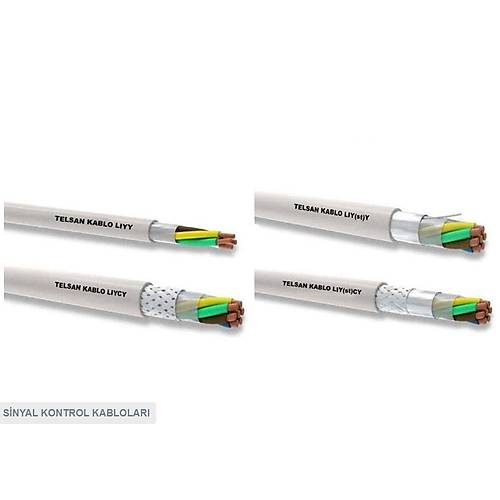

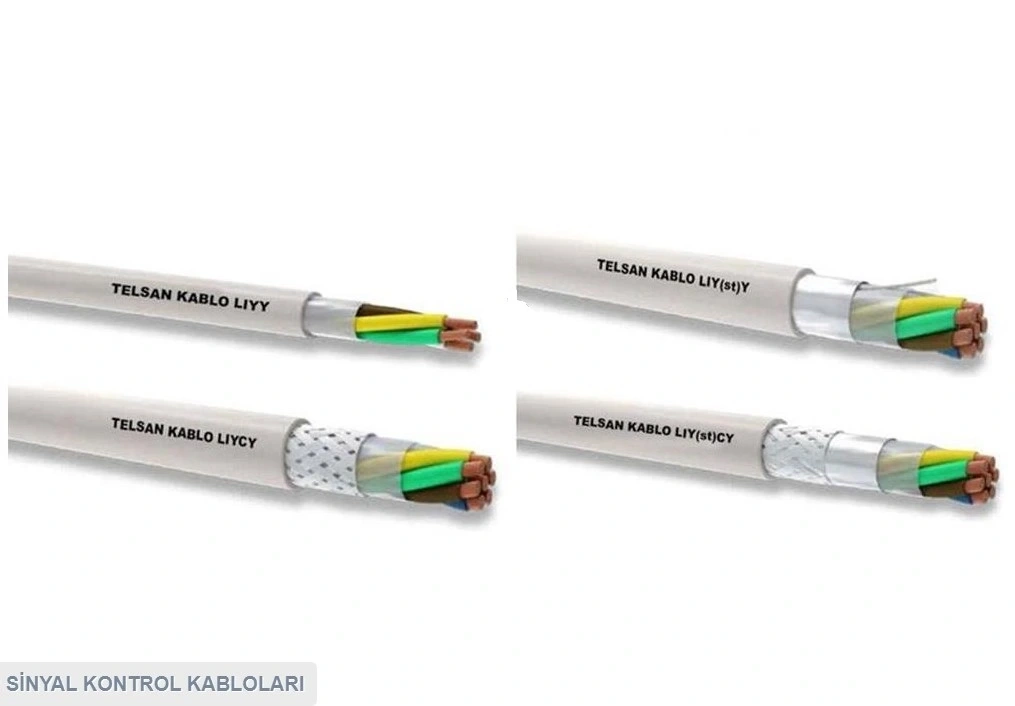

2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY
2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY, endüstriyel otomasyon ve kontrol sistemleri için tasarlanmış yüksek kaliteli, bakır örgü ekranlı bir kablodur. İnce çok telli bakır iletkenler, PVC izolasyon ve bakır örgü ekranlama içeren bu kablo, elektromanyetik girişimlere karşı üstün koruma sağlarken yüksek akım taşıma kapasitesi sunar.
0.75mm² kesitli iki iletkeni ile daha yüksek güç gerektiren sinyal iletim uygulamaları için ideal olan bu kablo çeşitleri arasında, endüstriyel ortamlardaki zorlu koşullarda güvenilir çalışma imkanı sağlar. Bakır örgü ekranlaması sayesinde elektromanyetik parazitlere karşı mükemmel koruma sunar.
1 metre uzunluğunda sunulan bu sinyal kablosu, fabrika otomasyonu, motor sürücüleri, güç kontrol devreleri ve endüstriyel haberleşme ağlarında güvenilir sinyal ve güç iletimi için tercih edilir. Esnek yapısı sayesinde karmaşık kablo yollarında ve hareketli sistemlerde bile kolay montaj imkanı sağlar.
Teknik Özellikler
2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: LIYCY (İnce telli, PVC izolasyonlu, bakır örgü ekranlı, PVC kılıflı)
- İletken Yapısı: İnce çok telli bakır
- İletken Kesiti: 0.75mm² (AWG18 eşdeğeri)
- İletken Sayısı: 2
- İletken Direnci: ≤ 26 Ω/km
- İzolasyon Malzemesi: PVC (Polivinil Klorür)
- İzolasyon Rengi: DIN 47100 renk koduna göre (genellikle beyaz, kahverengi)
- Ekranlama: Bakır örgü (CU-braid)
- Ekranlama Kapsamı: ≥ %85
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür)
- Dış Kılıf Rengi: Gri
- Dış Çap: 5.5mm (yaklaşık)
- Çalışma Gerilimi: 300V (maksimum)
- Test Gerilimi: 2000V
- Çalışma Sıcaklığı: -30°C ile +80°C arası (sabit montaj)
- Hareketli Kullanım Sıcaklığı: -5°C ile +70°C arası
- Minimum Bükülme Yarıçapı: 7.5 x Dış çap (sabit), 15 x Dış çap (hareketli)
- Kapasitans: ≤ 120 nF/km (iletken-iletken arası)
- Empedans: 78 Ω (±10%)
- Maksimum Akım Taşıma: 13A (20°C'de)
- Alev Dayanımı: IEC 60332-1 (alev geciktirici)
- Yağlara Dayanım: İyi
- Uzunluk: 1 metre
- Standartlar: VDE 0812, VDE 0814, DIN 47100
Kullanım Alanları
2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- PLC ve kontrol sistemleri
- Motor sürücü devreleri
- Güç kontrol hatları
- Endüstriyel sensör bağlantıları
- İnvertör bağlantıları
Güç ve Sinyal İletimi
- Yüksek güçlü sensör beslemeleri
- Analog sinyal iletimi
- Endüstriyel haberleşme ağları
- Veri toplama sistemleri
- Uzaktan kontrol sistemleri
Makine ve Ekipman Kontrol
- CNC makineleri
- Endüstriyel robotlar
- Otomasyon hatları
- Üretim ekipmanları
- Endüstriyel tesisler
Avantajlar ve Özellikler
2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY'nin sağladığı avantajlar ve çözümler.
- Yüksek EMI/RFI Koruması: Bakır örgü ekranlama ile etkili parazit engelleme
- Yüksek Akım Kapasitesi: 0.75mm² kesit ile daha fazla akım taşıma imkanı
- Endüstriyel Dayanıklılık: Zorlu ortamlarda güvenilir performans
- Esnek Yapı: Kolay montaj ve hareketli uygulamalara uygunluk
- Geniş Sıcaklık Aralığı: -30°C ile +80°C arası çalışabilme
- Ekran Topraklama: Kolay topraklama için bakır örgü ekran
- Alev Geciktirici: Yangın yayılımına karşı güvenlik
- Yağ Dayanımı: Endüstriyel ortamlarda kullanıma uygunluk
- Standart Renk Kodlaması: DIN 47100 ile uyumlu kolay tanımlama
- Hem Sinyal Hem Güç: Düşük gerilimli güç ve sinyal iletimi için uygunluk
Montaj ve Uygulama
2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY'nin montaj ve uygulaması hakkında bilgiler.
İpucu: Endüstriyel ortamlarda kablo ekranını düşük empedanslı bir noktadan topraklayın.
Montaj Önerileri:
- Kablo Hazırlama:
- Dış kılıfı dikkatle soyun, bakır ekranı zedelemeyin
- Bakır örgü ekranı dikkatlice bir araya toplayıp bükün
- İletken izolasyonlarını zarar vermeden çıkarın
- İletken uçlarını kalaylayın veya yüksük kullanın
- Ekranlama Bağlantısı:
- Ekranı genellikle sadece bir uçta topraklayın (toprak döngüsü akımlarını önlemek için)
- Topraklama için uygun terminal veya kelepçe kullanın
- Yüksek frekanslı uygulamalarda düşük empedanslı topraklama yapın
- Ekran bağlantısının zamanla gevşememesini sağlayın
Endüstriyel Uygulama Kuralları:
- Sinyal ve güç kablolarını ayrı kablo kanallarında yönlendirin
- Kablo geçişlerini 90° açıyla yapın
- Yüksek güç hatlarından en az 30cm uzakta döşeyin
- Elektromanyetik girişim kaynaklarından (motor, trafo vb.) uzak tutun
- Hareketli sistemlerde enerji zincirleri kullanın
- Terminal bağlantılarında iletken kesitine uygun terminal kullanın
Sorun Giderme ve İpuçları
2 x 0.75mm Sinyal Kontrol Kablosu 1m LIYCY kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Toprak Döngüsü Gürültüsü: Ekranı sadece bir uçta topraklayın
- Yetersiz Ekranlama: Ekranın bağlantı kalitesini kontrol edin, topraklama direncini azaltın
- Sinyal Bozulması: Kablo uzunluğunu kontrol edin, güçlü EMI kaynaklarından uzaklaştırın
- Mekanik Hasar: Kablo güzergahını gözden geçirin, koruyucu kılıf veya kablo kanalı kullanın
- Terminal Bağlantı Sorunları: Doğru terminasyon tekniği kullanın, gevşek bağlantıları sıkın
Profesyonel İpuçları
- Güç ve sinyal iletiminde aynı kabloyu kullanırken gerilim düşümünü hesaplayın
- Analog sinyaller için ekran topraklaması özellikle önemlidir
- Yüksek titreşimli ortamlarda kablo bağlantılarını düzenli kontrol edin
- Nemli veya kimyasal ortamlarda bağlantı noktalarını uygun şekilde izole edin
- Hareketli uygulamalarda kablonun bükülme yarıçapını aşmayacak şekilde yerleştirin
- Kablo kesitinin mesafeye ve akıma uygun olduğundan emin olun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik malzemeler ve kablo çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Standartlara uygun, kaliteli ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
0.75mm² ve 0.50mm² LIYCY kablo arasındaki fark nedir?
0.75mm² daha yüksek akım taşıma kapasitesine sahiptir (13A civarı), gerilim düşümü daha azdır ve daha uzun mesafelerde sinyal kalitesini korur.
Bu kablo ile maksimum ne kadar mesafeye sinyal iletebilirim?
Sinyal tipine bağlı olarak analog sinyaller için 100-200m, dijital sinyaller için 500m'ye kadar. RS-485 gibi diferansiyel sinyallerde 1000m'ye ulaşılabilir.
Bakır örgü ekranın avantajı nedir?
Yüksek elektromanyetik koruma, esneklik, kolay topraklama ve yüksek mekanik dayanıklılık sağlar. Özellikle endüstriyel ortamlarda daha etkili koruma sunar.
LIYCY kablo motor besleme hattı olarak kullanılabilir mi?
Sadece küçük DC motorlar ve step motorlar için (maks. 13A) uygun olabilir. Ana motor besleme hatları için değil, kontrol sinyalleri için tasarlanmıştır.
Kablo ekranını nasıl doğru şekilde topraklamalıyım?
Genellikle tek uçtan (kontrol ünitesi tarafı) topraklayın. Kısa mesafelerde ve yüksek frekanslı uygulamalarda iki uçtan topraklama da yapılabilir.
Bu kablo endüstriyel haberleşme protokolleri için uygun mudur?
Evet, RS-232, RS-485, Profibus, CAN-Bus gibi endüstriyel haberleşme protokolleri için uygundur. Özellikle elektriksel gürültünün yoğun olduğu ortamlarda önerilir.
Hareketli uygulamalarda kullanılabilir mi?
Sınırlı hareketli uygulamalar için uygundur. Sürekli hareket veya yüksek eğilme gerektiren uygulamalarda özel hareketli kablolar tercih edilmelidir.
Alev geciktirici özelliği ne anlama gelir?
IEC 60332-1 standardına göre kablo alev aldığında, alev kaynağı uzaklaştırıldıktan sonra kendi kendine sönme özelliğine sahiptir. Yangın yayılımını engeller.
