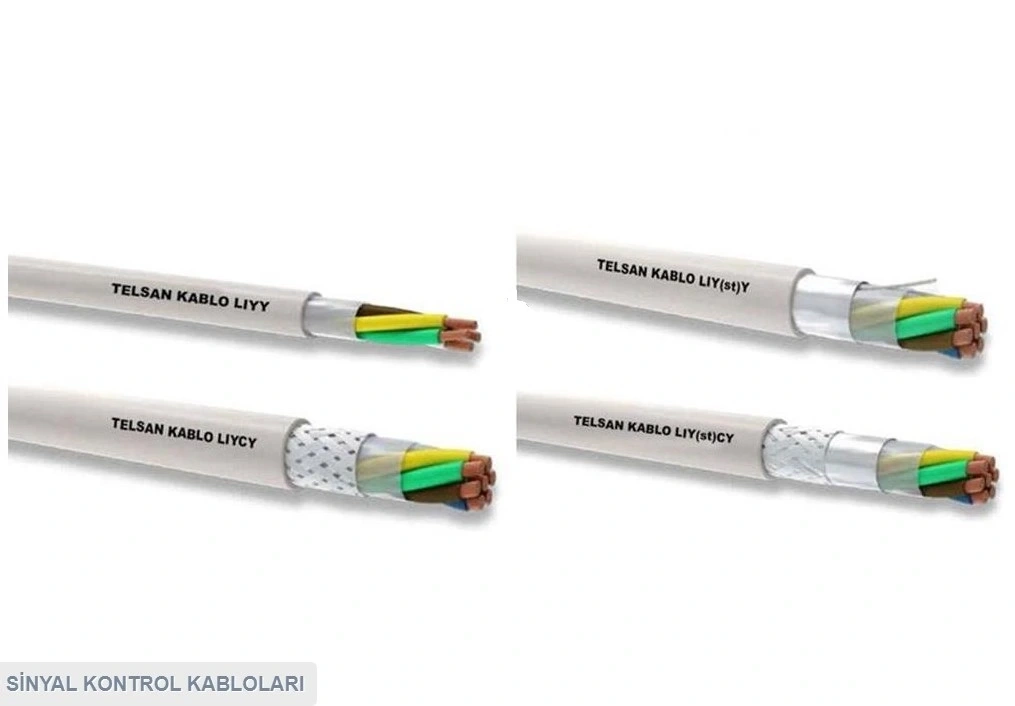

2 x 1.00mm Sinyal Kontrol Kablosu 1m LIYCY
2 x 1.00mm Sinyal Kontrol Kablosu, endüstriyel otomasyon ve kontrol sistemleri için tasarlanmış, yüksek kaliteli bakır iletkenli, örgü ekranlı bir kablodur. LIYCY tipi bu kablo, elektromanyetik girişimlere (EMI) karşı koruma sağlayan bakır örgü ekranı sayesinde hassas kontrol ve ölçüm sinyallerinin güvenli bir şekilde iletimini sağlar.
Her bir damarda 1.00mm² kesit alanına sahip bu kablo, kablo çeşitleri içinde özellikle endüstriyel otomasyon, bina kontrol sistemleri ve hassas elektronik uygulamalar için ideal bir seçimdir. İki damar yapısı, güç ve toprak veya çift sinyal hattı bağlantıları için uygundur.
PVC dış kılıfı sayesinde esneklik ve dayanıklılık sunan bu kontrol kablosu, metre olarak satılır ve projelerde ihtiyaca göre kesilerek kullanılabilir. Voltaj güvencesiyle sunulan LIYCY kablo, endüstriyel ve ticari uygulamalarınız için güvenilir bir iletişim hattı sağlar.
Teknik Özellikler
2 x 1.00mm Sinyal Kontrol Kablosu 1m LIYCY'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: LIYCY (Örgü Ekranlı Kontrol Kablosu)
- Damar Sayısı: 2
- Kesit Alanı: 1.00mm²
- Uzunluk: 1 metre
- İletken Malzemesi: Elektrolitik bakır
- İletken Yapısı: İnce telli, bükümlü
- İletken Standardı: VDE 0295 Class 5 / IEC 60228 Class 5
- İzolasyon Malzemesi: PVC (Polivinil Klorür)
- İzolasyon Renkleri: Siyah numaralı veya renkli
- Ekranlama: Bakır örgü ekran
- Ekranlama Kapsama Oranı: Minimum %80
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür)
- Dış Kılıf Rengi: Gri
- Nominal Gerilim: 300/500V
- Test Gerilimi: 2000V
- Çalışma Sıcaklığı: -30°C ile +70°C arası
- Minimum Bükülme Yarıçapı: 10 x D (D = kablo dış çapı)
- Dış Çap (yaklaşık): 6.5mm
- Standartlar: VDE, CE uyumlu
- RoHS Uyumluluğu: Evet
Kullanım Alanları
2 x 1.00mm Sinyal Kontrol Kablosu 1m LIYCY'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- PLC sistemleri
- Sensör bağlantıları
- Kontrol panelleri
- Makine kontrol sistemleri
- Üretim hattı otomasyonu
Bina Otomasyonu
- HVAC kontrol sistemleri
- Güvenlik sistemleri
- Yangın alarm sistemleri
- Aydınlatma kontrolü
- Asansör kontrol sistemleri
Ölçüm ve Kontrol
- Analog sinyal iletimi
- Veri toplama sistemleri
- Laboratuvar cihazları
- Test ve ölçüm ekipmanları
- Hassas enstrümantasyon
Elektrik Projeleri
- Alçak gerilim uygulamaları
- Ses ve interkom sistemleri
- Veri iletişim hatları
- Kumanda devreleri
- Sinyal hatları
Avantajlar ve Özellikler
2 x 1.00mm Sinyal Kontrol Kablosu 1m LIYCY'nin sağladığı avantajlar ve çözümler.
- EMI Koruması: Bakır örgü ekran ile elektromanyetik girişimlere karşı üstün koruma
- Sinyal Bütünlüğü: Hassas sinyallerin gürültüden etkilenmeden iletilmesi
- Esneklik: İnce telli yapı sayesinde yüksek esneklik ve kolay montaj
- Dayanıklılık: PVC dış kılıf ile mekanik darbelere ve çevresel etkilere dayanım
- Geniş Sıcaklık Aralığı: -30°C ile +70°C arasında güvenli çalışma
- Yüksek İletkenlik: Saf bakır iletkenlerle düşük direnç ve yüksek iletkenlik
- Endüstriyel Standartlar: VDE ve CE standartlarına uygun üretim
- Kolay Tanımlama: Renkli veya numaralandırılmış damarlar ile kolay tanımlama
- Uygun Kesit: 1.00mm² kesit ile yeterli akım taşıma kapasitesi
- Metre Satış: İhtiyaca göre uzunluk seçimiyle ekonomik kullanım
Montaj ve Uygulama Bilgileri
2 x 1.00mm Sinyal Kontrol Kablosu 1m LIYCY'nin doğru montaj ve uygulaması için bilgiler.
İpucu: Ekranı sadece bir uçtan topraklayın, iki uçtan topraklama döngü akımlarına neden olabilir.
Kontrol kablosunun montajı için adımlar:
- Kablo Hazırlığı: Dış kılıfı dikkatli bir şekilde soyun, ekran örgüsüne zarar vermeyin
- Ekran İşlemi: Ekran örgüsünü bir araya toplayıp bükerek topraklama teli haline getirin
- Damar Soyma: Damar izolasyonlarını uygun uzunlukta soyun
- Bağlantı: Damarları terminallere bağlayın, ekranı sadece bir uçtan topraklayın
- Yalıtım: Bağlantıları uygun şekilde yalıtın, gerekirse ısı ile daralan makaron kullanın
- Sabitleme: Kabloyu düzgün şekilde sabitleyin, keskin bükülmelerden kaçının
- Rota Planlaması: Güç kablolarından mümkün olduğunca uzak bir rota planlayın
Sinyal kalitesini artırmak için öneriler:
- Parazit Kaynaklarından Uzak Tutun: Güç kabloları, motorlar ve invertörlerden uzakta döşeyin
- Minimum Bükülme: Kablonun minimum bükülme yarıçapını (10 x dış çap) koruyun
- Kesişme Açısı: Güç kabloları ile kesişme durumunda 90° açı ile geçiş yapın
- Kablo Kanalları: Metal kablo kanalları ek ekranlama sağlar
Elektriksel Özellikler ve Standartlar
2 x 1.00mm Sinyal Kontrol Kablosu 1m LIYCY'nin elektriksel özellikleri ve uyumlu olduğu standartlar.
Elektriksel Özellikler
- İletken Direnci: Maksimum 19.5 Ohm/km (20°C'de)
- İzolasyon Direnci: Minimum 20 MOhm x km
- Kapasitans: Yaklaşık 120 nF/km (damar-damar arası)
- Kapasitans: Yaklaşık 160 nF/km (damar-ekran arası)
- İndüktans: Yaklaşık 0.65 mH/km
- Maksimum Akım Taşıma Kapasitesi: 15A (açık havada)
- Ekran Direnci: Maksimum 30 Ohm/km
Standartlar ve Uyumluluk
- VDE 0812: Kontrol kabloları için Alman standardı
- IEC 60228: İletken yapısı standartları
- CE Uyumluluğu: Avrupa Birliği direktiflerine uygun
- RoHS: Tehlikeli maddelerin kullanımının kısıtlanması direktifine uygun
- Yangın Performansı: IEC 60332-1 (alev yayılmasına dayanım)
- EMC Performansı: EN 55011, EN 61000-6-2 standartlarına uygun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik ve elektrik projeleriniz için çeşitli kablo seçenekleri.
Ürünleri İncele →
Elektronik komponentler ve elektrik malzemeleri için online mağazamız.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve elektrik malzemeleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm kablo çeşitleri
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LIYCY kablo ne anlama gelir?
L: İnce telli iletken, I: İzolasyonlu, Y: PVC izolasyon, C: Konsantrik iletken (ekran), Y: PVC dış kılıf anlamına gelir. Örgü ekranlı sinyal kablosudur.
Ekranlı kablo neden kullanılır?
Elektromanyetik girişimlere (EMI) karşı koruma sağlar. Hassas sinyal ve veri iletiminde gürültüyü azaltarak sinyal bütünlüğünü korur.
Bu kablo maksimum ne kadar akım taşıyabilir?
1.00mm² kesit için açık havada yaklaşık 15A, kanal içinde 10-12A, ancak sinyal kablosu olarak genellikle daha düşük akımlar için kullanılır.
Kablo ekranı nasıl topraklanmalıdır?
İdeal olarak sadece bir uçtan (genellikle kontrol ünitesi tarafından) topraklanmalıdır. İki uçtan topraklama, toprak döngüleri oluşturabilir.
LIYCY kablo ile ne kadar mesafeye sinyal taşınabilir?
Analog sinyaller için genellikle 100 metreye kadar, düşük frekanslı sinyaller için 200 metreye kadar güvenilir iletim sağlar.
Bu kablo dış ortamda kullanılabilir mi?
Direkt güneş ışığı ve dış ortam şartlarına dayanıklı değildir. Dış ortam kullanımı için özel dış mekan kabloları veya koruyucu kılıf gereklidir.
2x1.00mm kablonun dış çapı nedir?
Yaklaşık 6.5mm'dir. Bu ölçü kablo kanalları, rakorlar ve geçiş deliklerinin planlanması için önemlidir.
Bu kablo hangi tür sinyaller için uygundur?
Analog sinyaller (4-20mA, 0-10V), düşük frekanslı dijital sinyaller, RS-485 haberleşme, sensör bağlantıları ve kontrol devreleri için uygundur.
