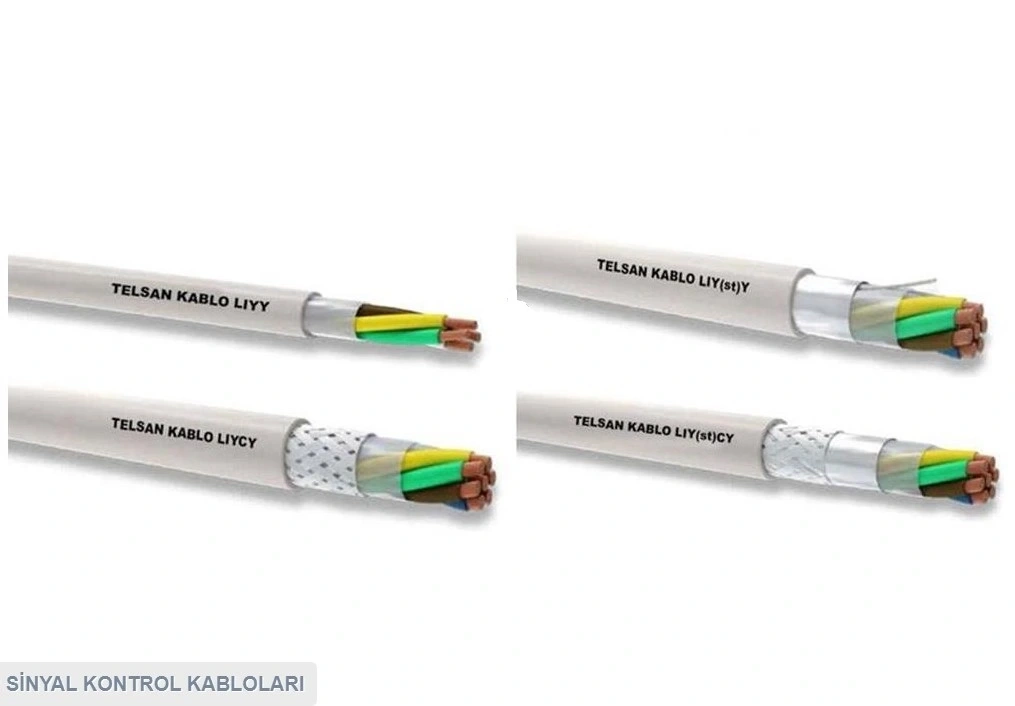

2 x 1.5mm Sinyal Kontrol Kablosu 1m LIYCY
2 x 1.5mm Sinyal Kontrol Kablosu, endüstriyel otomasyon ve kontrol sistemleri için tasarlanmış, yüksek kaliteli, örgü ekranlı bir kablodur. LIYCY tipi bu kablo, elektromanyetik parazitlere (EMI) karşı etkili koruma sağlayan bakır örgü ekranı sayesinde hassas sinyal iletimini güvenilir şekilde gerçekleştirir.
1.5mm² kesit alanına sahip iki damarlı yapısıyla, kablo çeşitleri arasında özellikle yüksek akım gerektiren sinyal hatları ve kontrol devreleri için ideal bir seçimdir. Standart damar boyutlarına göre daha kalın kesiti sayesinde, uzun mesafe iletiminde ve güç kaybının kritik olduğu uygulamalarda tercih edilir.
PVC dış kılıfı ile mekanik dayanıklılık sunan ve esnek yapısıyla montaj kolaylığı sağlayan bu kontrol kablosu, metre satışı ile projelerde ihtiyaca göre kullanılabilir. Voltaj güvencesiyle sunulan LIYCY kablo, endüstriyel ve ticari uygulamalarınız için güvenilir bir çözüm sunar.
Teknik Özellikler
2 x 1.5mm Sinyal Kontrol Kablosu 1m LIYCY'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: LIYCY (Örgü Ekranlı Kontrol Kablosu)
- Damar Sayısı: 2
- Kesit Alanı: 1.5mm²
- Uzunluk: 1 metre
- İletken Malzemesi: Elektrolitik bakır
- İletken Yapısı: İnce telli, bükümlü (VDE 0295 Class 5)
- İletken Standardı: VDE 0295 Class 5 / IEC 60228 Class 5
- İzolasyon Malzemesi: PVC (Polivinil Klorür)
- İzolasyon Renkleri: Siyah numaralı veya renkli
- Ekranlama: Bakır örgü ekran
- Ekranlama Kapsama Oranı: Minimum %80
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür)
- Dış Kılıf Rengi: Gri
- Nominal Gerilim: 300/500V
- Test Gerilimi: 2000V
- Çalışma Sıcaklığı: -30°C ile +70°C arası
- Minimum Bükülme Yarıçapı: 10 x D (D = kablo dış çapı)
- Dış Çap (yaklaşık): 7.2mm
- Standartlar: VDE, CE uyumlu
- RoHS Uyumluluğu: Evet
Kullanım Alanları
2 x 1.5mm Sinyal Kontrol Kablosu 1m LIYCY'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- Güç ve kontrol sinyalleri taşıma
- PLC sistemleri bağlantıları
- Motor kontrol devreleri
- Yüksek güçlü sensör bağlantıları
- Endüstriyel makine kontrol devreleri
Bina Otomasyonu
- HVAC sistemleri
- Asansör kontrol sistemleri
- Güvenlik ve alarm sistemleri
- Yangın alarm devreleri
- Aydınlatma kontrol sistemleri
Elektrik Tesisatları
- Uzun mesafe sinyal iletimi
- Düşük gerilim kontrol devreleri
- Akım taşıma kapasitesi gerektiren kumanda hatları
- Besleme ve kontrol kombinasyonları
- Endüstriyel güç devreleri
Özel Uygulamalar
- Yüksek elektromanyetik girişim (EMI) olan ortamlar
- Hassas veri iletimi gerektiren sistemler
- Gürültüye karşı koruma gerektiren hatlar
- Uzun kablo çekimi gerektiren uygulamalar
- Güç kaybının minimize edilmesi gereken durumlar
Avantajlar ve Özellikler
2 x 1.5mm Sinyal Kontrol Kablosu 1m LIYCY'nin sağladığı avantajlar ve çözümler.
- Yüksek Kesit Alanı: 1.5mm² ile daha fazla akım taşıma kapasitesi
- EMI Koruması: Bakır örgü ekran ile elektromanyetik girişimlere karşı üstün koruma
- Düşük Gerilim Düşümü: Kalın kesit sayesinde uzun mesafelerde daha az gerilim kaybı
- Sinyal Bütünlüğü: Harici elektriksel gürültüden etkilenmeden temiz sinyal iletimi
- Esneklik: İnce telli yapı sayesinde kolay montaj ve bükülme özelliği
- Dayanıklılık: PVC dış kılıf ile mekanik etkilere ve çevresel faktörlere karşı koruma
- Geniş Sıcaklık Aralığı: -30°C ile +70°C arasında güvenli çalışma
- Standartlara Uygunluk: VDE ve CE uyumlu üretim
- Metrelik Satış: İhtiyaca göre uzunluk seçimi ile ekonomik kullanım
- Çift Damar Yapısı: Güç ve toprak veya çift sinyal hattı için ideal konfigürasyon
Montaj ve Uygulama Bilgileri
2 x 1.5mm Sinyal Kontrol Kablosu 1m LIYCY'nin doğru montaj ve uygulaması için bilgiler.
İpucu: Ekran topraklamasını tek noktadan yaparak döngü akımlarını önleyin ve sinyal kalitesini artırın.
Kontrol kablosunun montajı için adımlar:
- Kablo Hazırlama: Dış kılıfı dikkatli şekilde soyun, ekran örgüsüne zarar vermeyin
- Ekran İşlemi: Ekran örgüsünü bir araya toplayıp bükerek topraklama teli oluşturun
- Damar Soyma: İzolasyonları uygun uzunlukta soyun, bakır telleri bükerek sıkılaştırın
- Terminallere Bağlantı: Damarları ve ekranı uygun terminallere bağlayın
- Ekran Topraklaması: Ekranı tercihen kontrol ünitesi tarafında tek noktadan topraklayın
- Mekanik Koruma: Kabloyu uygun kablo kanalına yerleştirin veya sabitleyin
- Minimum Bükülme: Keskin bükülmelerden kaçının, minimum bükülme yarıçapını koruyun
Optimum performans için öneriler:
- Güç Kablolarından Ayırma: Sinyal kablolarını güç kablolarından ayrı kanallardan geçirin
- Kesişme Açısı: Güç kabloları ile kesişme durumunda 90° açı ile geçiş yapın
- Ekranlama Sürekliliği: Eklemeler yapılırken ekranlama sürekliliğini koruyun
- Nem Koruması: Terminal bağlantılarını nem ve oksidasyona karşı koruyun
- EMI Kaynaklarından Uzak Tutma: Motorlar, frekans konvertörleri gibi kaynaklardan uzakta döşeyin
Elektriksel Özellikler ve Performans
2 x 1.5mm Sinyal Kontrol Kablosu 1m LIYCY'nin elektriksel özellikleri ve performans değerleri.
Elektriksel Özellikler
- İletken Direnci: Maksimum 13.3 Ohm/km (20°C'de)
- İzolasyon Direnci: Minimum 20 MOhm x km
- Kapasitans: Yaklaşık 140 nF/km (damar-damar arası)
- Kapasitans: Yaklaşık 180 nF/km (damar-ekran arası)
- İndüktans: Yaklaşık 0.60 mH/km
- Maksimum Akım Taşıma Kapasitesi: 20A (açık havada)
- Ekran Direnci: Maksimum 25 Ohm/km
- Karakteristik Empedans: Yaklaşık 78 Ohm (f=1MHz)
Ekranlama Performansı
- Ekranlama Verimliliği: 50-100 MHz arası > 60 dB
- Zayıflama Faktörü: 0.1 MHz'de yaklaşık 10 dB/100m
- Kuplaj Direnci: < 100 mOhm/m (30 MHz'de)
- EMC Performansı: EN 55011, EN 61000-6-2 standartlarına uyumlu
- Dielektrik Dayanım: 1 dakika süreyle 2000V AC
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik ve elektrik projeleriniz için çeşitli kablo seçenekleri.
Ürünleri İncele →
Elektronik komponentler ve elektrik malzemeleri için online mağazamız.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve elektrik malzemeleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm kablo çeşitleri
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
1.5mm² ve 1.0mm² sinyal kablosu arasındaki fark nedir?
1.5mm² daha fazla akım taşıma kapasitesine sahiptir (20A'e kadar), daha düşük direnç gösterir ve uzun mesafelerde daha az gerilim düşümü yaşanır.
LIYCY kablosu hangi tür elektriksel gürültülere karşı koruma sağlar?
Elektromanyetik girişim (EMI), radyo frekans girişimi (RFI), elektriksel gürültü ve kapasitif kuplaj etkilerine karşı bakır örgü ekranı ile koruma sağlar.
Bu kablo ile maksimum ne kadar mesafeye sinyal taşınabilir?
1.5mm² kesit ile analog sinyaller için 150 metreye kadar, düşük frekanslı sinyaller için 300 metreye kadar güvenilir iletim sağlar.
Kablo ekranı neden sadece bir uçtan topraklanmalıdır?
İki uçtan topraklama, toprak döngüsü akımları oluşturarak parazite neden olabilir. Tek noktadan topraklama daha etkili gürültü bastırma sağlar.
Bu kablo hangi tip sinyaller için idealdir?
Analog sinyaller (4-20mA, 0-10V), düşük-orta frekanslı dijital sinyaller, RS-485 gibi endüstriyel haberleşme ve yüksek akım gerektiren kontrol devreleri için idealdir.
LIYCY kablo dış ortam kullanımı için uygun mudur?
Standart PVC kaplama dış ortam için tasarlanmamıştır. Dış ortam kullanımı için ek koruma kılıfı veya özel dış mekan tipi kablolar tercih edilmelidir.
Ekranlı kablo, ekransız kabloya göre ne avantaj sağlar?
Elektromanyetik parazitlere karşı koruma, daha temiz sinyal iletimi, çapraz konuşma (crosstalk) azaltma ve harici elektriksel gürültünün etkilerini minimize etme.
Bu kablo RS-485 haberleşme için uygun mudur?
Evet, RS-485 gibi diferansiyel sinyal protokolleri için idealdir. Ekranlı yapısı ve 1.5mm² kesiti ile uzun mesafelerde bile güvenilir haberleşme sağlar.
