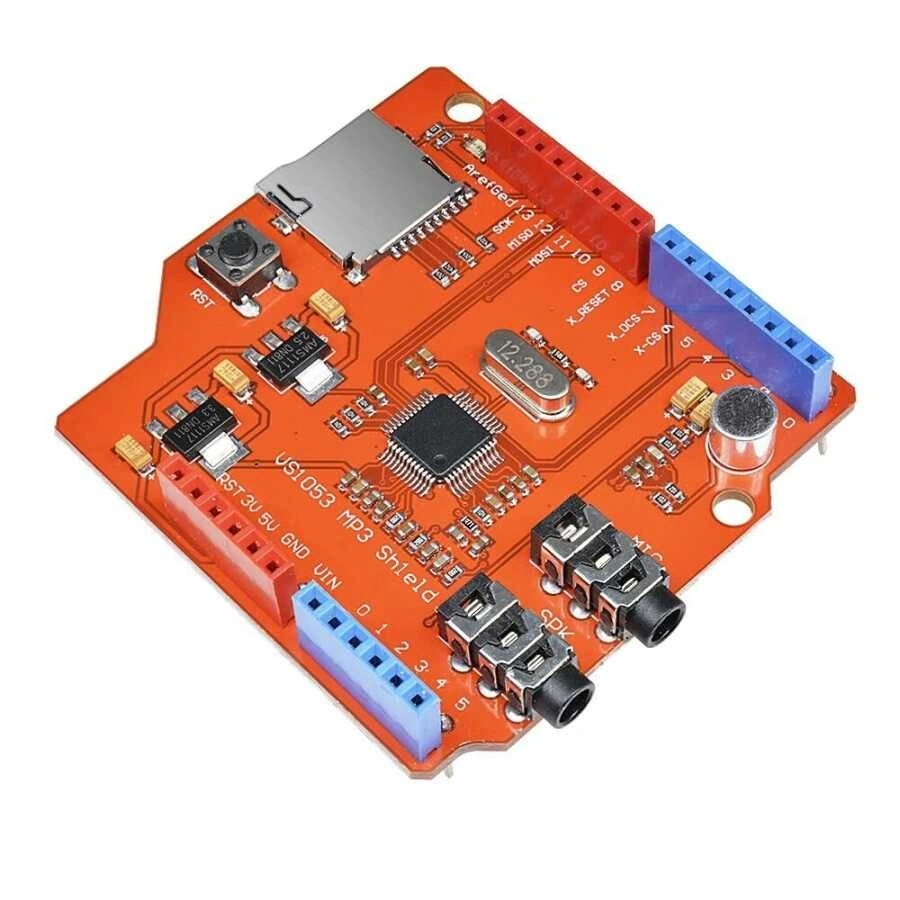

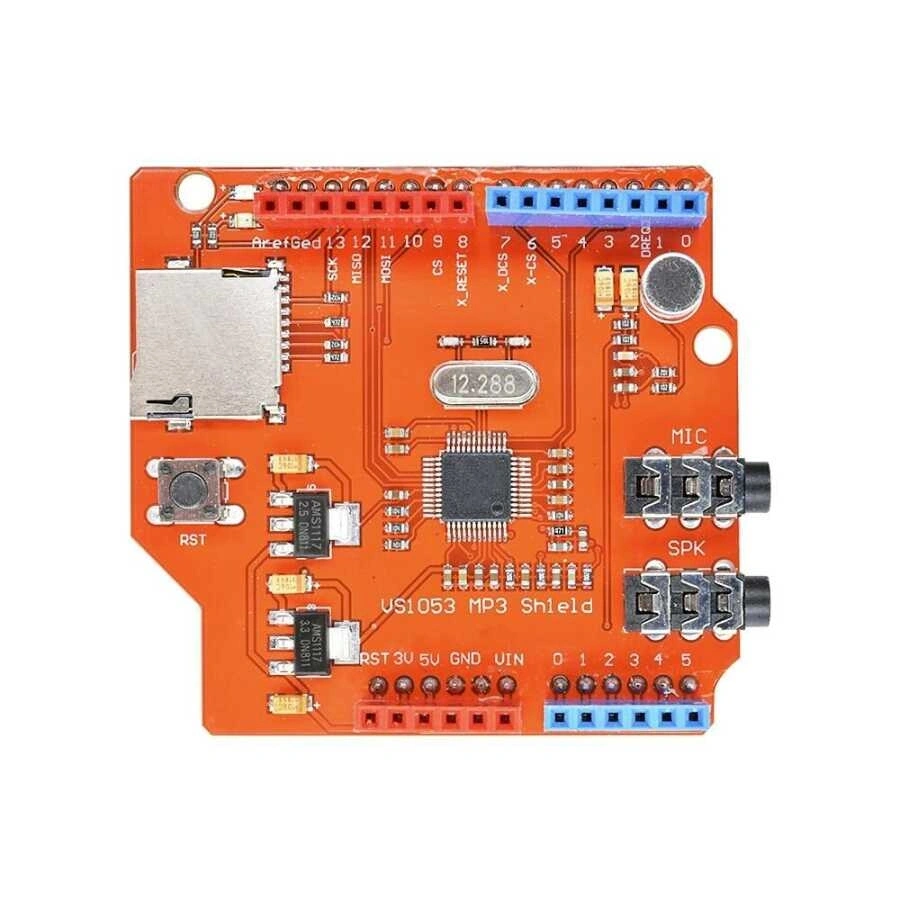

Arduino Müzik Shield'i VS1053
Arduino Müzik Shield′i VS1053 MP3 shield ile çeşitli müzik formatlarını çalabilir ve Arduino'nuz tarafından kontrol ettirebilirsiniz. Shield üzerindeki SD kart yuvası ile müzikler açılır. Müzik çalmaya ek olarak, bu shield ayrıca yerleşik mikrofon veya harici mikrofonla müzik kaydedebilir. Teknik Özellikler SPI arayüzü kullanır Çıkış ve mikrofon girişi için 3.5mm dişi (stereo) ses jakına sahiptir. Ses kaydı için dahili bir mikrofonu vardır Arduino Uno ve Mega ile uyumlu Bir mikro SD kart yuvasına sahiptir (ekrandaki çip FAT16 ve FAT32'yi destekler) Sadece 5V DC'de çalışır. Ses oynatımı için aşağıdaki formatlar desteklenir: Ogg Vorbis MP3 = MPEG 1 ve 2 ses katmanı III (CBR + VBR + ABR) MP1 ve MP2 = MPEG 1 ve 2 ses katmanı I & II isteğe bağlı MPEG4 / 2 AAC-LC (+ PNS), HE-AAC v2 (Seviye 3) (SBR + PS) WMA4.0 / 4.1 / 7/8/9 (5-384 kbps) FLAC kayıpsız ses (yalnızca yazılım eklentisi, 24 bit, 48 48 € kHz) WAV (PCM + IMA ADPCM) Genel MIDI 1 / SP-MIDI formatı 0 Ses kaydı için aşağıdaki formatlar desteklenir: Ogg Vorbis (yazılım eklentisiyle) IMA ADPCM 16 bit PCM Arduino Mega ile birlikte kullanmak istiyorsanız, aşağıdaki pinleri (örneğin, erkek-erkek jumper / dupont kablolarıyla) bağlamanız gerekir: Mega Pinleri VS1053 pinleri (bu pinler artık Mega'da kullanılamaz!) 51 D11 50 D12 52 D13.
