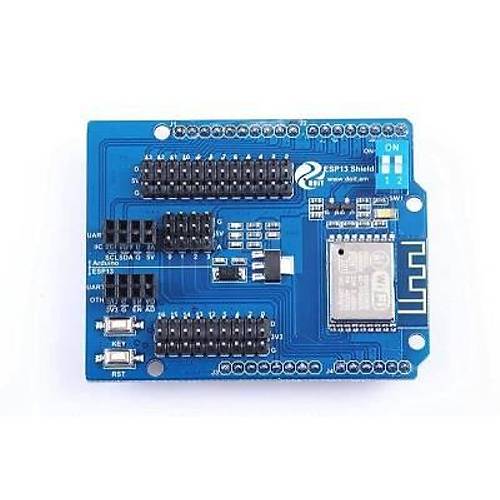

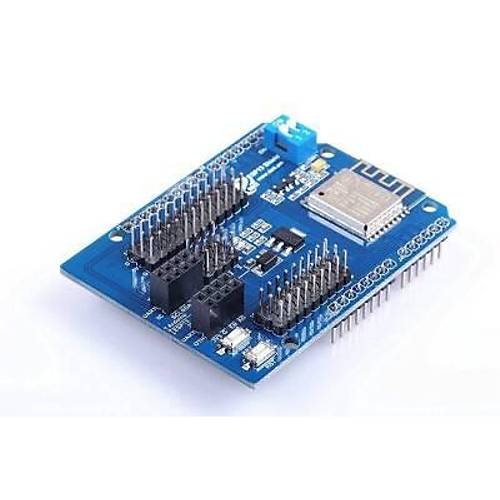

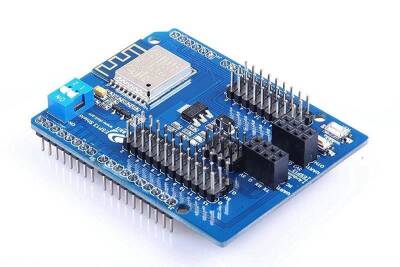

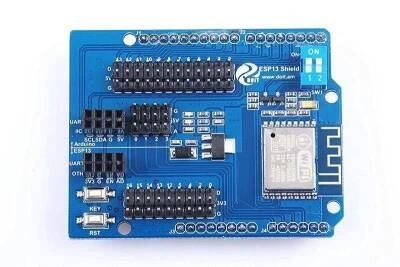

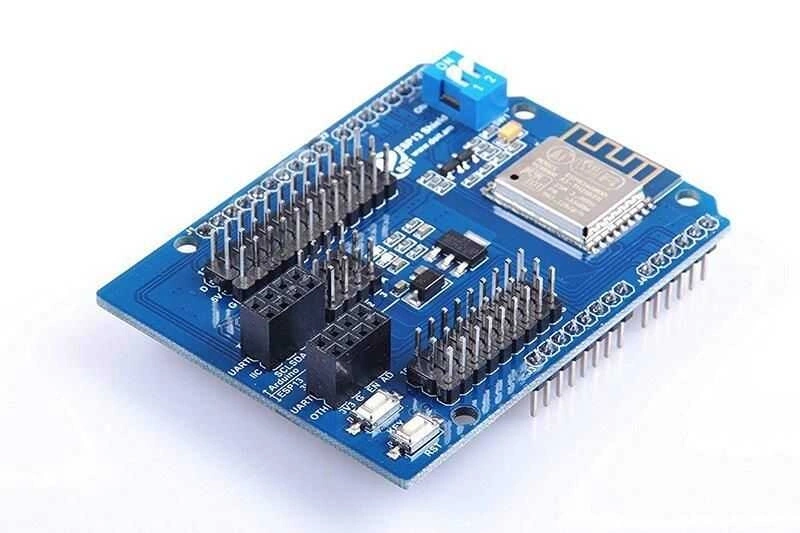

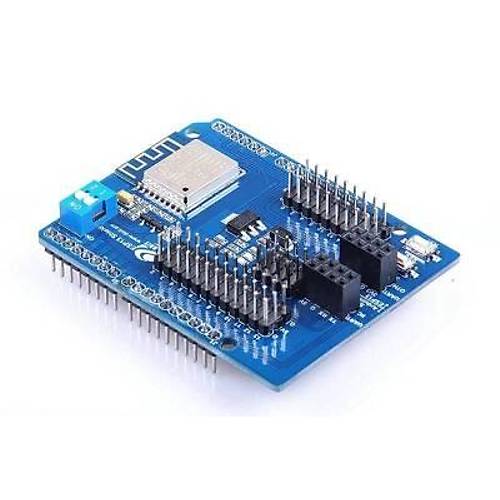

Arduino ESP-13 Wifi Shield ESP8266
ESP8266'ya tabanlı tasarlanmıştır, Arduino UNO / Mega2560 ile uyumludur. WiFi modülü, metal kalkanı olan ESP-12E olan güçlü anti-parazit özelliği olan endüstriyel sınıf cips ESP8266'dır. 3.3V (Esp8266) ve 5V (Arduino) ile uğraşmak için bir Voltaj dönüştürücü çip kullanılır; İkili DIP anahtarları seri portlar için kullanılır, böylece bu modül tek başına bir Arduino Uno genişletme kartı olarak kullanılabilir ve ayrıca ESP8266 genişletme kartı olarak da kullanılabilir. Seri veriler, WiFi cihazına şeffaf bir şekilde taşınır ve bunun tersi de geçerlidir. Arduino programının herhangi bir konfigürasyona ihtiyacı yoktur. WebServer, WiFi parametrelerini ve seri port parametrelerini yapılandırmak için geliştirilmiştir. Modül kalkanı bağımsız bir ESP8266 geliştirme kartı olarak kullanılabilir. Örneğin, resmi AT komutları üretici yazılımını indirirken, NodeMCU açık kaynaklı donanım yazılımı kullanılabilir. Ayrıca Arduino Uno için bağımsız genişletme kartı olarak da kullanılabilir
Teknik Özellikler
- 802.11 b / g / n kablosuz standartları
- STA / AP modları desteği
- TCP / IP protokol yığını, Bir soket
- Standart TCP / UDP Sunucusu ve İstemcisini destekler
- Seri port baud hızı yapılandırmasını destekler: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
- Seri veri bitlerini destekler: 5/6/7/8 bit
- Seri pariteyi destekler: yok
- Seri durdurma bitlerini destekler: 1/2 bit
- Arduino UNO, Mega ile pin uyumlu
- Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13
- ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / TR / * UART TX / UART RX
- ANAHTAR düğmesi: mod yapılandırma
- Çift Bağlantı Noktalı DIP anahtarları: Arduino ve ESP8266'yı değiştirme
- WiFi çalışma akımı: sürekli iletim işlemi: ?70mA (200mA MAX), boş mod: <200uA
- Seri WiFi iletim hızı: 110-460800bps
- Sıcaklık: -40 derece ~ + 125 derece
