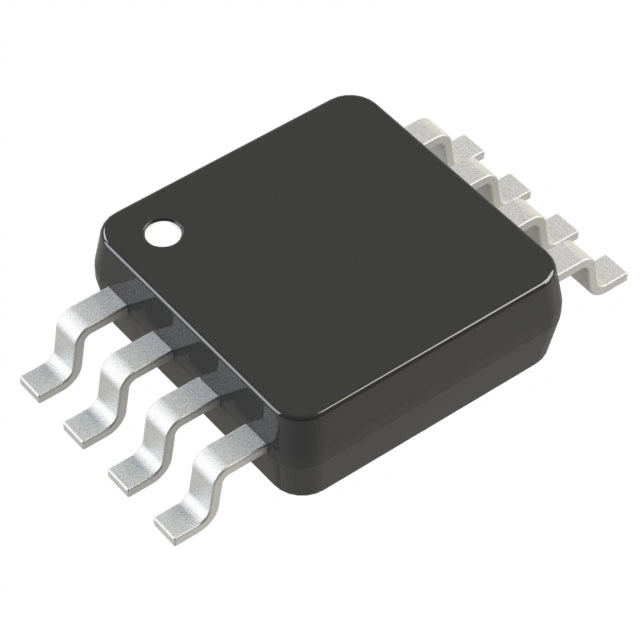

Analog Devices HMC407MS8GETR 5GHz–7GHz RF Güç Yükselteci
Analog Devices HMC407MS8GETR, 5GHz ile 7GHz frekans aralığında çalışan yüksek verimli RF güç yükselteci (Power Amplifier – PA) entegresidir. GaAs InGaP HBT MMIC mimarisi ile geliştirilen bu entegre; kablosuz haberleşme, yüksek frekanslı veri iletimi, radar sistemleri ve RF sinyal zinciri uygulamalarında güçlü çıkış performansı sunar. Giriş ve çıkış tarafında 50Ω uyumlu dahili eşleşme yapısı sayesinde ek empedans eşleme ihtiyacını azaltır ve tasarım sürecini kolaylaştırır. Kompakt 8-MSOP-EP paketi ile yüksek frekanslı PCB tasarımlarına kolay entegrasyon sağlar. Ürün üretimden kaldırılmış (obsolete) durumdadır.
Teknik Özellikleri
- Model: HMC407MS8GETR
- Marka: Analog Devices
- Ürün Tipi: RF Güç Yükselteci (RF Power Amplifier)
- Teknoloji: GaAs InGaP HBT MMIC
- Frekans Aralığı: 5GHz – 7GHz
- Besleme Gerilimi: 5V
- Akım Tüketimi: 230mA (tipik)
- Kazanç (Gain): 15dB (tipik)
- P1dB Çıkış Gücü: +25dBm (tipik)
- Doyum Gücü: Yaklaşık +29dBm
- OIP3: +37dBm (tipik)
- Gürültü Katsayısı (Noise Figure): 5.5dB (tipik)
- Empedans Uyumu: Dahili 50Ω giriş / çıkış
- Paket Tipi: 8-MSOP-EP
- Montaj Tipi: SMD
- Çalışma Sıcaklığı: -40°C ~ +85°C
- Güç Kapatma (Power Down) Desteği: Var
Anahtar Avantajlar
- 5GHz–7GHz çalışma aralığı sayesinde yüksek frekanslı RF sistemlerinde güçlü sinyal yükseltme sağlar. Bu da haberleşme performansını artırır. Mikrodalga uygulamalarında güvenilir çalışma sunar. Profesyonel RF tasarımlarına uyumluluk kazandırır.
- Dahili 50Ω eşleşme yapısı sayesinde harici empedans uyumlama ihtiyacını azaltır. Bu da PCB tasarımını sadeleştirir. Geliştirme süresini kısaltır. RF zincirinde entegrasyonu kolaylaştırır.
- Yüksek çıkış gücü ve güçlü OIP3 performansı sayesinde doğrusal çalışma gerektiren uygulamalarda sinyal kalitesini korur. Bu da bozulmaları azaltır. Veri bütünlüğünü destekler. RF verimliliğini artırır.
- Power-down özelliği sayesinde kullanılmadığında güç tüketimini azaltabilir. Bu da enerji yönetimini iyileştirir. Termal yükü düşürür. Verimli sistem mimarileri oluşturur.
Uygulama Alanları
- Kablosuz haberleşme sistemlerinde kullanılır. RF çıkış seviyesini artırarak iletişim performansını destekler. Bu da kapsama ve sinyal kalitesini iyileştirir. Profesyonel haberleşme altyapılarına uygundur.
- Radar ve yüksek frekanslı algılama sistemlerinde kullanılır. Güçlü RF sürüşü sağlar. Bu da algılama performansını artırır. Endüstriyel RF uygulamalarını destekler.
- UNII ve yüksek bant genişlikli RF sistemlerinde kullanılır. Kararlı güç amplifikasyonu sunar. Bu da veri iletim güvenilirliğini artırır. Gelişmiş kablosuz çözümlere uygundur.
- RF test ve ölçüm cihazlarında kullanılır. Sinyal zincirinde güçlendirme görevi üstlenir. Bu da ölçüm doğruluğunu destekler. Laboratuvar sistemleri için uygundur.
Paket İçeriği
1 Adet Analog Devices HMC407MS8GETR RF Güç Yükselteç Entegresi
