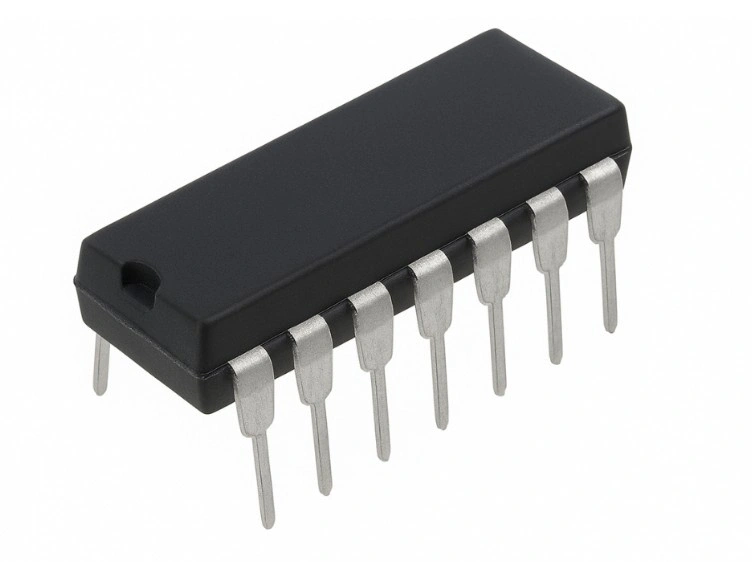

74HC27 DIP-14
74HC27, üç adet 3 girişli NOR kapısı içeren yüksek hızlı CMOS lojik entegredir. NOR kapıları dijital elektroniğin temel yapı taşlarından biridir ve farklı lojik fonksiyonların türetilmesinde yaygın olarak kullanılır. HC lojik ailesine ait olması sayesinde düşük güç tüketimi ve yüksek anahtarlama hızı sunar. DIP-14 kılıfı ile breadboard ve prototip kartlarda kolayca kullanılabilir, eğitimden profesyonel projelere kadar geniş kullanım alanı sağlar.
Teknik Özellikler
- Entegre Modeli: 74HC27
- Lojik Fonksiyon: 3 × 3 girişli NOR kapısı
- Lojik Ailesi: HC (High Speed CMOS)
- Çalışma Voltajı: 2V – 6V DC
- Çıkış Tipi: CMOS push-pull
- Giriş Sayısı: Her kapı için 3 giriş
- Kılıf Tipi: DIP-14
- Kullanım Alanı: Dijital lojik devre tasarımı
Anahtar Avantajlar
- Üç adet bağımsız 3 girişli NOR kapısı içermesi sayesinde tek entegre ile çoklu lojik işlem yapılabilir. Devre tasarımında alan tasarrufu sağlar. Daha karmaşık lojik fonksiyonlar daha az bileşenle oluşturulabilir. Bu da devreyi sadeleştirir ve maliyeti düşürür.
- NOR kapısı evrensel kapı olarak bilinir ve diğer tüm temel lojik kapılar NOR kullanılarak türetilebilir. Bu özellik tasarım esnekliği sunar. Eğitim projelerinde lojik dönüşüm örnekleri için idealdir. Karmaşık kombinasyonel devrelerde önemli rol oynar.
- Geniş çalışma voltaj aralığı sayesinde 3.3V ve 5V sistemlerle uyumlu çalışır. Mikrodenetleyici ve diğer CMOS lojik entegrelerle kolay entegrasyon sağlar. Düşük güç tüketimi batarya ile çalışan sistemlerde avantaj sunar. Yüksek hızlı anahtarlama performansı güvenilir sinyal üretir.
- DIP-14 kılıf yapısı lehimleme ve breadboard kullanımını kolaylaştırır. Prototip geliştirme ve eğitim projelerinde pratiklik sağlar. Soket ile birlikte tekrar tekrar kullanılabilir. Deneysel devre kurulumlarını hızlandırır.
Uygulama Alanları
- Kombinasyonel dijital devre tasarımlarında temel lojik kapı olarak kullanılır. AND, OR ve NOT gibi fonksiyonlar NOR kapıları kullanılarak oluşturulabilir. Bu sayede esnek tasarım imkânı sunar. Deneysel lojik devre kurulumlarında yaygındır.
- Alarm ve güvenlik sistemlerinde çoklu koşul kontrolü gereken uygulamalarda kullanılabilir. Birden fazla sensör girişinin değerlendirilmesinde görev alır. Belirli durum kombinasyonlarında çıkış üretmek için uygundur. Kontrol mantığı tasarımlarında avantaj sağlar.
- Zamanlama ve kontrol devrelerinde lojik karar mekanizması olarak görev alabilir. Farklı sinyallerin birleştirilerek kontrol sinyali üretilmesini sağlar. Otomasyon projelerinde dijital kontrol katmanında kullanılabilir. Basit kontrol panellerinde pratik çözüm sunar.
- Eğitim ve laboratuvar projelerinde lojik kapı çalışma prensiplerini göstermek için idealdir. Öğrenciler NOR kapısından diğer kapıların nasıl türetildiğini uygulamalı öğrenebilir. Dijital elektronik derslerinde temel deney elemanıdır. Breadboard üzerinde hızlı kurulum imkânı sağlar.
Paket İçeriği
1 Adet 74HC27 DIP-14 Entegre
