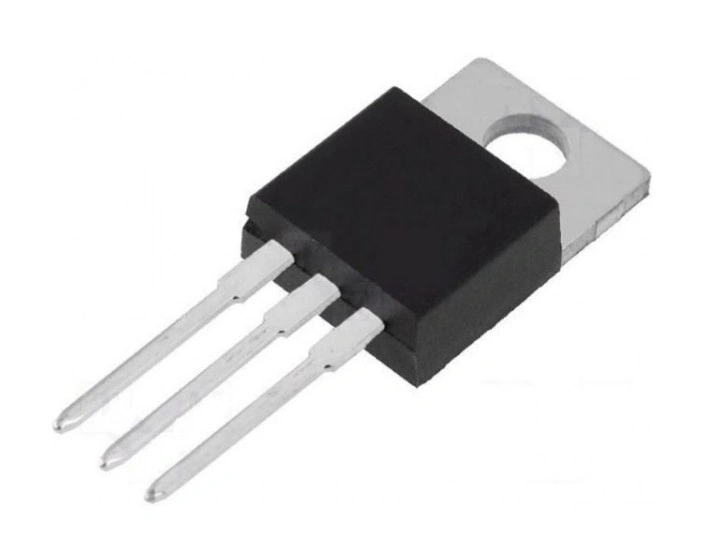

L7912CV TO-220
L7912CV, sabit -12V çıkış sağlayan, 79xx serisine ait negatif lineer voltaj regülatörüdür. Güç kaynaklarında simetrik besleme ihtiyacı olan devreler için tasarlanmıştır ve özellikle analog elektronik uygulamalarında yaygın olarak kullanılır. Dahili akım sınırlama, termal koruma ve kısa devre koruması gibi güvenlik özellikleri sayesinde güvenilir ve kararlı bir çalışma sunar. TO-220 kılıfı sayesinde soğutucu ile birlikte kullanılarak daha yüksek akım gerektiren uygulamalarda stabil performans sağlar.
Teknik Özellikler
- Model: L7912CV
- Regülatör Tipi: Negatif lineer voltaj regülatörü
- Çıkış Voltajı: -12V DC (Sabit)
- Maksimum Çıkış Akımı: 1A (uygun soğutma ile)
- Giriş Voltajı: -14V ile -35V arası
- Koruma Özellikleri: Termal koruma, kısa devre koruması, akım sınırlama
- Paket Tipi: TO-220
- Montaj Tipi: Through Hole (THT)
Anahtar Avantajlar
- Sabit -12V çıkış üretmesi sayesinde simetrik güç kaynağı tasarımlarında önemli bir rol oynar. Özellikle op-amp devreleri ve analog sinyal işleme uygulamalarında temiz ve kararlı besleme sağlar. Harici karmaşık devrelere ihtiyaç duymadan negatif voltaj üretimine imkân tanır. Güç kaynağı tasarımını sadeleştirir.
- Dahili termal koruma özelliği aşırı ısınma durumlarında regülatörü koruma moduna geçirir. Bu sayede hem entegre hem de bağlı devre bileşenleri zarar görmekten korunur. Uzun süreli çalışmalarda güvenli kullanım sunar. Endüstriyel uygulamalarda güvenilirlik avantajı sağlar.
- Kısa devre koruması ve akım sınırlama özellikleri, hatalı bağlantılarda devrenin zarar görmesini önlemeye yardımcı olur. Bu özellikler özellikle prototip geliştirme ve eğitim projelerinde büyük avantaj sağlar. Güç hattında oluşabilecek ani yük değişimlerine karşı dayanıklıdır. Sistemin genel güvenliğini artırır.
- TO-220 paketi sayesinde soğutucu ile birlikte kullanılabilir ve daha yüksek güç gerektiren uygulamalarda verimli şekilde çalışır. Mekanik montajı kolaydır ve sağlam yapısı sayesinde uzun ömürlüdür. Standart pin dizilimi birçok tasarımda doğrudan uyumluluk sunar. Güç kaynağı kartlarında yaygın olarak tercih edilir.
Uygulama Alanları
- ±12V simetrik güç kaynağı tasarımlarında negatif besleme hattı oluşturmak için kullanılır. Özellikle analog devrelerde düşük gürültülü besleme sağlamak önemlidir. Bu regülatör kararlı çıkış voltajı ile hassas devrelerin doğru çalışmasına katkı sağlar. Laboratuvar tipi güç kaynaklarında sıkça tercih edilir.
- Ses (audio) devrelerinde op-amp beslemesi için yaygın olarak kullanılır. Temiz negatif besleme hattı, sinyal kalitesini artırmaya yardımcı olur. Gürültüye duyarlı uygulamalarda kararlı performans sunar. Amplifikatör devrelerinde güvenilir çözümdür.
- Endüstriyel kontrol sistemlerinde analog sensör ve ölçüm devrelerinin beslenmesinde kullanılabilir. Kararlı negatif gerilim gerektiren ölçüm katlarında önemli rol oynar. Gürültüsüz ve sabit voltaj çıkışı hassas ölçümleri destekler. Otomasyon projelerinde güvenilir güç çözümüdür.
- Eğitim ve hobi projelerinde negatif voltaj üretmek için pratik bir çözümdür. Karmaşık anahtarlamalı devrelere ihtiyaç duymadan basit lineer tasarımla çalışır. Breadboard ve delikli pertinaks kartlara kolayca monte edilebilir. Elektronik öğreniminde temel regülatör örneklerinden biridir.
Paket İçeriği
1 Adet L7912CV TO-220
