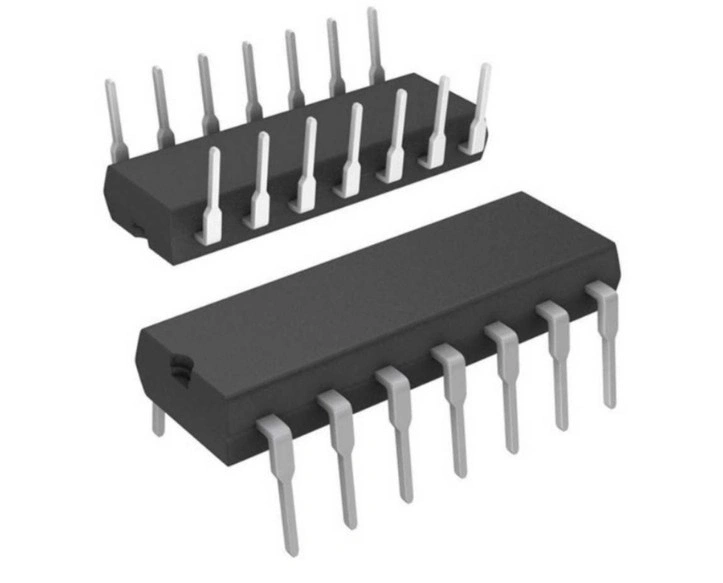

74HC90 DIP-14
74HC90, onluk (decade) sayıcı ve frekans bölücü olarak kullanılan yüksek hızlı CMOS lojik entegredir. Dahili olarak /2 ve /5 bölücü kademeleri içerdiği için giriş sinyalini 10’a bölerek BCD (Binary Coded Decimal) çıkış üretir. Dijital saat devreleri, frekans bölme uygulamaları ve sayıcı tabanlı projelerde yaygın şekilde tercih edilir. DIP-14 kılıf yapısı sayesinde breadboard ve prototip kartlar üzerinde kolay kullanım sağlar.
Teknik Özellikler
- Entegre Modeli: 74HC90
- Lojik Fonksiyon: Decade Counter (0–9 sayıcı)
- Bölme Oranı: /2 ve /5 dahili kademeler (Toplam /10)
- Lojik Ailesi: HC (High Speed CMOS)
- Çalışma Voltajı: 2V – 6V DC
- Çıkışlar: QA, QB, QC, QD (BCD çıkış)
- Reset Girişleri: Asenkron reset pinleri
- Kılıf Tipi: DIP-14
- Kullanım Alanı: Sayıcı ve frekans bölücü devreler
Anahtar Avantajlar
- 0’dan 9’a kadar sayım yapabilen decade counter yapısı sayesinde onluk sistemle çalışan dijital devrelerde doğrudan kullanılabilir. BCD çıkış vermesi yedi segment display sürme devreleriyle uyumluluk sağlar. Ek dönüştürücü devre ihtiyacını azaltır. Sayısal gösterge projelerinde büyük kolaylık sunar.
- Dahili /2 ve /5 bölücü kademeleri sayesinde frekans bölücü olarak da kullanılabilir. Giriş frekansını 10’a bölerek zamanlama ve saat sinyali üretiminde görev alabilir. Bu özellik dijital saat ve zamanlayıcı devrelerinde avantaj sağlar. Basit osilatörlerle birlikte kullanılabilir.
- Geniş besleme voltaj aralığı sayesinde 3.3V ve 5V sistemlerle uyumludur. Mikrodenetleyici ve diğer dijital lojik entegrelerle birlikte sorunsuz çalışır. Düşük güç tüketimi taşınabilir projeler için uygundur. HC ailesinin yüksek hızlı anahtarlama performansına sahiptir.
- DIP-14 kılıf yapısı lehimleme ve breadboard kullanımını kolaylaştırır. Eğitim ve deneysel devre kurulumlarında pratiklik sunar. Soket ile kullanıldığında devre değişiklikleri kolay yapılabilir. Prototip geliştirme sürecini hızlandırır.
Uygulama Alanları
- Dijital sayaç ve gösterge devrelerinde 0–9 arası sayım için kullanılır. Yedi segment display sürücüleri ile birlikte çalışarak sayısal gösterim sağlar. Frekans sayıcı projelerinde temel bileşen olarak görev alabilir. Endüstriyel sayaç prototiplerinde kullanılabilir.
- Dijital saat devrelerinde saniye ve dakika sayıcı olarak görev alabilir. Zaman tabanlı projelerde kararlı sayım sağlar. Osilatör devresi ile birlikte zaman ölçümü yapılabilir. Eğitim projelerinde saat mantığını göstermek için idealdir.
- Frekans bölme uygulamalarında giriş sinyalini 10’a bölmek için kullanılabilir. Daha düşük frekanslı kontrol sinyalleri üretmede yardımcı olur. Zamanlama devrelerinde referans sinyali olarak görev alabilir. Deneysel elektronik projelerde pratik çözüm sunar.
- Eğitim ve laboratuvar projelerinde dijital sayıcı mantığını öğretmek için kullanılır. Öğrenciler BCD kodlama ve frekans bölme prensiplerini uygulamalı olarak gözlemleyebilir. Temel dijital elektronik eğitiminde önemli bir bileşendir. Deney setlerinde yaygın şekilde tercih edilir.
Paket İçeriği
1 Adet 74HC90 DIP-14 Entegre
