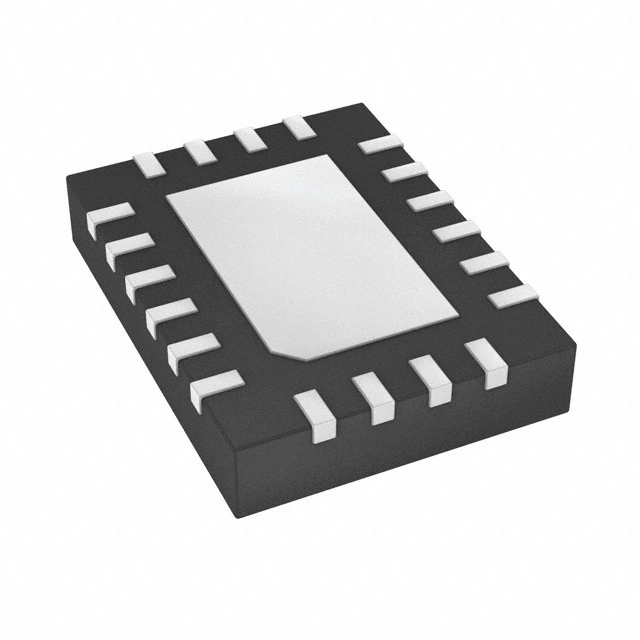

Texas Instruments TPS25944LRVCR eFuse Güç Koruma Anahtarı
Texas Instruments TPS25944LRVCR, hassas güç hatlarını korumak için tasarlanmış yüksek entegrasyonlu bir eFuse (elektronik sigorta) ve güç yönetim entegresidir. 2.7V ile 18V arasındaki DC besleme hatlarında çalışarak aşırı akım, kısa devre, aşırı gerilim ve ters akım durumlarına karşı aktif koruma sağlar. Dahili düşük dirençli MOSFET yapısı sayesinde düşük güç kaybı ile yüksek verimli enerji dağıtımı sunar. Ayarlanabilir akım limiti, yumuşak başlatma (inrush control) ve hata koruma zamanlayıcıları ile özellikle endüstriyel ve gömülü sistemlerde güvenli güç yönetimi sağlar.
Teknik Özellikleri
- Model: TPS25944LRVCR
- Marka: Texas Instruments
- Ürün Tipi: eFuse / Elektronik Sigorta / Power Switch
- Giriş Gerilimi: 2.7V – 18V
- Çıkış Akımı: 0.6A – 5.3A ayarlanabilir
- On-Resistance (RDS(on)): ~42 mΩ
- Akım Limit Hassasiyeti: ±8%
- Koruma Fonksiyonları: Aşırı akım, kısa devre, ters akım, UVLO, OVLO
- Gecikme / Yumuşak Başlatma: Programmable dV/dt
- Hata Tepkisi: Latch-off veya retry modları
- Akım İzleme: IMON çıkışı
- Durum Çıkışları: PGOOD / FLT
- Montaj Tipi: SMD
- Paket Tipi: 20-WQFN (RVC)
- Çalışma Sıcaklığı: -40°C ~ +85°C
Ürün verileri üretici teknik dokümanlarından derlenmiştir.
Anahtar Avantajlar
- Entegre eFuse yapısı sayesinde klasik sigorta ve MOSFET kombinasyonuna gerek kalmadan tek çip ile koruma sağlar. Bu da PCB alanını ciddi şekilde azaltır. Tasarım karmaşıklığını düşürür. Üretim maliyetini optimize eder.
- Ayarlanabilir akım limiti sayesinde farklı yük tiplerine göre esnek kullanım sunar. Bu da tek tasarımın birden fazla projede kullanılmasını sağlar. Prototipleme sürecini hızlandırır. Sistem uyumluluğunu artırır.
- Dahili ters akım ve aşırı gerilim koruması sayesinde hassas elektronik bileşenleri korur. Bu da sistem güvenilirliğini artırır. Arıza riskini azaltır. Endüstriyel dayanıklılık sağlar.
- Yumuşak başlatma (inrush control) özelliği sayesinde büyük kapasitör yüklerinde ani akım çekimini sınırlar. Bu da güç kaynağı çökmesini önler. Sistem stabilitesini artırır. Güç dağıtımını dengeler.
Uygulama Alanları
- Endüstriyel kontrol sistemlerinde kullanılır. Güç hatlarını koruyarak sistem sürekliliğini sağlar. Bu da üretim hatlarında güvenilirlik oluşturur. Otomasyon sistemlerine uygundur.
- Gömülü elektronik kartlarda kullanılır. Mikrodenetleyici ve çevre birimlerini korur. Bu da donanım ömrünü uzatır. IoT sistemlerinde yaygın kullanılır.
- Motor sürücü ve güç modüllerinde kullanılır. Ani akım çekimlerini sınırlar. Bu da güç kaynağını korur. Yüksek akım uygulamalarına uygundur.
- Batarya beslemeli sistemlerde kullanılır. Güvenli şarj/deşarj kontrolü sağlar. Bu da batarya güvenliğini artırır. Taşınabilir sistemlere uygundur.
Paket İçeriği
1 Adet Texas Instruments TPS25944LRVCR eFuse Entegresi
