Açık Kaynak LGT8F328P Kontrol Modülü Geliştirme Kartı

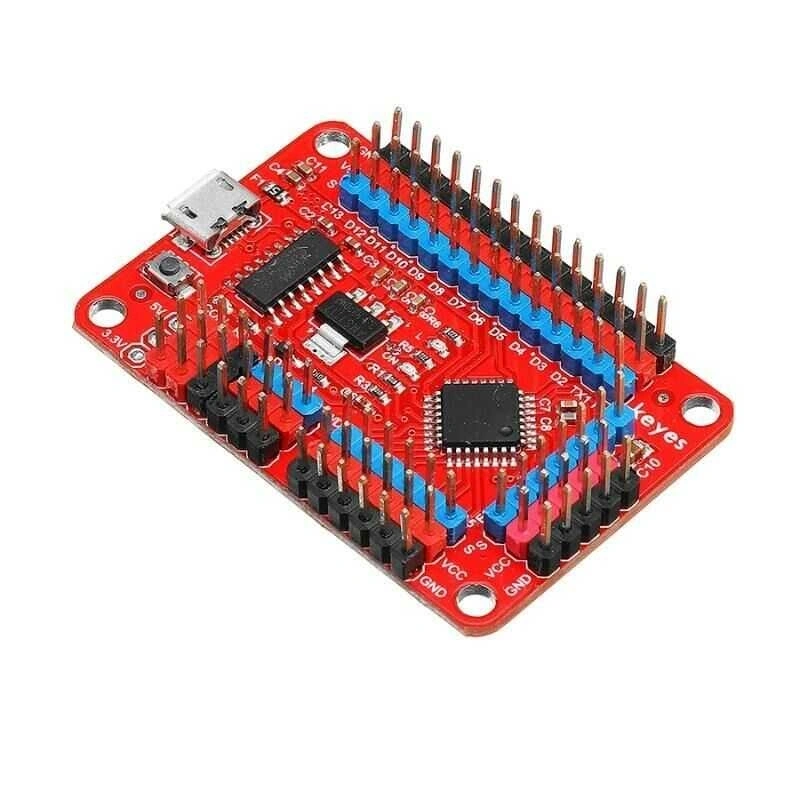

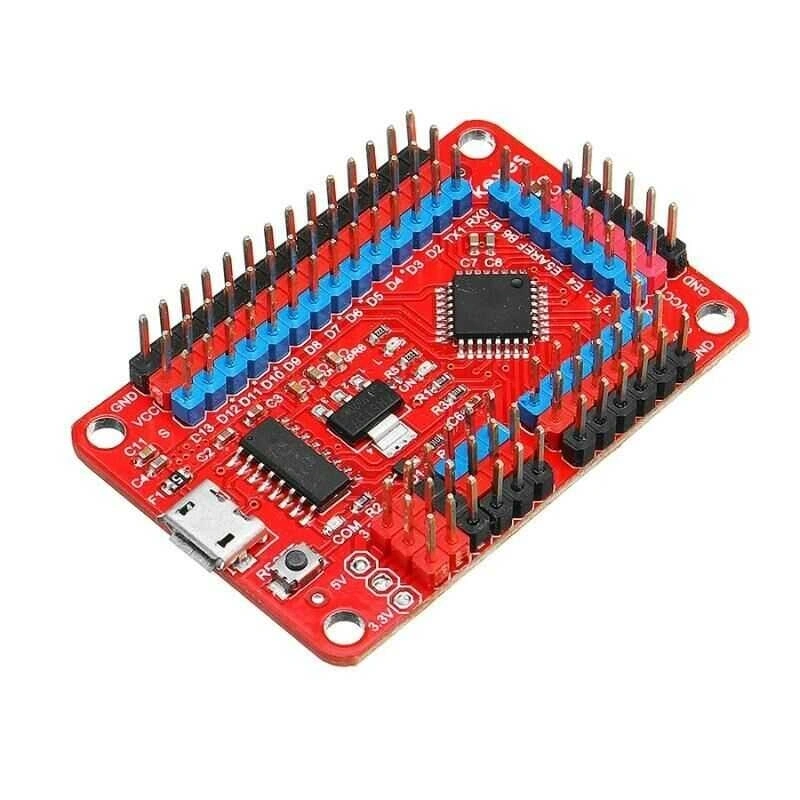

Açık Kaynak LGT8F328P Kontrol Modülü Geliştirme Kartı Arduino uyumlu kartlar genellikle Microphip At mel mikrodenetleyicileri kullanır, ancak tıpkı GD32 klonlama STM32 gibi, bazı şirketler genellikle bazı iyileştirmelerle MCU klonları yapmaktadır. LogicGreen'in LGT8F328P mikro denetleyicileri (çoğunlukla) At mel ATMega328P mikro denetleyicileri ile tasarlanmıştır ve DAC çıkışı, PWM'ye özgü işlevler, hesaplama hızlandırıcı (DSC) gibi işlevler ekler. MCU'nun saat hızı da iki katına çıkar (32 MHz). Keyes LGT8F328P kontrol kartı, LGT8F328P çipine dayalı bir geliştirme kartıdır. Yalnızca OCROBOT 0.1.2 IDE ile değil, Arduino IDE ile de uyumludur. Kullanmadan önce, kontrol panosunun USB seri port çipi için sürücü yüklememiz gerekiyor. Kontrol kartının USB seri port çipi HT42B534-1'dir. Kontrol panosu, özellikle bir Mikro USB kablosu sağladığımız Mikro USB arabirimi üzerinden kod yükler ve iletişim kurar. Aynı zamanda, müşterilerin sensör modülünü kontrol kartına bağlamasını kolaylaştırmak için, özel pano kontrol kartımızın bazı ana sinyal terminalleri, voltajın olduğu 3IN bağlantı moduna (GNC VCC sinyal terminali) uzatılmıştır. VCC terminalinin gücü 5V'tur. Özellikler: Ana kontrol çipi: LGT8F328P USB seri bağlantı noktası yongası: HT42B534-1 Giriş Voltajı: DC 5V (Mikro USB Güç Kaynağı) Çıkış Akımı (Toplam): 80mA Ortak port sürücü akımı: 12 mA Dijital bağlantı noktaları (27): RX0 (D0) TX1 (D1) D2-D13 A0 (D14) A1 (D15) A2 (D16) A3 (D17) A4 (D18) A5 (D19) E1 (D20) E3 (D21) SWC (D22) SWD (D23) E4 (D24) E5 (D25) AREF (D26) Analog bağlantı noktası (8): A0-A5 A6 (PE1) A7 (PE3) (12 bit 4096) Çalışma frekansı: 16MHz Üç LED ışığı ile: D13 göstergesi, güç göstergesi ve program yazma göstergesi. Sıfırlama düğmesi ile Mikro USB bağlantı noktasıyla: kod ve güç kaynağı yüklemek için.
