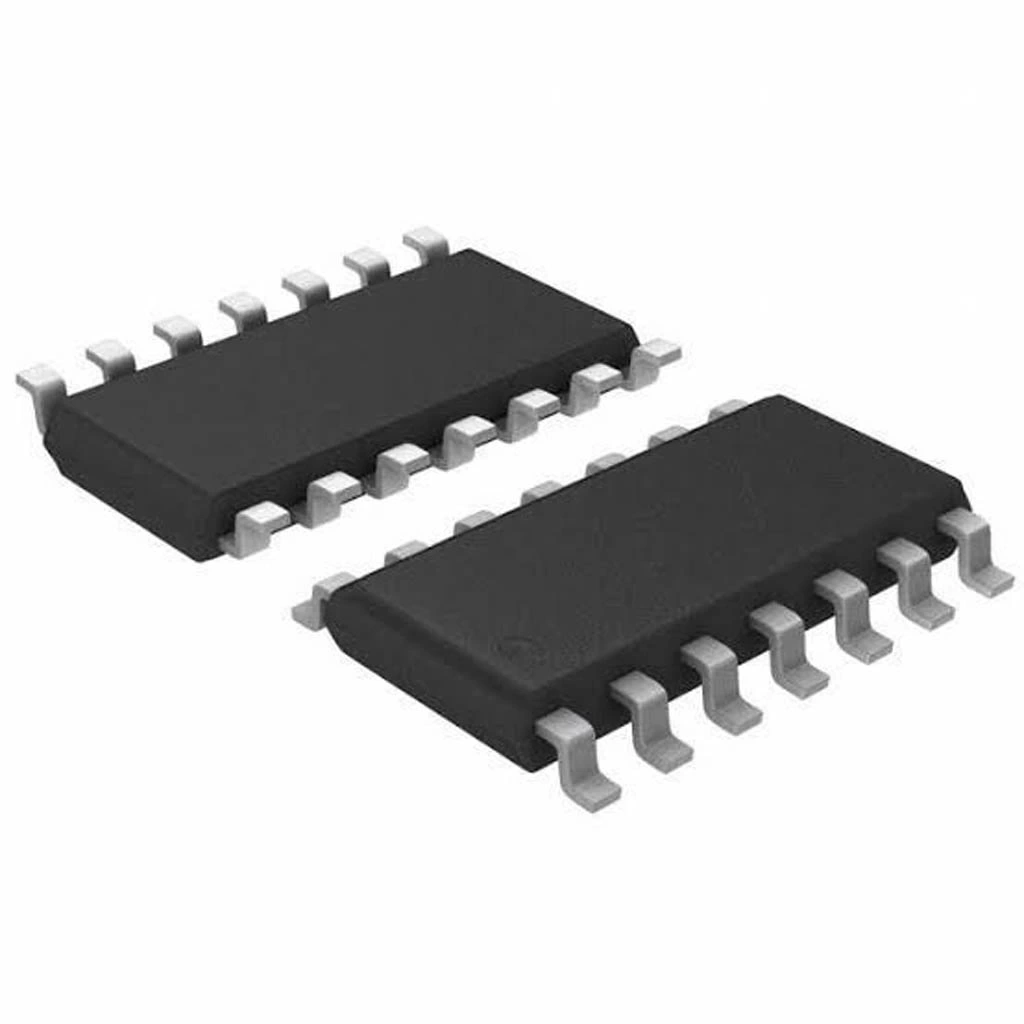

UC3844D SMD Entegre 14 Pin

UC3844D SMD Entegre 14-Pin

UC3844D, yüksek performanslı anahtarlamalı güç kaynakları için tasarlanmış 14-pin SOIC SMD paketinde akım mod PWM kontrol entegresidir. 500kHz'e kadar çalışma frekansı sunan bu entegre, %100'e kadar duty cycle ile çalışarak esnek güç yönetimi sağlar.

8.4V ile 30V arası geniş çalışma voltajı aralığına sahip bu entegreler ürünü, 1A peak çıkış akımı, dahili referans kaynağı ve akım sınırlama özellikleri ile SMPS uygulamaları için idealdir. 14-pin paketi sayesinde standart 8-pin versiyonuna göre ek fonksiyonlar sunmaktadır.

SMPS tasarımları, flyback dönüştürücüler ve yüksek verimli güç kaynakları için tercih edilen UC3844D, diğer entegreler arasında çok yönlülüğü ile öne çıkar. Elektronik komponentler alanında güç yönetimi çözümleri için güvenilir bir seçenek olarak kabul edilmektedir.

Teknik Özellikler

UC3844D SMD Entegre 14-Pin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: PWM Akım Mod Kontrol Entegresi
• Üretici: Texas Instruments, STMicroelectronics veya eşdeğer
• Paket Tipi: SOIC-14 SMD (Surface Mount)
• Çalışma Gerilimi: 8.4V - 30V
• Başlatma/Durdurma Eşik Voltajları: 8.4V/7.6V
• Maksimum Çalışma Frekansı: 500kHz
• PWM Duty Cycle Aralığı: %0 - %100
• Çıkış Akımı: 1A peak (source/sink)
• Çıkış Tipi: Totem Pole
• Referans Voltajı: 5.0V (±1%)
• Akım Tüketimi: 15mA (tipik)
• Başlangıç Akımı: 0.5mA (maksimum)
• Akım Sınırlama Eşiği: 1V (CS pini)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• ERROR AMP Gerilim Kazancı: 90dB (tipik)
• Oscillator Dead Time: %3 (tipik)
• Pin Sayısı: 14
• Çıkış Yükselme/Düşme Süresi: 50ns (tipik)
• VREF Akım Kapasitesi: 20mA
• RoHS Uyumluluğu: Evet

Kullanım Alanları

UC3844D SMD Entegre 14-Pin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynakları

• Anahtarlamalı güç kaynakları (SMPS)
• Flyback ve forward dönüştürücüler
• Offline güç kaynakları
• DC-DC dönüştürücüler
• Adaptör ve şarj cihazları

Aydınlatma Sistemleri

• LED sürücü devreleri
• Dimmerlenebilir aydınlatma kontrolörleri
• Endüstriyel aydınlatma güç kaynakları
• Acil durum aydınlatma sistemleri
• Sabit akım LED uygulamaları

Endüstriyel Uygulamalar

• Telekomünikasyon güç sistemleri
• Motor sürücü devreleri
• Batarya şarj sistemleri
• UPS (Kesintisiz Güç Kaynakları)
• Endüstriyel kontrol sistemleri

Avantajlar ve Özellikler

UC3844D SMD Entegre 14-Pin'in sağladığı avantajlar ve çözümler.

• Akım Mod Kontrolü: Hızlı geçici yanıt ve döngü kararlılığı
• Genişletilmiş Fonksiyonlar: 14-pin paket ile ek özellikler
• %100 Duty Cycle: Daha geniş kontrol aralığı
• Yüksek Çalışma Frekansı: 500kHz'e kadar operasyon
• Güçlü Çıkış Sürücüsü: 1A peak çıkış akımı
• Dahili Korumalar: Aşırı akım koruması, düşük besleme koruması
• Hassas Referans Voltajı: %1 toleranslı 5V referans
• Geniş Çalışma Voltajı: 8.4V - 30V arası besleme
• Düşük Başlangıç Akımı: Verimli çalışma için 0.5mA
• SMD Paket: Alan tasarrufu ve modern PCB montajı

Devre Tasarımı ve Kullanım

UC3844D SMD Entegre 14-Pin'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-14):

• Pin 1: GND (Toprak)
• Pin 2: VFB (Voltage Feedback)
• Pin 3: COMP (Error Amplifier Çıkışı)
• Pin 4: CS (Current Sense)
• Pin 5: RT/CT (Zamanlama)
• Pin 6: VREF (5V Referans)
• Pin 7: VCC (Besleme)
• Pin 8: OUT (PWM Çıkışı)
• Pin 9-14: Genişletilmiş fonksiyonlar/bağlantılar

Temel Uygulama Devresi:

1. RT ve CT komponentleri ile çalışma frekansı belirlenir
2. CS pini akım algılama direnci ile bağlanır
3. VFB geribildirim için kullanılır (genellikle optokuplör ile)
4. COMP pini telafi ağı için kullanılır
5. OUT pini MOSFET gate'ine bağlanır

Frekans Ayarlama:

• Osilatör frekansı: f = 1 / (RT × CT)
• 100kHz için tipik değerler: RT = 10kΩ, CT = 1nF
• Düşük sıcaklık katsayılı komponentler kullanarak kararlılığı artırın
• Yüksek frekans için düşük değerli RT veya CT kullanın
• Uygulama notlarındaki grafiklerden doğru değerleri seçin

PCB Tasarım İpuçları:

• Gate sürücü yollarını kısa ve kalın yapın
• Giriş ve çıkış kapasitörlerini yakın yerleştirin
• CS pini için ayrı toprak hattı kullanın
• Yıldız topraklama tekniğini uygulayın
• Güç ve sinyal yollarını ayırın

Sorun Giderme ve İpuçları

UC3844D SMD Entegre 14-Pin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Başlatma Problemi: VCC voltajının 8.4V üzerinde olduğunu kontrol edin
• Kararsız Çalışma: RT/CT değerlerini kontrol edin ve PCB düzenini optimize edin
• Aşırı Isınma: Çıkış akımını ve yük koşullarını gözden geçirin
• MOSFET Arızası: Gate sürücü devresine seri direnç ve snubber devresi ekleyin
• Çıkış Dalgalanması: Geribildirim devresini ve çıkış filtresini kontrol edin

Performans İyileştirme İpuçları

• Yüksek frekansta çalışırken PCB düzenine özellikle dikkat edin
• Akım algılama devresinde gürültüyü azaltmak için RC filtre kullanın
• VREF pinine 0.1µF bypass kapasitörü ekleyin
• Topraklama düzenini döngü akımlarını minimize edecek şekilde tasarlayın
• İndüktif yüklerde flyback diyotları ve snubber devreleri kullanın

Alternatif Entegre Karşılaştırması

• UC3844 (8-pin): Daha az pin, temel fonksiyonlar
• UC3845: %50 duty cycle sınırı, flyback devreler için ideal
• UC3842: Daha yüksek başlangıç voltajı eşiği (16V)
• TL494: Çift çıkışlı, push-pull uygulamaları için alternatif
• NCP1200: Düşük güç uygulamaları için modern alternatif

Paket İçeriği

• UC3844D SMD Entegre 14-Pin
