LM311 Analog Karıştırıcı Entegresi Soic-8

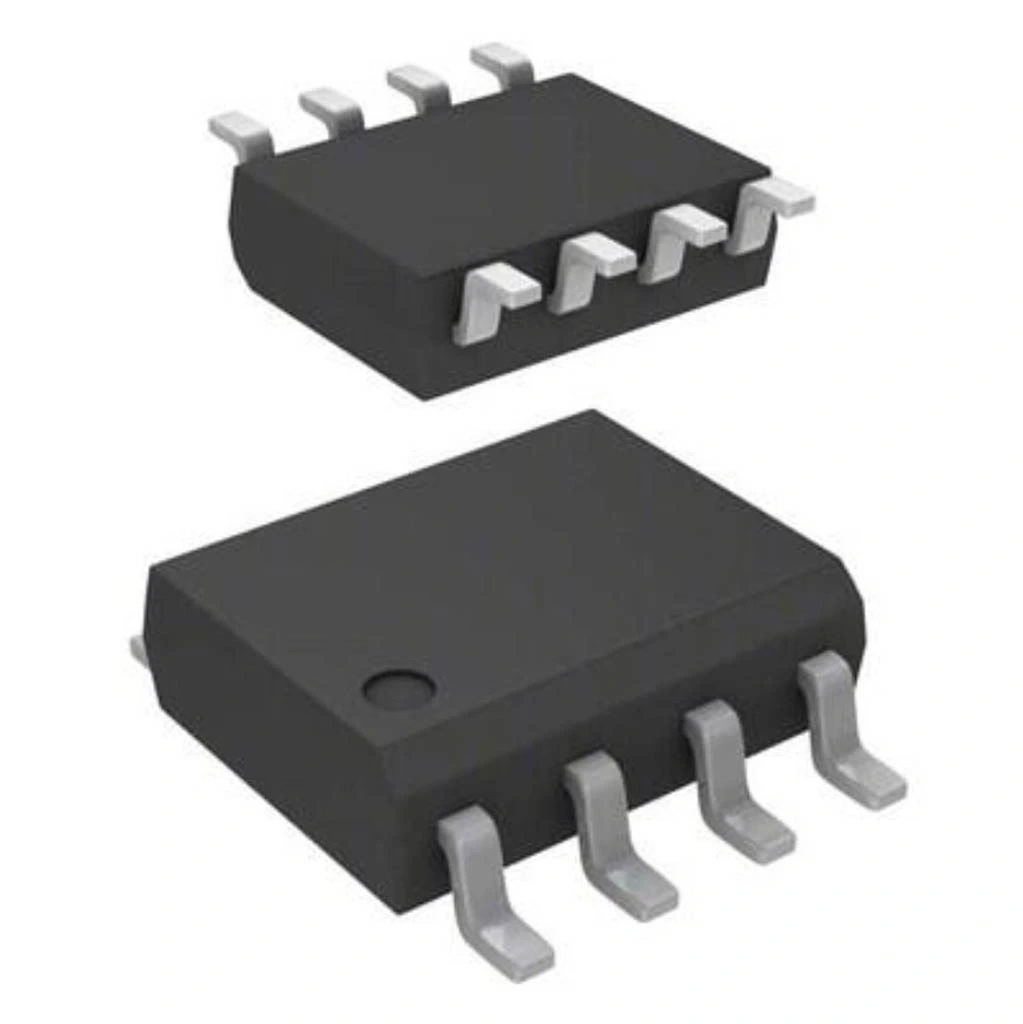

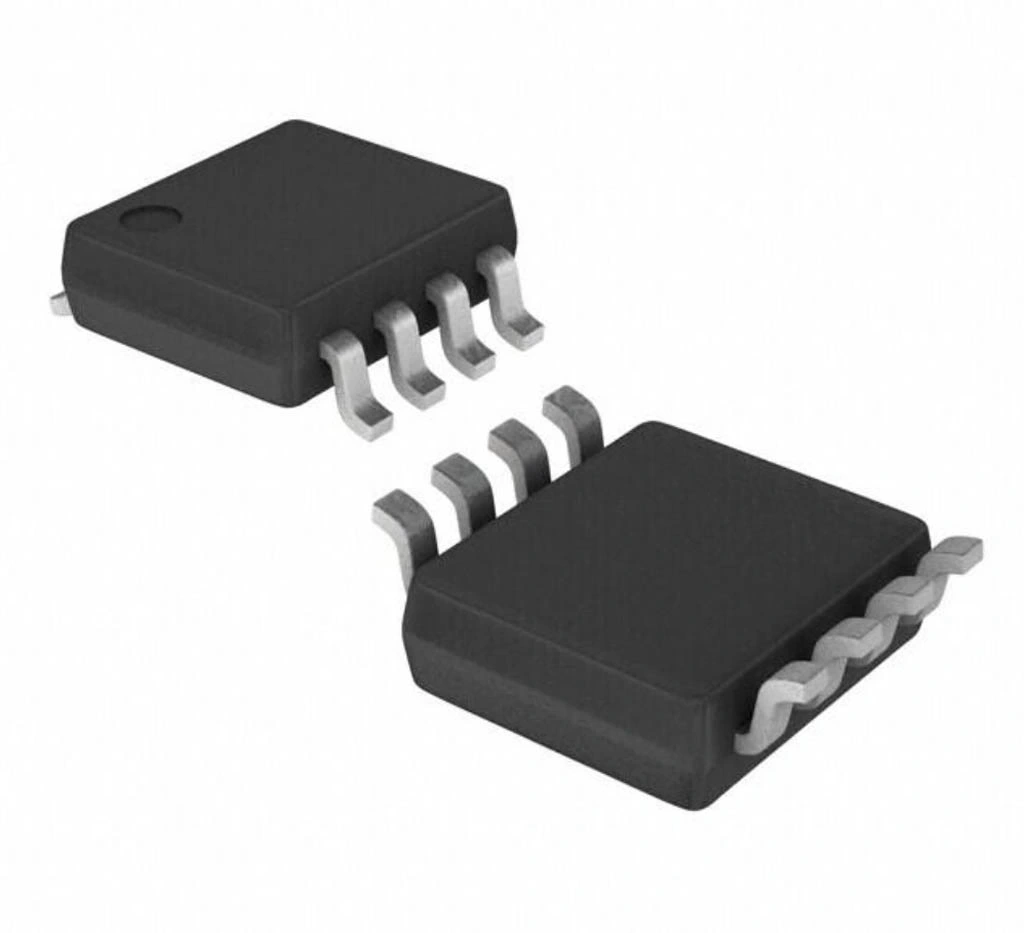

LM311 Analog Karıştırıcı Entegresi SOIC-8

LM311, yüksek hızlı voltaj komparatör entegresidir. SOIC-8 paketinde sunulan bu SMD entegre, yüksek hassasiyetli karşılaştırma ve esnek çıkış yapılandırması özellikleri ile analog uygulamalar için ideal bir çözüm sunar.

Çift besleme voltajı kullanabilme (±15V) ve düşük offset voltajı (2mV tipik) özellikleri ile entegreler arasında öne çıkan LM311, TTL, DTL, ECL, MOS ve CMOS lojik aileleri ile doğrudan arayüz oluşturabilme esnekliği sağlar.

Diğer komparatörlerden farklı olarak çıkış kademesinde hem kolektör hem de emitör erişilebilir yapısıyla diğer entegreler arasında benzersiz bir yapıya sahiptir. Elektronik komponentler dünyasında, özellikle hassas sinyal koşullandırma ve analog-dijital arayüz uygulamalarında sıklıkla tercih edilir.

Teknik Özellikler

LM311 Analog Karıştırıcı Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Yüksek Hızlı Voltaj Komparatörü
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Besleme Voltajı Aralığı: ±15V (maksimum)
• Diferansiyel Giriş Voltajı: ±30V
• Komparatör Sayısı: 1 ünite
• Giriş Offset Voltajı: 2mV (tipik), 7.5mV (maksimum)
• Giriş Bias Akımı: 100nA (tipik)
• Besleme Akımı: 5.1mA (tipik)
• Çıkış Akımı: 50mA (maksimum)
• Çıkış Tipi: Açık kolektör ve açık emitör
• Tepki Süresi: 200ns (tipik)
• Voltaj Kazancı: 200V/mV (tipik)
• Ortak Mod Giriş Voltajı Aralığı: ±14V
• Ortak Mod Reddetme Oranı: 70dB (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Çıkış Saturasyon Voltajı: 0.4V (maksimum)
• TTL Uyumluluğu: Evet
• SOIC-8 Boyutları: 4.9mm x 3.9mm x 1.58mm
• Montaj Tipi: SMD (Yüzey Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM311 Analog Karıştırıcı Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Analog-Dijital Arayüzler

• Analog sinyallerin TTL/CMOS seviyelerine dönüştürülmesi
• Sıfır geçiş dedektörleri
• Dalga şekillendirme devreleri
• Sinyal seviye çeviriciler
• ADC ön aşamaları

Sinyal Koşullandırma

• Hassas eşik dedektörleri
• Sinyal limitleyiciler
• Schmitt trigger devreleri
• Frekans-voltaj dönüştürücüler
• Darbe üretme devreleri

Sensör Arayüzleri

• Fotodiyet/fototransistör arayüzleri
• Sıcaklık sensörü devreleri
• Işık dedektörleri
• Basınç sensörü arayüzleri
• Hall etkisi sensör devreleri

Avantajlar ve Özellikler

LM311 Analog Karıştırıcı Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Yüksek Hız: 200ns tepki süresi ile hızlı uygulamalar
• Esnek Çıkış Yapısı: Açık kolektör ve açık emitör erişimi
• Geniş Besleme Aralığı: Tek veya çift besleme ile çalışabilme
• Çoklu Lojik Uyumluluğu: TTL, DTL, ECL, MOS ve CMOS ile arayüz
• Düşük Offset Voltajı: Hassas karşılaştırma için 2mV tipik
• Koruma Özellikleri: Giriş aşırı voltaj koruması
• Yüksek Çıkış Akımı: 50mA'e kadar yük sürebilme
• Strobe/Blanking Özelliği: Çıkış aktivasyonunu kontrol etme
• Kompakt SMD Paket: Küçük boyut ve düşük profil
• Geniş Ortak Mod Aralığı: ±14V ile farklı sinyal seviyelerinde çalışabilme

Devre Tasarımı ve Kullanım

LM311 Analog Karıştırıcı Entegresi SOIC-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1: Ground (GND)
• Pin 2: Positive Input (+In)
• Pin 3: Negative Input (-In)
• Pin 4: V- (Negatif Besleme)
• Pin 5: Balance/Strobe
• Pin 6: Output (Çıkış Kolektör)
• Pin 7: V+ (Pozitif Besleme)
• Pin 8: Emitter (Çıkış Emitör)

Temel Bağlantı Şeması:

1. V+ ve V- besleme bağlantılarını yapın (Pin 7 ve Pin 4)
2. GND pini (Pin 1) genellikle negatif beslemeye veya devrenin toprak hattına bağlanır
3. Karşılaştırılacak sinyali Positive Input veya Negative Input'a bağlayın (Pin 2 veya Pin 3)
4. Referans voltajını diğer giriş pinine bağlayın
5. Çıkışı (Pin 6) pull-up direnci ile kullanın (TTL/CMOS için)
6. Emitör pini (Pin 8) genellikle toprağa veya eksi beslemeye bağlanır

Çıkış Yapılandırması:

• TTL/CMOS Uyumlu Çıkış: Kolektör (Pin 6) pull-up direnci ile pozitif beslemeye, Emitör (Pin 8) toprağa
• AND/WIRED-OR Fonksiyonu: Birden fazla LM311'in kolektör çıkışlarını birleştirin
• Aktif Yüksek Çıkış: Emitör toprağa, kolektör pull-up ile pozitif voltaja
• Aktif Düşük Çıkış: Emitör pozitif voltaja, kolektör pull-down ile toprağa
• İki Yönlü Çıkış: Kolektör ve emitörü uygun dirençlerle bağlayarak pozitif ve negatif çıkış alın

Strobe/Balance Kullanımı:

• Balance pini (Pin 5) offset ayarı için kullanılabilir
• Strobe olarak kullanıldığında LOW seviye ile komparatör aktif hale gelir
• HIGH seviye ile komparatör çıkışı yüksek empedansa geçer
• Kullanılmadığında pozitif beslemeye bağlanabilir
• Strobe frekansı 10MHz'e kadar olabilir

Sorun Giderme ve İpuçları

LM311 Analog Karıştırıcı Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Davranışı: Histerezis ekleyin, giriş filtreleme kapasitörleri kullanın
• SMD Lehimleme Sorunları: Flux kullanın, doğru sıcaklık profili uygulayın
• Gürültülü Çıkış: Bypass kapasitörleri ekleyin, giriş sinyalini filtreleyin
• Yavaş Tepki Süresi: Pull-up direncini azaltın, besleme voltajını artırın
• Offset Sorunları: Balance pini ile offset ayarı yapın

Performans İyileştirme İpuçları

• V+ ve V- pinlerine 0.1µF bypass kapasitörleri ekleyin
• Giriş hatlarını kısa tutun ve sinyal yollarını gürültü kaynaklarından uzak yerleştirin
• Hassas uygulamalarda metal film dirençler kullanın
• Schmitt trigger yapılandırması için pozitif geri besleme ekleyin
• Hızlı geçişler için düşük değerli pull-up dirençleri tercih edin

Uygulama Örnekleri

• Pencere Komparatörü: İki LM311 kullanarak üst ve alt limit tespiti yapın
• Frekans-Voltaj Dönüştürücü: Çıkışa entegratör devresi ekleyin
• Optik Sensör Arayüzü: Fotodiyet ile ışık şiddeti karşılaştırması yapın
• Darbe Genişliği Modülatörü: LM311 ve RC devresi ile PWM sinyali oluşturun
• Çok Seviyeli Eşik Dedektörü: Strobe özelliği ile sıralı karşılaştırma yapın

Paket İçeriği

• LM311 Analog Karıştırıcı Entegresi SOIC-8
