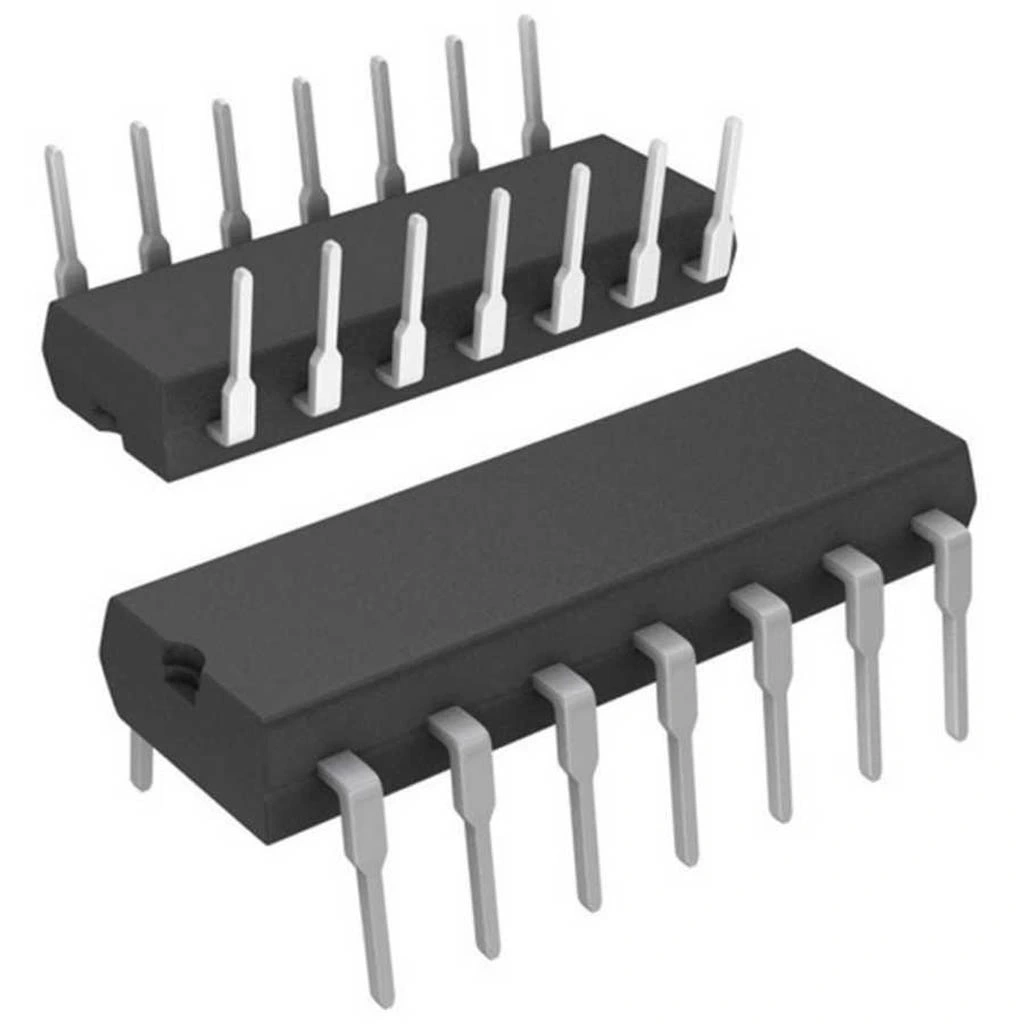

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi Dip-14

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14

ICL8038, hassas dalga formu üreteci olarak tasarlanmış çok fonksiyonlu bir entegredir. DIP-14 paketinde sunulan bu entegre, sinüs, üçgen, kare, darbe ve testere dişi dalga formlarını 0.001Hz'den 300kHz'e kadar geniş bir frekans aralığında üretebilir.

Yüksek frekans kararlılığı ve düşük distorsiyon özelliği ile elektronik komponentler arasında hassas sinyal üretimi gerektiren uygulamalar için idealdir. Minimum harici bileşen gerektiren ekonomik bir sinyal jeneratörüdür.

Geniş besleme voltajı aralığı ve ayarlanabilir çalışma döngüsü, entegreler arasında test cihazları ve ses uygulamaları için çok yönlü bir çözüm sunmaktadır. Diğer entegreler ile karşılaştırıldığında, tek bir pakette birden fazla dalga formu üretme yeteneği ile öne çıkmaktadır.

Teknik Özellikler

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Dalga Formu Üreteci / Fonksiyon Jeneratörü
• Üretici: Intersil / Renesas
• Paket Tipi: DIP-14
• Besleme Voltajı Aralığı: ±5V - ±15V (çift besleme) veya 10V - 30V (tek besleme)
• Çıkış Dalga Formları: Sinüs, üçgen, kare, pals, testere dişi
• Frekans Aralığı: 0.001Hz - 300kHz
• Sinüs Dalga Distorsiyonu: %1 (tipik)
• Frekans Kararlılığı: ±0.05% / °C
• Frekans Sweep Aralığı: 1000:1
• Görev Döngüsü Aralığı: %2 - %98 ayarlanabilir
• Sıcaklık Katsayısı: 50ppm/°C (tipik)
• Besleme Akımı: 10-15mA (tipik)
• FM (Frekans Modülasyonu) Kapasitesi: Var
• Çıkış Empedansı: 1kΩ (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Maksimum Çıkış Akımı: 25mA
• Frekans Ayarı: Harici RC elemanlarıyla
• Pin Sayısı: 14
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Test ve Ölçüm Cihazları

• Fonksiyon jeneratörleri
• Sinyal üreteçleri
• Waveform jeneratörleri
• Spektrum analizörleri
• Osilatör kontrol devreleri

Ses Uygulamaları

• Ses efekt devreleri
• Elektronik müzik enstrümanları
• Ton jeneratörleri
• Siren devreleri
• MIDI kontrol devreleri

Endüstriyel Elektronik

• PWM kontrol devreleri
• Frekans-voltaj dönüştürücüler
• Akım-frekans dönüştürücüler
• PLL (Phase-Locked Loop) devreleri
• Motor hız kontrol devreleri

Avantajlar ve Özellikler

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Çoklu Dalga Formları: Tek pakette birden fazla dalga formu
• Geniş Frekans Aralığı: 0.001Hz'den 300kHz'e kadar
• Yüksek Kararlılık: Sıcaklık değişimlerine karşı stabil çalışma
• Düşük Distorsiyon: Yaklaşık %1 sinüs dalgası distorsiyonu
• Esnek Çalışma Gerilimi: Tek veya çift besleme ile kullanım
• Ayarlanabilir Görev Döngüsü: %2 - %98 arası kontrol
• Frekans Modülasyon Kapasitesi: FM sinyalleri oluşturabilme
• Minimum Harici Bileşen: Basit RC devreleri ile çalışma
• Breadboard Uyumlu: DIP-14 paketi ile kolay prototipleme
• Sweep Yeteneği: 1000:1 oranında frekans tarama kapasitesi

Devre Tasarımı ve Kullanım

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-14):

• Pin 1: Sinüs Dalga Ayar 1
• Pin 2: Sinüs Dalga Çıkışı
• Pin 3: Üçgen Dalga Çıkışı
• Pin 4: Görev Döngüsü Ayar B
• Pin 5: Görev Döngüsü Ayar A
• Pin 6: Zamanlama Kapasitörü
• Pin 7: V- (Negatif Besleme)
• Pin 8: FM Sweep Girişi
• Pin 9: Kare Dalga Çıkışı
• Pin 10: V+ (Pozitif Besleme)
• Pin 11: Zamanlama Direnci A
• Pin 12: Zamanlama Direnci B
• Pin 13: Kullanılmıyor
• Pin 14: Sinüs Dalga Ayar 2

Temel Bağlantı Şeması:

1. V+ (Pin 10) pozitif beslemeye (10-30V veya +5V ile +15V arası) bağlanır
2. V- (Pin 7) negatif beslemeye (-5V ile -15V arası) veya tek besleme ise toprağa bağlanır
3. Pin 6'ya bir zamanlama kapasitörü bağlanır (1nF - 100µF arası)
4. Pin 11 ve Pin 12'ye frekans ayarı için dirençler bağlanır (1kΩ - 10MΩ arası)
5. Pin 4 ve Pin 5'e görev döngüsü ayarı için eşit değerde dirençler bağlanır (normalde 10kΩ)
6. Çıkış sinyalleri Pin 2 (sinüs), Pin 3 (üçgen) ve Pin 9 (kare) üzerinden alınır
7. Pin 1 ve Pin 14'e distorsiyon ayarı için potansiyometreler bağlanır

Frekans Hesaplama:

• Frekans = 0.15 / (R × C) Hz
• R = (RA + RB) / 2 (RA ve RB eşit değerde ise R = RA = RB)
• C = Pin 6'ya bağlanan kapasitör değeri
• Örnek: 10kΩ direnç ve 10nF kapasitör ile yaklaşık 1.5kHz frekans elde edilir
• Düşük frekanslar için büyük RC değerleri, yüksek frekanslar için küçük RC değerleri kullanılır

Sorun Giderme ve İpuçları

ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Frekans: Besleme voltajını regüle edin, kaliteli kapasitörler kullanın
• Yüksek Distorsiyon: Pin 1 ve Pin 14'teki potansiyometreleri hassas ayarlayın
• Çalışmayan Çıkışlar: Besleme voltajlarını ve bağlantıları kontrol edin
• Düşük Çıkış Genliği: Uygun yük empedansı kullanın, buffer amplifikatör ekleyin
• Frekans Kayması: Sabit sıcaklık ortamı sağlayın, metal film dirençler kullanın

Sinüs Dalga Distorsiyon Optimizasyonu

• Pin 1 ve Pin 14'e bağlı 100kΩ potansiyometreler ile hassas ayar yapın
• Osiloskop kullanarak dalga formunu izleyin ve distorsiyonu minimize edin
• Simetrik besleme voltajları kullanın (örn. ±12V)
• Düşük frekanslarda daha iyi distorsiyon performansı elde edilir
• 100kHz üzerindeki frekanslarda distorsiyonu azaltmak için buffer amplifikatör kullanın

Frekans Kararlılığı İyileştirme

• Metal film veya metal oksit dirençler kullanın
• Polistiren veya polipropilen zamanlama kapasitörleri tercih edin
• Besleme hattına regülatör ve bypass kapasitörleri ekleyin
• Sıcaklık değişimlerinden korumak için uygun kılıf kullanın
• Frekans ayar dirençlerini entegrenin yakınına yerleştirin

Paket İçeriği

• ICL8038 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi DIP-14
