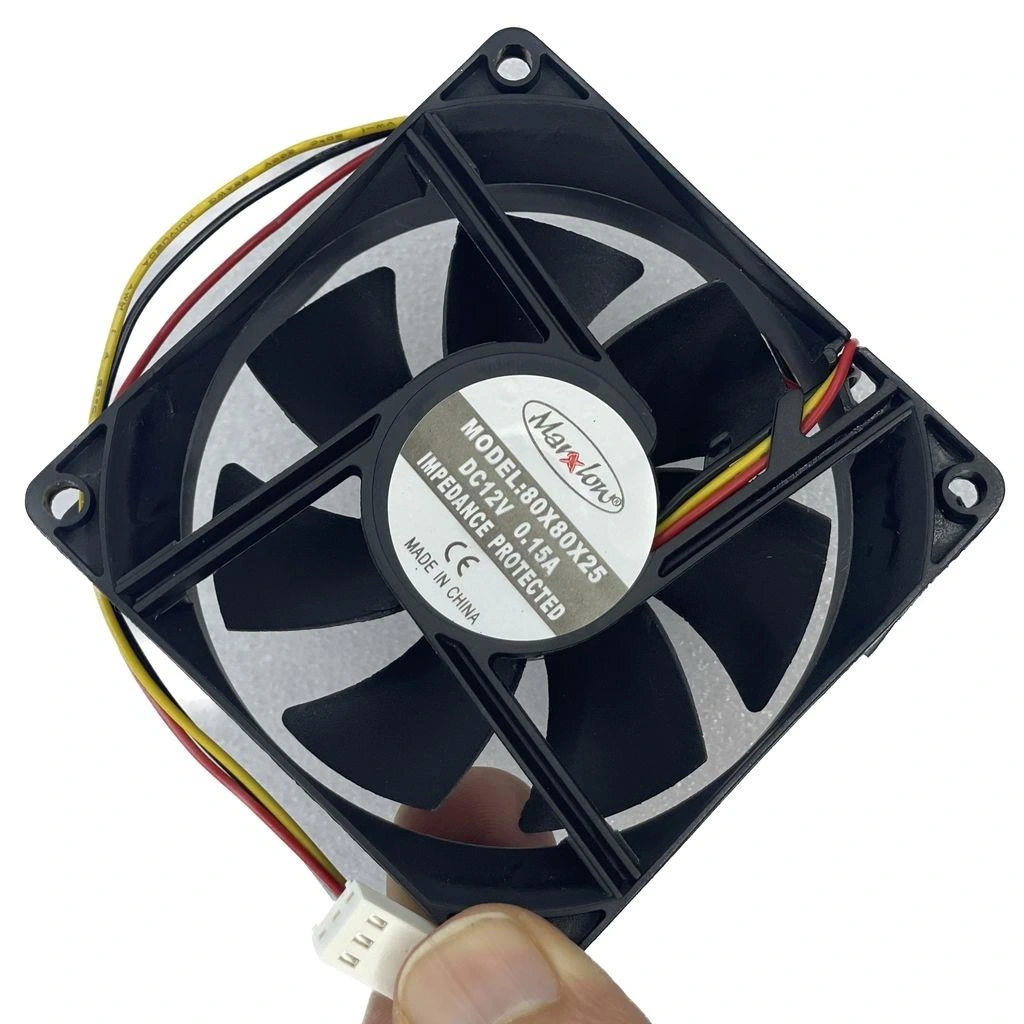

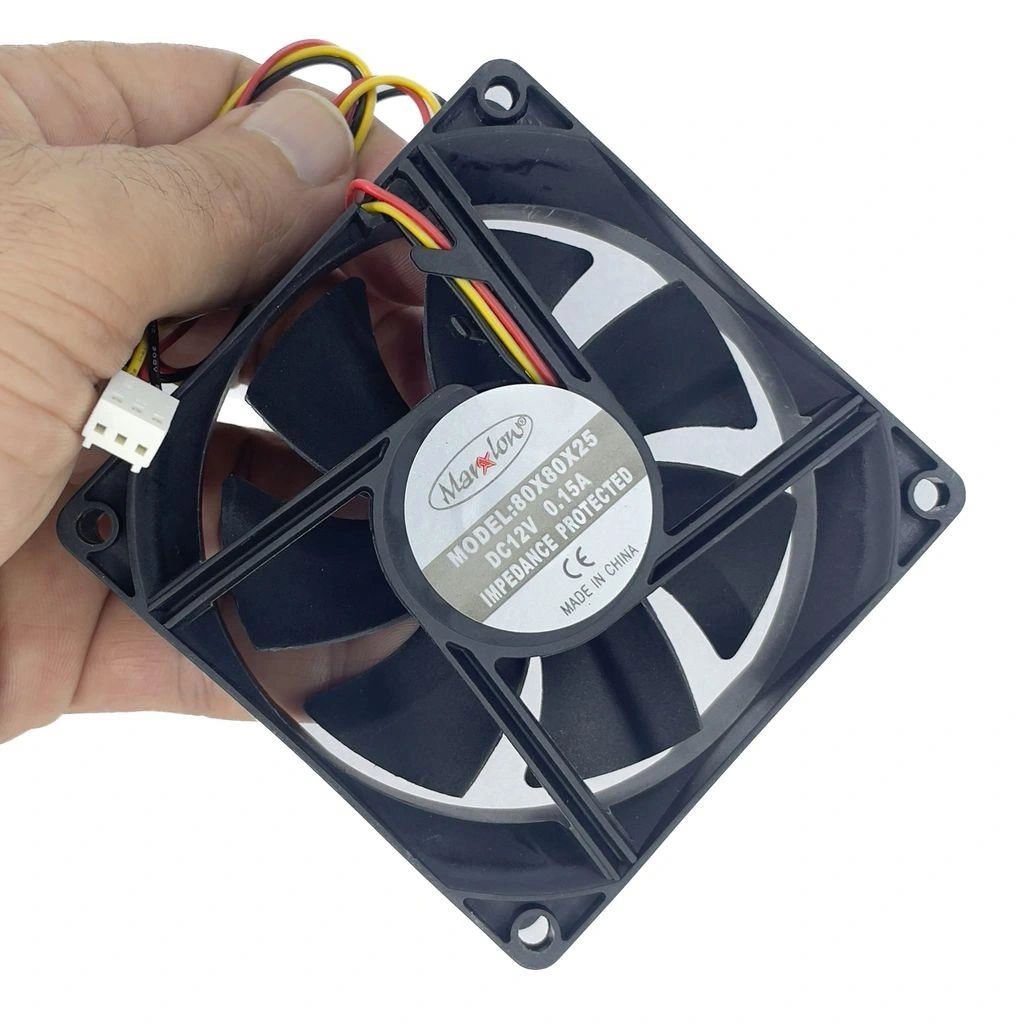

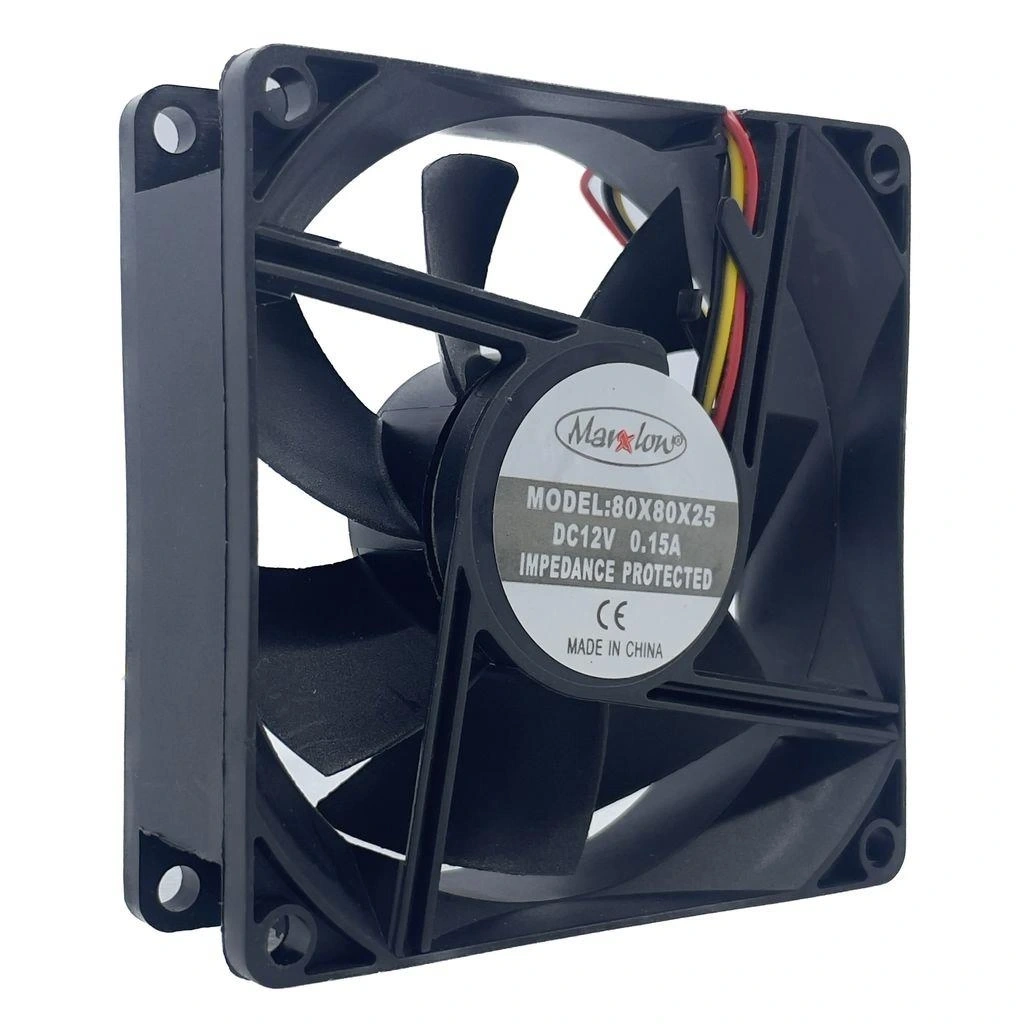

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablo

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablo

IC-216 Kare Fan, 80x80x25mm boyutlarında kompakt ve yüksek performanslı bir soğutma fanıdır. 12V DC çalışma voltajı ve verimli motor tasarımı sayesinde elektronik projelerde, bilgisayar kasalarında ve endüstriyel uygulamalarda ideal soğutma çözümü sunar.

3 kablolu bağlantısı ile devir hızı kontrolü ve durumunu izleme özelliği sağlayan bu fan, Arduino projeleri için de kolayca kontrol edilebilir. Rulman yapısı sayesinde uzun ömürlü ve sessiz çalışma performansı gösterir.

Yüksek hava akışı ve statik basınç özellikleriyle etkili soğutma sağlayan bu fan, aynı zamanda düşük enerji tüketimi ile verimli çalışır. Isınma sorunları yaşayan elektronik devrelerin ve bileşenlerin sıcaklığını ideal seviyelerde tutmak için mükemmel bir çözümdür.

IC-216 fan, Fan Çeşitleri kategorisinin en çok tercih edilen ürünlerinden biridir ve çeşitli soğutma ihtiyaçlarına yönelik güvenilir bir seçenektir.

Teknik Özellikler

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablonun detaylı teknik özellikleri aşağıda listelenmiştir.

• Boyutlar: 80mm x 80mm x 25mm
• Çalışma Voltajı: 12V DC
• Kablo Sayısı: 3 (Güç, GND, RPM Sinyali)
• Bağlantı Tipi: 3-pin konnektör (2.54mm pitch)
• Devir Hızı: 2500±10% RPM
• Hava Akış Hızı: 35 CFM (59.5 m³/saat)
• Statik Basınç: 2.5 mmH?O
• Çalışma Akımı: 0,15A (±10%)
• Güç Tüketimi: 1.8W
• Gürültü Seviyesi: 28 dBA
• Rulman Tipi: Yataklı rulman (Sleeve bearing)
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Beklenen Ömür: 30,000 saat (25°C)
• Kablo Uzunluğu: Yaklaşık 30cm
• Malzeme: PBT plastik gövde
• Renk: Siyah

Paket İçeriği

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablo paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x IC-216 Kare Fan 80x80x25mm 12V DC

Bağlantı ve Kullanım

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablonun bağlantı şeması ve kullanım talimatları.

Kablo Bağlantısı

3 kablolu fanın bağlantı detayları:

• Kırmızı Kablo: +12V DC (güç)
• Siyah Kablo: GND (toprak)
• Sarı/Mavi Kablo: RPM Sinyal çıkışı (hall sensörü)

3-pin konnektör, anakartlardaki veya fan kontrol kartlarındaki standart fan başlıklarına doğrudan bağlanabilir.

RPM Sinyal Kullanımı

Fanın devir hızını ölçmek için RPM sinyalini bir mikroişlemciye (Arduino gibi) bağlayabilirsiniz:

• RPM sinyali, her devir başına 2 puls gönderir (kare dalga).
• Bu sinyali Arduino'nun bir dijital pinine bağlayabilir ve kesme (interrupt) fonksiyonu ile okuyabilirsiniz.
• RPM = (puls sayısı / 2) * 60 formülü ile devir hızı hesaplanabilir.

Montaj İpuçları

• Fanı monte ederken titreşimi azaltmak için kauçuk contalar kullanabilirsiniz.
• Verilen montaj vidalarını çok sıkmamaya özen gösterin, fan gövdesini çatlatabilir.
• Fan giriş ve çıkışında yeterli boşluk bırakın (en az 20mm).
• Fan önünde ve arkasında hava akışını engelleyecek kablo veya engeller bulunmamalıdır.
• Fanları seri bağlayarak (birbiri arkasına) hava akışını artırabilirsiniz.

PWM ile Hız Kontrolü

Bu fan doğrudan PWM kontrol pini içermese de, harici bir MOSFET ile PWM kontrolü yapabilirsiniz:

• N-Channel MOSFET'in Drain ucunu fanın GND bağlantısına, Source ucunu ana GND'ye bağlayın.
• MOSFET'in Gate ucunu Arduino'nun PWM pinine bir 1kΩ direnç üzerinden bağlayın.
• Arduino'dan 20-25kHz PWM sinyali ile fan hızını kontrol edebilirsiniz.
• Not: Çok düşük PWM değerlerinde (<%20) fan durabilir veya düzensiz çalışabilir.

Uygulama Alanları

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablonun kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeleri

• Güç kaynağı soğutma
• Motor sürücü devreleri
• Yüksek güçlü LED soğutma
• 3D yazıcı elektronik bölümü
• Amplifikatör soğutma
• Raspberry Pi ve benzeri tek kart bilgisayarlar

Endüstriyel Uygulamalar

• Kontrol panoları
• Endüstriyel bilgisayarlar
• Otomasyon sistemleri
• Network cihazları
• Telekomünikasyon ekipmanları
• UPS ve güç dağıtım sistemleri

Bilgisayar ve Sunucu Sistemleri

• PC kasa havalandırma
• PSU (güç kaynağı) soğutma
• Harici HDD kutuları
• NAS cihazları
• Rack sunucu sistemleri
• Oyun konsolları soğutma

Proje Örnekleri

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablo kullanılarak yapılabilecek detaylı proje örnekleri.

Sıcaklık Kontrollü Soğutma Sistemi

Bu projede, Arduino mikrodenetleyici ve sıcaklık sensörü kullanarak ortam sıcaklığına göre otomatik olarak fan hızını ayarlayan akıllı bir soğutma sistemi tasarlayabilirsiniz. Sistem, belirlenen sıcaklık seviyelerine göre fan hızını optimize ederek hem etkili soğutma sağlar hem de enerji tasarrufu yapar.

Bileşenler olarak IC-216 fan, Arduino Uno/Nano, DHT22 sıcaklık sensörü, IRF540 MOSFET, 10kΩ direnç, 1kΩ direnç ve 12V güç kaynağı kullanabilirsiniz. Fanın hız kontrolü için MOSFET ile PWM modülasyonu yapılır, sıcaklık sensöründen alınan verilere göre PWM değeri ayarlanır.

Sisteme OLED ekran ekleyerek sıcaklık ve fan hızı bilgilerini gösterebilir, potansiyometre ile manuel geçersiz kılma özelliği ekleyebilirsiniz. Daha gelişmiş versiyonu için ESP8266/ESP32 kullanarak Wi-Fi üzerinden uzaktan izleme ve kontrol özellikleri eklenebilir. Alarm veya bildirim fonksiyonları ile kritik sıcaklık durumlarında uyarı verebilirsiniz.

Çok Kanallı Fan Kontrol İstasyonu

Bu projede, birden fazla IC-216 fanı kontrol edebilen ve izleyebilen merkezi bir kontrol istasyonu tasarlayabilirsiniz. Bu sistem, elektronik laboratuvarları, sunucu odaları veya birden fazla soğutma bölgesi olan projelerde kullanışlıdır.

Ana bileşenler olarak 4-8 adet IC-216 fan, Arduino Mega, çoklu MOSFET sürücü devresi, sıcaklık sensörleri, röle modülü ve LCD ekran kullanabilirsiniz. Her fan için ayrı sıcaklık sensörü ve MOSFET sürücü kullanarak bağımsız kontrol sağlanır.

Sistem, her bölge için ayrı sıcaklık profilleri ve fan hızı ayarları yapabilir. LCD ekranda tüm bölgelerin sıcaklık ve fan durumlarını gösterebilir, kritik durumlar için alarm özellikleri ekleyebilirsiniz. USB veya SD kart ile veri kayıt özelliği ekleyerek sıcaklık trendlerini izleyebilir ve analiz edebilirsiniz. Röle modülü ile kritik durumlarda ana sistemlerin güç kontrolünü yapabilirsiniz.

Taşınabilir Soğutma ve Havalandırma Ünitesi

Bu projede, IC-216 fanları kullanarak taşınabilir, pil ile çalışan bir soğutma ve havalandırma ünitesi tasarlayabilirsiniz. Bu ünite, kamp, seyahat veya elektrik kesintisi durumlarında kullanılabilir.

Gereken bileşenler olarak 2-4 adet IC-216 fan, 12V lipo/li-ion pil paketi, şarj kontrol devresi, adım yükseltici/düşürücü regülatör, potansiyometre ve güç anahtarları kullanabilirsiniz. Kompakt ve taşınabilir bir tasarım için 3D baskı muhafaza oluşturabilirsiniz.

Ünite, akış yönünü değiştirmek için fanların yönünü değiştirebilir, kademeli hız kontrolü için potansiyometre veya düğmeler içerebilir. Güç tasarrufu için zamanlayıcı ve otomatik kapanma özellikleri ekleyebilirsiniz. Solar panel ile pil şarj özelliği ekleyerek uzun süreli kullanım sağlayabilirsiniz. USB çıkışı ile telefon şarjı gibi ek özellikler ekleyerek çok fonksiyonlu bir cihaz oluşturabilirsiniz.

Sorun Giderme ve İpuçları

IC-216 Kare Fan 80x80x25mm 12V DC 3 Kablo kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Fan Çalışmıyor: Güç bağlantısını kontrol edin. Voltajın 12V olduğunu doğrulayın. Kablo kısa devre yapmış olabilir. Terminal bağlantılarını kontrol edin.
• Anormal Gürültü: Fan pervanesinde toz birikmiş olabilir, temizleyin. Montaj vidalarını gevşetin, aşırı sıkı olabilir. Yabancı cisim kontrolü yapın.
• Düşük Hava Akışı: Giriş veya çıkıştaki engelleri kaldırın. Fan filtresini temizleyin. Voltajın düşük olup olmadığını kontrol edin.
• RPM Sinyali Alınamıyor: Sarı kablonun bağlantısını kontrol edin. Sinyal kablosunda pull-up direnci (10kΩ) kullanın. Dijital pin ayarlarınızı kontrol edin.
• Titreşim ve Sarsıntı: Kauçuk ara parçalar kullanın. Fan dengesini kontrol edin. Montaj yüzeyinin düz olduğundan emin olun.

Performans İpuçları

• Düzenli olarak fana biriken tozları basınçlı hava ile temizleyin
• Hava akışını optimize etmek için fanları paralel değil seri düzende yerleştirin
• Sessiz çalışma için düşük RPM'de çalıştırın veya kauçuk titreşim önleyiciler kullanın
• Ömrü uzatmak için fanı sürekli maksimum hızda çalıştırmaktan kaçının
• Doğru soğutma için fan boyutunu soğutulacak alanın en az %60'ı kadar seçin
• Hava akışının soğutulacak bileşen üzerinden geçtiğinden emin olun
