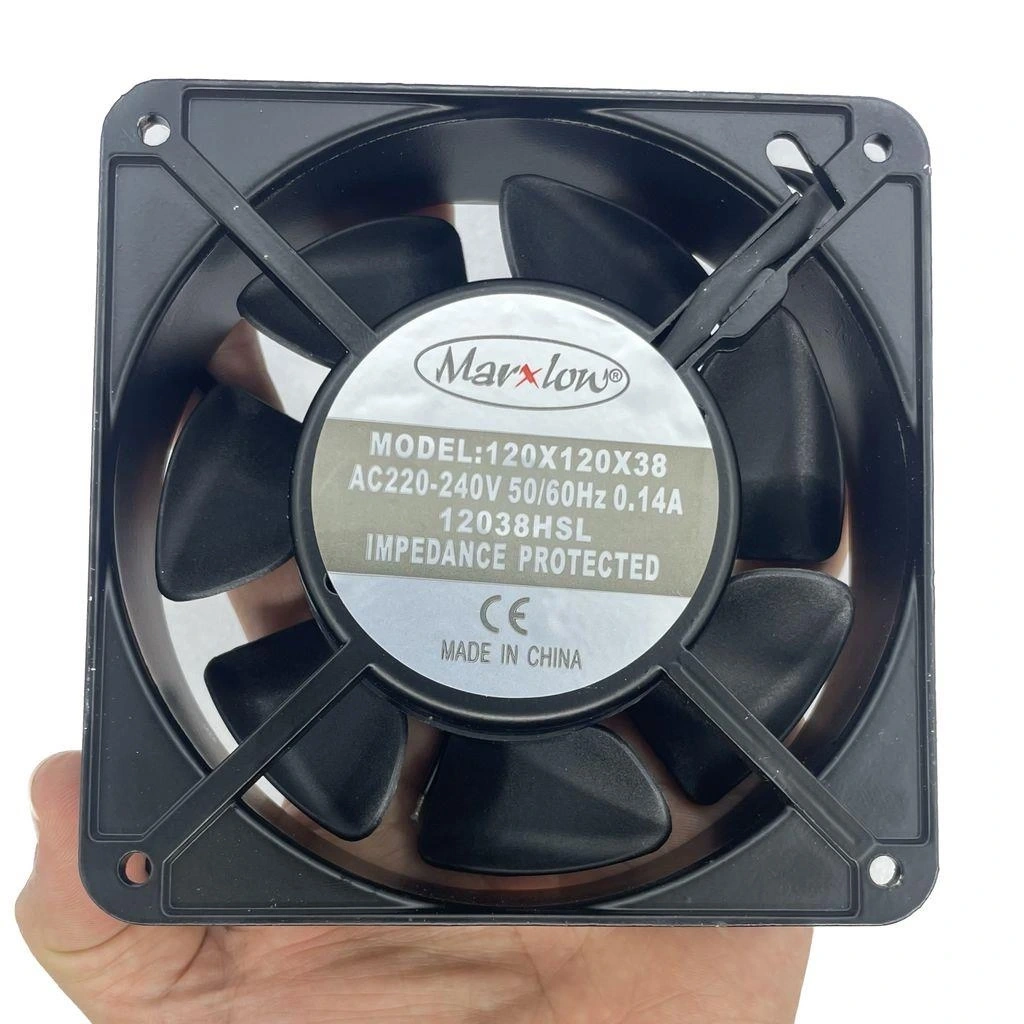

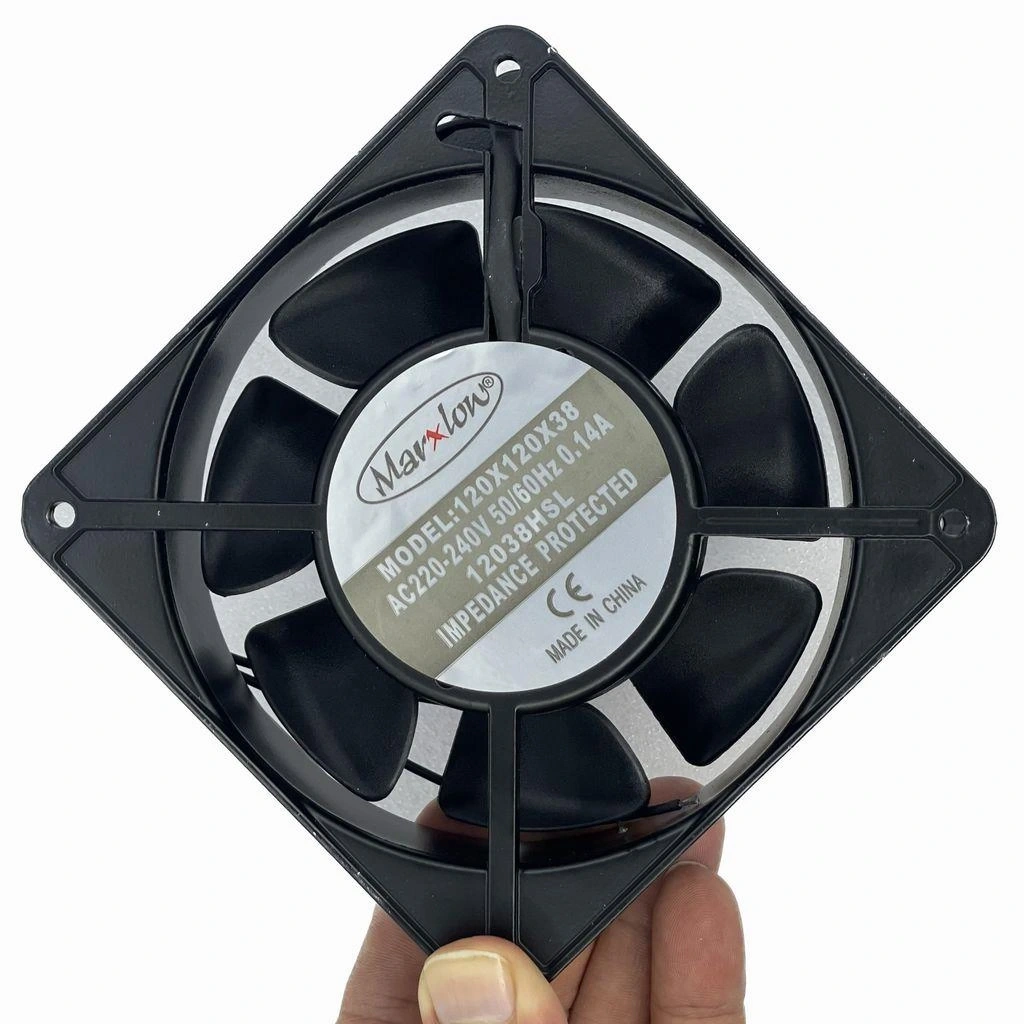

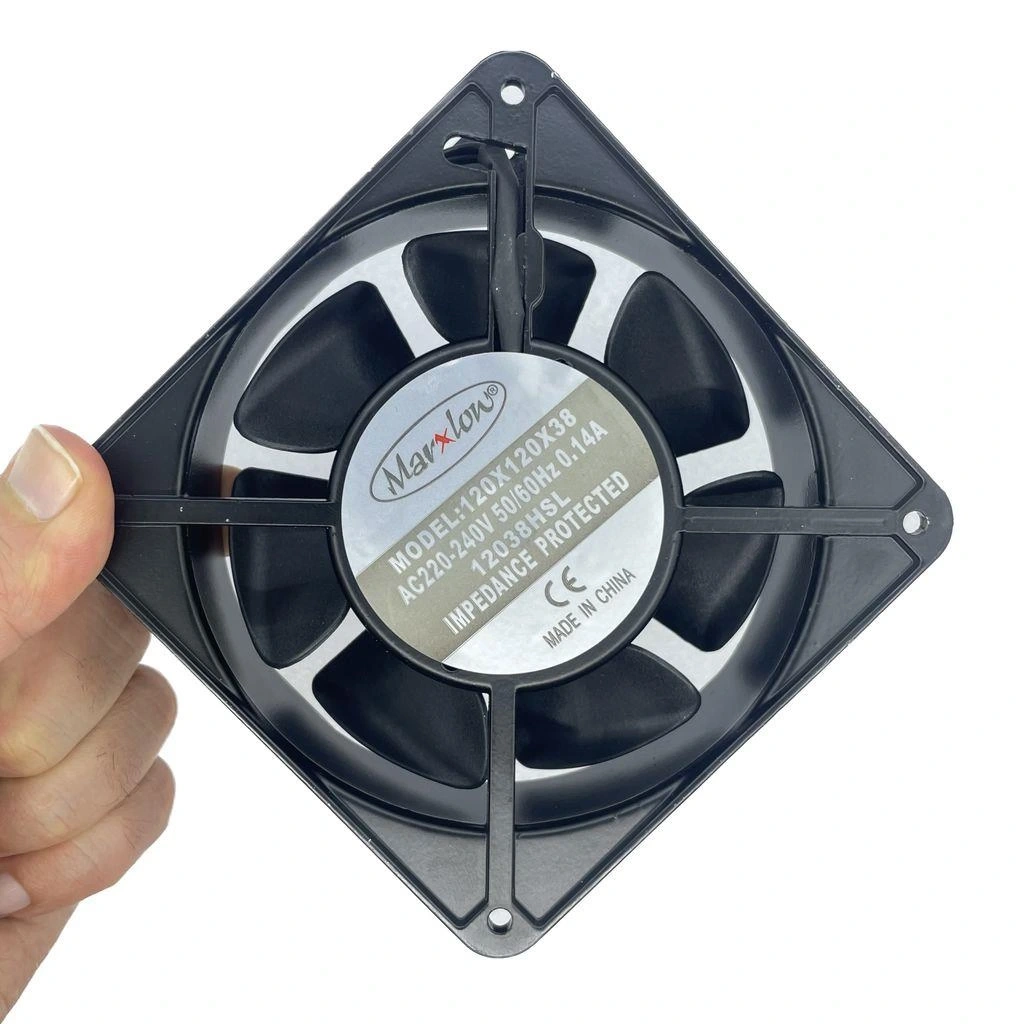

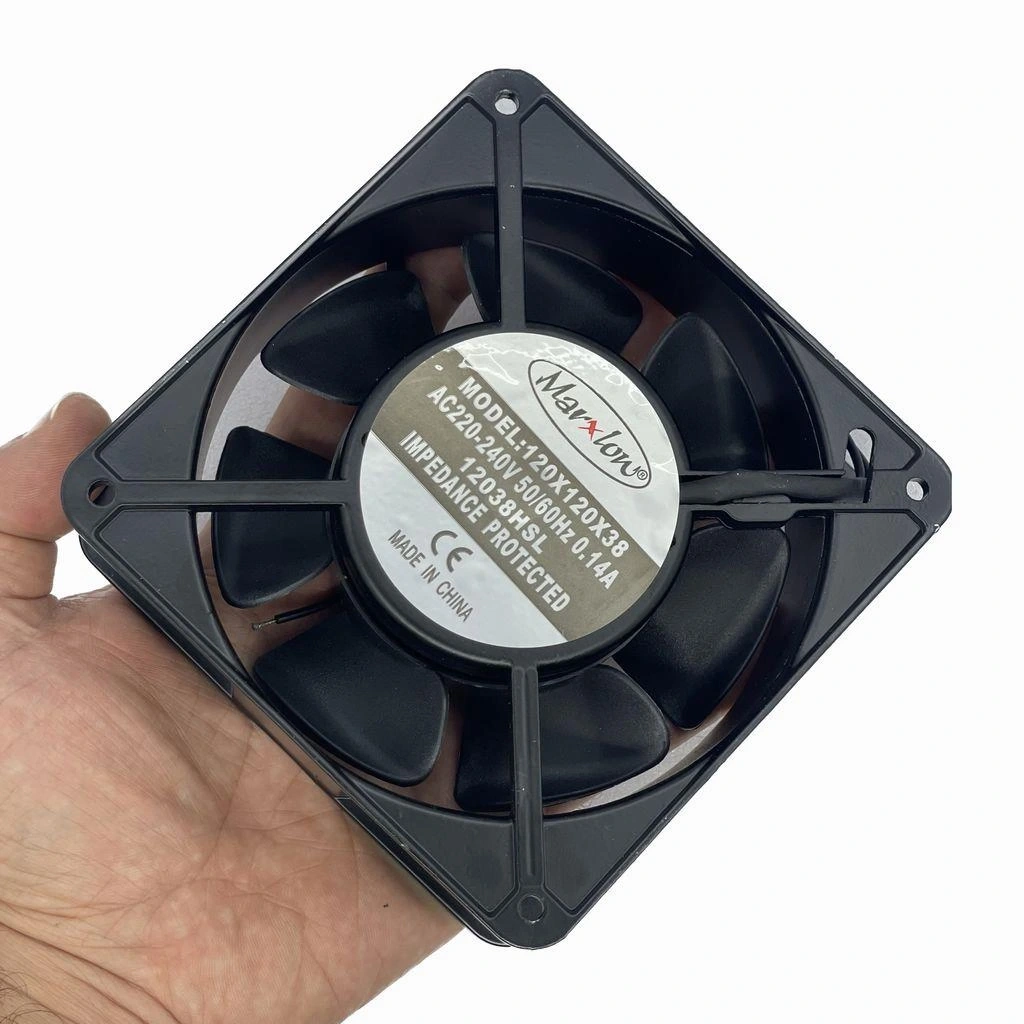

IC-217 Kare Fan 120x120x38mm 220V AC

IC-217 Kare Fan 120x120x38mm 220V AC

IC-217 Kare Fan, 120x120x38mm boyutlarında yüksek hava akışı sağlayan güçlü bir 220V AC fandır. Endüstriyel tasarıma sahip bu fan, doğrudan şebeke elektriği ile çalışır ve güçlü soğutma performansı sunar. Dayanıklı gövde yapısı ve rulman teknolojisi sayesinde uzun ömürlü kullanım için tasarlanmıştır.

Optimize edilmiş pervane tasarımı ile yüksek hava akışı ve basınç oluşturarak, elektronik sistemlerin, pano ve kabinlerin, endüstriyel ekipmanların etkin şekilde soğutulmasını sağlar. Kompakt boyutlarına rağmen güçlü hava debisi ile çalışma ortamının sıcaklığını düşürür.

Premium kalitesiyle öne çıkan IC-217 Kare Fan, endüstriyel otomasyon sistemleri, elektrik panoları, Arduino ve kontrol sistemleri için ideal bir soğutma çözümüdür.

---

Teknik Özellikler

Bu bölümde IC-217 Kare Fan'ın detaylı teknik özellikleri listelenmektedir.

• Model: IC-217
• Boyutlar: 120x120x38mm (Genişlik x Yükseklik x Derinlik)
• Çalışma Voltajı: 220-240V AC
• Frekans: 50/60 Hz
• Güç Tüketimi: 18-22W
• Hava Akış Hızı: 80-95 CFM (Cubic Feet per Minute)
• Hava Basıncı: 0.18-0.25 inç-H?O
• Dönüş Hızı: 2200-2500 RPM
• Gürültü Seviyesi: 40-44 dB(A)
• Rulman Tipi: Bilyeli Rulman
• Kablo Uzunluğu: Yaklaşık 30 cm
• Kablo Tipi: 2 telli (Faz+Nötr)
• Gövde Malzemesi: Yüksek kaliteli plastik (UL94V-0 sınıfı yanmaz)
• Pervane Malzemesi: Yüksek dayanımlı plastik
• Motor Tipi: AC İndüksiyon motoru
• Montaj Delikleri: 4 köşede, 105x105mm merkezli
• Vida Deliği Çapı: 4.5mm
• Hava Akış Yönü: Etiket tarafından karşı tarafa doğru
• IP Koruma Sınıfı: IP20
• Çalışma Sıcaklığı: -10°C ile +70°C arası

---

Kullanım Avantajları

IC-217 Kare Fan'ın sağladığı temel avantajlar aşağıda listelenmiştir.

• Doğrudan Şebeke Beslemesi: 220V AC ile çalışması ekstra güç kaynağı ihtiyacını ortadan kaldırır.
• Yüksek Hava Akışı: 80-95 CFM değeri ile etkin soğutma kapasitesi.
• Uzun Ömürlü Rulman: Bilyeli rulman yapısı ile uzun süreli kesintisiz kullanım.
• Güçlü Basınç: 0.18-0.25 inç-H?O basınç değeri ile dar alanlarda bile etkin soğutma.
• Optimize Gürültü Seviyesi: Verimli aerodinamik tasarım ile düşük ses emisyonu.
• Dayanıklı Gövde: Yüksek kaliteli, yangına dayanıklı malzeme kullanımı.
• Kolay Montaj: Standart 120mm boyut ve dört köşedeki montaj delikleri ile kolay kurulum.
• Endüstriyel Sınıf Kalite: Zorlu çalışma koşullarına dayanıklı yapı.
• Yüksek Hava Tahliye Kapasitesi: Geniş pervane yapısı ile etkili hava sirkülasyonu.
• Geniş Çalışma Sıcaklığı Aralığı: -10°C ile +70°C arasında güvenilir performans.

---

İdeal Kullanım Alanları

Bu AC fan'ın tipik kullanım alanları aşağıda listelenmiştir.

• Elektrik Panoları: Endüstriyel kontrol panolarında sıcaklık kontrolü
• Elektronik Cihaz Soğutma: Yüksek ısı üreten elektronik ekipmanlar için
• Endüstriyel Makineler: CNC, kaynak makineleri ve endüstriyel donanımlar
• Telekomünikasyon Kabinleri: Network ve telekomünikasyon ekipmanları
• Server Odaları: Küçük sunucu odaları ve veri merkezleri
• Aydınlatma Sistemleri: Yüksek güçlü LED ve endüstriyel aydınlatma sistemleri
• Güç Kaynakları: Büyük güç kaynakları ve güç dönüştürücüler
• Isı Üretim Ekipmanları: Fırınlar, ısıtıcılar ve endüstriyel ısıtma ekipmanları
• HVAC Sistemleri: Isıtma, havalandırma ve soğutma sistemleri
• Laboratuvar Ekipmanları: Hassas laboratuvar cihazları ve test ekipmanları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, fan performansını ve ömrünü etkiler.

---

AC Fan Teknolojisi ve Performans Özellikleri

AC fanların çalışma prensipleri ve IC-217 modelinin performans değerlendirmesi.

AC fanlar, alternatif akım ile çalışan indüksiyon motorlarını kullanarak mekanik hava hareketi oluşturan soğutma bileşenleridir. IC-217 modeli, endüstriyel uygulamalar için optimize edilmiş bir AC fan teknolojisine sahiptir.

AC Fan Çalışma Prensibi:

Alternatif akım motorlu fanların temel çalışma mekanizması:

• İndüksiyon Motoru: Alternatif akımın oluşturduğu değişken manyetik alan ile dönen rotorlu yapı.
• Sabit Hız Karakteristiği: Şebeke frekansı ile senkronize, nispeten sabit dönüş hızı.
• Kendinden Yol Alma: Harici sürücü devresi gerektirmeyen basit elektriksel yapı.
• Şebeke Uyumluluğu: 220-240V AC şebeke gerilimine doğrudan bağlanabilme.
• Tork Özelliği: Başlangıçta yüksek tork ile güçlü kalkış yeteneği.

Bu özellikleri ile AC fanlar, fan çeşitleri arasında endüstriyel uygulamalar için yaygın tercih edilmektedir.

Hava Akış Mekanizması ve Aerodinamik Yapı:

IC-217'nin hava hareketi oluşturma prensipleri:

• Eksenel Akış Tasarımı: Hava akışını motor ekseni doğrultusunda ilerleten yapı.
• Optimize Kanat Geometrisi: Minimum türbülans ve maksimum hava hareketiyle gürültüyü azaltan tasarım.
• Yönlendirilmiş Akış: Giriş ve çıkış arasında doğrusal hava hareketi oluşturma.
• Basınç/Akış Oranı: 0.18-0.25 inç-H?O basınç değeri ile güçlü hava itiş kabiliyeti.
• Pervane Verimliği: Enerji tüketimini optimize ederek maksimum hava hareketi sağlayan yapı.

Bu aerodinamik özellikler, fan'ın çeşitli soğutma uygulamalarında etkin performans göstermesini sağlar.

Rulman Teknolojisi ve Ömür Beklentisi:

IC-217'nin kullanım ömrünü belirleyen mekanik bileşenler:

• Bilyeli Rulman Yapısı: Metal bilyeler üzerinde dönen şaft sistemi ile düşük sürtünme.
• Ömür Beklentisi: Ortalama 50,000-70,000 saat sürekli çalışma kapasitesi.
• Sürtünme Karakteristiği: Ömür boyunca düşük ve kararlı sürtünme katsayısı.
• Yüksek Sıcaklık Toleransı: 70°C'ye kadar yüksek sıcaklık ortamlarında güvenilir çalışma.
• Titreşim Kontrolü: Rulman yapısının dengesiz dönüşleri ve titreşimleri absorbe etme yeteneği.

Bilyeli rulman teknolojisi, AC fanların uzun ömürlü ve güvenilir çalışmasının temel belirleyicisidir.

---

Elektriksel Özellikler ve Güvenlik Bilgileri

IC-217 AC fan'ın elektriksel karakteristikleri, güvenli kurulum ve kullanım için önemli bilgiler.

220V AC ile çalışan IC-217 fan, endüstriyel standartlara uygun elektriksel özelliklere sahiptir ve doğru kullanıldığında güvenli bir soğutma çözümü sunar.

Elektriksel Karakteristikler:

Fan'ın elektrik sistemi ile ilgili teknik detaylar:

• Nominal Gerilim: 220-240V AC (±10% tolerans)
• Çalışma Frekansı: 50/60 Hz (ülke şebeke frekansına uyumlu)
• Başlangıç Akımı: Normal çalışma akımının 2-3 katı (anlık)
• Çalışma Akımı: 0.08-0.10A (yaklaşık)
• Güç Tüketimi: 18-22W (tam yükte)

Bu elektriksel özellikler, Voltaj.Net'te bulunan diğer endüstriyel bileşenlerle uyumlu çalışmasını sağlar.

Güvenli Kurulum ve Kablolama İpuçları:

Elektrik güvenliği için önerilen uygulamalar:

• Güç İzolasyonu: Montaj veya bakım öncesi tam güç kesimi yapılmalıdır.
• Kablo Bağlantıları: Faz ve nötr bağlantıları için uygun kablo pabuçları kullanılmalıdır.
• Topraklama: Metal gövdeli sistemlerde fan gövdesi uygun şekilde topraklanmalıdır.
• Sigorta Koruması: Devreye uygun değerde (genellikle 1A) sigorta eklenmesi önerilir.
• Kablo Kesiti: En az 0.75mm² kesitli kablo kullanılmalıdır.

Bu güvenlik önlemleri, uzun süreli ve güvenli çalışma sağlar.

Elektriksel Koruma Mekanizmaları:

Fan'ın dahili ve harici koruma yöntemleri:

• Termal Koruma: Aşırı ısınmaya karşı dahili termal koruma (bazı modellerde).
• İzolasyon Sınıfı: Class B izolasyon ile 130°C'ye kadar dayanıklı sargı yapısı.
• EMI/RFI Uyumluluğu: Elektromanyetik girişim standartlarına uygunluk.
• Aşırı Akım Koruması: Harici devre kesici veya sigorta ile sağlanmalıdır.
• Yalıtım Direnci: 500V DC'de minimum 100 MΩ yalıtım direnci.

Bu koruma mekanizmaları, hem fan'ın kendisini hem de bağlı olduğu sistemi elektriksel hasarlardan korur.

---

Hava Akış Hesaplamaları ve Doğru Fan Seçimi

Soğutma ihtiyaçlarına göre doğru fan seçimi ve hava akış hesaplamaları.

Elektronik sistemlerin etkin soğutulması için fan seçiminde hava akışı, basınç ve ısı transfer kapasitesi gibi faktörlerin hesaplanması ve anlaşılması kritik öneme sahiptir.

Temel Hava Akışı Kavramları:

Fan performansını değerlendirmede kullanılan temel parametreler:

• CFM (Cubic Feet per Minute): Bir dakikada taşınan hava hacmi, temel debi ölçüsü.
• Statik Basınç: Fan'ın havanın direncine karşı oluşturabildiği basınç gücü.
• Debi-Basınç Eğrisi: Artan basınç ile azalan hava debisi arasındaki ilişki.
• İmpedans: Hava akışına karşı sistem tarafından oluşturulan direnç.
• Çalışma Noktası: Fan eğrisi ile sistem impedans eğrisinin kesiştiği optimum çalışma koşulu.

Bu kavramlar, fan çeşitleri arasından sistem gereksinimlerine en uygun modeli seçmekte kritik rol oynar.

Soğutma İhtiyacı Hesaplama:

Bir sistemin soğutma gereksinimlerini belirlemek için yöntemler:

• Termal Güç Hesabı: Q(Watt) = Sistem Güç Tüketimi × Isıya Dönüşen Oran (genelde %70-90).
• Gerekli Hava Akışı: CFM = (3.16 × Q(Watt)) ÷ ΔT(°C), ΔT giriş-çıkış sıcaklık farkıdır.
• Kabin Değişim Oranı: Kabin hacminin dakikada kaç kez tamamen yenilenmesi gerektiği.
• Kritik Bileşen Analizi: En sıcak bileşenlerin belirlenmesi ve yerel soğutma ihtiyaçları.
• Güvenlik Faktörü: Hesaplanan değerin %20-30 üzerinde kapasite seçimi önerilir.

Bu hesaplamalar, IC-217 gibi bir fan'ın belirli bir uygulamaya uygunluğunu değerlendirmede yardımcı olur.

Doğru Fan Yerleşimi ve Hava Akış Stratejileri:

Optimum soğutma için fan konumlandırma prensipleri:

• Pozitif Basınç Stratejisi: Kabine giren hava çıkandan fazla, toz girişini azaltır.
• Negatif Basınç Stratejisi: Çıkan hava girenden fazla, maksimum ısı tahliyesi sağlar.
• Çapraz Havalandırma: Giriş ve çıkış fanlarının zıt duvarlarda konumlandırılması.
• Bileşen Dizilimi: Hava akışının kritik bileşenler üzerinden geçecek şekilde yönlendirilmesi.
• Sıcak Nokta Yönetimi: En yüksek ısı üreten bileşenlere yönelik direkt hava akışı sağlanması.

Doğru fan yerleşimi ve hava akış stratejisi, aynı fan ile çok daha etkin soğutma sağlayabilir.

---

Endüstriyel Uygulamalar ve Montaj Konfigürasyonları

IC-217 AC fan'ın çeşitli endüstriyel uygulamalardaki kullanımı ve montaj seçenekleri.

120x120x38mm boyutlara sahip IC-217 AC fan, endüstriyel ortamlarda çeşitli soğutma ihtiyaçlarına cevap verebilecek esneklikte montaj ve konfigürasyon seçenekleri sunar.

Elektrik Panoları ve Kontrol Kabinleri:

Kontrol sistemlerinde kullanım senaryoları ve montaj teknikleri:

• Termostat Kontrolü: Isı anahtarı veya termostat ile otomatik fan kontrolü.
• Filtreli Fan Üniteleri: Toz filtresi eklenmiş giriş fanları ile temiz hava sağlama.
• Havalandırma Panjurları: Montaj plakalarına uygun havalandırma açıklıkları oluşturma.
• Zone Soğutma: Isı üreten bileşenler yakınına yerleştirilmiş noktasal soğutma.
• Çift Yönlü Havalandırma: Giriş ve çıkış fanlarının koordineli çalışması.

Bu konfigürasyonlar, kontrol panolarında hassas elektronik ekipmanların güvenli çalışma sıcaklıklarında tutulmasını sağlar.

Endüstriyel Makine Uygulamaları:

Üretim ekipmanları ve makinelerdeki soğutma çözümleri:

• Motor Soğutma: Elektrik motorları ve sürücüler için doğrudan hava akışı sağlama.
• Güç Elektroniği: IGBT, tristör ve güç transistörleri gibi yüksek ısı üreten bileşenlerin soğutulması.
• CNC Elektronik Bölmeleri: Hassas kontrol elektroniğinin aşırı ısınmadan korunması.
• Kaynak Makineleri: Yüksek akım transformatörleri ve güç kaynakları için zorlu soğutma çözümleri.
• Endüstriyel PC'ler: Zorlu ortamlardaki endüstriyel bilgisayarların içinde kullanım.

Bu uygulamalar, IC-217 fan'ın endüstriyel ortamlarda sunduğu çözümlerin çeşitliliğini gösterir.

Yaratıcı Montaj Çözümleri:

Standart dışı uygulamalar için alternatif montaj teknikleri:

• Titreşim İzolatörleri: Kauçuk veya silikon desteklerle titreşim ve gürültü azaltma.

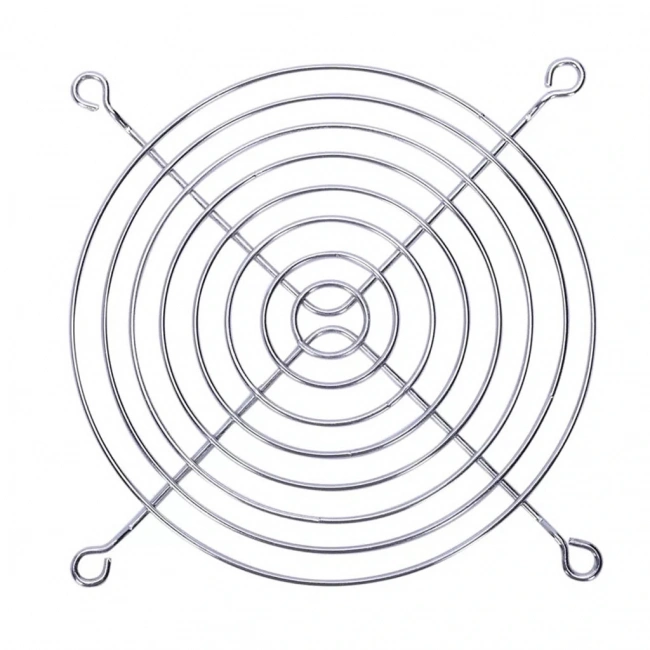

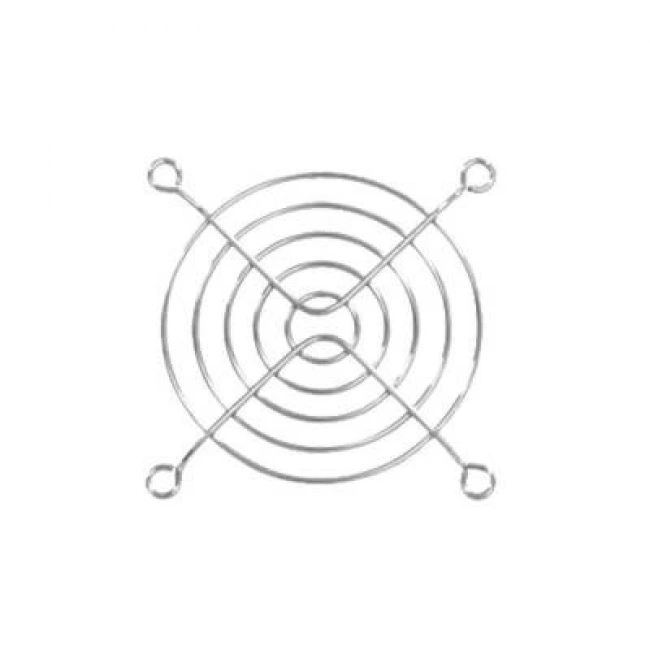

• Fan Izgara ve Koruyucular: Personel güvenliği ve fan koruması için metal ızgaralar.
• Hava Kanalı Adaptörleri: Havanın belirli alanlara yönlendirilmesi için özel adaptörler.
• Yedekli Fan Sistemleri: Kritik sistemler için paralel bağlı yedek fan konfigürasyonları.
• Hız Kontrolü: Triyak temelli basit hız kontrol devreleri ile değişken soğutma kapasitesi.

Bu montaj seçenekleri, IC-217 fan'ın çeşitli özel ihtiyaçlara adapte edilebilmesini sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-217 Kare Fan 120x120x38mm 220V AC

---
