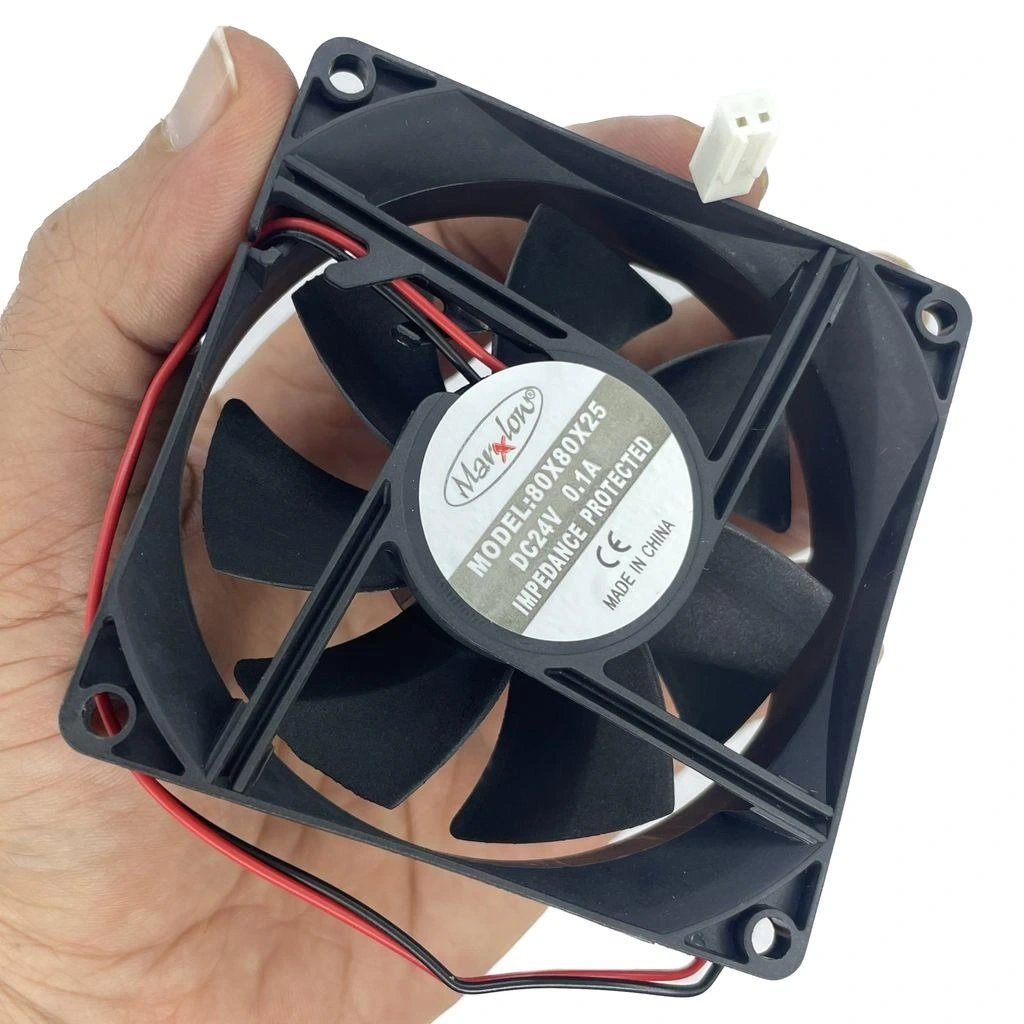

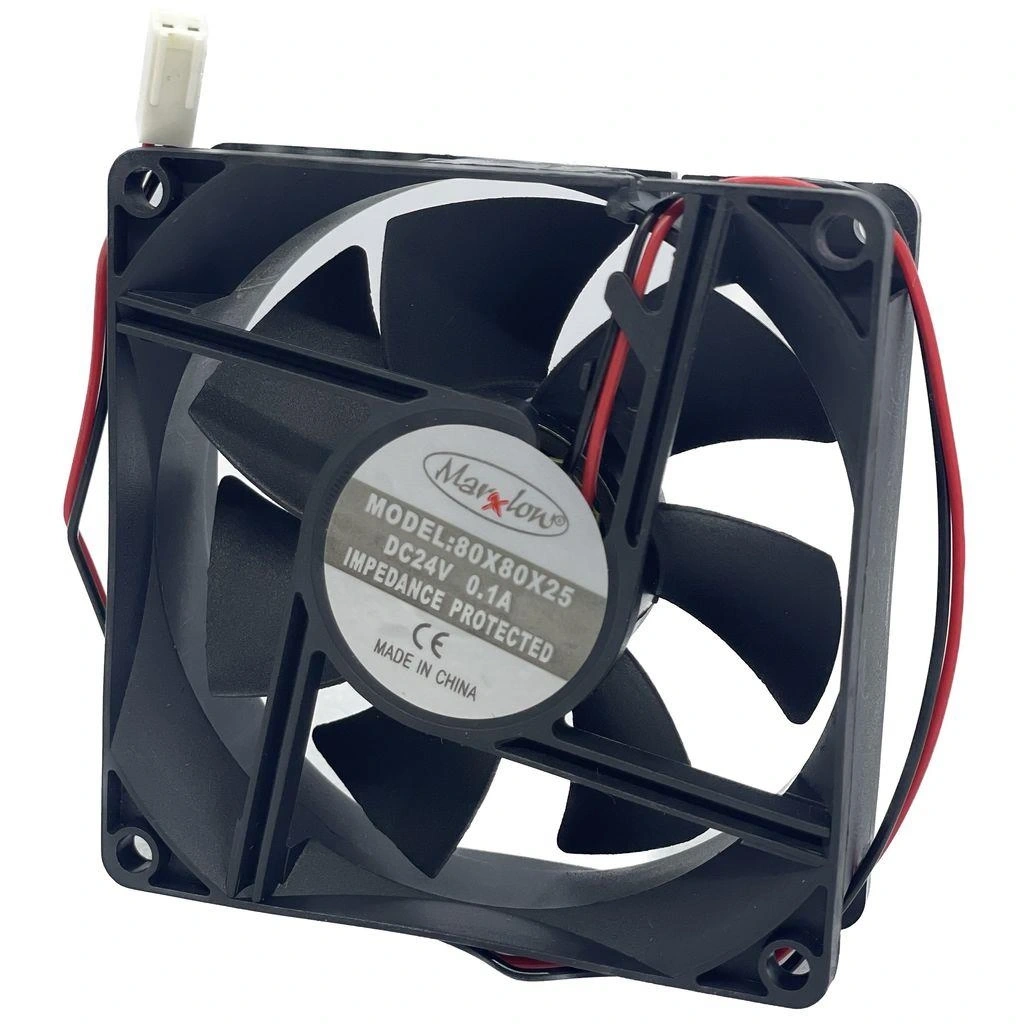

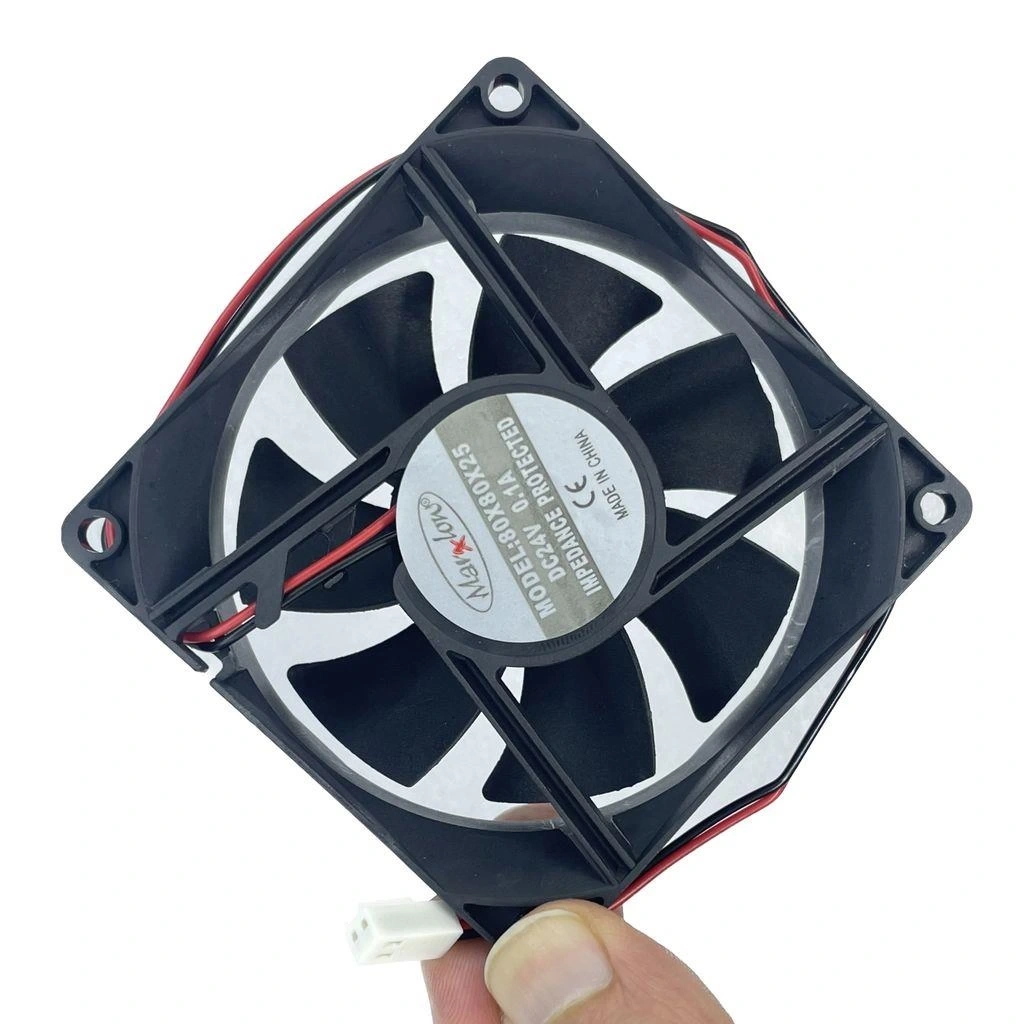

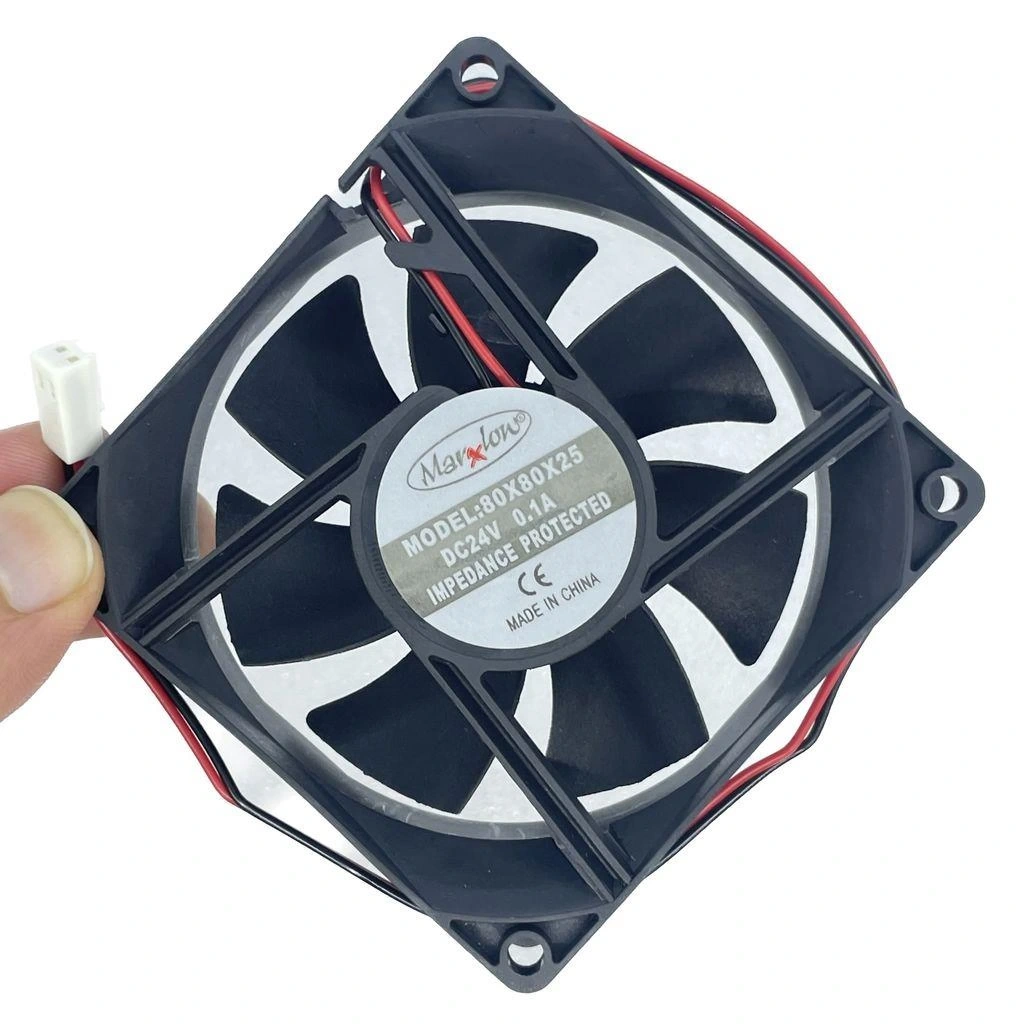

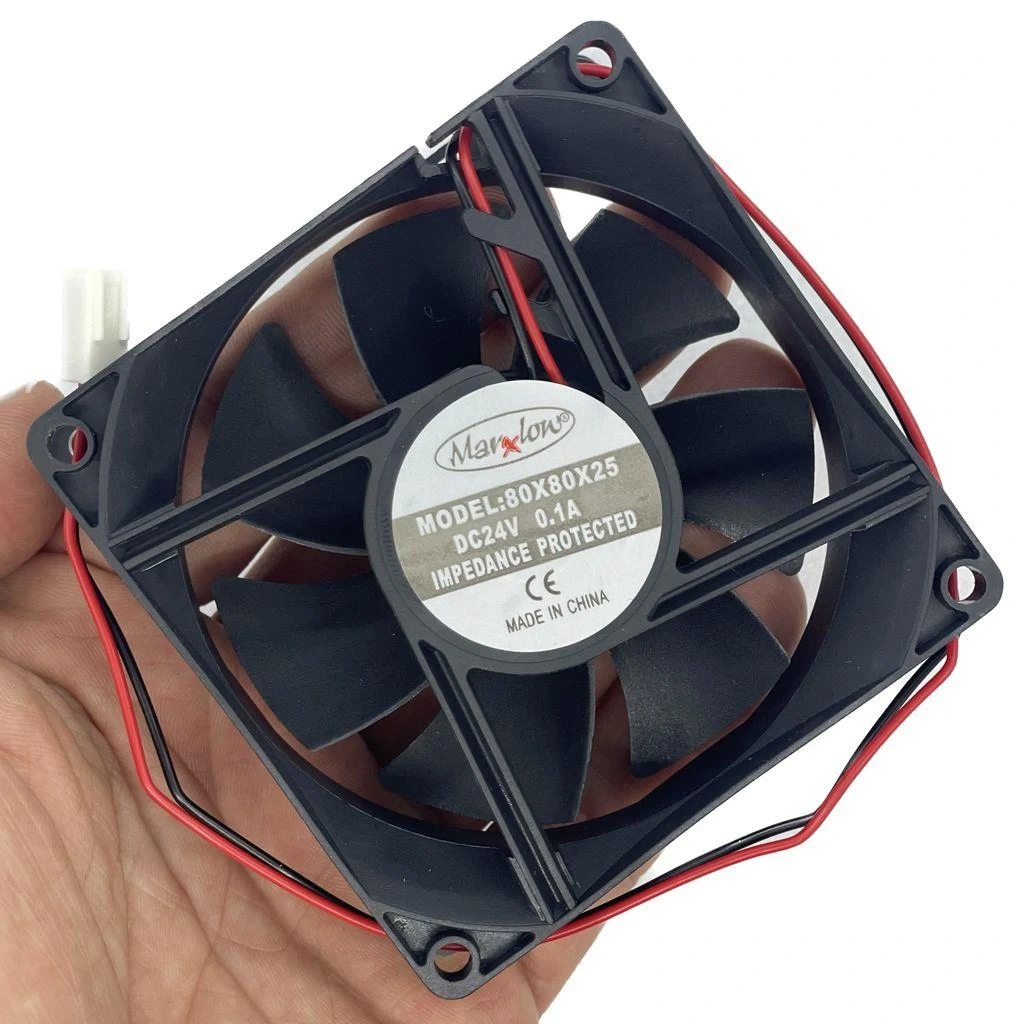

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablo

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablo

IC-216A Kare Fan, 80x80x25mm boyutlarında 24V DC çalışma gerilimine sahip yüksek kaliteli bir soğutma fanıdır. Endüstriyel ekipmanlar, güç kaynakları ve elektronik kontrol panelleri için ideal soğutma çözümü sunar.

2 kablolu basit bağlantı yapısıyla kolayca kullanılabilen bu fan, yüksek hava akış hızı ve düşük gürültü seviyesiyle öne çıkar. Arduino tabanlı projelerde uygun voltaj regülasyonu ile güvenle kullanılabilir.

Uzun ömürlü rulman yapısı sayesinde kesintisiz çalışma sunan bu fan, yüksek performanslı soğutma gerektiren uygulamalar için mükemmel bir seçimdir. Kompakt boyutları sayesinde dar alanlarda bile etkili soğutma sağlar.

IC-216A fan, Fan Çeşitleri kategorisinin en güvenilir 24V modellerinden biridir ve endüstriyel sistemlerde, robotik projelerde ve hassas elektronik ekipmanlarda yaygın olarak kullanılmaktadır.

Teknik Özellikler

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablonun detaylı teknik özellikleri aşağıda listelenmiştir.

• Boyutlar: 80mm x 80mm x 25mm
• Çalışma Voltajı: 24V DC>
• Kablo Sayısı: 2 (Güç ve GND)
• Bağlantı Tipi: 2-pin konnektör (2.54mm pitch)
• Devir Hızı: 3000±10% RPM
• Hava Akış Hızı: 45 CFM (76.5 m³/saat)
• Statik Basınç: 3.0 mmH?O
• Çalışma Akımı: 0,10A (±10%)
• Güç Tüketimi: 2.4W
• Gürültü Seviyesi: 32 dBA
• Rulman Tipi: Yataklı rulman (Sleeve bearing)
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Beklenen Ömür: 35,000 saat (25°C)
• Kablo Uzunluğu: Yaklaşık 30cm
• Malzeme: PBT plastik gövde
• Renk: Siyah

Paket İçeriği

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablo paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x IC-216A Kare Fan 80x80x25mm 24V DC

Bağlantı ve Kullanım

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablonun bağlantı şeması ve kullanım talimatları.

Kablo Bağlantısı

2 kablolu fanın bağlantı detayları:

• Kırmızı Kablo: +24V DC (güç)
• Siyah Kablo: GND (toprak)

Fan, 2-pin konnektörü ile doğrudan 24V güç kaynaklarına veya kontrol kartlarına bağlanabilir.

Montaj İpuçları

• Fanı monte ederken hava akış yönüne dikkat edin. Gövde üzerindeki ok işareti veya fan kanatlarının eğimi, akış yönünü gösterir.
• Fanı soğutulacak bileşenden uzağa doğru üfleyecek şekilde yerleştirin, böylece sıcak hava uzaklaştırılır.
• Titreşimi azaltmak için kauçuk contalar veya silikon montaj aparatları kullanabilirsiniz.
• Montaj vidalarını aşırı sıkmaktan kaçının, fan gövdesinde çatlamalara neden olabilir.
• Giriş ve çıkış taraflarında en az 20mm boşluk bırakın, aksi halde hava akışı kısıtlanabilir.

24V DC Besleme

24V DC beslemesi için kullanılabilecek yöntemler:

• 24V DC güç adaptörü (en basit çözüm)
• 24V akü veya batarya
• Step-up DC-DC dönüştürücü (düşük voltajdan 24V elde etmek için)
• Endüstriyel güç kaynakları

Arduino veya diğer mikrodenetleyicilerle kullanım için 24V-5V seviye dönüştürücü gerekebilir.

Hız Kontrolü

Fanın hızını kontrol etmek için şu yöntemler kullanılabilir:

• PWM Kontrolü: N-Channel MOSFET (IRFZ44N, IRL540 vb.) ve Arduino PWM çıkışı kullanarak.
• Voltaj Regülasyonu: Giriş voltajını düşürerek (20V-24V arası, 20V altına düşmemelidir).
• Harici Fan Kontrolörü: Endüstriyel fan hız kontrol modülleri kullanarak.

Not: PWM kontrolünü düşük frekanslarda yapmak, fandan ses gelmesine neden olabilir. En az 20kHz frekans kullanın.

Uygulama Alanları

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablonun kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Uygulamalar

• Kontrol panoları ve kabinleri
• PLC ve otomasyon sistemleri
• CNC makineleri
• Endüstriyel güç kaynakları
• Kaynak makineleri
• Motor sürücü üniteleri

Elektronik Ekipmanlar

• 24V güç kaynakları
• LED sürücü soğutma
• Yüksek güçlü amplifikatörler
• Telekomünikasyon ekipmanları
• Sunucu sistemleri
• Medikal cihazlar

Robotik ve Özel Projeler

• Robot kontrol sistemleri
• 3D yazıcı elektronik bölümleri
• Taşınabilir soğutma üniteleri
• Lazer kesim makineleri
• Araç içi elektronik soğutma
• Solar sistem inverter soğutma

Proje Örnekleri

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablo kullanılarak yapılabilecek detaylı proje örnekleri.

Endüstriyel Kontrol Panosu Soğutma Sistemi

Bu projede, IC-216A fanlarını kullanarak akıllı bir kontrol panosu soğutma sistemi tasarlayabilirsiniz. Sistem, panel içindeki sıcaklığı sürekli izleyerek fanları gerektiğinde etkinleştirir ve elektronik bileşenlerin güvenli sıcaklık aralığında çalışmasını sağlar.

Ana bileşenler olarak IC-216A fanlar, sıcaklık sensörleri (DS18B20 veya DHT22), Arduino Mega veya endüstriyel PLC, MOSFET sürücü devresi ve 24V güç kaynağı kullanabilirsiniz. Kontrol panosu içindeki stratejik noktalara yerleştirilen sensörler sıcaklık haritası oluşturur.

Sistem, belirlenen sıcaklık eşiklerine göre fanları kademeli olarak kontrol eder. Düşük sıcaklıklarda fanlar düşük hızda veya tamamen kapalı olabilir, sıcaklık yükseldikçe otomatik olarak hız artar. Sistem ayrıca çalışma saatlerini kaydederek fan ömrünü izleyebilir ve bakım zamanını tahmin edebilir. Uzaktan izleme için Modbus, RS485 veya Ethernet arayüzü eklenebilir.

Güneş Enerjisi İnverter Soğutma Sistemi

Bu projede, IC-216A fanlar kullanılarak 24V DC beslemeli bir güneş enerjisi inverteri için akıllı soğutma sistemi geliştirebilirsiniz. Bu sistem, inverter verimini artırır ve aşırı ısınmadan kaynaklanan kapanmaları önler.

Projede IC-216A fanlar, sıcaklık sensörleri, mikrodenetleyici, MOSFET sürücüler ve doğrudan güneş panelinden veya inverter sisteminin 24V DC hattından besleme kullanılır. İnverterin kritik bileşenlerine (MOSFET'ler, transformatör, soğutucular) sıcaklık sensörleri yerleştirilir.

Soğutma sistemi, inverter yüküne ve iç sıcaklığa bağlı olarak adapte olur. Düşük yük durumlarında enerji tasarrufu için fanlar düşük hızda çalışır. Aşırı ısınma durumlarında maksimum soğutma kapasitesi sağlanır. Sistem, güneş enerjisi uygulamalarında kritik olan enerji verimli çalışma için optimize edilmiştir. Ayrıca, toz filtresi tıkanıklığını algılama ve temizlik uyarısı verme özellikleri eklenebilir.

Taşınabilir 24V Soğutma İstasyonu

Bu projede, IC-216A fanlar kullanarak hassas elektronik cihazlar veya küçük komponentler için taşınabilir bir soğutma istasyonu tasarlayabilirsiniz. Bu istasyon, lehimleme işlemleri sırasında, küçük devre testlerinde veya hassas parçaların düşük sıcaklıkta tutulması gereken durumlarda kullanışlıdır.

Gerekli bileşenler arasında birkaç IC-216A fan, ayarlanabilir fan tutucu, 24V akü/batarya, şarj kontrol devresi, hız kontrolü için potansiyometre ve yönlendirilebilir hava kanalları bulunur. Ergonomik bir tasarım için 3D baskı teknolojisinden faydalanılabilir.

İstasyon, fanları farklı açılarda yönlendirebilme, hava akış hızını ayarlayabilme ve hedefli soğutma yapabilme özelliklerine sahiptir. 24V batarya sayesinde uzun çalışma süresi sunar ve şarj edilebilir. Opsiyonel olarak dijital sıcaklık göstergesi ve kızılötesi termometre entegre edilebilir. Taşıma kolu ve kompakt tasarımı ile sahada kullanım için idealdir.

Sorun Giderme ve İpuçları

IC-216A Kare Fan 80x80x25mm 24V DC 2 Kablo kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Fan Çalışmıyor: Voltajı ölçün, 24V olduğunu doğrulayın. Polarite kontrolü yapın. Kısa devre kontrolü yapın. Bağlantı noktalarında oksitlenme olabilir.
• Düşük Hız/Performans: Besleme voltajını kontrol edin, 20V'un altına düşmemelidir. Hava giriş çıkışlarındaki engelleri temizleyin. Fan üzerinde toz birikimi olabilir.
• Aşırı Gürültü: Montaj vidalarını gevşetin, aşırı sıkıldıysa rezonans oluşabilir. Kanatların yabancı cisimlerle temas kontrolünü yapın. Rulman aşınması olabilir.
• Fan Titreşimi: Kanatların balans kontrolünü yapın. Anti-vibrasyon aparatları ekleyin. Montaj yüzeyinin düzgünlüğünü kontrol edin. Fanın eğik monte edilmediğinden emin olun.
• Kısa Fan Ömrü: Çalışma sıcaklığını kontrol edin. Aşırı toz ortamında filtre kullanın. Voltaj dalgalanmalarına karşı regülatör kullanın. Sürekli açma-kapama işlemlerini azaltın.

Performans İpuçları

• Optimum performans için 24V ±1V besleme voltajı kullanın
• Düzenli olarak (3-6 ayda bir) basınçlı hava ile toz temizliği yapın
• Hava akışını iyileştirmek için uygun hava kanalları ve yönlendiriciler kullanın
• Uzun kablo kullanımı gerekiyorsa, voltaj düşümünü önlemek için kalın kablo tercih edin
• Sessiz çalışma gerekiyorsa fan hızını biraz düşürün veya ses izolasyon malzemeleri kullanın
• Nemli ortamlarda fanın ilave korumalı versiyonlarını tercih edin
