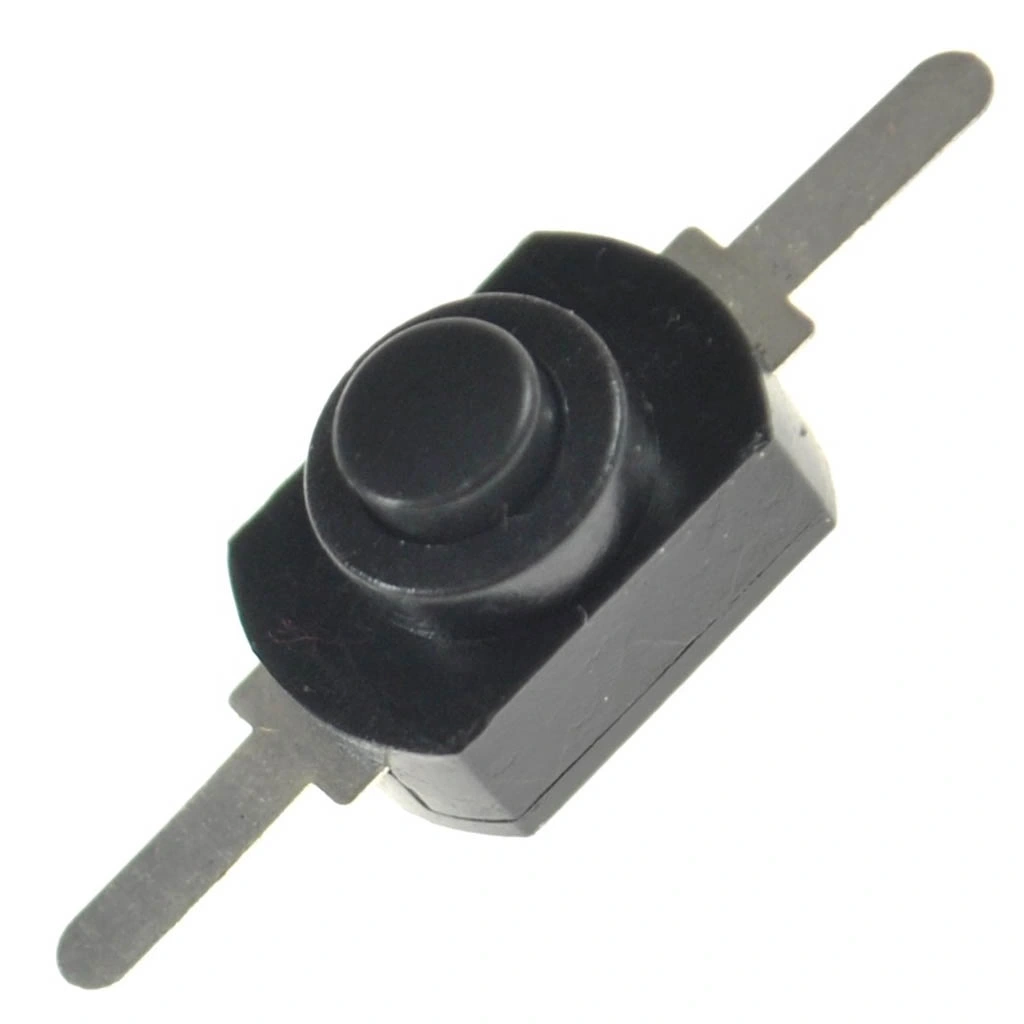

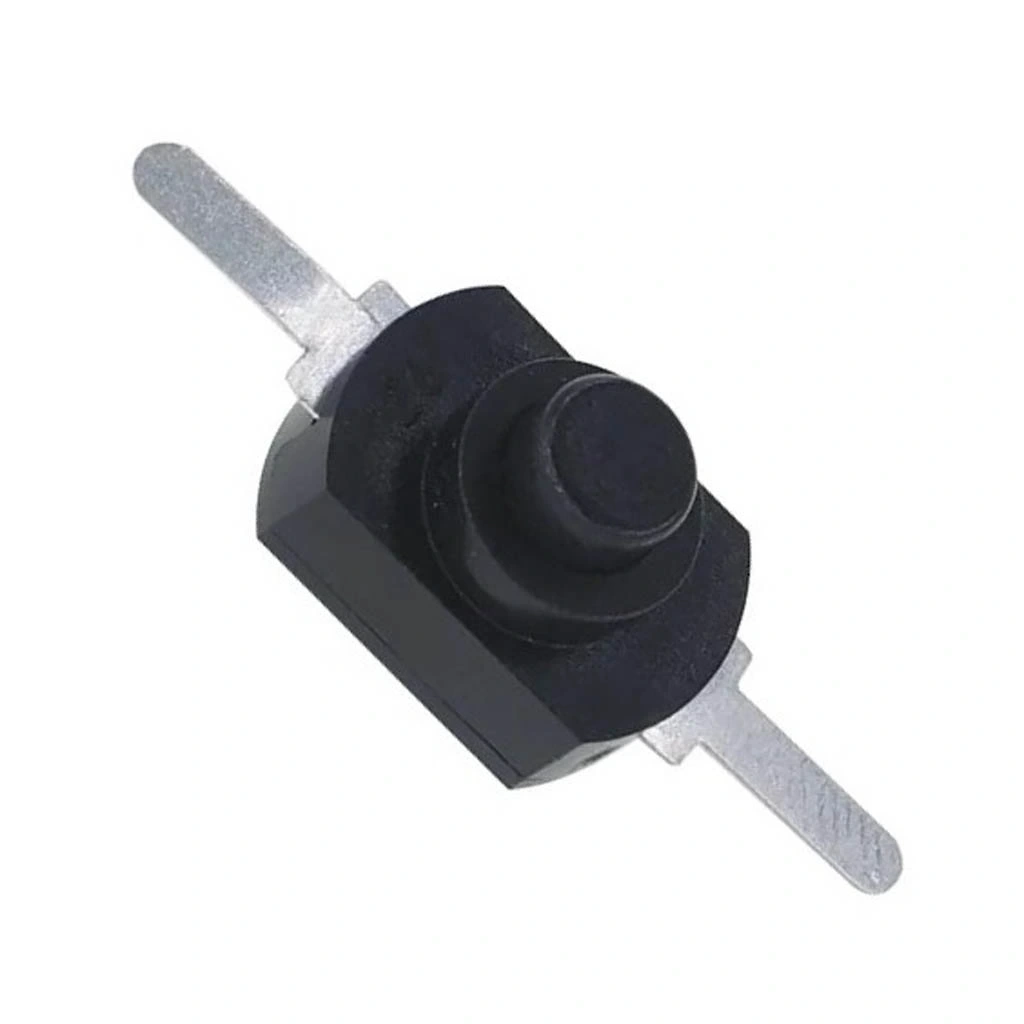

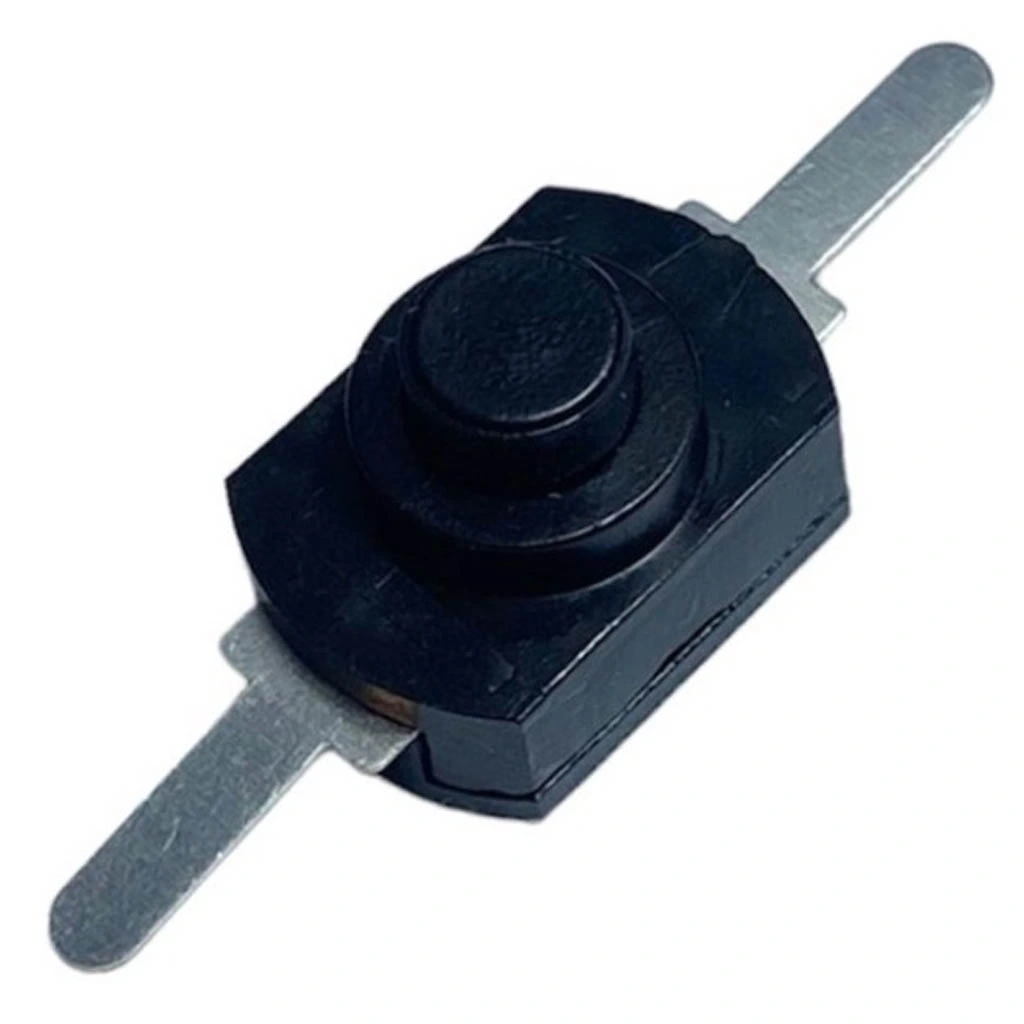

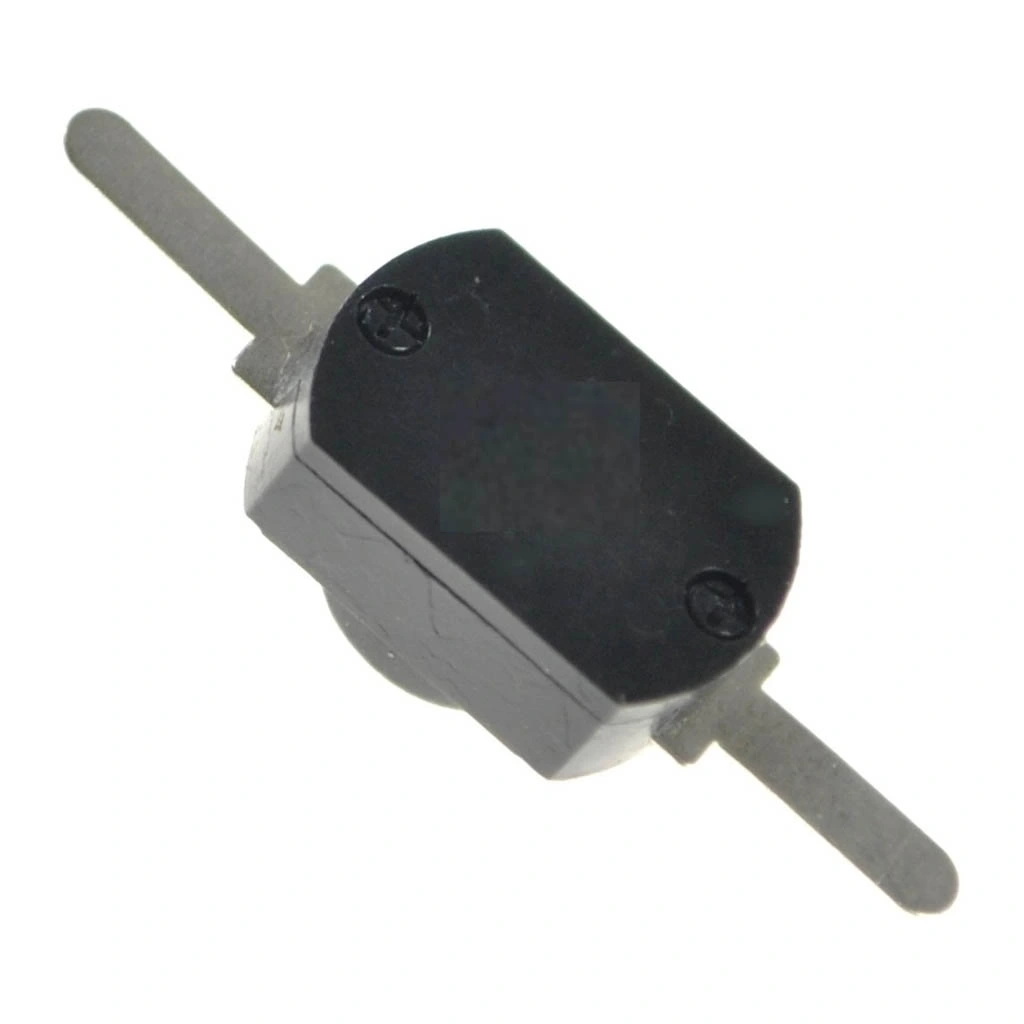

IC-192B-1 Mini Çıt Çıt Deney Anahtarı Switch On-Off

IC-192B-1 Mini Çıt Çıt Deney Anahtarı Switch ON-OFF

IC-192B-1 Çıt Çıt Anahtar (PBS09) S Mini, kompakt ve dayanıklı bir tasarıma sahip, çeşitli elektronik projeler ve cihazlar için ideal bir anahtardır.

Küçük boyutlarına rağmen güvenilir performans sunan bu anahtar, kullanımı kolay çıt çıt mekanizması ile dikkat çeker. Mini boyutları sayesinde dar alanlarda dahi rahatlıkla kullanılabilir.

IC-192B-1 Mini Çıt Çıt Anahtar, küçük boyutlu elektronik projeler, deney kartları ve hobi uygulamaları için tasarlanmış kompakt bir açma/kapama anahtarıdır. Basma-kilitleme mekanizması ile çalışan bu mini switch, minimum alan gereksinimi ile maksimum fonksiyonellik sağlar.

Elektronik projeleriniz, deney boardlarınız veya hobi uygulamalarınız için kompakt, kullanımı kolay bir açma/kapama anahtarı mı arıyorsunuz? IC-192B-1 Mini Çıt Çıt Anahtar, ultra küçük boyutu ve bas-aç/bas-kapa mekanizması ile elektronik devrelerinizi kontrol etmenin en pratik yolunu sunar. Delikli plaketler, breadboard'lar ve PCB kartları üzerinde minimum yer kaplayan bu anahtar, Arduino ve Raspberry Pi gibi geliştirme platformlarıyla projelerinizde ideal bir kontrol bileşenidir.

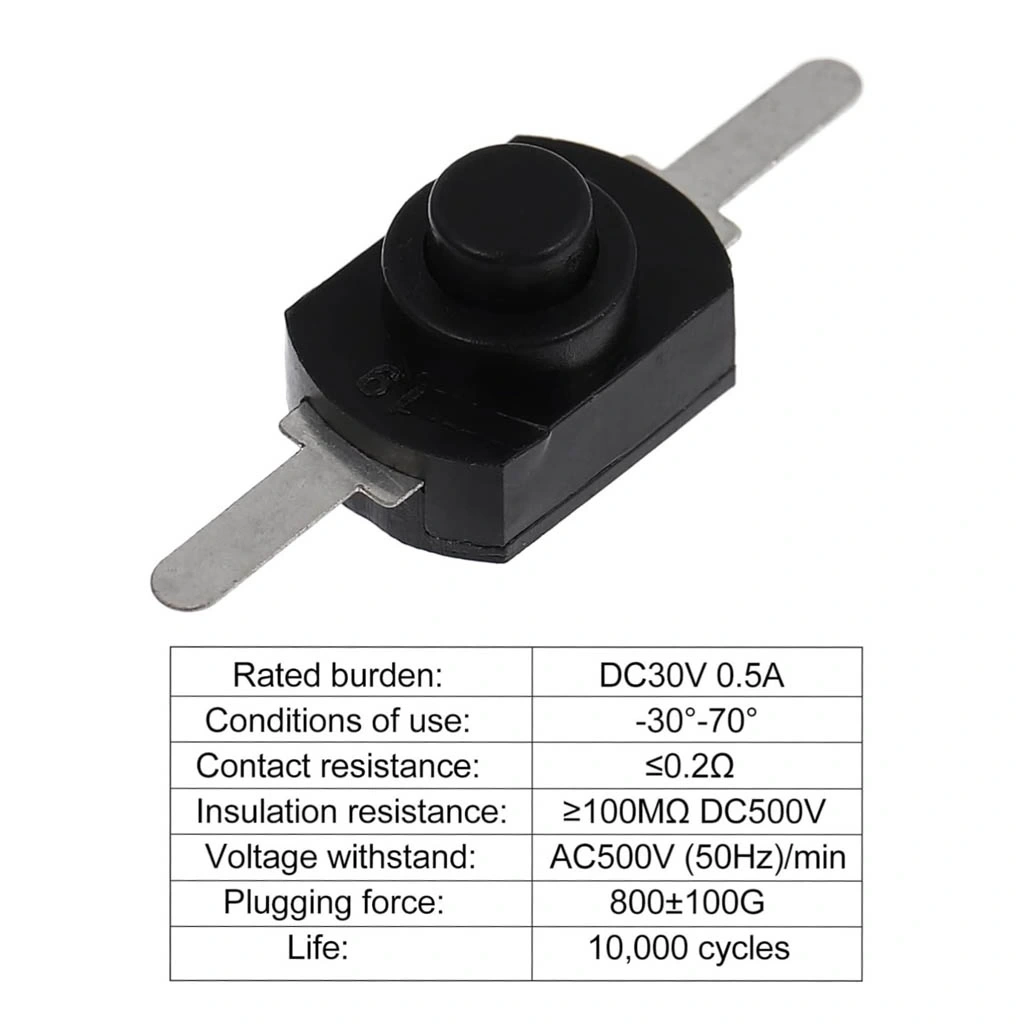

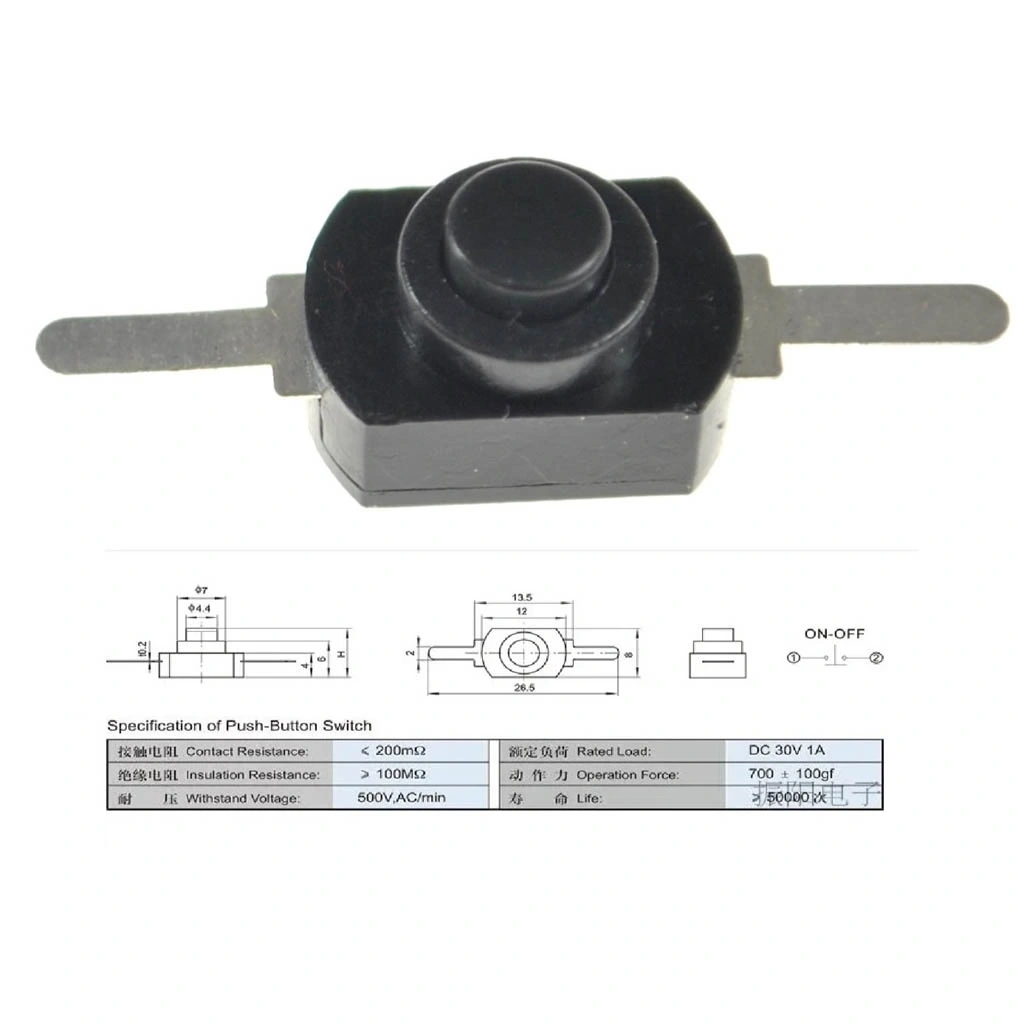

Teknik Özellikler

Bu mini anahtar, basit iki pinli yapısı sayesinde kolay bağlantı imkanı sunar ve bas-aç/bas-kapa özelliği ile tek dokunuşla devrelerinizi kontrol edebilmenizi sağlar. Dayanıklı yapısı ve net geri bildirimi ile binlerce açma-kapama döngüsünde güvenilir performans sunar.

• Model: IC-192B-1
• Tip: Mini Çıt Çıt Anahtar (Mini Push Button Switch)
• Mekanizma: Basma-Kilitleme (Push-Push)
• Çalışma Prensibi: Bas-Aç / Bas-Kapa (ON-OFF)
• Boyutlar: Yaklaşık 8.5 x 8.5 x 10mm (GxYxD)
• Terminal Sayısı: 2 Pin
• Kontak Tipi: SPST (Tek Kutuplu Tek Atımlı)
• Maksimum Voltaj: 48V DC
• Maksimum Akım: 0.5A
• Renk: Siyah
• Gövde Malzemesi: Plastik
• Kontak Malzemesi: Pirinç / Gümüş Alaşım
• Pin Aralığı: 2.54mm (0.1 inç)
• Montaj Tipi: PCB montajlı / Through Hole
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Sıcaklığı: -20°C ila +70°C
• Mekanik Ömür: >10,000 çevrim
• Bağlantı Tipi: PCB delikli montaj / Lehimleme

Kullanım Avantajları

• Ultra Kompakt Boyut: Minimum alan kullanımı.
• Standart Pin Aralığı: 2.54mm ile kolay entegrasyon.
• Basit Kontrol: Tek dokunuşla açma/kapama.
• Çıt Çıt Mekanizması: Net pozisyon ve durumsal geri bildirim.
• Kolay Montaj: PCB ve breadboard uyumlu tasarım.
• İki Terminal: Basit devre bağlantıları.
• Düşük Güç Tüketimi: Verimli elektrik kullanımı.
• Hafif Tasarım: Taşınabilir projelerde ideal.
• Düşük Profil: Kompakt cihaz tasarımlarına uygun.
• Taktil Geri Bildirim: Belirgin çıt sesi ve hissi.
• Uzun Ömür: 10,000+ çevrim dayanıklılık.
• Düşük Voltaj Uyumluluğu: Elektronik projeler için ideal.

İdeal Kullanım Alanları

• Deney Boardları: Breadboard ve delikli plaket projeleri
• Arduino Projeleri: Mikrodenetleyici kontrol uygulamaları
• Raspberry Pi: DIY elektronik uygulamaları
• Elektronik Hobi Projeleri: Basit devre kontrolleri
• DIY LED Projeleri: Aydınlatma kontrol devreleri
• Taşınabilir Cihazlar: Pille çalışan küçük elektronik aletler
• Eğitim Setleri: Elektronik eğitim platformları
• Robotik Projeler: Küçük robot kontrolleri
• Model Araçlar: RC araçların devre kontrolü
• Sensör Modülleri: Sensör devreleri için açma/kapama
• Prototip Geliştirme: Test devreleri ve prototip sistemler
• Mini Oyuncaklar: Elektronik oyuncak projeleri

Montaj ve Kullanım İpuçları

PCB ve Breadboard Uyumluluğu

IC-192B-1 mini çıt çıt anahtarı, standart elektronik proje platformlarıyla kusursuz çalışacak şekilde tasarlanmıştır. Bu uyumluluk, projelerde kolay entegrasyon sağlar.

Bu anahtarın 2.54mm (0.1 inç) pin aralığı, standart perfboard, breadboard ve PCB delik aralıklarıyla tam uyumludur. Breadboard'a yerleştirirken pinler kolayca yuvalara oturur ve sağlam bir bağlantı sağlar. Delikli plaketlerde ise standart delik mesafelerine uygun pin aralığı sayesinde doğrudan monte edilebilir.

PCB tasarımlarında, bu anahtarın footprint'i (baskı devre üzerindeki yerleşim alanı) kolayca entegre edilir. Pinlerin through-hole yapısı, çift taraflı PCB'lerde güvenilir montaj sağlar ve lehimleme işlemini kolaylaştırır. Bu standart ölçüler, yaygın elektronik tasarım programlarında hazır kütüphane elemanı olarak bulunur, böylece PCB tasarım süreci hızlanır.

Düşük Güçlü Devre Kontrolü

IC-192B-1 mini anahtar, düşük güçlü elektronik devrelerin kontrolü için özel olarak tasarlanmıştır. Düşük voltaj ve akım gereksinimleri olan projelerde ideal performans sunar.

48V DC ve 0.5A maksimum değerleri, bu anahtarı LED devreleri, sinyal kontrolü, batarya ile çalışan küçük projeler ve mikrodenetleyici uygulamaları için mükemmel bir seçim haline getirir. Düşük güç özellikleri, yüksek akım çeken motorlar veya güç devreleri için uygun olmasa da, kontrol sinyalleri için son derece uygundur.

Bu anahtarın düşük kontak direnci (≤50mΩ), sinyal bozulmasını en aza indirir ve düşük voltajlı devrelerde bile güvenilir anahtarlama sağlar. Özellikle batarya ile çalışan projelerde, anahtarın düşük güç tüketimi, batarya ömrünü uzatır. Ayrıca, yüksek yalıtım direnci (≥100MΩ), hassas devrelerde güvenli kullanım sağlar ve kapalı durumdayken sızıntı akımını minimuma indirir.

Paket İçeriği

• 1 x IC-192B-1 Mini Çıt Çıt Deney Anahtarı Switch ON-OFF
