IC-132A Yuvarlak Nokta Işık Anahtar On-Off 3P 12V

IC-132A Yuvarlak Nokta Işık Anahtar ON-OFF 3P 12V

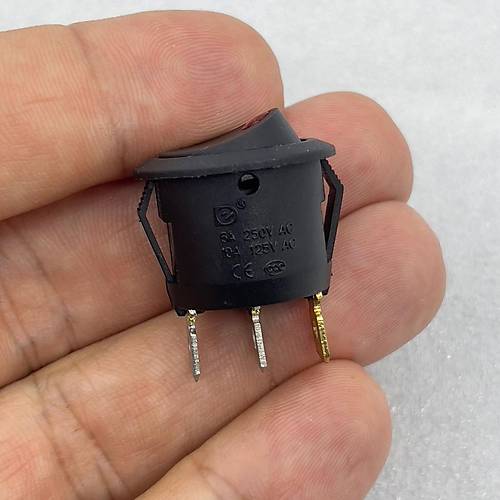

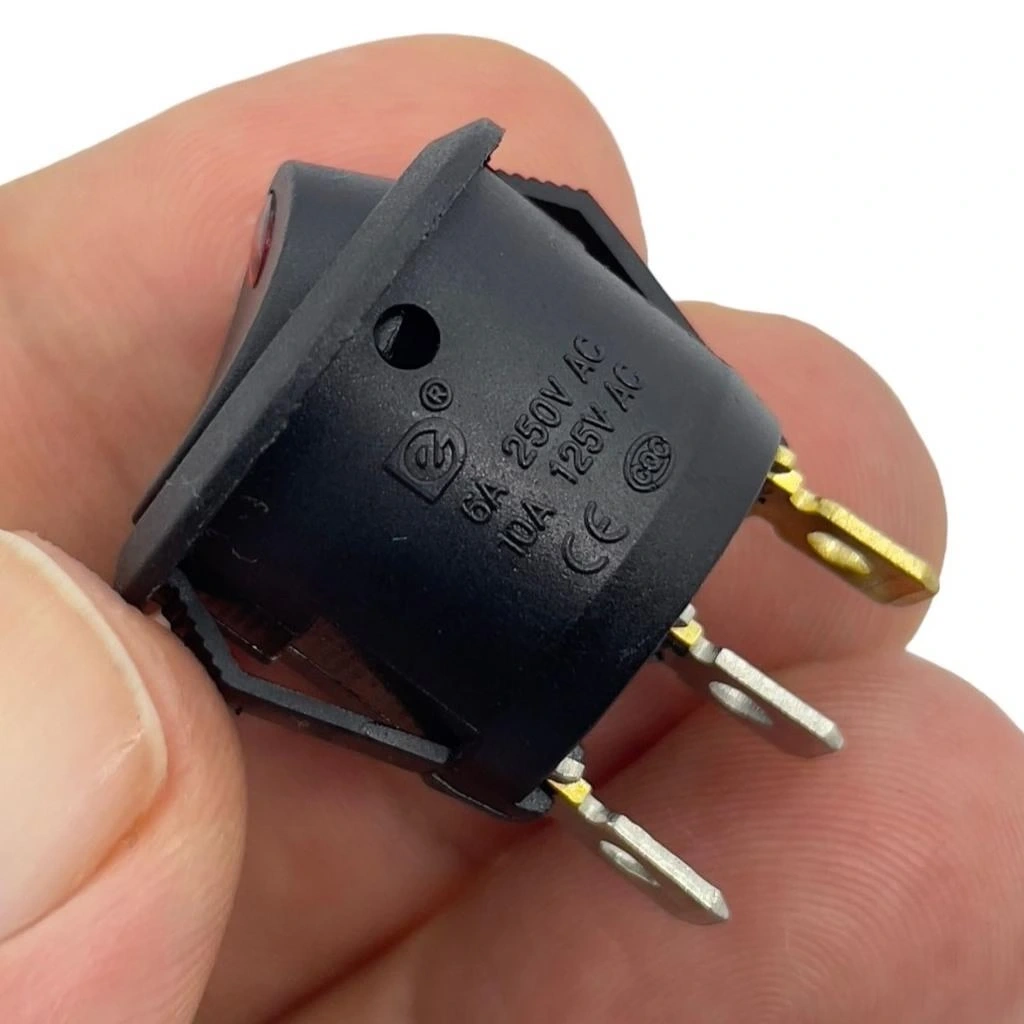

IC-132A Yuvarlak Nokta Işıklı Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır ve üç kutuplu bir anahtardır. Bu anahtar, üzerinde bir ışık göstergesi bulunduğu için çalışma durumunu görsel olarak gösterir ve 12 volt çalışma gerilimine uygundur

IC-132A Yuvarlak Nokta Işık Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren, durum göstergeli bir komponenttir. 3 pinli tasarımı ve entegre LED göstergesi ile kullanıcılara görsel geri bildirim sağlayan profesyonel bir üründür.

Çalışma durumunu görebileceğiniz bir anahtar mı arıyorsunuz? IC-132A Yuvarlak Nokta Işık Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlarken, entegre 12V LED göstergesi ile anahtarın çalışma durumunu net şekilde gösterir. 3 pinli yapısıyla hem devreyi kontrol etme hem de görsel bildirim sunma özelliğine sahiptir. Klasik siyah rengi ve kırmızı LED göstergesi ile kontrol panellerinize profesyonel bir görünüm katar.

Özellikle düşük ışık koşullarında veya karanlık ortamlarda, anahtarın açık olduğunu göstermek için ideal olan bu ürün, 12V ile çalışan sistemlerde, araç içi modifikasyonlarda, tekne panellerinde ve tüm gösterge gerektiren uygulamalarda mükemmel bir çözüm sunar.

Teknik Özellikler

Bu bölümde IC-132A Yuvarlak Nokta Işık Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-132A
• Tip: Yuvarlak Nokta Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST + LED (Tek Kutuplu Tek Yönlü + Gösterge)
• Form Faktörü: Yuvarlak
• Gösterge: Kırmızı LED Nokta Işık
• LED Voltajı: 12V DC

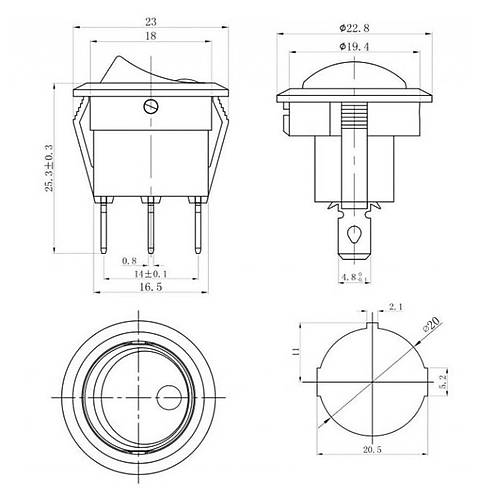

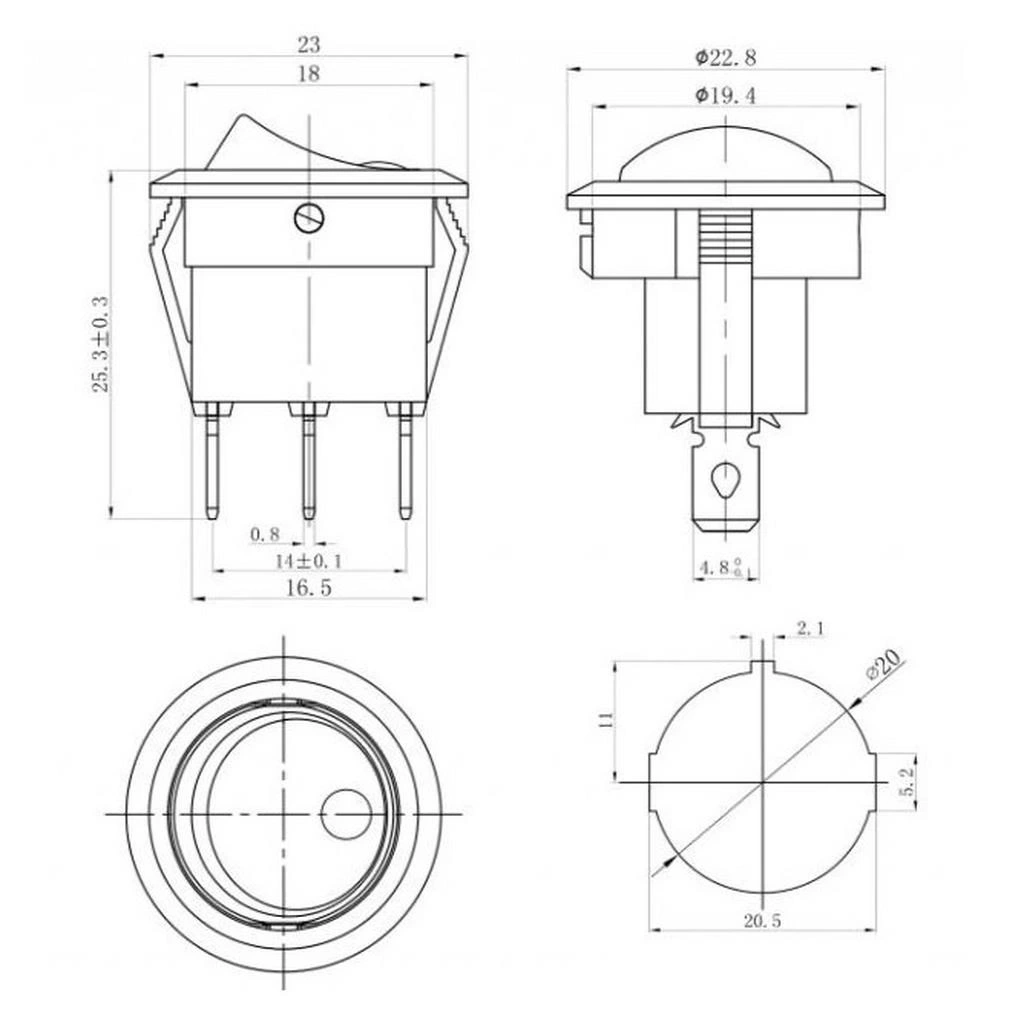

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 12V DC / 250V AC (anahtar kontakları)
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• LED Rengi: Kırmızı
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri

Kullanım Avantajları

IC-132A nokta ışıklı anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün görsel bildirim gerektiren projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• Görsel Bildirim: Entegre LED ile anahtarın durumunu gösterme.
• Karanlıkta Görünürlük: Düşük ışık ortamlarında kolay tespit.
• 3 Pin Yapısı: Hem kontrol hem gösterge fonksiyonu bir arada.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Estetik Tasarım: Profesyonel görünüm ile panel estetiğini artırma.
• Düşük Güç Tüketimi: LED gösterge minimum enerji harcar.
• Klasik Siyah/Kırmızı Kombinasyonu: Evrensel olarak tanınan renk kodlaması.
• Çok Yönlü Uygulama: 12V DC sistemlerde geniş kullanım alanı.

İdeal Kullanım Alanları

Bu ışıklı anahtar özellikle 12V sistemlerde ve görsel bildirim gerektiren uygulamalarda kullanılabilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Araç İçi Modifikasyonlar: Ek sistemlerin kontrolü ve durum gösterimi
• Tekne ve Deniz Taşıtları: Aydınlatma, pompa ve ekipman kontrolü
• Karavan ve Kamp Araçları: 12V sistemlerin kontrolü
• Kontrol Panelleri: Endüstriyel ve hobi amaçlı paneller
• Elektrikli Araçlar: Batarya ve yardımcı sistemlerin yönetimi
• Güvenlik Sistemleri: Aktif/pasif durum göstergesi
• Off-road Araç Aksesuarları: Ek aydınlatma ve ekipman kontrolü
• DJ ve Ses Ekipmanları: Kontrol panelleri ve mod seçimi
• Hobi Projeleri: Arduino ve 12V elektronik devreler
• Oyun Makineleri: Arcade panel ve kontrol sistemleri

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

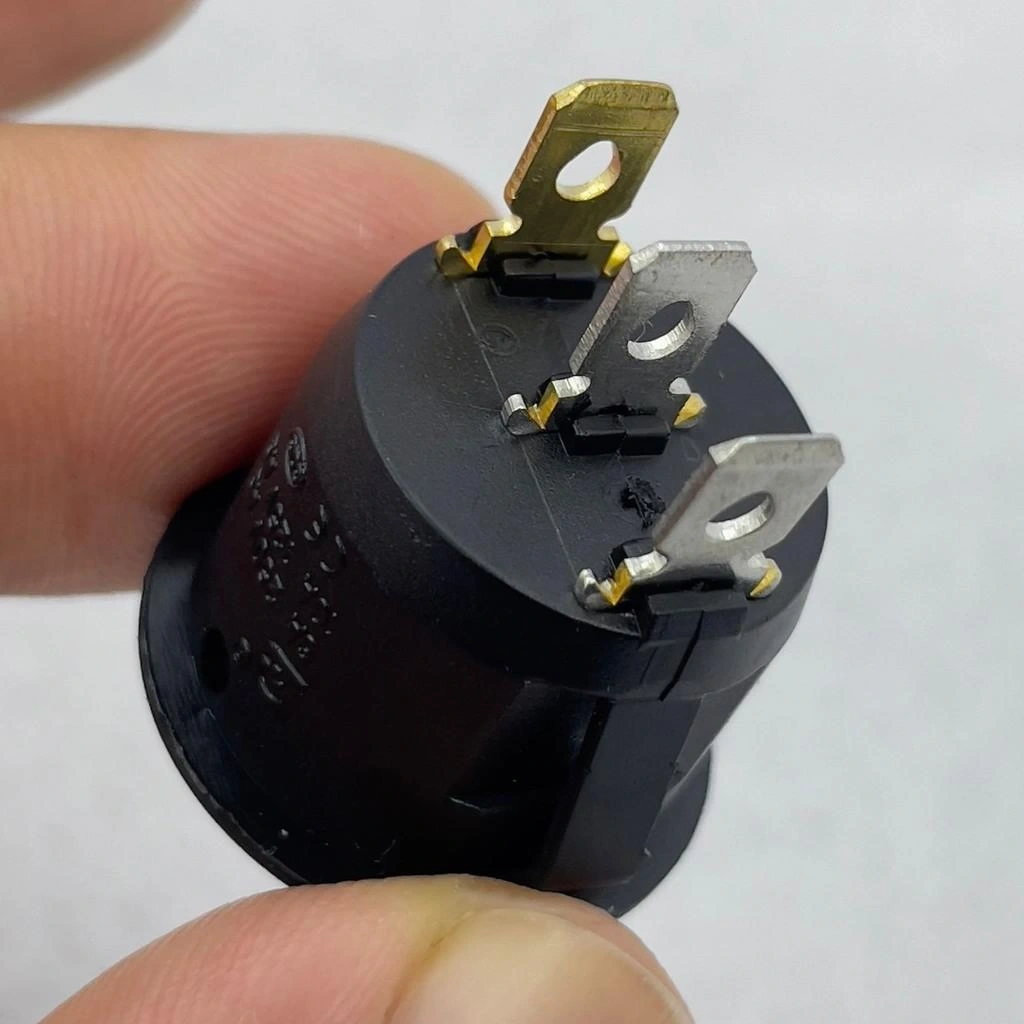

3 Pin Bağlantı Şeması ve LED Çalışma Prensibi

IC-132A yuvarlak nokta ışık anahtarı, standart anahtarlardan farklı olarak 3 pin bağlantı yapısına sahiptir. Bu yapı, hem anahtarlama fonksiyonu hem de LED gösterge için gerekli bağlantıları içerir.

3 pin bağlantı şeması genellikle şu şekilde düzenlenir:

• Pin 1: Anahtar terminali - güç girişi
• Pin 2: Anahtar terminali - güç çıkışı (yüke giden)
• Pin 3: LED negatif (-) terminali

Bu düzende, LED'in pozitif (+) bağlantısı dahili olarak Pin 1'e (güç girişi) bağlıdır. Yani anahtar ON konumunda olduğunda, hem yüke güç gider hem de LED yanar. Bu yapı sayesinde, anahtarın açık olduğu durumu görsel olarak takip etmek mümkündür.

LED çalışma prensibi:

• Anahtar OFF Konumunda: Hem yük hem de LED'e güç gitmez, LED kapalıdır.
• Anahtar ON Konumunda: Yüke güç gider ve aynı zamanda LED yanar.

Bağlantı yaparken dikkat edilmesi gereken önemli noktalar:

• 12V Gerilim: LED 12V DC gerilimle çalışır. Farklı gerilimler LED'e zarar verebilir.
• Doğru Polarite: LED'in çalışması için polarite doğru olmalıdır. Pin 3'e negatif (-) hat bağlanmalıdır.
• Seri Direnç: Bu model 12V sistemler için dahili seri direnç içerdiğinden, normalde ek direnç gerekmez. Ancak farklı voltajlarda (örneğin 24V) ek seri direnç gerekebilir.

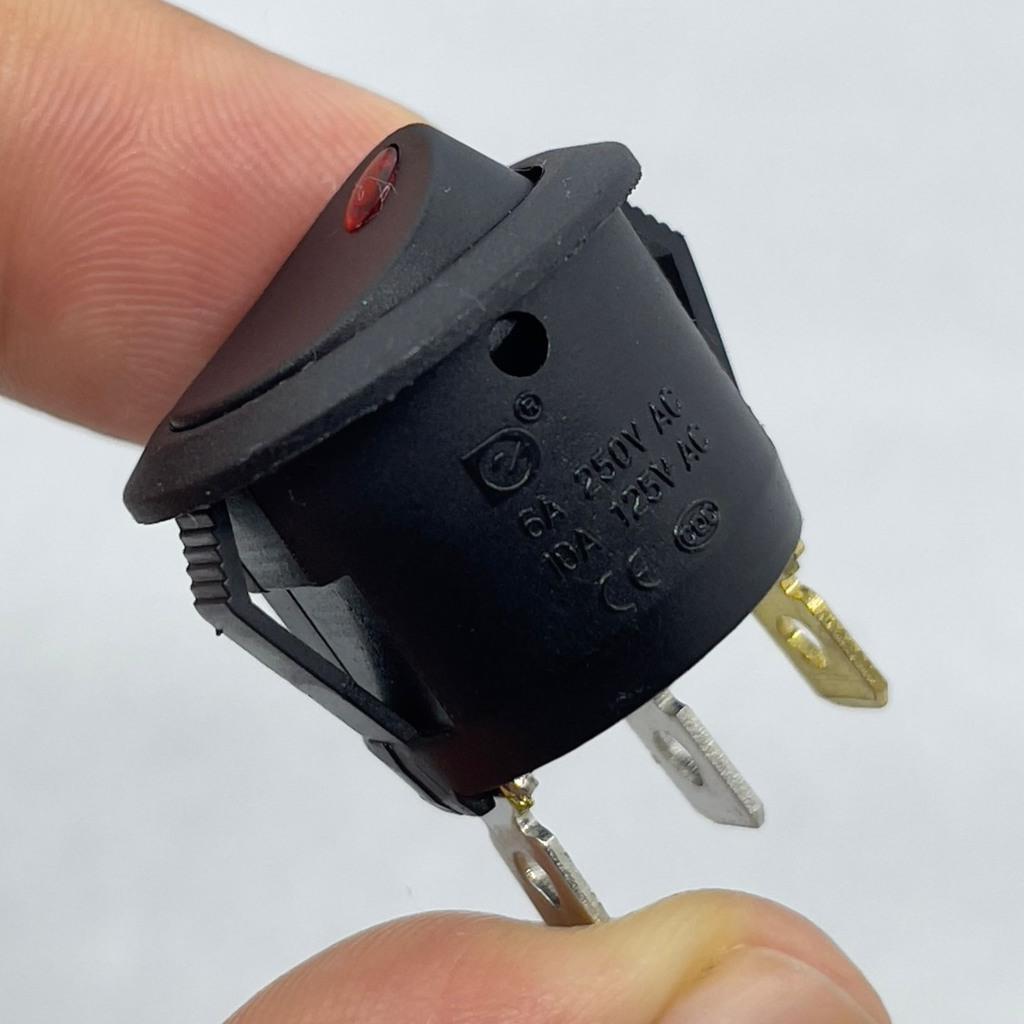

IC-132A modelindeki nokta ışık tasarımı, panelin üzerinde küçük bir kırmızı nokta şeklinde görünür. Bu şekilde, geniş bir alanı aydınlatmadan, sadece anahtarın durumunu gösterir. Bu özellik, özellikle gece kullanımında rahatsız edici olmayan bir bildirim sağlar.

Birden fazla ışıklı anahtar kullanılan panellerde, her anahtarın işlevine göre farklı renk LED'li modeller seçilerek görsel kodlama yapılabilir. Bu, kullanıcının doğru anahtarı hızlıca bulmasını sağlar.

12V Sistemlerde Kullanım ve Uygulamalar

IC-132A anahtarın 12V sistemlerdeki uygulamaları ve pratik kullanım örnekleri hakkında detaylı bilgiler bulabilirsiniz.

IC-132A nokta ışıklı anahtarın 12V ile çalışan entegre LED'i, özellikle araç, tekne ve düşük voltaj sistemleri için idealdir. Bu sistemlerde pratik uygulamalar şunlardır:

1. Araç İçi Aksesuar Kontrolü
Otomobil, kamyon ve diğer taşıtlarda ek aydınlatma, çalışma lambaları, ısıtıcılar ve diğer 12V aksesuarların kontrolü için kullanılır. LED gösterge, sürücüye sistemin açık olduğunu açıkça gösterir ve gereksiz enerji tüketimini önler. Özellikle gece sürüşlerinde, hangi sistemlerin açık olduğunu kolayca görmek için idealdir.

2. Tekne ve Yat Elektrik Sistemleri
Deniz taşıtlarında, iç ve dış aydınlatma, sintine pompaları, deniz elektroniği ve navigasyon sistemlerinin kontrolünde kullanılır. Entegre LED, özellikle gece seyirlerinde hangi sistemlerin aktif olduğunu göstermek için önemlidir. Deniz ortamında, kullanıcının hangi sistemlerin çalıştığını görmesi, hem güvenlik hem de batarya yönetimi açısından kritiktir.

3. Karavan ve Kamp Araçları
12V batarya sistemleri ile çalışan karavan ve kamp araçlarında, aydınlatma, su pompaları, inverterler ve diğer elektrikli sistemlerin kontrolünde kullanılır. LED gösterge, özellikle gece ve düşük ışık koşullarında, kullanıcının hangi sistemlerin açık olduğunu görmesini sağlar. Bu, batarya kullanımını optimize etmek ve gereksiz deşarjı önlemek için önemlidir.

4. Endüstriyel Kontrol Panelleri
12V ile çalışan kontrol sistemlerinde, farklı devrelerin, motorların veya ekipmanların durumunu göstermek için kullanılır. Operatörün, hangi sistemlerin aktif olduğunu uzaktan görmesini sağlar. Sesli ve gürültülü ortamlarda, görsel bildirim özellikle önemlidir.

5. Güvenlik ve Alarm Sistemleri
Güvenlik sistemlerinde, alarm durumu, devrenin aktif olduğu veya belirli bir bölgenin izlendiğini göstermek için kullanılır. Kırmızı LED, geleneksel olarak uyarı veya dikkat anlamına geldiğinden, güvenlik uygulamaları için idealdir.

6. Otomasyon Projeleri
Arduino, Raspberry Pi veya diğer mikrodenetleyiciler ile yapılan düşük voltaj otomasyonlarında, devrelerin durumunu göstermek için kullanılır. Programlama ile LED'in açılıp kapanması kontrol edilebilir, böylece sistemin durumu hakkında görsel geri bildirim sağlanır.

7. LED Aydınlatma Grupları
12V LED şerit ve spot aydınlatmaların kontrolünde kullanılır. Anahtar üzerindeki LED gösterge, kullanıcıya hangi aydınlatma gruplarının aktif olduğunu gösterir. Özellikle birden fazla aydınlatma grubunun bulunduğu sistemlerde, her grubun durumunu görmek için idealdir.

8. Arcade ve Oyun Makineleri
Oyun makinelerinin ve arcade sistemlerinin kontrol panellerinde, farklı fonksiyonları göstermek için kullanılır. LED gösterge, oyuncuya belirli özelliklerin veya modların aktif olduğunu bildirir.

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-132A Yuvarlak Nokta Işık Anahtar (ON-OFF, 3P, 12V)
• 1 x Montaj Somunu
