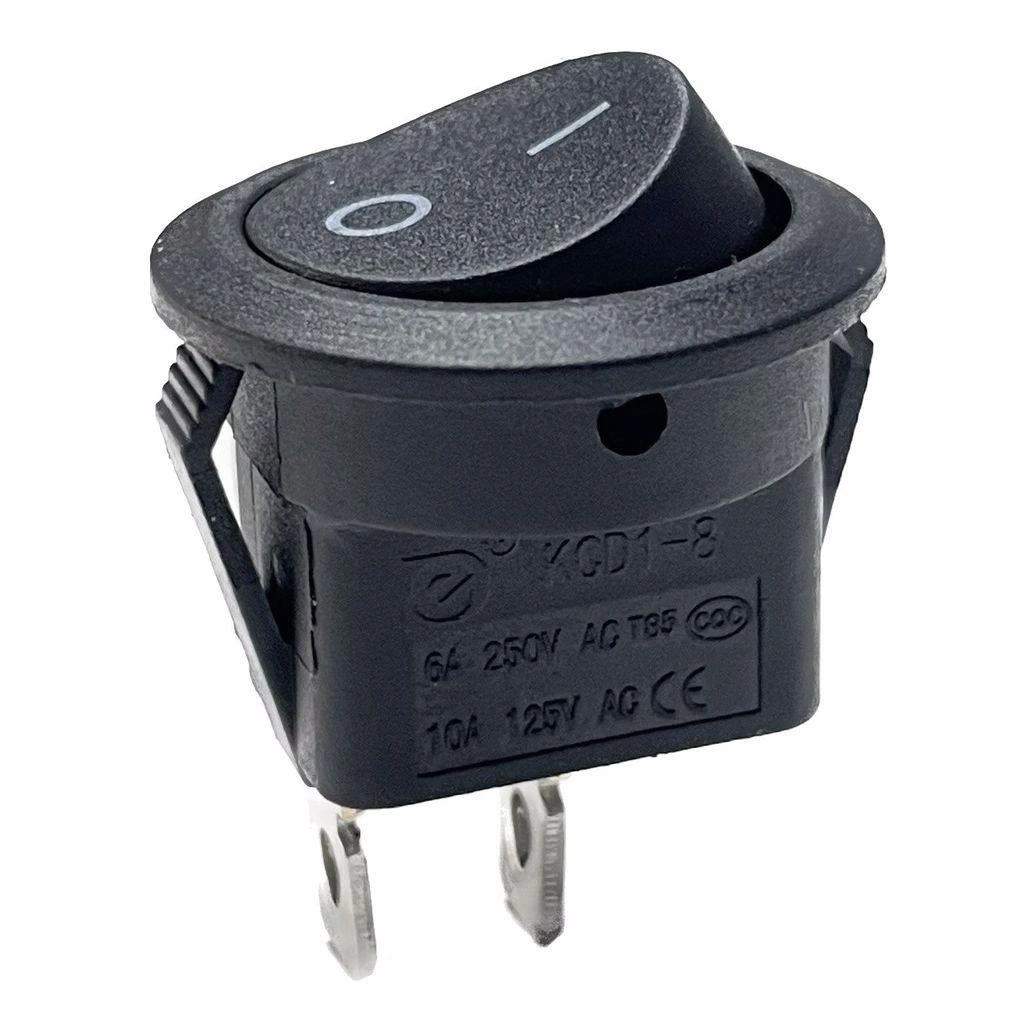

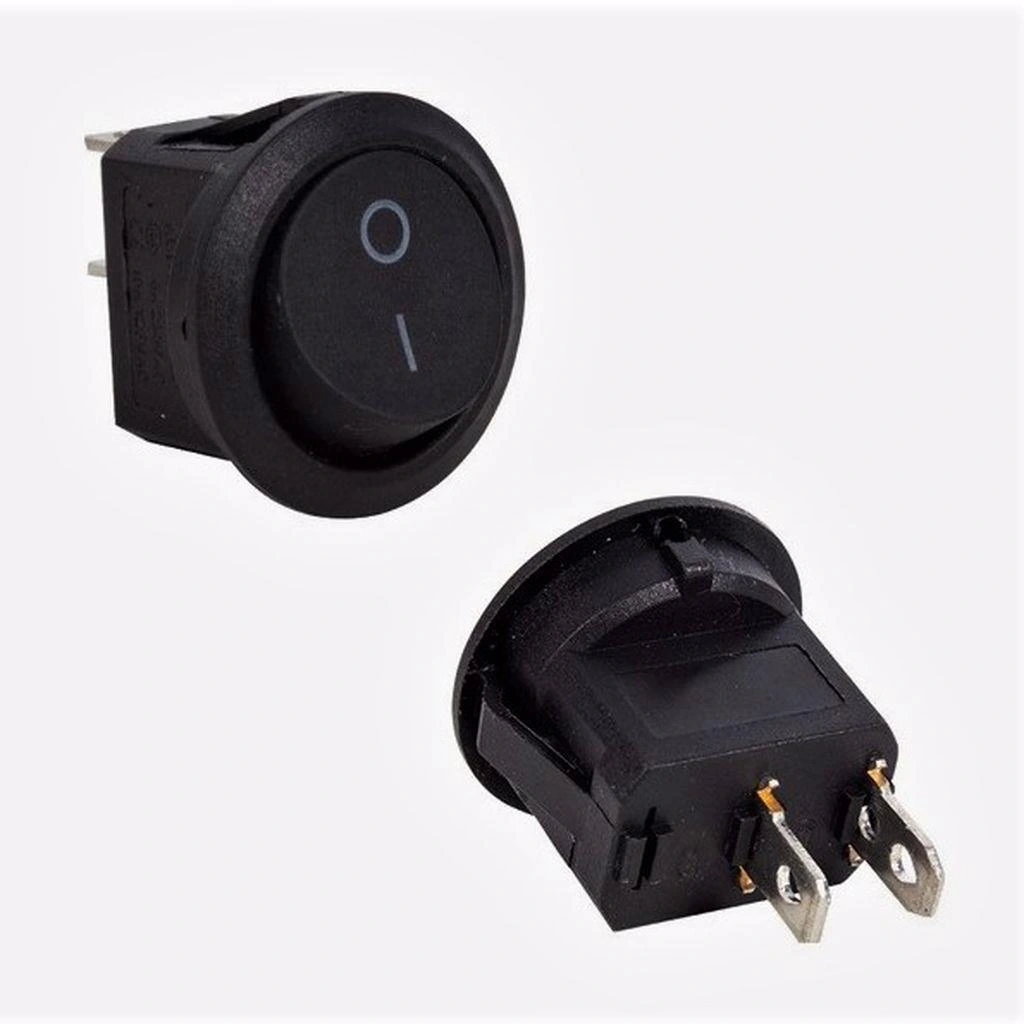

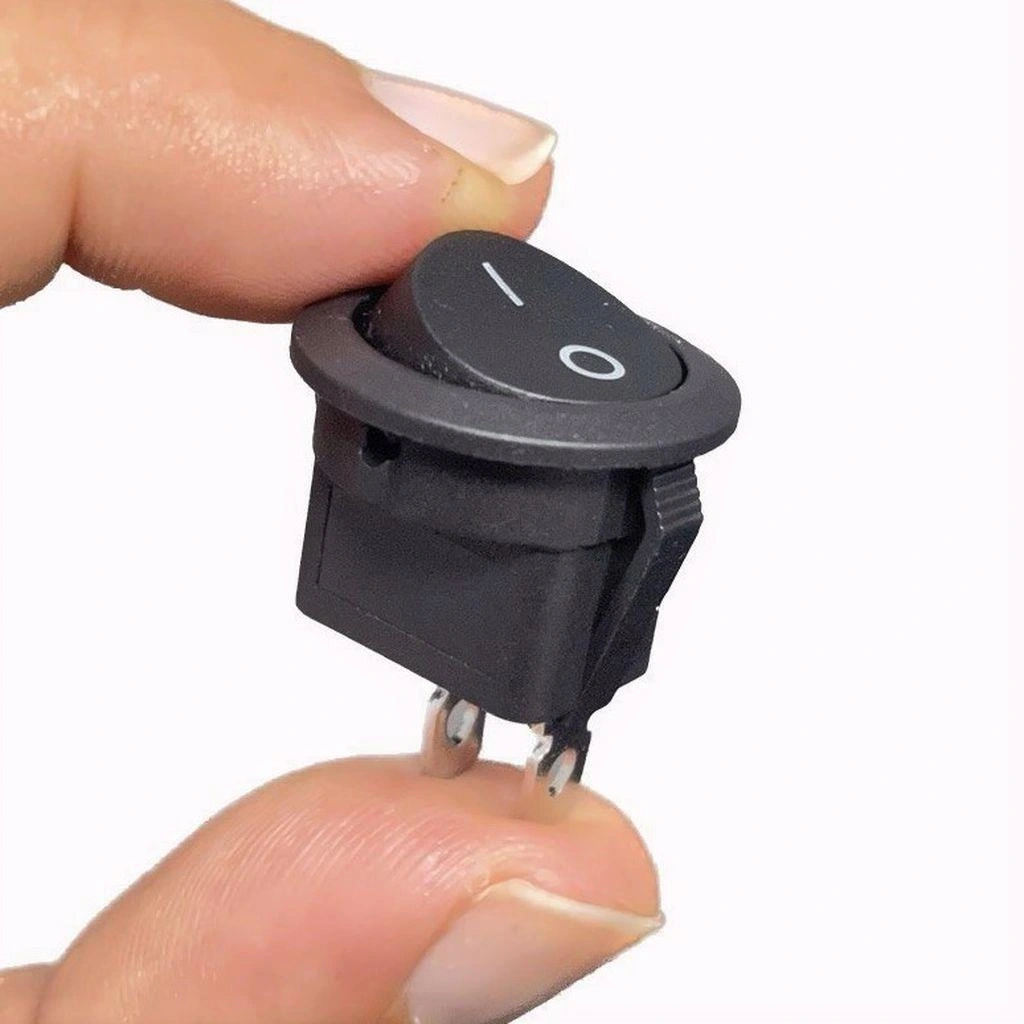

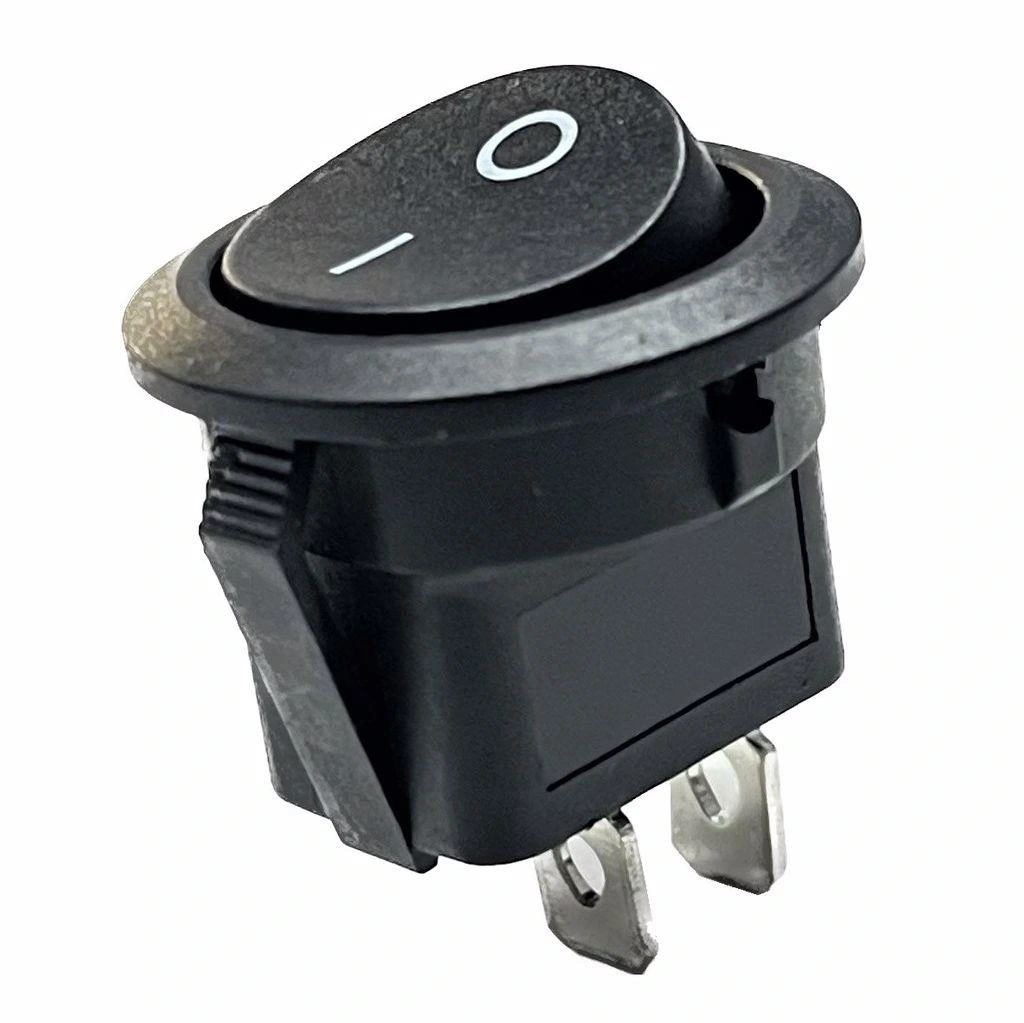

IC-133 Yuvarlak Işıksız Devre Anahtarı On-Off 2P

IC-133 Yuvarlak Işıksız Devre Anahtarı ON-OFF 2P

Bu Yuvarlak Işıksız Yükseltici Devre Anahtarı, elektronik projelerinizi ve cihazlarınızı güçlendirmek veya kapatmak için ideal bir seçenektir. Kompakt ve yuvarlak tasarımı, kullanımı kolaydır ve minimalist bir görünüm sunar. Işıksız özelliği, gereksiz gösterge ışığı karmaşasını ortadan kaldırır ve sadece temel işlevi sunar.

IC-133 Yuvarlak Işıksız Devre Anahtarı, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren temel bir elektronik komponenttir. Basit ve dayanıklı yapısıyla hem hobi projelerinde hem de profesyonel uygulamalarda yaygın olarak kullanılır.

Güvenilir ve temel bir kontrol anahtarı mı arıyorsunuz? IC-133 Yuvarlak Işıksız Devre Anahtarı, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlar. 2 pinli yapısıyla temel elektrik devrelerini yönetirken, klasik siyah rengi ile her türlü panel ve cihaza uyum sağlar. Kompakt boyutu ve kolay montaj özelliği sayesinde sınırlı alan bulunan projelerde bile rahatlıkla kullanılır.

SPST (Tek Kutuplu Tek Yönlü) yapısı sayesinde, devreleri açıp kapatmak için ideal olan bu anahtar, elektronik cihazlar, aydınlatma kontrolleri, güç kesme uygulamaları ve pek çok farklı projede güvenilir ve uzun ömürlü bir çözüm sunar.

Teknik Özellikler

IC-133 Yuvarlak Işıksız Devre Anahtarının detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-133
• Tip: Yuvarlak Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız

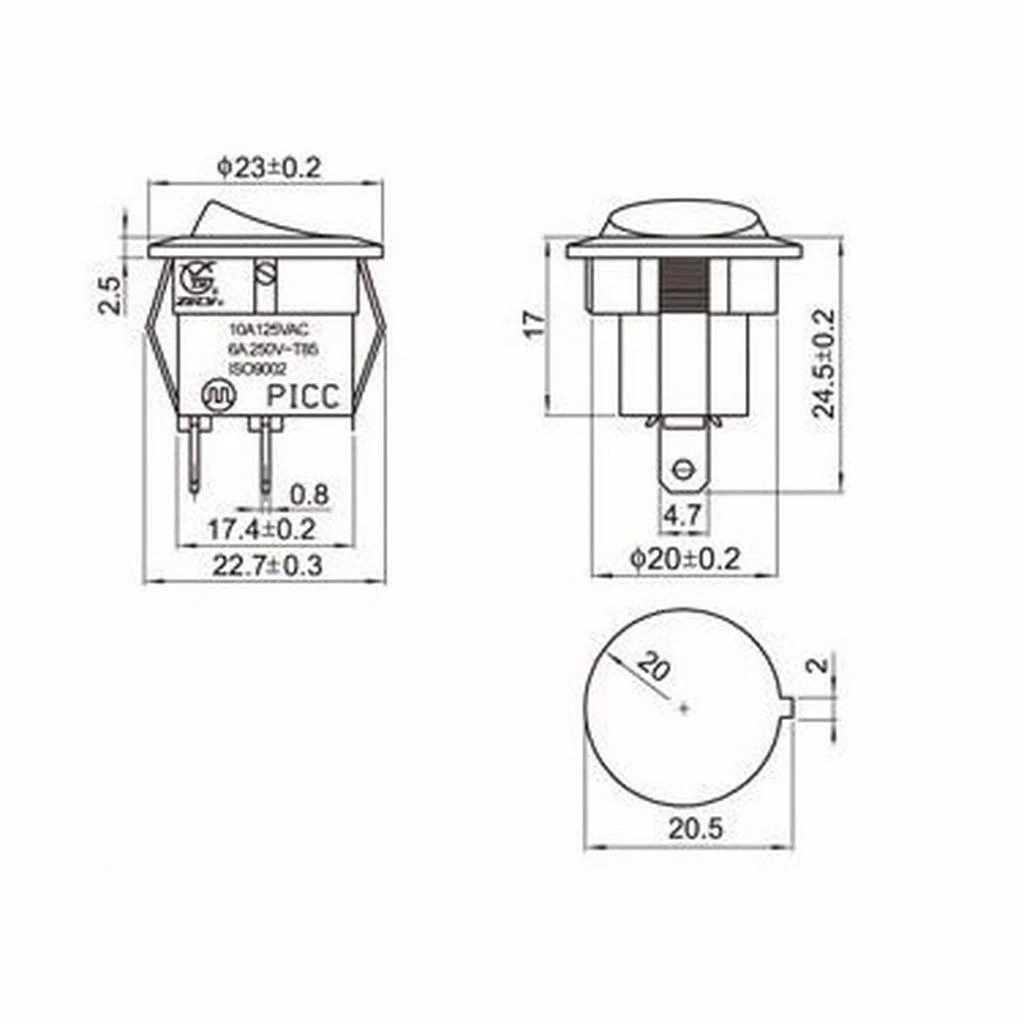

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Durumu: Normalde Açık (NO)
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşım

Kullanım Avantajları

IC-133 anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün çeşitli projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• Basit Kullanım: Kolay anlaşılır ON-OFF fonksiyonu.
• Evrensel Uyumluluk: Pek çok farklı devrede kullanılabilme.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Kompakt Boyut: Minimum alan gerektiren uygulamalar için ideal.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Klasik Siyah Tasarım: Her türlü panel ve ekipmana uyum.
• Ekonomik Çözüm: Uygun fiyatla kaliteli kontrol imkanı.

İdeal Kullanım Alanları

Bu temel anahtar çeşitli projelerde ve uygulamalarda kullanılabilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Elektronik Cihazlar: Açma-kapama kontrolü
• Aydınlatma Sistemleri: Lamba ve LED kontrolleri
• Güç Kaynakları: DC ve AC güç kontrolü
• Hobi Projeleri: Arduino ve elektronik devreler
• Ses Sistemleri: Temel kontrol fonksiyonları
• Küçük Motorlar: Fan ve pompa kontrolü
• Test Ekipmanları: Devre kesme ve test uygulamaları
• Ev Otomasyonu: Basit kontrol devreleri
• Araba Aksesuarları: Ek elektronik donanımlar
• Eğitim Amaçlı Projeler: Elektronik eğitim setleri

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

SPST Yapısı ve Temel Devre Bağlantıları

IC-133 yuvarlak ışıksız devre anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 pin bağlantı şemasına sahiptir. Bu en temel anahtar yapısıdır ve elektrik devresinin açılması veya kapatılması işlevini yerine getirir.

2 pin yapısı şu şekilde çalışır:

• OFF Konumunda: İki pin arasında elektrik bağlantısı kesilir, devre açıktır ve akım geçişi olmaz.
• ON Konumunda: İki pin arasında elektrik bağlantısı kurulur, devre kapalıdır ve akım geçişi sağlanır.

Temel devre bağlantıları için standart prensipler şu şekildedir:

DC Devre Bağlantısı:
Düşük voltajlı DC devrelerde (örneğin 12V, 24V), anahtarın bir pini güç kaynağının pozitif (+) terminaline, diğer pini ise yüke (motor, LED, elektronik devre vb.) bağlanır. Yükün diğer ucu ise güç kaynağının negatif (-) terminaline gider. Anahtar ON konumuna getirildiğinde, devre tamamlanır ve yük çalışır.

AC Devre Bağlantısı:
AC şebeke devrelerinde (220V-240V), elektrik güvenliği açısından anahtarın daima faz hattına bağlanması önemlidir. Anahtarın bir pini faz hattına, diğer pini ise yüke bağlanır. Yükün diğer ucu ise doğrudan nötr hattına gider. Bu şekilde, anahtar OFF konumundayken cihaz tamamen enerjisiz kalır.

Bağlantı yaparken dikkat edilmesi gereken önemli noktalar:

• Kablo kesitlerinin 6A akım değerine uygun olduğundan emin olun
• AC uygulamalarda tüm güvenlik standartlarına uygun bağlantı yapın
• Terminal bağlantılarını lehimledikten sonra yalıtımını sağlayın
• İndüktif yükler (motorlar, röleler) için koruma devreleri ekleyin

IC-133 modeli, temel yapısı nedeniyle elektrik ve elektronik konularında yeni başlayanlar için de anlaşılması ve kullanılması kolay bir komponenttir. Basit ON-OFF kontrolü sayesinde, çoğu uygulamada fazladan karmaşıklık olmadan temel işlevi yerine getirir.

Genel Kullanım Örnekleri ve Uygulamalar

C-133 anahtarın farklı alanlarda nasıl kullanıldığı ve pratik uygulama örnekleri hakkında bilgiler bulabilirsiniz.

IC-133 yuvarlak anahtarın basit yapısı, çok çeşitli uygulama alanlarında kullanılmasına imkan tanır. İşte en yaygın kullanım örnekleri:

1. Küçük Elektronik Cihazlar
Pek çok elektronik cihazda ana güç kontrolü için kullanılır. Radyolar, şarj cihazları, taşınabilir lambalar, güç kaynakları gibi cihazlarda ON-OFF kontrolü sağlar. Kompakt boyutu sayesinde sınırlı alana sahip cihazlarda bile rahatlıkla kullanılabilir.

2. LED Aydınlatma Projeleri
LED şeritler, spot lambalar ve özel aydınlatma çözümlerinin kontrolünde kullanılır. 6A kapasitesi, çoğu LED uygulaması için yeterlidir. Dekoratif aydınlatmalarda, dolaplar ve vitrinlerde, merdiven ve koridor aydınlatmalarında pratik bir kontrol çözümü sunar.

3. Hobi Elektronik Projeleri
Arduino, Raspberry Pi ve diğer mikrodenetleyici projelerinde güç kontrolü için idealdir. Batarya ile çalışan projelerde güç tasarrufu sağlamak için ana anahtar olarak kullanılır. Prototip geliştirme aşamasında, devreyi hızlı bir şekilde açıp kapatma imkanı sunar.

4. Ev Tipi Küçük Aletler
Küçük mutfak aletleri, masaüstü vantilatörler, ısıtıcılar gibi ev tipi cihazlarda kontrol anahtarı olarak kullanılır. Tamir ve yenileme projelerinde, bozulan orijinal anahtarların yerine takılabilir.

5. Araç ve Tekne Aksesuarları
Araçlara sonradan eklenen ek aydınlatma, ses sistemleri, şarj cihazları gibi aksesuarların kontrolünde kullanılır. Teknelerde, karavanlarda ve diğer taşıtlarda 12V/24V DC sistemlerin kontrolü için uygundur.

6. Eğitim Amaçlı Devreler
Elektronik eğitimi veren kurslarda ve okullarda, temel devre kontrolünü öğretmek için kullanılır. Basit yapısı sayesinde, elektrik ve elektronik prensiplerini anlamak isteyen öğrenciler için ideal bir başlangıç komponentidir.

7. Test ve Tamir Ekipmanları
Elektronik laboratuvarlarında ve tamir atölyelerinde, test edilecek cihazlara güç vermek veya kesmek için kullanılır. Güvenlik önlemi olarak, üzerinde çalışılan devrelere gelen gücü hızlıca kesebilme imkanı sağlar.

8. Basit Güvenlik Sistemleri
Alarm sistemleri, sensör devreleri ve basit güvenlik uygulamalarında, sistemi aktifleştirmek veya devre dışı bırakmak için kullanılır. Ana güç kontrolü olarak, sistemin tamamen kapatılıp açılmasını sağlar.

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-133 Yuvarlak Işıksız Devre Anahtarı (ON-OFF, 2P)
