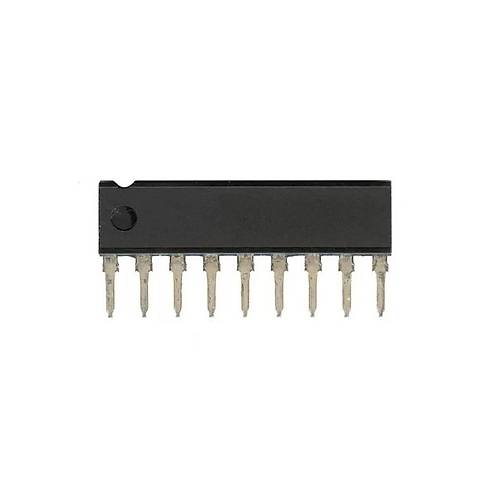

AN6884 LED Sürücü Entegre Devresi SIP-9
AN6884, LED dizilerini sürmek için tasarlanmış özel bir entegre devredir. SIP-9 paketinde sunulan bu entegre, LED VU metre, seviye göstergeleri ve çeşitli görsel gösterge uygulamaları için idealdir.
Panasonic (Matsushita) tarafından üretilen AN6884, ses seviyesi veya diğer analog sinyallere dayalı olarak LED'leri kademeli olarak sürebilir. Elektronik komponentler arasında özellikle görsel gösterge uygulamaları için tercih edilen bir çözümdür.
Kolay kullanımı, minimum harici komponent gereksinimi ve 5 ila 8 LED'i doğrudan sürebilme yeteneği ile bu entegre, ses ekipmanları, test cihazları ve hobi projeleri için pratik bir çözüm sunar. Diğer entegreler arasında görsel LED göstergelere özel tasarımıyla öne çıkar.
Teknik Özellikler
AN6884 LED Sürücü Entegre Devresi SIP-9'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Panasonic (Matsushita)
- Entegre Tipi: LED Sürücü / VU Metre Sürücüsü
- Paket Tipi: SIP-9 (Single In-line Package)
- Sürülen LED Sayısı: 5 (temel model) / 8 (genişletilebilir)
- Çalışma Voltajı: 4.5V - 12V
- LED Sürme Akımı: 10mA - 30mA (ayarlanabilir)
- Giriş Sinyal Türü: Analog DC (0V - VCC)
- Referans Voltajı: Dahili
- Tepki Süresi: <10ms (tipik)
- Besleme Akımı: ~20mA (LED'ler hariç)
- Giriş Empedansı: >100kΩ
- Çıkış Pinleri: 5 adet LED sürücü çıkışı
- Kontrol Modu: Basamaklı (dot) veya çubuk (bar) modu
- Hassasiyet Ayarı: Var (harici potansiyometre ile)
- Çalışma Sıcaklık Aralığı: -20°C ile +70°C arası
- Pin Sayısı: 9
- Pin Aralığı: 2.54mm (0.1 inç) standart
- Boyutlar: Yaklaşık 20mm x 6mm x 3.5mm
- Çıkış Tipi: Açık kolektör
- Maksimum Besleme Voltajı: 13V
- Çıkış Akımı Limiti: 50mA (maksimum)
- LED Çıkış Kontrolü: Kademeli tetikleme
Kullanım Alanları
AN6884 LED Sürücü Entegre Devresi SIP-9'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Ses Sistemleri
- Ses VU metreleri
- Müzik ritim göstergeleri
- Ses seviye monitörleri
- Müzik spektrum analizörleri
- DJ ekipmanlarındaki göstergeler
Test ve Ölçüm Cihazları
- Pil seviye göstergeleri
- Sinyal gücü monitörleri
- Voltaj seviye göstergeleri
- Sıcaklık göstergeleri
- Işık seviyesi göstergeleri
Hobi ve Eğitim Projeleri
- LED efekt devreleri
- Görsel geri bildirim sistemleri
- Elektronik oyunlar
- Eğitim kitleri
- Çeşitli sensör göstergeleri
Avantajlar ve Özellikler
AN6884 LED Sürücü Entegre Devresi SIP-9'ın sağladığı avantajlar ve çözümler.
- Kolay Kullanım: Minimum harici komponent gereksinimi
- Düşük Maliyetli Çözüm: Tek entegre ile çoklu LED kontrolü
- Çift Çalışma Modu: Dot (nokta) veya Bar (çubuk) modunda çalıştırma
- Esnek Besleme Voltajı: 4.5V ile 12V arası geniş besleme aralığı
- Ayarlanabilir Hassasiyet: Farklı giriş sinyallerine adaptasyon
- Direkt LED Sürme: Seri direnç dışında ek komponent gerektirmez
- SIP Paketi: Kolay montaj ve breadboard uyumluluğu
- Yüksek Giriş Empedansı: Kaynak devreden minimum yükleme
- Düşük Güç Tüketimi: Batarya ile çalışan cihazlar için uygun
- Genişletilebilir Tasarım: Kaskad bağlantı ile LED sayısı artırılabilir
Uygulama ve Devre Tasarımı
AN6884 LED Sürücü Entegre Devresi SIP-9 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: LED'lere seri bağlanan dirençleri akıma göre hesaplayın: R = (VCC - VLED - 0.6) / ILED.

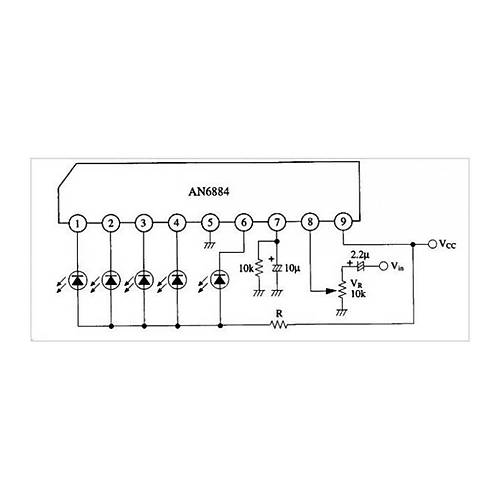

Temel Devre Bağlantıları:
- Besleme Bağlantısı: VCC pini 4.5V-12V güç kaynağına, GND pini toprağa bağlanır
- LED Bağlantıları: LED'lerin anot (+) uçları VCC'ye, katot (-) uçları seri dirençle entegre çıkışlarına bağlanır
- Sinyal Girişi: SIG pini analog sinyal kaynağına (pot, ses sinyali vb.) bağlanır
- Mod Seçimi: DOT/BAR pini çalışma modunu belirlemek için VCC'ye veya GND'ye bağlanır
- Hassasiyet Ayarı: REF pinine opsiyonel olarak hassasiyet ayarı için potansiyometre bağlanabilir
Örnek Uygulama Devreleri:
- Basit 5 LED'li VU Metre: Ses girişini LED'lerle gösteren temel devre
- Pil Seviye Göstergesi: Batarya voltajını izleyen LED gösterge devresi
- Sıcaklık Göstergesi: Termistör kullanarak sıcaklığı LED'lerle gösteren devre
- Ses Aktivasyonlu LED Ekranı: Müzik ritmine tepki veren LED gösterge
- Kaskad Bağlantılı 10 LED Gösterge: İki AN6884 kullanarak genişletilmiş LED sayısı
Sorun Giderme ve İpuçları
AN6884 LED Sürücü Entegre Devresi SIP-9 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- LED'ler Yanmıyor: Besleme voltajını, LED'lerin polaritesini ve seri dirençleri kontrol edin.
- Düzensiz LED Yanma: Sinyal giriş seviyesini ve hassasiyet ayarını kontrol edin.
- Aşırı Parlak LED'ler: Seri dirençleri artırın veya besleme voltajını düşürün.
- Sinyal Tepkisizliği: Giriş sinyal seviyesini ölçün, gerekirse bir ön-amplifikatör ekleyin.
- Tüm LED'ler Sürekli Yanıyor: Giriş sinyal seviyesini düşürün veya hassasiyet ayarını değiştirin.
Verimli Kullanım İpuçları
- Farklı renklerdeki LED'leri kullanarak daha görsel bir gösterge elde edebilirsiniz
- Ses girişi için AC kuplajlı bir bağlantı yapın
- Giriş sinyalini filtreleyin ve istenmeyen DC ofset'i önleyin
- Farklı parlaklık için LED'lere seri direnç değerini hesaplayın
- Dot/Bar modlarını bir anahtar veya jumper ile değiştirilebilir yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli entegreler. Farklı fonksiyonlar için aradığınız entegreleri bulabilirsiniz.
Ürünleri İncele →
Özel uygulama alanları için çeşitli entegreler ve elektronik bileşenler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
AN6884'ün DOT ve BAR modu arasındaki fark nedir?
DOT modunda sadece bir LED yanar (en son aktif seviye). BAR modunda ise tüm LED'ler o seviyeye kadar sırayla yanar. DOT modu daha az güç tüketir.
Ses VU metresi için nasıl bağlanır?
Ses kaynağı bir kapasitör ile AC kuplajlı olarak sinyal girişine bağlanır. Hassasiyet ayarı için bir potansiyometre eklenebilir. LED'ler anot-VCC, katot-entegre çıkışına bağlanır.
Kaç LED sürebilir?
Doğrudan 5 LED sürebilir. İki veya daha fazla AN6884 kaskad bağlayarak LED sayısını artırabilirsiniz. Genellikle 8-10 LED için yaygın olarak kullanılır.
LED'ler için seri direnç nasıl hesaplanır?
R = (VCC - VLED - 0.6V) / ILED formülü ile hesaplanır. Örneğin: 9V besleme, kırmızı LED (2V) ve 15mA için: R = (9-2-0.6)/0.015 = 427 ohm.
Maksimum besleme voltajı nedir?
13V maksimum besleme voltajıdır. Önerilen çalışma aralığı 4.5V-12V'dur. 9V batarya veya 5V regüle kaynak ile optimum çalışır.
AN6884 ve LM3914 arasındaki fark nedir?
LM3914 doğrusal ölçekli, 10 LED sürebilir ve daha esnek referans ayarları vardır. AN6884 ise daha basit, 5 LED sürer ve daha az komponent gerektirir.
Düşük seviyeli sinyaller için önerilen devre nedir?
Düşük seviyeli sinyaller için basit bir op-amp yükseltici eklenmesi önerilir. LM358 gibi bir op-amp ile giriş kazancı 2-10x arası ayarlanabilir.
LED parlaklığını nasıl ayarlayabilirim?
LED seri dirençlerini değiştirerek parlaklık ayarlanabilir. Daha yüksek direnç değeri daha düşük parlaklık sağlar. Alternatif olarak besleme voltajını ayarlayabilirsiniz.
