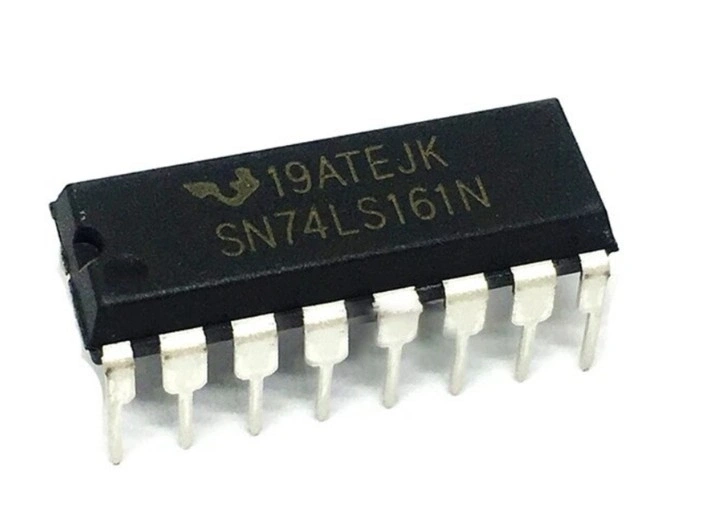

74LS161 Datasheet DIP
74LS161, senkron çalışan 4 bitlik binary (ikili) sayaç entegresidir ve TTL lojik ailesine aittir. Sayma işlemini saat (clock) sinyali ile senkron şekilde gerçekleştirdiği için kararlı ve hatasız sayım uygulamalarında yaygın olarak kullanılır. Paralel yükleme (parallel load), sıfırlama (clear) ve sayma kontrol girişleri sayesinde esnek kullanım imkânı sunar. DIP kılıf yapısı, prototipleme ve eğitim projelerinde kolay entegrasyon sağlayarak dijital elektronik devre tasarımlarında güvenilir bir çözüm oluşturur.
Teknik Özellikler
- Entegre Modeli: 74LS161
- Lojik Ailesi: LS TTL (Low Power Schottky)
- Fonksiyon: 4-Bit Senkron Binary Sayaç
- Kılıf Tipi: DIP (Dual Inline Package)
Anahtar Avantajlar
- Senkron sayma yapısı sayesinde tüm bitler aynı clock darbesiyle değişir ve gecikme hataları minimuma iner. Bu özellik yüksek frekanslı dijital devrelerde güvenilir performans sağlar. Asenkron sayaçlara kıyasla daha kararlı sonuç verir. Zamanlama hassasiyeti gereken projelerde tercih edilir.
- Paralel yükleme özelliği ile sayaç başlangıç değeri dışarıdan ayarlanabilir. Bu sayede belirli bir değerden saymaya başlama imkânı sunar. Programlanabilir sayım devrelerinde büyük esneklik sağlar. Karmaşık zamanlama ve kontrol devrelerinde kullanım kolaylığı oluşturur.
- Enable girişleri sayesinde sayma işlemi kontrol altına alınabilir. Sistem sadece istenilen durumlarda sayım yapar ve gereksiz tetiklemeler önlenir. Bu özellik güç tasarrufu ve mantıksal kontrol açısından avantaj sağlar. Endüstriyel otomasyon uygulamalarında güvenilir çalışma sunar.
- LS TTL teknolojisi sayesinde hızlı anahtarlama performansı sunarken düşük güç tüketimini korur. Gürültü bağışıklığı yüksektir ve kararlı lojik seviyeler üretir. Uzun süreli çalışmalarda güvenilir performans sağlar. Eğitimden profesyonel projelere kadar geniş kullanım alanı vardır.
Uygulama Alanları
- Dijital saat ve zamanlayıcı devrelerinde temel sayaç bileşeni olarak kullanılır. Clock sinyallerini sayarak belirli zaman aralıkları oluşturur. Frekans bölme işlemlerinde önemli rol oynar. Kararlı sayım yapısı zamanlama doğruluğunu artırır.
- Frekans bölücü devrelerde giriş sinyalini daha düşük frekanslara dönüştürmek için kullanılır. Her bit çıkışı giriş frekansının belirli oranlarda bölünmesini sağlar. Osilatör ve zaman tabanı devrelerinde yaygın olarak tercih edilir. Test ve ölçüm devrelerinde güvenilir sonuç verir.
- Mikroişlemci ve mikrodenetleyici destekli sistemlerde yardımcı sayaç olarak görev yapar. Harici olay sayımı ve zamanlama kontrolü için kullanılabilir. Veri işleme sistemlerinde senkron kontrol sağlar. Gömülü sistem projelerinde destekleyici lojik elemanıdır.
- Eğitim ve laboratuvar çalışmalarında dijital sayaç mantığını öğretmek için idealdir. Öğrencilerin senkron ve asenkron sayaç farkını anlamasına yardımcı olur. Breadboard üzerinde kolayca devre kurulabilir. Deney setlerinde tekrar kullanılabilir yapıya sahiptir.
Paket İçeriği
1 Adet 74LS161 DIP Lojik Sayaç Entegresi
