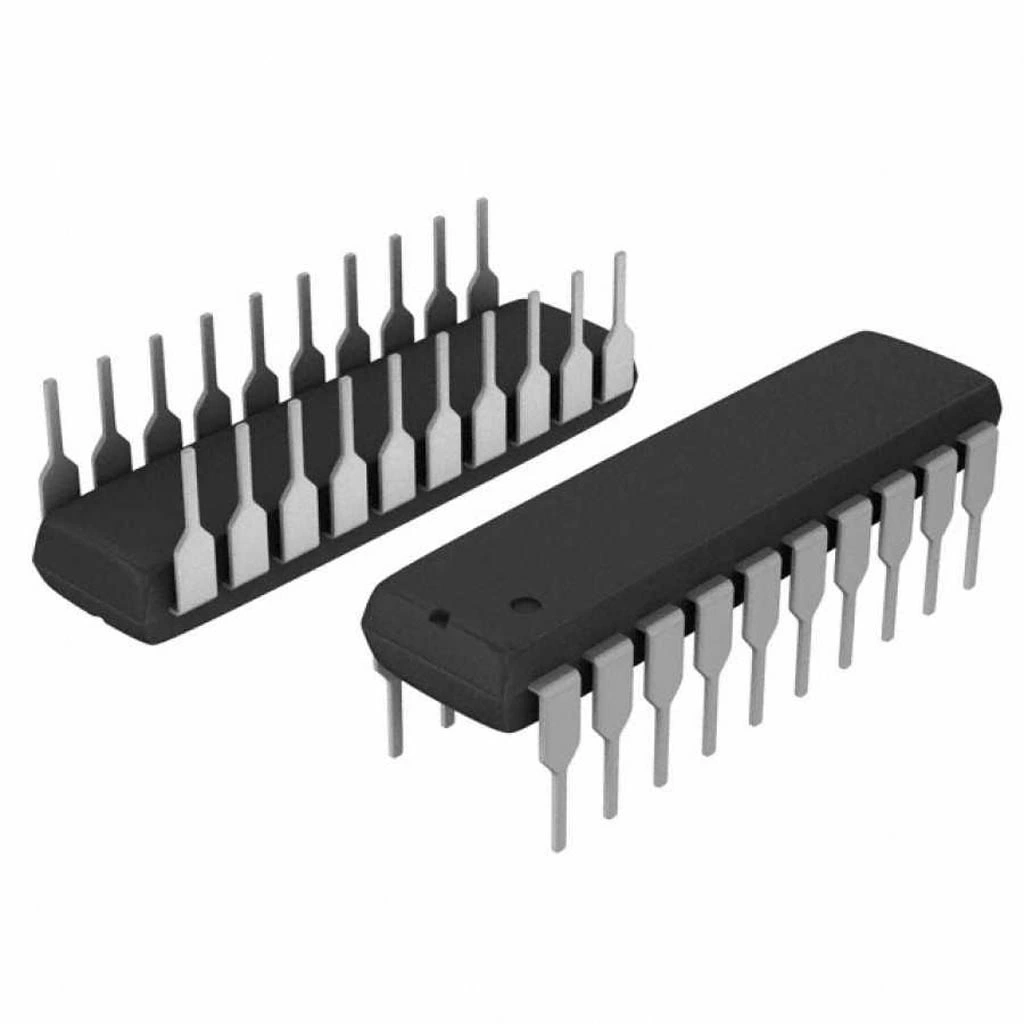

74HC245 DIP-20 Tranceiver Entegresi

74HC245 DIP-20 Tranceiver Entegresi

74HC245, yüksek hızlı CMOS teknolojisiyle üretilen çift yönlü 8-bit veri yolu alıcı-verici (tranceiver) entegresidir. DIP-20 paketinde sunulan bu entegre, mikrodenetleyici sistemlerindeki veri yolu yönlendirme ve tamponlama işlemleri için ideal çözüm sunar.

6V'a kadar geniş besleme voltajı, yüksek gürültü bağışıklığı ve düşük güç tüketimi sağlayan bu entegreler, çeşitli dijital sistemlerde veri yönlendirme ve izolasyon için kullanılır. 8 kanalın her biri 35mA'e kadar akım sürme kapasitesine sahiptir.

Uyumluluk için çift yönlü çalışma özelliği ve 3-durumlu çıkışları bulunan 74HC245, elektronik komponentler arasında veri yolu, port genişletme ve seviye dönüştürme uygulamaları için sıkça tercih edilen diğer entegreler içinde önemli bir yere sahiptir.

---

Teknik Özellikler

74HC245 DIP-20 Tranceiver Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments, NXP, ON Semiconductor vb.
• Ürün Ailesi: 74HC (High Speed CMOS)
• Fonksiyon: Octal Bus Transceiver (8-bit Çift Yönlü Veri Yolu Alıcı-Verici)
• Paket Tipi: DIP-20 (Dual In-line Package, 20 pin)
• Besleme Voltajı (Vcc): 2.0V - 6.0V
• Yüksek Seviye Giriş Voltajı (VIH): 3.5V (5V besleme için)
• Düşük Seviye Giriş Voltajı (VIL): 1.5V (5V besleme için)
• Çıkış Akımı: 35mA (maksimum, her pin için)
• Çalışma Sıcaklığı: -40°C ile +85°C arası (ticari), -55°C ile +125°C arası (endüstriyel, modele göre değişir)
• Çalışma Modu: Çift yönlü (iki taraflı veri aktarımı)
• Çalışma Hızı: 24MHz (tipik, 5V besleme ile)
• Yayılma Gecikmesi: 15ns (tipik, 5V besleme ile)
• Güç Tüketimi: 4µA (tipik beklemede, 5V besleme)
• Gürültü Bağışıklığı: 1V (minimum)
• Giriş Kapasitansı: 10pF (tipik)
• Veri Yolu Genişliği: 8-bit
• Çıkış Tipi: 3-durumlu (üç-hal, tri-state)
• Yönlendirme Kontrolü: DIR pini ile (Yüksek: B→A, Düşük: A→B)
• Çıkış Etkinleştirme: OE pini ile (aktif düşük)
• Lojik Aile: HC (Yüksek Hızlı CMOS)
• ESD Koruması: 2000V (insan vücudu modeli)
• Montaj Tipi: Through-Hole
• Boyutlar: 25.4mm x 7.62mm x 3.3mm (yaklaşık)
• Ağırlık: 1.2g (yaklaşık)
• RoHS Uyumluluğu: Evet (üreticiye bağlı)

---

Kullanım Alanları

74HC245 DIP-20 Tranceiver Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Sistemleri

• Arduino gibi geliştirme kartlarında port genişletme
• Mikrodenetleyici ile çevresel birim arasında tampon
• I/O koruması ve izolasyonu
• Farklı mikrodenetleyiciler arası veri iletişimi
• Çok işlemcili sistemlerde veri yolu paylaşımı

Veri Yolu Sistemleri

• Veri yolu güçlendirme ve yenileme
• Veri yolu izolasyonu ve bölümlendirme
• Paralel veri yolu yönlendirme
• Paylaşımlı veri yolu uygulamaları
• Çift yönlü veri transferi gerektiren sistemler

Seviye Dönüştürme

• 3.3V ve 5V sistemler arasında seviye dönüşümü
• TTL ve CMOS lojik seviyeleri arasında dönüşüm
• Farklı voltaj seviyelerindeki cihazların arabirimi
• Sensör ve gösterge devrelerinde seviye uyumlulukları
• Legacy sistemlerle modern arayüzler arası bağlantı

Koruma ve İzolasyon

• Hassas mikrodenetleyici pinlerinin korunması
• Yüksek akım gerektiren yüklerin sürülmesi
• Devre bölümleri arasında elektriksel izolasyon
• Gürültülü ortamlarda sinyal bütünlüğünün korunması
• ESD (Elektrostatik Deşarj) koruması

Dijital Sistemler

• LED matrisleri kontrol devreleri
• Dijital giriş/çıkış genişletme kartları
• Bellek arayüzleri
• Dijital test ekipmanları
• Prototip ve eğitim amaçlı dijital devreler

---

Avantajlar ve Özellikler

74HC245 DIP-20 Tranceiver Entegresi'nin sağladığı avantajlar ve çözümler.

• Çift Yönlü İletişim: Tek bir entegre ile iki yönlü veri akışı kontrolü
• Yüksek Akım Kapasitesi: 35mA'e kadar pin başına sürüş akımı
• 3-Durumlu Çıkışlar: Paylaşımlı veri yollarında çoklu cihaz bağlantısı
• Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
• Geniş Besleme Aralığı: 2.0V ile 6.0V arası çalışabilme esnekliği
• Yüksek Hız: 24MHz'e kadar çalışma frekansı
• Gürültü Bağışıklığı: Yüksek gürültü marjı ile güvenilir operasyon
• Kolay Entegrasyon: Standart DIP-20 paket ile breadboard uyumluluğu
• Seviye Dönüştürme Yeteneği: Farklı lojik voltajları arasında dönüşüm
• ESD Koruması: Elektrostatik deşarja karşı dayanıklılık

---

Devre Tasarımı ve Uygulama

74HC245 DIP-20 Tranceiver Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

74HC245 DIP-20 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (DIR): Yön kontrolü (Yüksek: B→A, Düşük: A→B)
• Pin 2-9 (A1-A8): A tarafı veri pinleri
• Pin 10 (GND): Toprak
• Pin 11-18 (B8-B1): B tarafı veri pinleri
• Pin 19 (OE): Çıkış etkinleştirme (aktif düşük)
• Pin 20 (VCC): Pozitif besleme voltajı

Temel Devre Şeması

74HC245 entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x 74HC245 DIP-20 Transceiver
• 1x 100nF (0.1µF) seramik kapasitör (bypass)
• 2x 10kΩ direnç (opsiyonel, pull-up/down için)
• 5V güç kaynağı
• Opsiyonel: LED'ler ve seri dirençler (470Ω) gösterge için

Temel Devre Bağlantıları:

1. VCC (Pin 20) 5V'a bağlanır
2. GND (Pin 10) toprak hattına bağlanır
3. 100nF kapasitör VCC ve GND arasına bağlanır (mümkün olduğunca entegrene yakın)
4. DIR (Pin 1) yön kontrolü için bağlanır (5V veya GND, veya kontrol sinyali)
5. OE (Pin 19) çıkış etkinleştirme için bağlanır (aktif düşük, genellikle GND'ye bağlanır)
6. A1-A8 (Pin 2-9) ve B1-B8 (Pin 11-18) veri giriş/çıkışları için bağlanır

Çalışma Modları

74HC245 entegresinin farklı çalışma modları ve kontrol.

• A'dan B'ye Veri Aktarımı:
  • DIR = 0 (GND'ye bağlı)
  • OE = 0 (GND'ye bağlı)
  • A tarafına giriş verilir, B tarafından çıkış alınır
• B'den A'ya Veri Aktarımı:
  • DIR = 1 (VCC'ye bağlı)
  • OE = 0 (GND'ye bağlı)
  • B tarafına giriş verilir, A tarafından çıkış alınır
• Yüksek Empedans (Hi-Z) Modu:
  • OE = 1 (VCC'ye bağlı)
  • Tüm çıkışlar yüksek empedans durumuna geçer
  • DIR'in durumu önemsizdir
  • Veri yolu paylaşımı için kullanılır

Uygulama Örnekleri

74HC245 entegresi ile farklı devre uygulamaları.

Arduino Port Genişletme:

• Arduino'nun dijital pinlerini A tarafına bağlayın
• Harici cihazları B tarafına bağlayın
• DIR pinini Arduino'dan kontrol edin
• Veri okuma veya yazma yönünü programla değiştirin
• Tek yönlü veri akışı için DIR'i sabit bağlayın

Seviye Dönüştürücü:

• VCC'yi yüksek voltaj seviyesine bağlayın (örn. 5V)
• Bir tarafa 3.3V, diğer tarafa 5V cihaz bağlayın
• DIR pinini veri akış yönüne göre ayarlayın
• Çift yönlü seviye dönüşümü için dinamik DIR kontrolü kullanın
• Not: Tam çift yönlü otomatik seviye dönüşümü için özel seviye dönüştürücüler tercih edilmeli

Veri Yolu İzolasyonu:

• İki ayrı sistem arasında veri yolu bağlayın
• OE pini ile sistemlerin bağlantısını kontrol edin
• Yalnızca gerektiğinde veri yolu erişimi sağlayın
• Çok işlemcili sistemlerde veri yolu çakışmasını önleyin
• Gürültülü ortamlarda sinyal bütünlüğünü koruyun

LED Matris Sürücü Devresi:

• A tarafını mikrodenetleyiciye bağlayın
• B tarafını LED matrisi sütunlarına bağlayın
• DIR pinini GND'ye bağlayın (A→B yönü)
• Yüksek akım sürüş yeteneğiyle LED'leri doğrudan sürün
• Mikrodenetleyiciyi yüksek akımdan koruyun

---

Sorun Giderme ve İpuçları

74HC245 DIP-20 Tranceiver Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Veri İletilmiyor: OE pininin düşük (GND) seviyede olduğunu kontrol edin, DIR pininin doğru yönde olduğundan emin olun
• Veri Kaybı veya Bozulma: Bypass kapasitörlerini kontrol edin, besleme voltajını ölçün, uzun kablolar için pull-up/down dirençleri ekleyin
• Tek Yönlü Çalışma: DIR pinini test edin, kısa devre veya açık devre olup olmadığını kontrol edin, yeni bir entegre deneyin
• Aşırı Isınma: Çıkışlarda kısa devre veya aşırı yük olup olmadığını kontrol edin, besleme voltajını doğrulayın
• Kararsız Çalışma: Kullanılmayan girişlerin bağlantısını kontrol edin, sinyal zayıflaması için yol uzunluklarını azaltın

Tasarım İpuçları

74HC245 entegresi ile daha başarılı devreler tasarlamak için öneriler.

• Güç Besleme Düzeni:
  • VCC ve GND pinlerine mümkün olduğunca yakın 100nF bypass kapasitör ekleyin
  • Birden fazla entegre kullanıyorsanız her birine ayrı bypass kapasitör bağlayın
  • Güç dağıtım yollarını kalın yapın
  • Güç kaynağını devre kartına birden fazla noktadan bağlayın
• Sinyal Bütünlüğü:
  • Yüksek hızlı uygulamalarda sinyal yollarını kısa tutun
  • Uzun veri yolları için terminasyon dirençleri kullanmayı düşünün
  • Kritik sinyaller için diferansiyel çift kullanın
  • Sinyal hatlarını güç ve toprak düzlemlerinden geçirin
• Gürültü Azaltma:
  • Dijital ve analog toprak hatlarını uygun şekilde ayırın
  • Yüksek frekanslı gürültü için VCC hattına 10-100nF ek kapasitör
  • Düşük frekanslı gürültü için VCC hattına 10-47µF elektrolitik kapasitör
  • Hassas sistemlerde ferrit boncuk kullanmayı düşünün
• Kullanılmayan Pinler:
  • Kullanılmayan girişleri asla havada bırakmayın
  • Kullanılmayan A/B girişlerini GND veya VCC'ye bağlayın
  • Kullanılmadığında OE pinini VCC'ye bağlayarak çıkışları devre dışı bırakın
  • DIR pinini kullanılmadığında VCC veya GND'ye bağlayarak sabit yön belirleyin

Performans Optimizasyonu

74HC245 entegresinin performansını artırmak için öneriler.

• Yüksek Hız Uygulamaları:
  • 5V besleme kullanarak maksimum hıza ulaşın
  • Sinyal yollarını kısa ve düz tutun
  • Çift taraflı PCB kullanın ve bir tarafı tamamen toprak düzlemi yapın
  • Kritik sinyaller için kontrollü empedans hat tasarımı yapın
• Düşük Güç Uygulamaları:
  • Daha düşük besleme voltajı kullanın (2-3V arası)
  • Kullanılmadığında OE pinini VCC'ye çekerek çıkışları devre dışı bırakın
  • İşlem yapılmadığında sistemi uyku moduna alın
  • Gereksiz durum değişikliklerini minimize edin
• Yüksek Fan-out (Çıkış Yükü):
  • Yüksek kapasitif yükler için çıkışlara 22-47Ω seri direnç ekleyin
  • Birden fazla yük için çıkışları paralel 74HC245 entegrelerine dağıtın
  • Çok sayıda LED sürerken akım sınırlayıcı dirençleri ihmal etmeyin
  • İndüktif yükler için flyback diyotları ekleyin

Alternatif ve Eşdeğer Entegreler

74HC245'e alternatif olabilecek veya tamamlayıcı entegreler.

• 74HCT245: TTL uyumlu giriş seviyeleri ile HC245'in alternatifi
• 74LS245: TTL teknolojisi ile üretilmiş düşük hızlı versiyon
• 74AC245: HC245'ten daha yüksek hız ve akım kapasitesi sunan versiyon
• 74AHCT245: Yüksek hız ve TTL uyumluluğu birleştiren versiyon
• SN74LVC245A: 1.65V-5.5V geniş besleme voltajı aralığı sunan düşük voltaj versiyonu
• CD74HC241: Tek yönlü buffer olarak kullanılabilen alternatif
• 74HC573/574: Latch/flip-flop içeren veri yolu tamponları
• 74HC540/541: İnverter tamponlar

---

Paket İçeriği

• 74HC245 DIP-20 Tranceiver Entegresi

---
