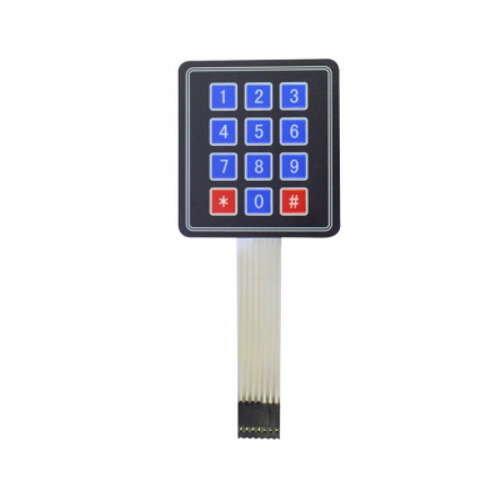

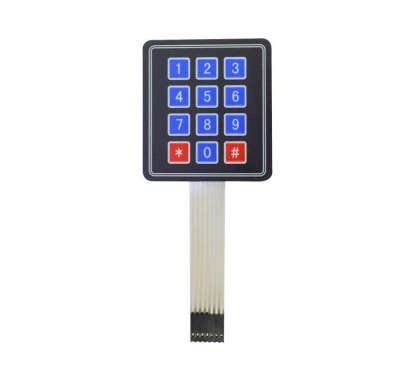

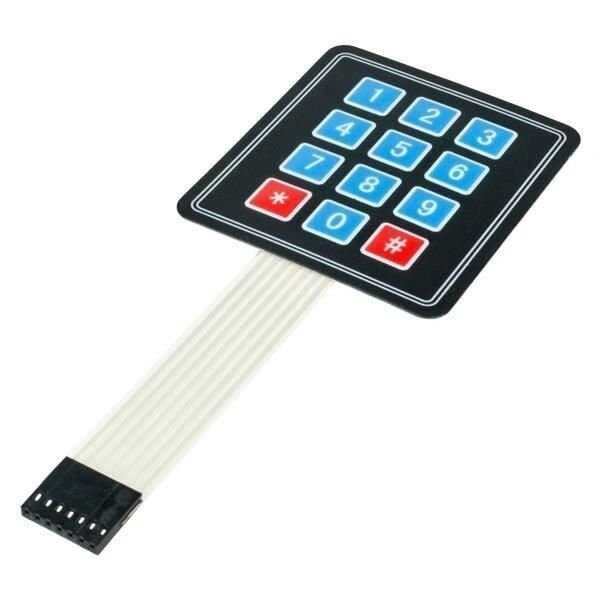

3X4 Membran Tuş Takımı - Keypad
12 düğmeli tuş takımı, mikrodenetleyici projeleri için kullanışlı bir insan arabirimi bileşeni sağlar. Kullanışlı yapışkan sırtlığı, tuş takımını çeşitli uygulamalara monte etmenin basit bir yolunu sağlar. Arduino ve diğer mikroişlemciler ile uyumlu çalışmaktadır. Butonlar bir matrise bağlanır, bu yüzden ped içinde taramak için sadece 7 mikrodenetleyici pime (3 sütun ve 4 satır) ihtiyacınız vardır.
Teknik Özellikler
- Ultra ince tasarım ve yapışkan sırt, her projeye kolay entegrasyon sağlar
- Herhangi bir mikrodenetleyici ile kolay iletişim
- Kablo dahil
- Maksimum Verim: 24VDC / 30mA
- Sıçrama süresi: ?5ms
- İzolasyon Direnci: 100M? @ 100V
- Dielektrik Dayanım: 250VRms (@ 60Hz, 1 dak)
- Arayüz: 3×4 matrise 7-pin erişim
- Çalışma sıcaklığı: 0 - 50 ° C
- Boyutlar: Tuş takımı 70 x 77 mm
- Kablo: 20 x 85 mm
Uygulama Alanları
- Güvenlik sistemi
- Menü seçimi
- Gömülü sistemler için veri girişi
Arduino ile Bağlantı Şeması
Membran Keypad Kullanım Kılavuzu ve Örnek Arduino Kodu
Tuş Takımı Arduino Kütüphanesi
