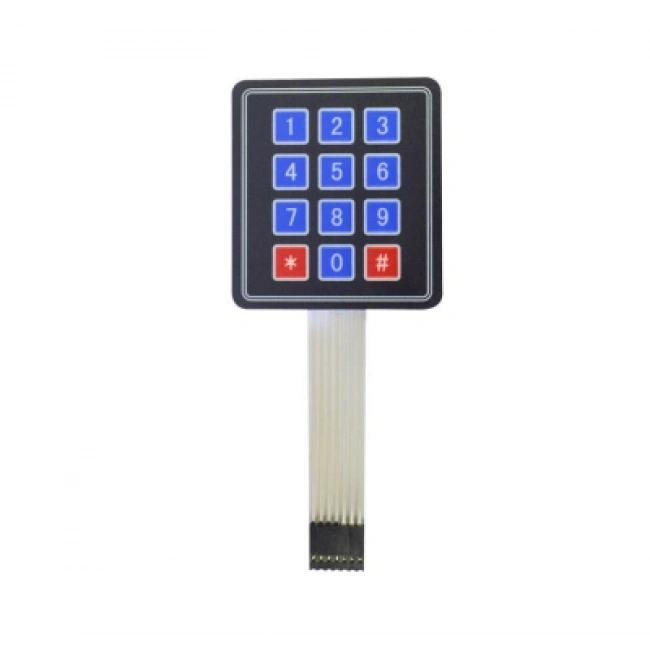

3x4 Membran Tuş Takımı (Arduino Keypad)

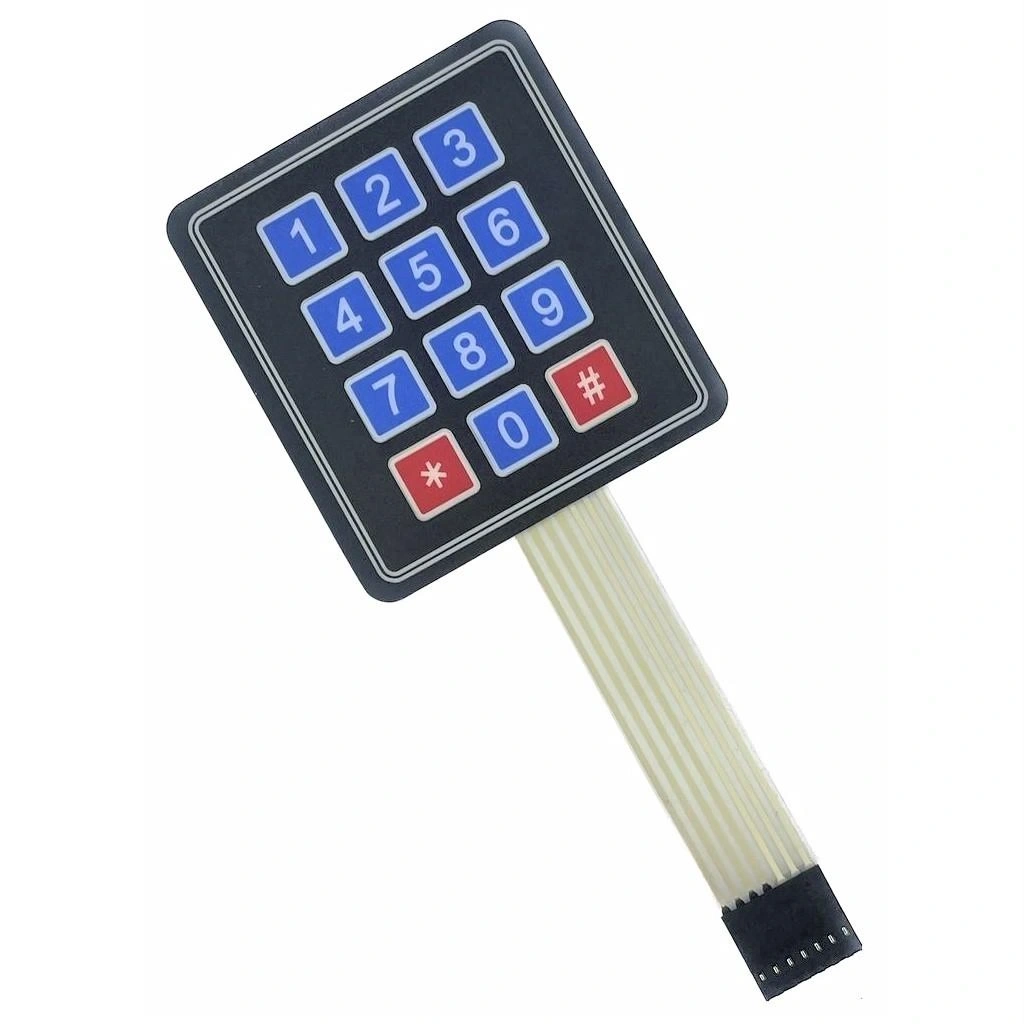

3x4 Membran Tuş Takımı, elektronik projeleriniz için kompakt ve kullanımı kolay bir giriş arayüzüdür. 12 tuşlu (0-9, * ve #) matris düzenindeki bu membran keypad, sayısal veri girişi ve kontrol gerektiren uygulamalarda kullanıcı etkileşimi sağlar.

Bu tuş takımı, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. İnce yapısı, kendinden yapışkanlı arka yüzeyi ve esnekliği sayesinde çeşitli yüzeylere monte edilebilir. Tuşlara basıldığında taktil geri bildirim sağlayan tasarımı kullanım kolaylığı sunar.

Tuş Takımı kategorisinde bulunan bu ürün, yalnızca 7 pin bağlantısı gerektiren matris yapısı ve su geçirmez membran yüzeyi ile şifre girişi, menü navigasyonu veya sayısal kontrol gerektiren DIY projeleri için uygun maliyetli bir çözümdür.

Teknik Özellikler

3x4 Membran Tuş Takımının detaylı teknik özellikleri aşağıda listelenmiştir.

• Tuş Düzeni: 3 kolon x 4 satır (toplam 12 tuş).
• Tuş Karakterleri: 0-9, *, #
• Matris Yapısı: 3 kolon + 4 satır = 7 pin,
• Bağlantı: 7 pin kablo çıkışı (konnektörsüz, açık uçlu)
• Kablo Uzunluğu: Yaklaşık 80mm

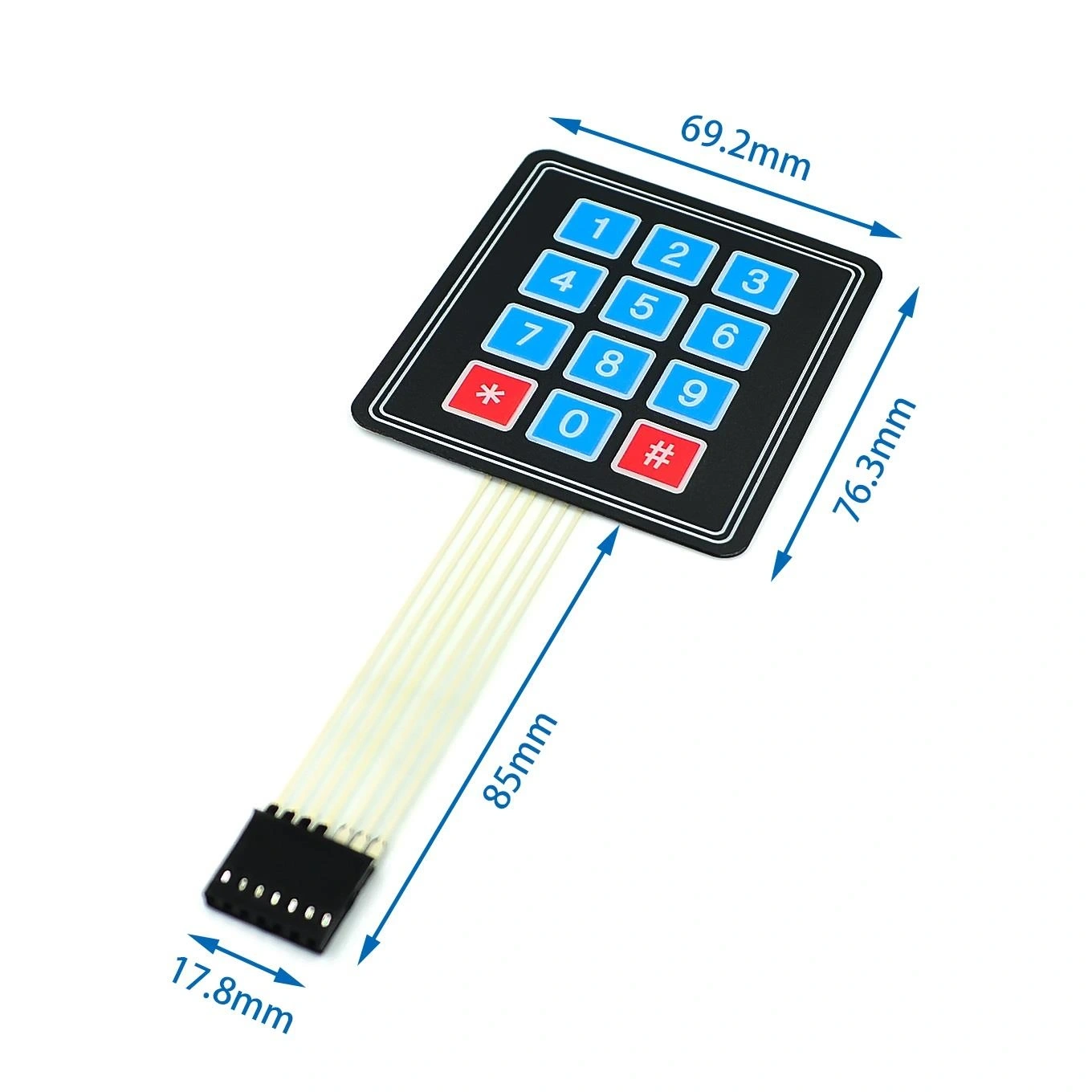

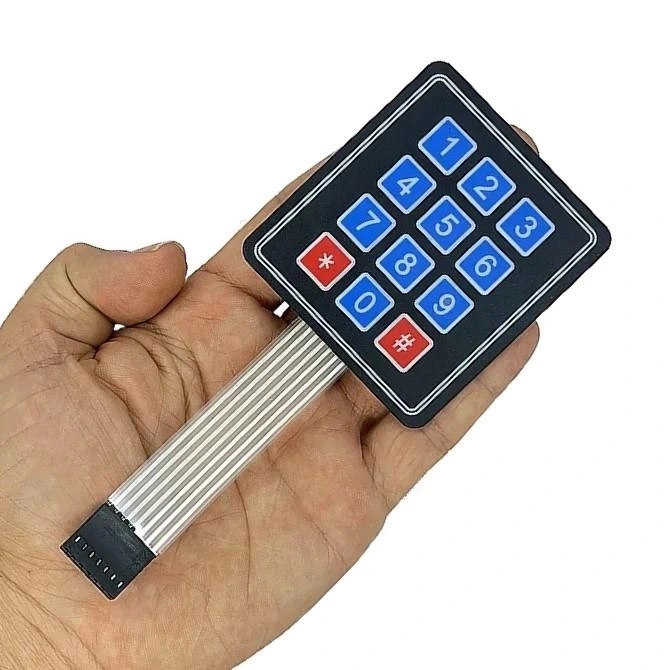

• Boyutlar: 69mm x 77mm x 0.8mm
• Tuş Boyutu: Yaklaşık 14mm x 14mm
• Malzeme: PET membran (su geçirmez)
• Arka Yüzey: Kendinden yapışkanlı
• Çalışma Voltajı: 5V DC (lojik seviye)
• Maksimum Akım: 10mA (tüm tuşlar için toplam)
• Kontak Direnci: <500Ω
• Yalıtım Direnci: >100MΩ
• Kullanım Ömrü: >1 milyon basma döngüsü
• Çalışma Sıcaklığı: -20°C ~ +50°C
• Basma Kuvveti: 100-200g
• Tepki Süresi: <10ms

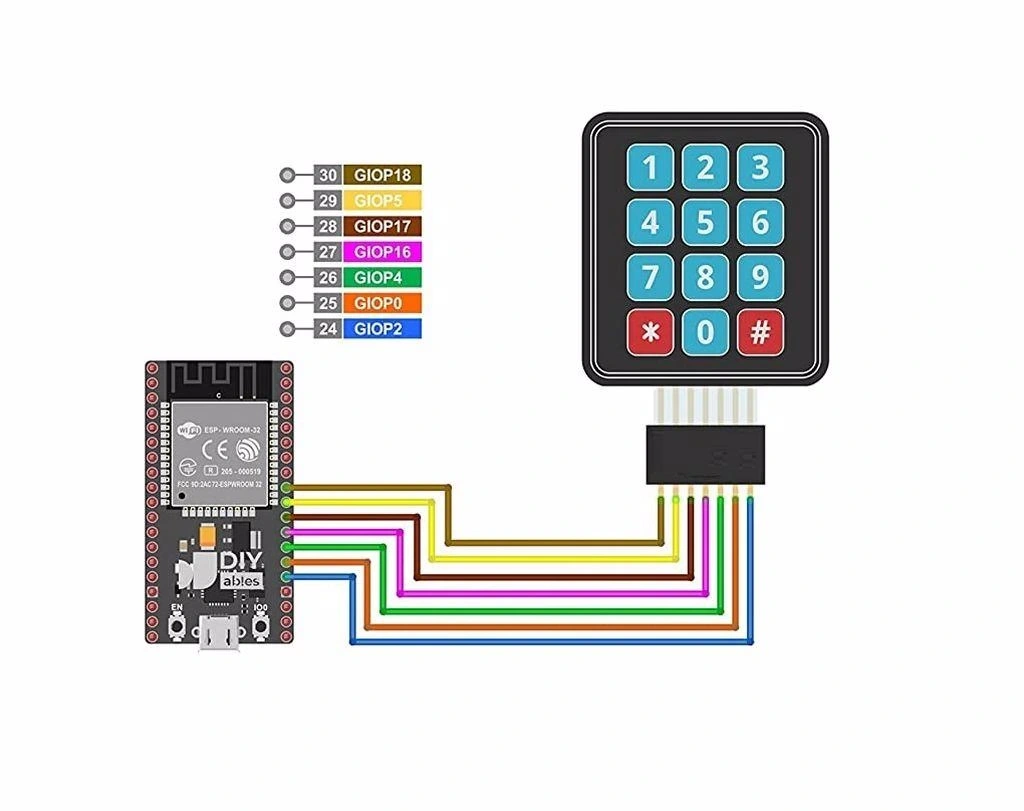

Bağlantı ve Kullanım

3x4 Membran Tuş Takımının Arduino ve diğer mikrodenetleyicilerle bağlantısı ve kullanım talimatları.

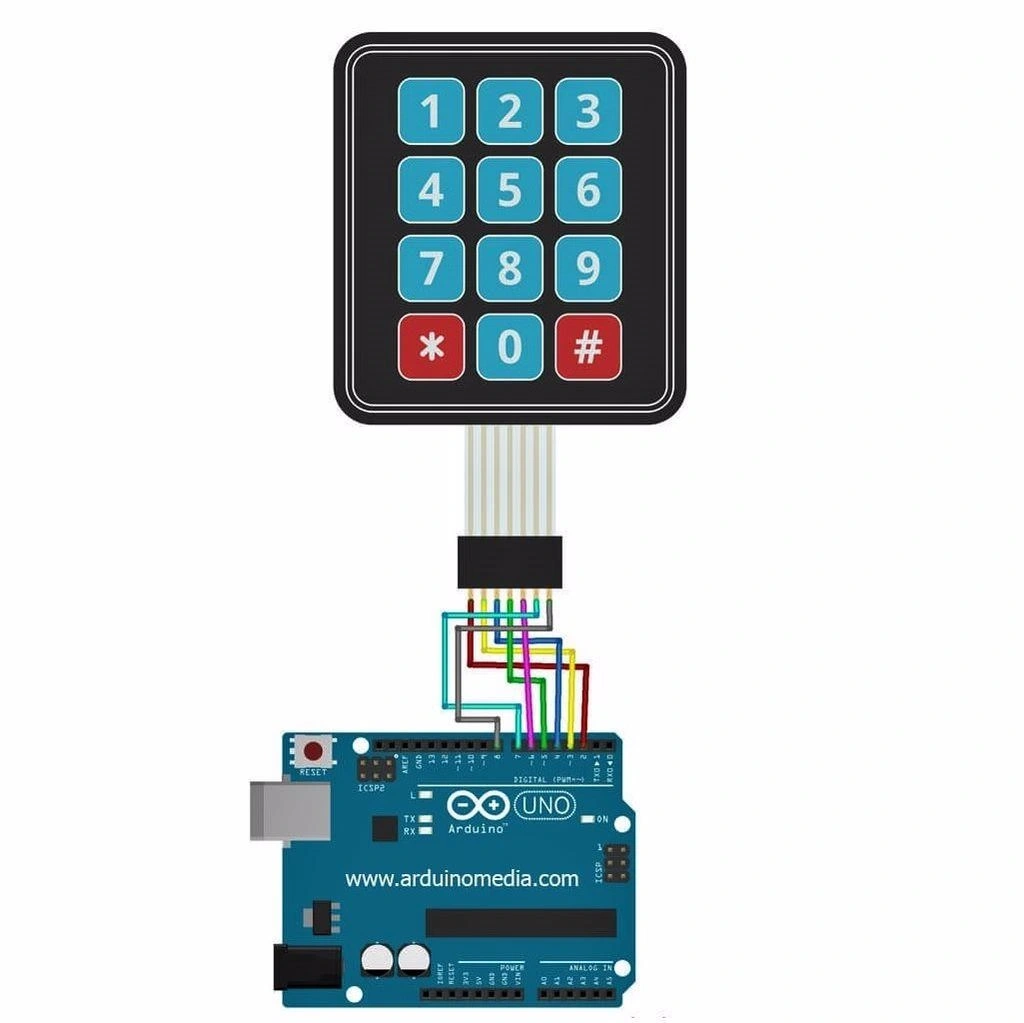

Arduino bağlantısı:

• Satır Bağlantıları (4 pin): Arduino dijital pinlerine bağlayın (örn. D2, D3, D4, D5)
• Kolon Bağlantıları (3 pin): Arduino dijital pinlerine bağlayın (örn. D6, D7, D8)
• Pull-up dirençlere ihtiyaç yoktur, Arduino'nun dahili pull-up dirençleri kullanılabilir
• Tuş takımı esnek düz kablo ile gelir, breadboard üzerinde kullanmak için jumper kablolar bağlayabilirsiniz

Çalışma prensibi:

• Tuş takımı bir matris yapısında çalışır
• Arduino, belirli bir satırı aktifleştirip tüm kolonları okuyarak tuş basışını algılar
• Bu işlem hızlı bir şekilde tüm satırlar için tekrarlanır (tarama)
• Bir tuşa basıldığında, ilgili satır ve kolon kesişimi belirlenerek hangi tuşa basıldığı tespit edilir

Montaj önerileri:

• Tuş takımının arka yüzeyi kendinden yapışkanlıdır, koruyucu tabakayı çıkararak temiz ve düz bir yüzeye yapıştırabilirsiniz
• Kalıcı montaj öncesi tuş takımını test edin ve tüm tuşların doğru çalıştığından emin olun
• Nemlendirme ve yağdan korumak için ön yüzeyi temiz tutun
• Dış mekan uygulamaları için ek koruma sağlayın (şeffaf koruyucu kaplama veya muhafaza)

Kullanım ipuçları:

• Uzun mesafe bağlantısı gerekiyorsa ekranlı kablo kullanın (paraziti azaltmak için)
• Keypad kütüphanesi multi-press (birden fazla tuşa aynı anda basma) algılama konusunda sınırlıdır
• Okuma güvenilirliği için debounce tekniği kullanın, Keypad kütüphanesi bunu otomatik olarak yapar
• Mikrodenetleyiciyi başka işlemler için serbest bırakmak için kesme (interrupt) tabanlı okuma yöntemleri uygulayabilirsiniz

Uygulama Alanları

3x4 Membran Tuş Takımının kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Dijital şifre girişi
• Elektronik kilit sistemleri
• Alarm panelleri
• Giriş kontrol sistemleri
• Kasa ve dolap kilitleri

Kontrol Arayüzleri

• Akıllı ev kontrol panelleri
• Robot kontrol arayüzleri
• Elektronik cihaz menüleri
• Oyun kontrolleri
• Sayısal değer giriş sistemleri

Eğitim ve Hobi Projeleri

• Programlanabilir hesap makineleri
• Basit oyun konsolları
• Elektronik test cihazları
• Eğitim amaçlı elektronik kitler
• STEM eğitim projeleri

Proje Örnekleri

3x4 Membran Tuş Takımı kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Elektronik Şifreli Kilit

Arduino Nano, 3x4 tuş takımı, 16x2 LCD ekran, servo motor ve buzzer kullanarak elektronik bir şifreli kilit sistemi yapabilirsiniz. Kullanıcı, tuş takımı aracılığıyla 4 haneli bir şifre girer ve LCD ekranda girilen karakterler "*" olarak gösterilir. Doğru şifre girildiğinde, servo motor kilidi açar ve onay için buzzer kısa bir ton çalar. Yanlış şifre girildiğinde, buzzer uyarı sesi verir ve ekranda hata mesajı gösterilir. Sistem, EEPROM kullanılarak şifrenin değiştirilebilmesine olanak tanır. Ayrıca, belirli sayıda yanlış giriş sonrası sistem kilitlenme özelliği eklenebilir. Bu proje, güvenli dolaplar, çocuk kilitleri veya temel güvenlik sistemleri için ideal bir çözümdür.

Akıllı Ev Kontrol Paneli

Arduino Mega, 3x4 tuş takımı, OLED ekran, röle modülü ve DHT22 sıcaklık/nem sensörü kullanarak kapsamlı bir akıllı ev kontrol paneli geliştirebilirsiniz. Tuş takımı, farklı menüler arasında gezinmek ve değerleri ayarlamak için kullanılır. Ana menüden aydınlatma kontrolü, sıcaklık ayarları, zamanlayıcılar ve güvenlik modu gibi seçeneklere erişilebilir. Röle modülü, evdeki farklı cihazları kontrol eder. Sistem, belirlenen sıcaklık değerlerine göre otomatik olarak klima veya ısıtıcıyı açıp kapatabilir. OLED ekran, mevcut sıcaklık, nem ve seçili modları gösterir. ESP8266 Wi-Fi modülü ekleyerek uzaktan erişim ve kontrol özelliği kazandırabilirsiniz. Bu panel, küçük ve orta ölçekli akıllı ev sistemleri için ekonomik bir çözüm sunar.

Dijital Para Kasası ve Harcama Takip Cihazı

Arduino Uno, 3x4 tuş takımı, küçük servo motor, RTC modülü, SD kart modülü ve LCD ekran kullanarak çocuklar için eğitici bir dijital para kasası yapabilirsiniz. Tuş takımı şifre girişi ve para miktarı kaydı için kullanılır. Kullanıcı, her para yatırma veya çekme işlemini tuş takımını kullanarak girer ve işlem SD kartta tarih/saat bilgisiyle kaydedilir. Servo motor, kasanın kilitleme mekanizmasını kontrol eder. LCD ekranda mevcut bakiye, son işlemler ve basit istatistikler (günlük/haftalık harcama) gösterilir. "*" tuşu menüler arasında gezinmeyi, "#" tuşu ise onaylama işlemini sağlar. Bu proje, çocuklara finansal sorumluluk kazandırmak ve tasarruf alışkanlıkları geliştirmek için interaktif bir araç olarak kullanılabilir.

Sorun Giderme ve İpuçları

3x4 Membran Tuş Takımı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Tuşların Tepki Vermemesi: Bağlantıları kontrol edin. Yanlış satır/kolon bağlantıları tuşların çalışmamasına neden olabilir.
• Yanlış Tuş Algılama: Debounce değerini artırın. Mekanik titreşimler yanlış algılamalara neden olabilir. Keypad kütüphanesinde debounce süresini ayarlayın.
• Bağlantı Sorunu: Kabloların güvenli bir şekilde bağlandığından emin olun. Kablolar çok ince ise lehimleyerek veya konnektörler kullanarak bağlantıları güçlendirin.
• Aşınma ve Hassasiyet Kaybı: Tuş takımının yüzeyinde aşırı basınç veya keskin nesneler kullanmaktan kaçının. Aşınmış tuş takımı değiştirilmelidir.
• Hatalı Okumalar: Elektriksel gürültüyü azaltmak için kısa kablolar kullanın veya pull-up direnç değerlerini ayarlayın.

Performans İpuçları

• Daha iyi dokunma hissi için tuş takımını sert bir yüzeye monte edin
• Çevre gürültüsünü azaltmak için shielded (ekranlı) kablo kullanın
• Uzun kullanımlar için tuş takımı üzerine şeffaf koruyucu film uygulayın
• Multi-tasking uygulamalarda, tuş taraması için interrupt tabanlı yöntemler kullanın
• Dış mekan uygulamaları için ek su geçirmez muhafaza içine alın
