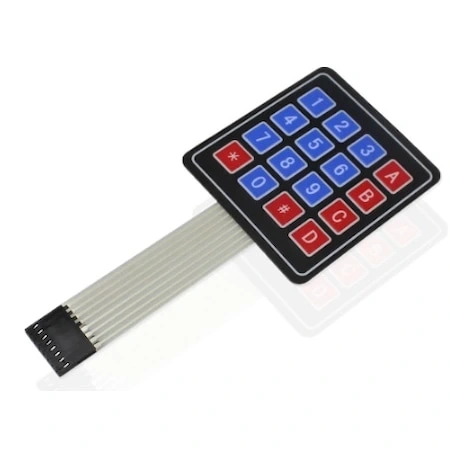

Arduino PIC ARM 4x4 Membran Tuş Takımı (Keypad)

Arduino PIC ARM 4x4 Membran Tuş Takımı, elektronik projelerinizde kullanıcı giriş arayüzü oluşturmak için tasarlanmış pratik bir kontrol bileşenidir. 16 tuşlu bu keypad, 8-pin bağlantı ile matrix tarama metoduyla kolay kullanım sağlar.

Süper ince ve dayanıklı membran yapısı sayesinde her türlü projeye kolayca entegre edilebilir. Arka yüzeyi yapışkanlı olup, düz yüzeylere montaj kolaylığı sunar.

Arduino başta olmak üzere PIC, ARM gibi çeşitli mikrodenetleyicilerle sorunsuz çalışan bu ürün, Tuş Takımı kategorisinin en popüler seçeneklerinden biridir.

Teknik Özellikler

Arduino PIC ARM 4x4 Membran Tuş Takımının detaylı teknik özellikleri aşağıda listelenmiştir.

• Tuş Sayısı: 16 (4x4 matrix düzeni)
• Tuş Dizilimi: 1, 2, 3, A, 4, 5, 6, B, 7, 8, 9, C, *, 0, #, D
• Boyutlar: 69mm x 76mm x 0.8mm
• Pin Sayısı: 8 pin (4 satır + 4 sütun)
• Bağlantı Tipi: Dişi header bağlantı
• Kablo Uzunluğu: Yaklaşık 80mm
• Çalışma Voltajı: 3,3V - 5V DC
• Tuş Basma Kuvveti: Yaklaşık 100-200g
• Kontak Direnci: < 100 ohm
• İzolasyon Direnci: > 100 Mohm
• Mekanik Ömür: > 1 milyon basış
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Arka Yüzey: Kendinden yapışkanlı
• Malzeme: PET membran yüzey
• Renk: Mavi üzerine beyaz karakterler

Bağlantı ve Kullanım

Arduino PIC ARM 4x4 Membran Tuş Takımının elektronik devrelere bağlantı şeması ve kullanım talimatları.

4x4 Membran Tuş Takımı, 8 pin üzerinden matrix düzeninde bağlantı yapar. İlk 4 pin satır bağlantıları (R1-R4), son 4 pin ise sütun bağlantılarıdır (C1-C4). Arduino'ya bağlantı için aşağıdaki pinleri kullanabilirsiniz:

• Satır Pinleri (R1-R4): Arduino'nun dijital pinlerine bağlanır (örneğin 9, 8, 7, 6)
• Sütun Pinleri (C1-C4): Arduino'nun dijital pinlerine bağlanır (örneğin 5, 4, 3, 2)

Tuş takımının pin düzeni şu şekildedir:

• Pin 1: Satır 1
• Pin 2: Satır 2
• Pin 3: Satır 3
• Pin 4: Satır 4
• Pin 5: Sütun 1
• Pin 6: Sütun 2
• Pin 7: Sütun 3
• Pin 8: Sütun 4

Arduino için Keypad kütüphanesini kullanarak tuş takımını kolayca programlayabilirsiniz. Arduino IDE'de "Taslak > Library Ekle > Library Yönet" menüsünden "Keypad by Mark Stanley, Alexander Brevig" kütüphanesini yükleyin.

Temel bağlantı ve kod yapısı şu şekildedir:

Matrix tuş takımının çalışma prensibi şöyledir: Mikrodenetleyici sırayla her sütunu LOW durumuna getirir ve satırları okur. Eğer bir satır LOW durumundaysa, o satır ve aktif sütunun kesişimindeki tuşa basıldığı anlaşılır. Bu işlem çok hızlı bir şekilde tekrarlanarak tüm tuşlar taranır.

Tuş takımının arka yüzeyindeki yapışkan koruyucu tabakayı çıkararak düz bir yüzeye yapıştırabilirsiniz. Yapıştırmadan önce yüzeyin temiz, kuru ve yağsız olduğundan emin olun.

Tuş takımının ömrünü uzatmak için aşırı basınç uygulamaktan kaçının ve keskin nesnelerle temas ettirmeyin. Membran yüzey suya dayanıklı olsa da, sıvı girişinden korumak için önlem alın.

Uygulama Alanları

Arduino PIC ARM 4x4 Membran Tuş Takımının kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Şifre korumalı kapı kilitleri
• Alarm kontrol panelleri
• Güvenlik şifresi ile aktive olan cihazlar
• Kasa ve değerli eşya koruma sistemleri

Elektronik Kontrol Arayüzleri

• Hesap makineleri
• Menü navigasyonu
• Sayısal veri girişi
• Özel fonksiyon tuşları

Ev Otomasyonu

• Akıllı ev kontrol panelleri
• Işık ve perde kontrol sistemleri
• İklimlendirme kontrol birimleri
• Elektronik cihaz kumandaları

Proje Örnekleri

Arduino PIC ARM 4x4 Membran Tuş Takımı kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Şifreli Kilit Sistemi

Arduino Nano, 4x4 membran tuş takımı, 16x2 LCD ekran, röle modülü ve solenoid kilit kullanarak kompakt bir dijital şifreli kilit sistemi oluşturabilirsiniz. Sistem, dört haneli bir şifre ile koruma sağlar. LCD ekran, şifre girişi durumunu gösterir ve "*" karakterleri ile şifreyi gizler. Doğru şifre girildiğinde, röle aktif hale gelir ve solenoid kilidi açar. Sistem ayrıca EEPROM kullanarak şifrenin kalıcı olarak saklanmasını sağlar, böylece güç kesilmesi durumunda bile şifre korunur. Üç yanlış deneme sonrasında 30 saniyelik bir bekleme süresi ekleyerek güvenliği artırabilirsiniz. "A" tuşu giriş onayı, "B" tuşu silme işlevi, "C" tuşu şifre değiştirme modu ve "D" tuşu sistem sıfırlama işlevi için kullanılabilir. Pasif buzzer ekleyerek tuş basımlarına ve alarm durumlarına sesli geri bildirim sağlanabilir. Bu proje, evler, ofisler veya küçük işletmeler için ekonomik bir güvenlik çözümü sunar. Tüm sistem 9V pil veya DC adaptör ile çalıştırılabilir ve küçük bir muhafaza içine yerleştirilebilir.

Hesap Makinesi ve Birim Dönüştürücü

Arduino UNO, 4x4 membran tuş takımı, 20x4 LCD ekran ve döner enkoder kullanarak çok fonksiyonlu bir hesap makinesi ve birim dönüştürücü yapabilirsiniz. Tuş takımındaki sayısal tuşlar (0-9) sayı girişi için kullanılırken, "*" ve "#" tuşları ondalık ayırıcı ve sonuç gösterimi için kullanılabilir. "A", "B", "C" ve "D" tuşları ise dört temel matematiksel işlemi (toplama, çıkarma, çarpma, bölme) gerçekleştirebilir. Döner enkoder, farklı hesaplama modları arasında geçiş yapmak için kullanılır: Standart hesap makinesi, bilimsel hesap makinesi (trigonometrik fonksiyonlar, karekök, üs alma) ve birim dönüştürücü (uzunluk, ağırlık, sıcaklık, hacim). LCD ekran, giriş değerlerini, işlem sembollerini ve sonuçları gösterir. Ayrıca, SD kart modülü ekleyerek hesaplama geçmişini kaydedebilirsiniz. Sistem, güç tasarrufu için belirli bir süre kullanılmadığında uyku moduna geçebilir. Bu çok yönlü hesap makinesi, öğrenciler, mühendisler ve günlük hesaplamalar yapan herkes için kullanışlı bir araç olacaktır. 3D baskılı bir muhafaza ile profesyonel bir görünüm kazandırılabilir.

Akıllı Ev Kontrol Merkezi

Arduino Mega, 4x4 membran tuş takımı, 3.5" TFT dokunmatik ekran, ESP8266 WiFi modülü, RTC modülü ve çeşitli röle modülleri kullanarak kapsamlı bir akıllı ev kontrol merkezi oluşturabilirsiniz. Bu sistem, evinizdeki ışıklar, prizler, ısıtma/soğutma sistemleri gibi elektrikli cihazları kontrol etmenizi sağlar. Tuş takımı, hızlı erişim için ana kontrol arayüzü olarak kullanılır: 1-9 tuşları farklı cihazları seçer, "A" tuşu açma/kapama, "B" tuşu zamanlayıcı ayarı, "C" tuşu modlar arası geçiş ve "D" tuşu sistem ayarlarına erişim sağlar. TFT ekran, detaylı durum bilgilerini ve menüleri görüntüler. ESP8266 modülü sayesinde, sistem internet üzerinden Blynk veya IFTTT gibi platformlarla entegre edilebilir, böylece mobil cihazlar üzerinden uzaktan kontrol sağlanır. RTC modülü, zamana bağlı otomatik kontrol için kullanılır. Sistem ayrıca sıcaklık, nem ve hareket sensörleri ile genişletilebilir. Böylece, sıcaklığa bağlı olarak klimayı açma veya hareket algılandığında ışıkları yakma gibi otomatik senaryolar oluşturulabilir. Bu proje, manuel kontrol, programlanabilir zamanlayıcılar ve otomatik senaryolar ile ev otomasyonunu tam anlamıyla gerçekleştirebilir.

Sorun Giderme ve İpuçları

Arduino PIC ARM 4x4 Membran Tuş Takımı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Tuşlar Tepki Vermiyor: Bağlantıları kontrol edin, pin tanımlamalarını doğrulayın, gerekirse satır pinlerine pull-up dirençleri ekleyin.
• Hayalet Tuş Basımları: Debounce süresi ekleyin (50-100ms), yazılımda filtreleme algoritması kullanın, pull-up dirençleri kontrol edin.
• Birden Fazla Tuş Algılanması: Matris tarama mantığını gözden geçirin, bağlantılarda kısa devre olmadığından emin olun.
• Bazı Tuşlar Çalışmıyor: Esnek bağlantı şeridinde hasar olup olmadığını kontrol edin, Keypad kütüphanesindeki pin tanımlamalarını gözden geçirin.
• Yapışkan Yüzey Tutmuyor: Yüzeyi alkol ile temizleyin, yüzey düzgün olmalı, gerekirse çift taraflı bant kullanın.

Performans İpuçları

• Keypad kütüphanesinin setDebounceTime() fonksiyonu ile debounce süresini projenize göre optimize edin.
• Kablo uzunluğu 15-20cm'yi geçerse, EMI etkilerini azaltmak için bükümlü kablo kullanın.
• Uzun süreli projelerde membranın aşırı kullanılan tuşlarında aşınma olabilir, yüzeyi koruyucu film ile kaplayabilirsiniz.
• Nem ve toza karşı koruma için şeffaf silikon veya akrilik bir kapak kullanabilirsiniz.
• Event-driven programlama ile tuş takımını sürekli taramak yerine, değişiklik olduğunda işlem yaparak performansı artırın.

Paket İçeriği

• 1 adet Arduino PIC ARM 4x4 Membran Tuş Takımı (Keypad)
