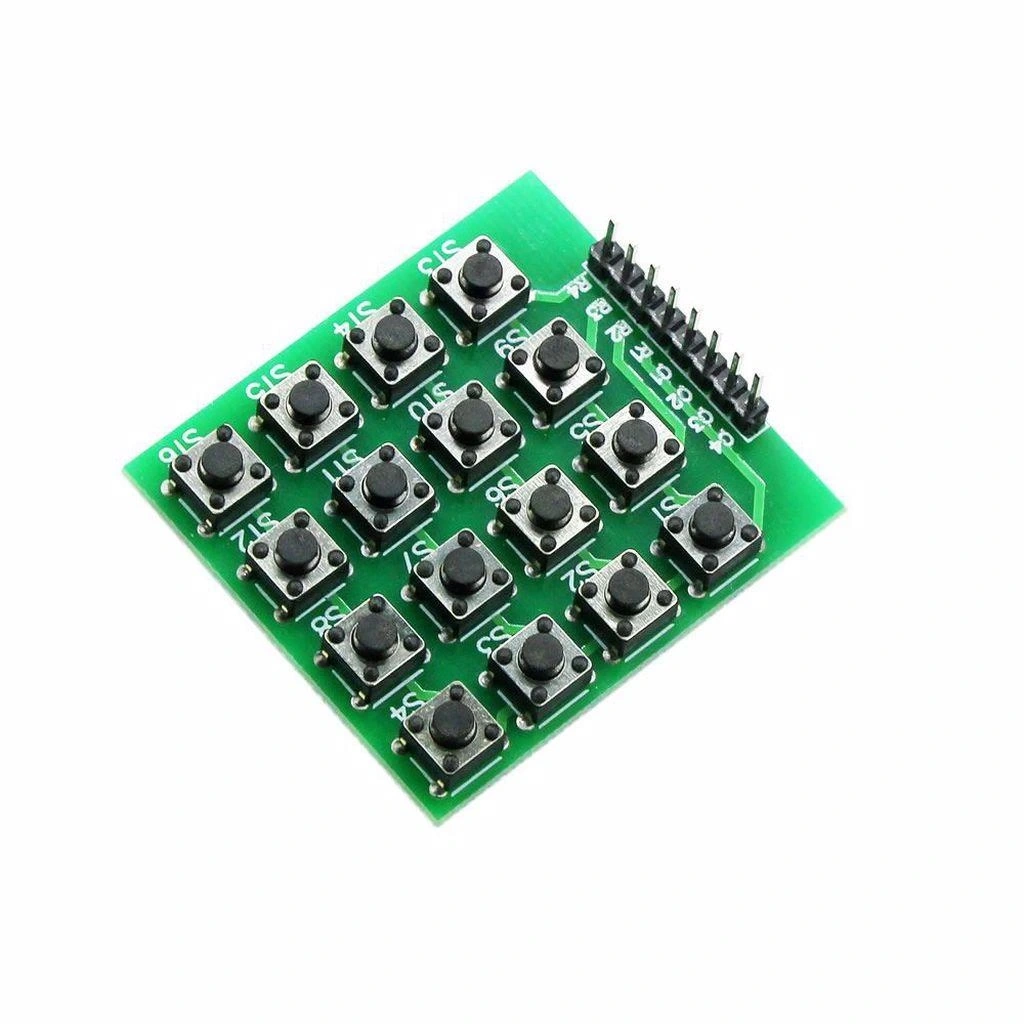

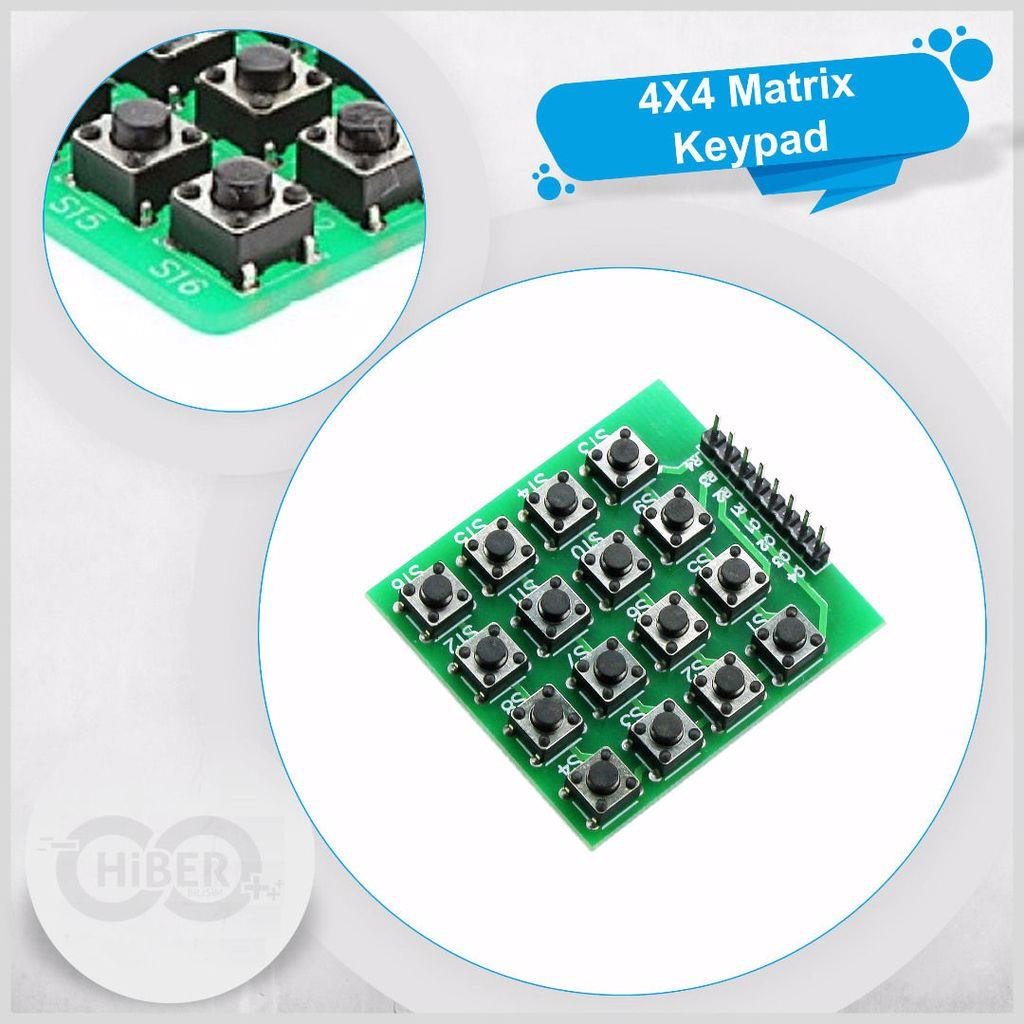

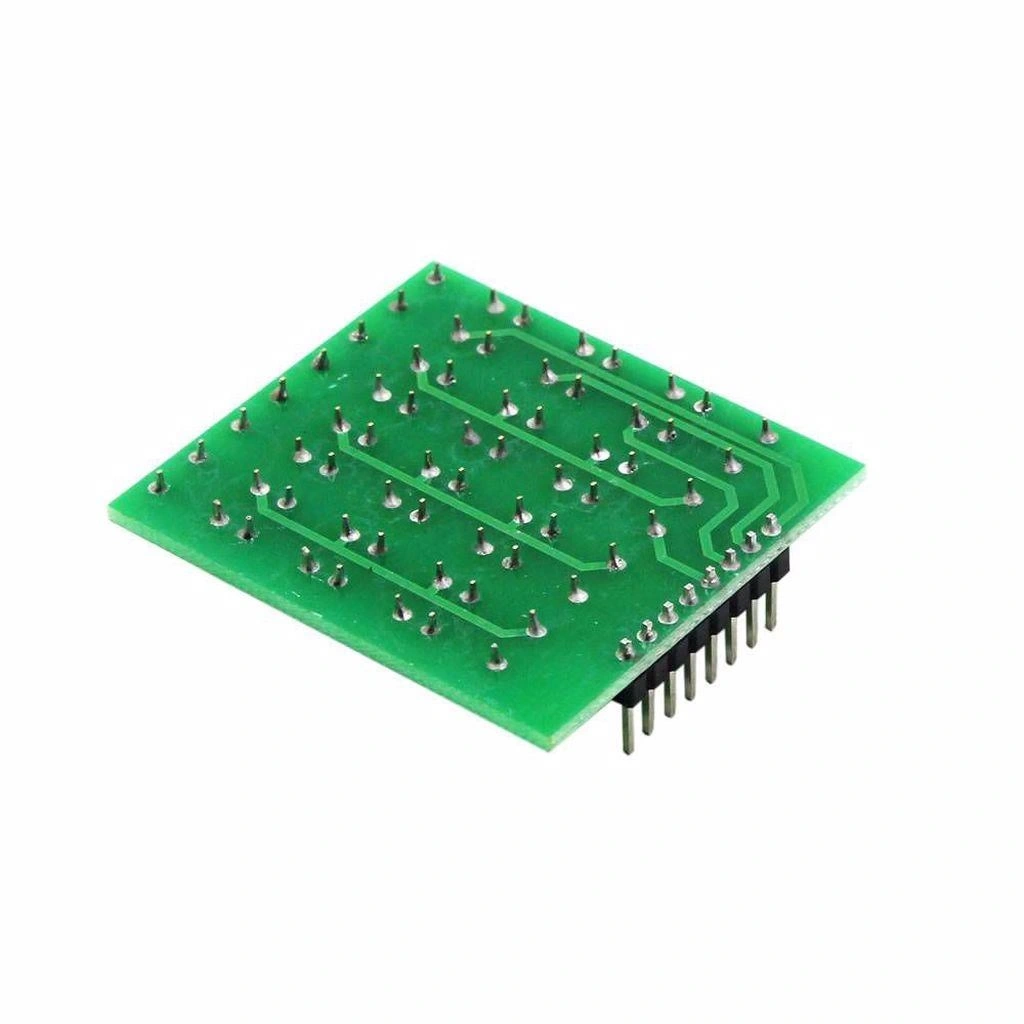

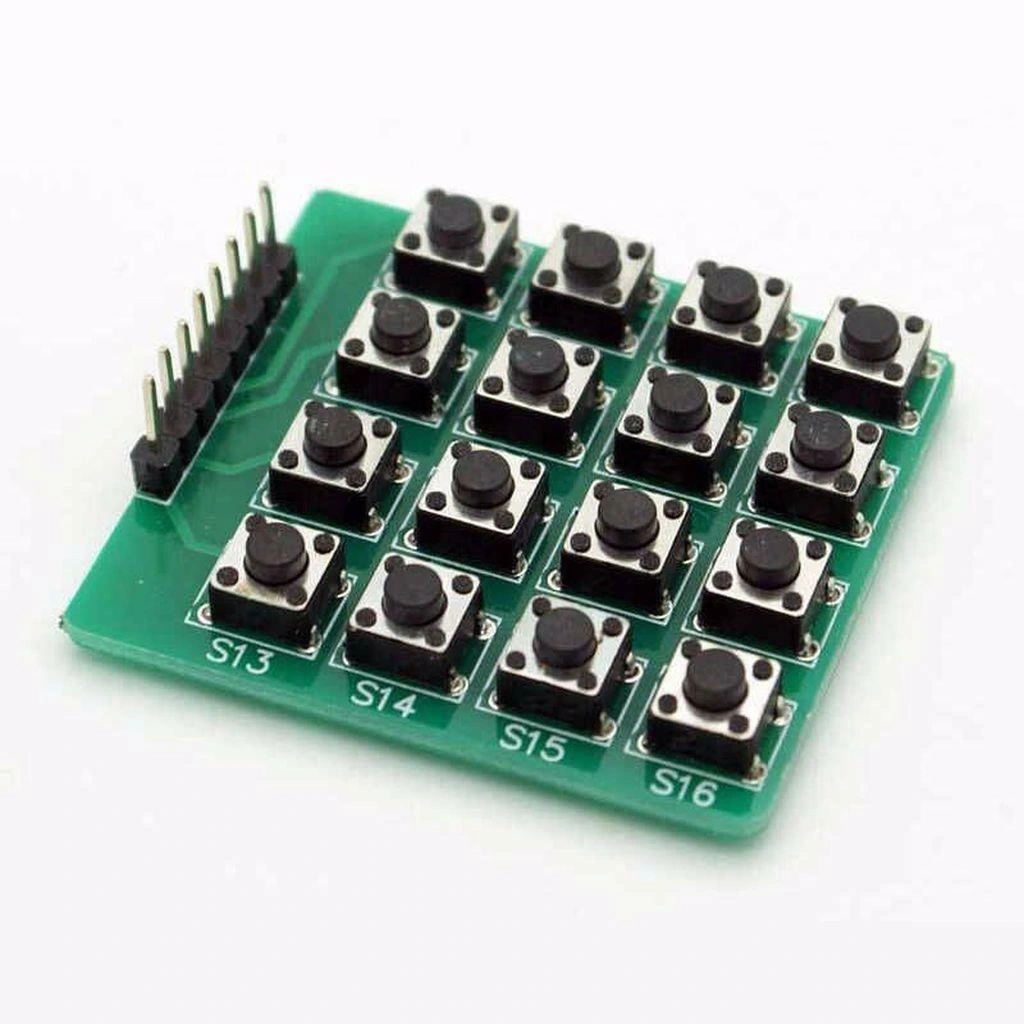

4x4 Matrix Tuş Takımı (Keypad) 16 Butonlu

4x4 Matrix Tuş Takımı, elektronik projelerinizde kullanıcı girişi almanızı sağlayan kompakt ve kullanışlı bir giriş birimidir. 16 tuşlu bu keypad, sadece 8 pin ile kontrol edilebilme özelliğiyle kart üzerindeki pin sayısından tasarruf etmenizi sağlar.

Membran yapısı sayesinde darbelere dayanıklı ve uzun ömürlü kullanım sunan bu tuş takımı. Arkasındaki yapışkan bant ile montaj kolaylığı sağlar, böylece projelerinize hızlıca entegre edebilirsiniz.

Arduino ve diğer mikrodenetleyicilerle kolayca bağlanabilen bu Tuş Takımı, şifre girişi, hesap makinesi, menü kontrolü ve sayısal veri girişi gibi çeşitli uygulamalar için idealdir. Hazır kütüphaneler sayesinde programlaması son derece kolaydır.

Teknik Özellikler

4x4 Matrix Tuş Takımının detaylı teknik özellikleri aşağıda listelenmiştir.

• Tuş Sayısı: 16 (4x4 matris)
• Tuş Düzeni: 1-16 veya 0-9, A-D, *, #
• Pin Sayısı: 8 (4 satır + 4 sütun)
• Boyutlar: 69mm x 76mm x 1.5mm
• Bağlantı Tipi: PCB üzerinde header pinleri
• Çalışma Voltajı: 3,3V - 5V DC
• Arayüz: Dijital
• Malzeme: Membran tuş takımı
• Kontak Direnci: < 100 ohm
• İzolasyon Direnci: > 100 Mohm
• Tuş Basma Kuvveti: 100-200g
• Arka Yüzey: Yapışkanlı
• Kablo Uzunluğu: Yaklaşık 8 cm
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Mekanik Ömür: > 1 milyon basış

Bağlantı ve Kullanım

4x4 Matrix Tuş Takımının Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

4x4 Matrix Tuş Takımını Arduino'ya bağlamak oldukça basittir. 8 adet pin, 4 satır ve 4 sütun olarak ayrılmıştır:

• Satır Pinleri (R1-R4): Arduino'nun dijital pinlerine bağlanır (örneğin D2-D5)
• Sütun Pinleri (C1-C4): Arduino'nun dijital pinlerine bağlanır (örneğin D6-D9)

Tuş takımı, genellikle ürünle birlikte gelen 8 pinli konnektör ile bağlanır. Pin sıralaması, tuş takımının arkasında basılı olabilir veya aşağıdaki standart düzeni takip eder:

• Pin 1: Satır 1
• Pin 2: Satır 2
• Pin 3: Satır 3
• Pin 4: Satır 4
• Pin 5: Sütun 1
• Pin 6: Sütun 2
• Pin 7: Sütun 3
• Pin 8: Sütun 4

4x4 Matrix Tuş Takımını kullanmak için Arduino'da Keypad kütüphanesini kullanabilirsiniz. Arduino IDE'de "Taslak > Library Ekle > Library Yönet" menüsünden "Keypad by Mark Stanley, Alexander Brevig" kütüphanesini yükleyin.

Keypad kütüphanesi, matrix tuş takımlarını kolayca yönetmenizi sağlar. Basılan tuşları algılama, basılı tutma süresini ölçme ve çoklu tuş basımlarını işleme gibi özellikleri vardır. Bu kütüphane, polling yöntemi kullanır ve Arduino'nun ana döngüsünü bloke etmez.

Membran tuş takımlarında bazen "hayalet tuş" sorunu yaşanabilir. Bu, birden fazla tuşa aynı anda basıldığında yanlış tuşların algılanmasıdır. Kütüphane ayarlarında NO_GHOST_KEY tanımlayarak bu sorunu azaltabilirsiniz.

Tuş takımınızın düzeni, projelerinize göre özelleştirilebilir. Tuşları 1-9, 0, A-F şeklinde tanımlamak yaygındır, ancak herhangi bir karakterle eşleştirebilirsiniz. Kütüphane ayarlarında tuş haritası özelleştirilebilir.

Uygulama Alanları

4x4 Matrix Tuş Takımının kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Şifre korumalı erişim sistemleri
• Elektronik kilitler
• Alarm kontrol panelleri
• Kasa şifre girişleri

Elektronik Arayüzler

• Hesap makineleri
• Menü navigasyon sistemleri
• Veri giriş terminalleri
• POS makineleri

Ev Otomasyonu

• Akıllı ev kontrol panelleri
• Aydınlatma kontrol sistemleri
• HVAC kontrol birimleri
• IoT cihaz arayüzleri

Proje Örnekleri

4x4 Matrix Tuş Takımı kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Şifreli Kilit Sistemi

Arduino Nano, 4x4 matrix tuş takımı, 16x2 LCD ekran, röle modülü ve solenoid kilit kullanarak elektronik bir şifreli kilit sistemi oluşturabilirsiniz. Kullanıcılar tuş takımı ile 4-8 haneli şifre girebilir. LCD ekran, giriş yapılırken "****" şeklinde gizli şifre gösterimi sağlar. Doğru şifre girildiğinde, röle aktif hale gelir ve solenoid kilit açılır. Sistem, EEPROM hafızada birden fazla kullanıcı şifresi saklayabilir. Üç yanlış giriş sonrası 30 saniyelik zaman aşımı uygulanabilir. Arduino, şifre değiştirme ve master şifre fonksiyonları içerebilir. Sistemin güvenliğini artırmak için, bir buzzer ile sesli uyarılar eklenebilir. Ayrıca, RTC modülü ile belirli saatlerde otomatik kilitleme/açma özelliği de eklenebilir. Bu proje, ev, ofis, depo, hobi odası gibi alanlarda kullanılabilir. Tüm sistem kompakt bir kutu içerisine yerleştirilebilir ve 9V adaptör ile çalıştırılabilir.

Programlanabilir Zamanlayıcı ve Kronometre

Arduino UNO, 4x4 matrix tuş takımı, 20x4 LCD ekran ve bir buzzer ile çok fonksiyonlu bir zamanlayıcı/kronometre projesi gerçekleştirebilirsiniz. Tuş takımı üzerinden saat, dakika ve saniye değerleri girilebilir. "A" tuşu ile geri sayım zamanlayıcısı, "B" tuşu ile kronometre, "C" tuşu ile saat modu arasında geçiş yapılabilir. Geri sayım modunda, süre dolduğunda buzzer ile sesli uyarı verilir. Kronometre modunda, "*" tuşu ile başlatma/durdurma, "#" tuşu ile sıfırlama işlemleri yapılabilir. Saat modunda, tuş takımı ile zamanı ayarlama imkanı sunar. RTC modülü ekleyerek, gerçek zamanlı saat fonksiyonu da eklenebilir. Sistem, son ayarları EEPROM'a kaydedebilir ve güç kesintisinde bile hatırlayabilir. D tuşuna basılı tutarak, LCD ekran parlaklığı ayarlanabilir. Bu proje, laboratuvar deneyleri, yemek pişirme, spor aktiviteleri, zaman yönetimi ve eğitim amaçları için kullanılabilir. Sistem, USB güç veya 9V pil ile çalışabilir.

Akıllı Ev Kontrol Merkezi

Arduino Mega, 4x4 matrix tuş takımı, LCD ekran, ESP8266 WiFi modülü ve röle modülleri kullanarak kapsamlı bir akıllı ev kontrol merkezi oluşturabilirsiniz. Sistem, ev içindeki ışıklar, prizler, ısıtma sistemleri gibi cihazları kontrol edebilir. Tuş takımı, menü navigasyonu ve ayarlar için kullanılır. "1-9" tuşları farklı odaları veya cihazları seçer, "*" menüye döner, "#" seçimi onaylar. "A-D" tuşları ise özel fonksiyonlar için programlanabilir. LCD ekran, mevcut durumu, sıcaklık, nem gibi sensör verilerini gösterir. ESP8266 modülü sayesinde, sistem WiFi üzerinden mobil uygulamaya bağlanabilir, böylece uzaktan kontrol sağlanır. Sistem ayrıca, belirlenen saatlerde otomatik açma/kapama yapabilir. RFID modülü ekleyerek, kişiye özel erişim kontrolü de eklenebilir. Güç tasarrufu için, kullanılmadığında ekran kararır ve düşük güç moduna geçer. Bu proje, hem yerel kontrol hem de IoT entegrasyonu sağlayarak, ev otomasyonu için ideal bir çözümdür.

Sorun Giderme ve İpuçları

4x4 Matrix Tuş Takımı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Tuşlar Düzgün Algılanmıyor: Bağlantıları kontrol edin ve pull-up dirençleri ekleyin. Keypad kütüphanesinde doğru pin tanımlamalarını yaptığınızdan emin olun.
• Hayalet Tuş Basımları: Yanlış algılanan tuşlar için kütüphanede NO_GHOST_KEY tanımlayın veya matrisin tarama hızını artırın.
• Tuşlar Çalışmıyor: Pin tanımlamalarının doğruluğunu kontrol edin. Tuş takımı kablosunun hasar görmemiş olduğundan emin olun.
• Arka Zemin Yapışmıyor: Temiz ve düz bir yüzeye monte edin. Gerekirse çift taraflı bant ile destekleyin.
• Aynı Anda Basılan Tuşlar Algılanmıyor: Matrix tuş takımları genellikle aynı anda basılan tuşları algılayamaz. Sırayla basılması gerekir.

Performans İpuçları

• Gürültülü ortamlarda tuş takımı kablolarını mümkün olduğunca kısa tutun.
• Tuş debounceing işlemini kütüphane ile yaptırarak hatalı okumaları azaltın.
• Tuş takımı için ayrı bir güç regülatörü kullanmak, algılama doğruluğunu artırabilir.
• Tuş takımı arka ışığı için düşük akımlı LED'ler tercih edin.
• Dış ortamlarda kullanılacaksa, neme karşı koruyucu şeffaf bir kaplama uygulayın.

Paket İçeriği

• 1 adet 4x4 Matrix Tuş Takımı (Keypad) 16 Butonlu
