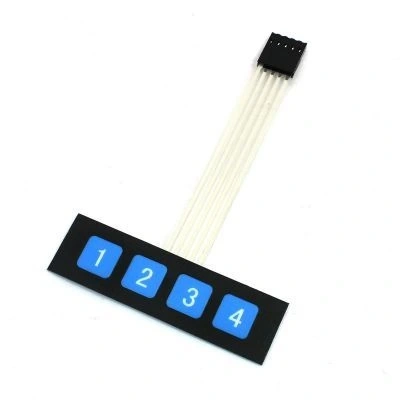

1x4 Membran Tuş Takımı (Keypad)

1x4 Membran Tuş Takımı, elektronik projelerinizde minimum alan kullanarak kullanıcı giriş arabirimi oluşturmanızı sağlayan kompakt bir tuş takımıdır. 4 tuşlu bu keypad, tek sıra halinde düzenlenmiş yapısıyla özellikle dar alanlarda kullanım için idealdir.

Membran teknolojisi sayesinde düz ve ince yapıda olan bu tuş takımı, projenizde minimal alan kaplar. Arkasındaki yapışkan bant ile hızlıca montaj yapabilir, ek sabitleme elemanlarına ihtiyaç duymazsınız.

Arduino ve diğer mikrodenetleyicilerle doğrudan bağlanabilen bu Tuş Takımı, basit menü navigasyonu, mod seçimi, ayarlar ve kontrol işlevleri için mükemmel bir seçenektir. Düşük güç gereksinimiyle pil ile çalışan projelerde de rahatlıkla kullanılabilir.

Teknik Özellikler

1x4 Membran Tuş Takımının detaylı teknik özellikleri aşağıda listelenmiştir.

• Tuş Sayısı: 4 tuş (1x4 düzen)
• Tuş Düzeni: Tek sıra, yatay veya dikey kullanım
• Pin Sayısı: 5 (4 tuş + ortak pin)
• Boyutlar: Yaklaşık 70mm x 15mm x 0.8mm
• Bağlantı Tipi: Lehimlenmemiş kablo çıkışlı
• Kablo Uzunluğu: Yaklaşık 8 cm
• Çalışma Voltajı: 3,3V - 5V DC
• Arayüz: Dijital
• Malzeme: Membran (polyester) tuş takımı
• Kontak Direnci: < 100 ohm
• İzolasyon Direnci: > 100 Mohm
• Tuş Basma Kuvveti: 80-120g
• Arka Yüzey: Yapışkanlı
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Mekanik Ömür: > 1 milyon basış

Bağlantı ve Kullanım

1x4 Membran Tuş Takımının Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

1x4 Membran Tuş Takımını Arduino'ya bağlama şeması şu şekildedir:

• Ortak Pin (COM): Arduino'nun 5V veya 3.3V pinine
• Tuş 1 - 4 Pinleri: Arduino'nun dijital pinlerine (örneğin D2-D5)

1x4 membran tuş takımı, standart bir matris yapıya sahip olmadığından, her tuş için ayrı bir pin kullanılır. Tuşlara basıldığında, ortak pin ile tuş pini arasında bağlantı kurulur.

Tuş takımını kullanmak için, her bir tuş pinine pull-down direnci (10K ohm) bağlamanız önerilir. Bu, tuşlar basılı değilken pinlerin LOW durumunda kalmasını sağlar. Tuşa basıldığında, pin HIGH durumuna geçer.

Arduino kodunda, bu basit yapı nedeniyle özel bir kütüphaneye ihtiyaç duymazsınız. digitalRead() fonksiyonu ile tuşların durumunu okuyabilirsiniz. Ancak, mekanik kontakların anlık titreşimlerini (bouncing) engellemek için debouncing rutinleri ekleyin.

Tuş takımını kontrol için örnek bir yaklaşım şöyledir:

• Her tuş için önceki durumu saklayan bir değişken tanımlayın
• Her döngüde tuşların mevcut durumunu okuyun
• Önceki durum LOW ve mevcut durum HIGH ise (yükselen kenar), tuşa basıldığını algılayın
• İki okuma arasında kısa bir bekleme süresi ekleyerek titreşimleri filtreleyebilirsiniz

Tuş takımı arkasındaki yapışkan bant ile doğrudan proje kutusuna veya panel yüzeyine monte edilebilir. Montaj öncesi yüzeyin temiz, kuru ve düz olduğundan emin olun.

Kablolar lehimlenmemiş olduğundan, bunları doğrudan breadboard'a takabilir veya kendi projenize uygun şekilde lehimleyebilirsiniz. Renk kodları olmadığından, hangi kablonun hangi tuşa ait olduğunu belirlemek için multimetre kullanmak faydalı olacaktır.

Uygulama Alanları

1x4 Membran Tuş Takımının kullanılabileceği çeşitli projeler ve uygulama alanları.

Basit Kontrol Sistemleri

• Mod seçimi ve navigasyon
• Işık kontrol panelleri
• Dijital termostat kontrolleri
• Zamanlayıcı ayarları

Kompakt Cihazlar

• El yapımı oyun konsolları
• Mini müzik çalarlar
• Giyilebilir elektronik projeler
• Uzaktan kumandalar

Eğitim ve Prototipleme

• Basit kullanıcı arayüzleri
• Çocuklar için kodlama projeleri
• Temel elektronik prototipleri
• Sınıf içi interaktif deneyler

Proje Örnekleri

1x4 Membran Tuş Takımı kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Müzik Kutusu

Arduino Nano, 1x4 membran tuş takımı, küçük hoparlör ve bir microSD kart modülü kullanarak minimal bir dijital müzik kutusu oluşturabilirsiniz. Dört tuş, temel kontrol fonksiyonlarını sağlar: Oynat/Duraklat, Sonraki Parça, Önceki Parça ve Mod Değiştirme (normal çalma, karışık çalma, tekrarlama). Arduino, SD kart modülündeki MP3 dosyalarını okur ve hoparlör üzerinden çalar. Her tuşa basıldığında, farklı bir kontrol işlemi gerçekleştirilir. Mod tuşuna uzun basılarak ses seviyesi ayarı da yapılabilir. Cihaz, 3 adet AAA pil ile çalışacak şekilde tasarlanabilir ve küçük bir proje kutusuna sığacak kadar kompakttır. Enerji tasarrufu için, 30 saniye boyunca işlem yapılmadığında sistem uyku moduna geçebilir. Tuşlardan birine basıldığında yeniden aktif hale gelir. Bu basit proje, çocuklar için ses efektleri çalar, kişisel mini müzik çalar veya ofis masası için ambient müzik kaynağı olarak kullanılabilir.

RGB LED Kontrol Paneli

Arduino Pro Mini, 1x4 membran tuş takımı ve RGB LED şerit kullanarak kompakt bir ışık kontrol paneli oluşturabilirsiniz. Tuşlar şu işlevleri yerine getirir: Güç Açma/Kapama, Renk Değiştirme, Parlaklık Ayarı ve Mod Seçimi. LED şeridini kontrol etmek için Arduino'nun PWM çıkışları kullanılır. Renk değiştirme tuşuna her basıldığında, önceden tanımlanmış 8 farklı renk arasında geçiş yapılır. Parlaklık tuşuna her basıldığında, %25, %50, %75 ve %100 parlaklık seviyeleri arasında geçiş yapılır. Mod seçim tuşu ise 5 farklı efekt modu arasında geçiş yapar: Sabit Işık, Nefes Alma Efekti, Gökkuşağı Efekti, Strobe ve Müzik Reaktif Mod (opsiyonel mikrofon modülü ile). Son seçilen ayarlar, güç kesilse bile EEPROM'da saklanabilir ve sistem yeniden başlatıldığında hatırlanır. Tüm sistemi 5-12V DC güç kaynağı ile çalıştırabilirsiniz. Bu proje, ev aydınlatması, araba iç mekan ışıklandırması veya vitrin aydınlatması için idealdir.

Mini Dijital Şifre Kilidi

Arduino Pro Micro, 1x4 membran tuş takımı, küçük bir OLED ekran ve bir röle modülü kullanarak kompakt bir dijital şifre kilidi oluşturabilirsiniz. Tuşlar şu işlevleri içerir: Sayı girişi (tuşa basma sayısına göre 1-4 arası değerler), Onay/Giriş, Silme ve Şifre Değiştirme. Sistem, 4 haneli bir PIN kodu kullanır; her tuşa belirli sayıda basılarak (örneğin, 1. tuşa iki kez basılarak "2" girilir) tüm rakamlar girilebilir. OLED ekran, PIN kodu girerken yıldızları gösterir ve işlem durumunu bildirir. Doğru PIN girildiğinde, röle aktifleşir ve kilit açılır. Yanlış PIN durumunda, bir uyarı mesajı gösterilir ve belirli sayıda başarısız denemeden sonra sistem kilitlenir. Şifre değiştirme tuşuna uzun basıldığında, eski PIN'i doğruladıktan sonra yeni PIN belirleme moduna geçilir. Sistem, EEPROM'da şifreyi güvenli bir şekilde saklar. Bu minyatür şifre kilidi, küçük kilitli kutuların, dolap kapaklarının, çekmece kilitlerinin veya özel projelerin güvenliği için kullanılabilir.

Sorun Giderme ve İpuçları

1x4 Membran Tuş Takımı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Tuşlar Tepki Vermiyor: Bağlantıları kontrol edin, pull-down dirençlerin doğru bağlandığından emin olun. Kablo uçlarını temizleyin ve sağlam bağlantı yapın.
• Dalgalı Okumalar: Yazılımda debouncing uygulayın. Okumalar arasında 50-100ms bekleme süresi ekleyin. Filtre algoritmaları veya capacitor eklemeyi düşünün.
• Tuşlar Sürekli Aktif Görünüyor: Pull-down dirençlerinin bağlantılarını kontrol edin. Membran kontaklarında kısa devre olmadığından emin olun.
• Yapışkan Bant Tutmuyor: Yüzeyi alkol ile temizleyin. Yağ ve tozları giderin. Gerekirse çift taraflı köpük bant kullanın.
• Kablolar Kopuyor: Kabloları sabitleyerek hareket etmelerini engelleyin. Lehim noktalarını koruyucu silikon veya hot glue ile güçlendirin.

Performans İpuçları

• Tuşları debounce etmek için millis() fonksiyonu kullanarak zamanlama yapın.
• Uzun ve kısa basmaları ayırt etmek için basılı tutma süresini ölçün.
• Ses veya LED ile görsel/işitsel geribildirim ekleyin.
• Tuş takımını koruyucu şeffaf akrilik ile kaplayarak ömrünü uzatın.
• Sık kullanılan fonksiyonları kolay erişilebilir tuşlara atayın.

Paket İçeriği

• 1 adet 1x4 Membran Tuş Takımı (Keypad)
