1N5346B 91V 5% 5.5W Zener Diyot

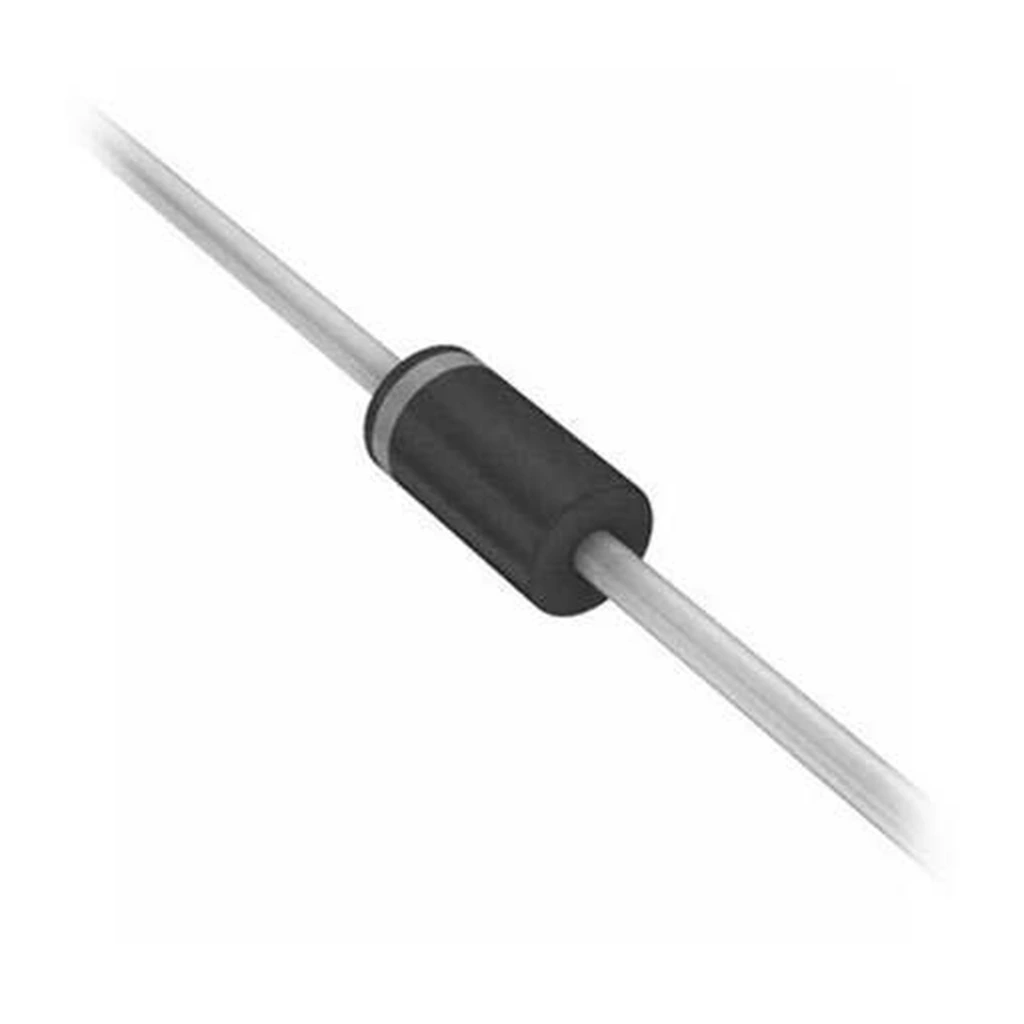

1N5346B 91V 5% 5.5W Zener Diyot, elektronik devrelerde yüksek voltajlı regulasyon ve aşırı gerilim koruması sağlayan endüstriyel bir yarı iletken komponenttir. 91V zener voltajı ve 5.5W güç kapasitesi ile, yüksek voltajlı sistemlerde aşırı gerilim koruması ve referans voltajı oluşturma amacıyla üstün performans sunar.

DO-15 (Axial) paketinde sunulan bu diyot, standart aksiyal yapısı ve büyük boyutlarıyla yüksek güç uygulamalarına uygun olup, 100V civarı sistemleri korumak için ideal bir çözümdür. 5.5W güç kapasitesi, standart zenerlere göre çok daha yüksek akım ve güç dayanımı sağlar.

Endüstriyel güç sistemleri ve yüksek voltajlı uygulamalarda yaygın olarak kullanılan zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, şebeke adaptörleri, trafo devreleri ve endüstriyel otomasyon sistemlerinde güvenilir yüksek voltaj kontrolü sağlar.

Teknik Özellikler

1N5346B 91V 5.5W Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 91V (±5% tolerans)
• Maksimum Güç Dağılımı: 5.5W
• Paket Tipi: DO-15 (Axial)
• Montaj Tipi: THT (Through-Hole Technology)
• Zener Test Akımı (Izt): Yaklaşık 31mA
• Maksimum Zener Akımı (Izm): Yaklaşık 60.4mA
• Maksimum İleri Voltaj Düşümü (Vf): 1.5V @ 200mA (tipik)
• Çalışma Sıcaklığı: -65°C ile +175°C arası
• Depolama Sıcaklığı: -65°C ile +175°C arası
• Termal Direnç (Rth): Yaklaşık 15°C/W (tipik)
• Dinamik Direnç (Zzt): 300Ω @ 31mA (tipik)
• Sıcaklık Katsayısı: Yaklaşık +0.1%/°C
• Paket Boyutları: 7.6mm (uzunluk) x 3.8mm (çap) (tipik)
• Bacak Uzunluğu: Yaklaşık 30mm
• Bacak Kalınlığı: 0.8mm (tipik)
• Ters Yön Sızıntı Akımı (Ir): < 10µA @ Vr = 68.3V
• RoHS Uyumluluğu: Evet
• Malzeme: Silikon yarıiletken, cam kapsül
• Darbe Dayanımı: 180W @ 8.3ms (tipik)
• Maksimum Sıcaklıkta Güç Düşümü: 175°C'de %0 güç

Kullanım Alanları

1N5346B 91V 5.5W Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Voltaj Uygulamaları

• 100V civarı güç kaynakları
• Trafo çıkış koruma devreleri
• Şebeke adaptör koruması
• Yüksek voltajlı güç kaynakları
• Endüstriyel ekipman koruması

Endüstriyel Sistemler

• Güç dağıtım sistemleri
• Yüksek gerilim ölçüm devreleri
• Endüstriyel otomasyon ekipmanları
• Motor sürücü ünitelerinde koruma
• PLC sistemleri yüksek gerilim girişleri

Özel Uygulamalar

• Elektrostatik deşarj (ESD) koruma
• Gerilim bölücü devreleri
• Kademeli gerilim koruması
• Yüksek voltaj referans devreleri
• Neon lamba ve yüksek voltajlı LED sürücüleri

Avantajlar ve Özellikler

1N5346B 91V 5.5W Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Çalışma Voltajı: 91V ile yüksek voltajlı sistemler için mükemmel uyum
• Yüksek Güç Kapasitesi: 5.5W değeri ile üstün akım dayanımı
• Büyük Fiziksel Boyut: Etkin ısı dağıtımı sağlayan DO-15 paket
• Pozitif Sıcaklık Katsayısı: Sıcaklık arttıkça kendini koruyan özellik
• ±5% Tolerans: Endüstriyel uygulamalar için yeterli doğruluk
• Yüksek Darbe Dayanımı: 180W ani yük kapasitesi ile endüstriyel ortamlara uygunluk
• Düşük Termal Direnç: 15°C/W değeri ile verimli ısı transferi
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası güvenilir çalışma
• Yüksek İzolasyon Dayanımı: Yüksek voltaj uygulamaları için güvenli tasarım
• Uzun Ömür: Endüstriyel kalitede dayanıklı yapı

Montaj ve Kullanım

1N5346B 91V 5.5W Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite: Katot bandını (işaretli uç) doğru yönde bağlayın
• PCB Tasarımı: Yüksek voltaj için minimum 3mm izolasyon mesafesi bırakın
• Isı Yönetimi: PCB üzerinde geniş bakır alan veya küçük ısı alıcı kullanın
• Lehimleme: Kısa süreli ısı uygulaması yapın (350-400°C, 3-4 saniye)
• Güvenlik: Yüksek voltaj ile çalışırken tüm güvenlik önlemlerini alın

Kullanım önerileri:

• Yüksek Voltaj Koruması: Uygun değerde seri direnç ile kullanın
• Şönt Regülatör: Optimum kararlılık için 20-30mA ile çalıştırın
• Gerilim Bölücü: Daha yüksek voltajları ölçmek için referans olarak kullanın
• Kademeli Koruma: İlk koruma seviyesi olarak TVS veya varistör ekleyin
• Trafo Koruması: İkincil sargı çıkışında aşırı voltaj sınırlayıcı olarak kullanın

Sorun Giderme ve İpuçları

1N5346B 91V 5.5W Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Voltaj Kararsızlığı: Daha yüksek zener akımı ile çalıştırın
• Aşırı Isınma: Daha büyük ısı alıcı kullanın veya zener akımını azaltın
• Yetersiz Koruma: Seri direnç değerini düşürün veya paralel koruma ekleyin
• Yüksek Frekanslı Gürültü: Paralel kapasitör ile filtreleme yapın
• Ani Darbelere Karşı Yetersizlik: MOV veya TVS ile kombine edin

Tasarım İpuçları

• 100V civarı güç kaynaklarında ideal voltaj koruması sağlar
• Transformatör devreleri, köprü doğrultucuların çıkışında koruma elementi olarak kullanılabilir
• Kademeli yüksek voltaj koruma sistemlerinin bir parçası olarak faydalıdır
• Yüksek voltaj ölçüm devreleri için güvenli bir gerilim limitleyici olarak işlev görür
• Endüstriyel motor kontrol sistemlerinde aşırı voltaj koruması sağlar
• Trafodan doğrudan doğrultulmuş AC voltajları sınırlamak için kullanılabilir

Paket İçeriği

• 1N5346B 91V 5.5W Zener Diyot
