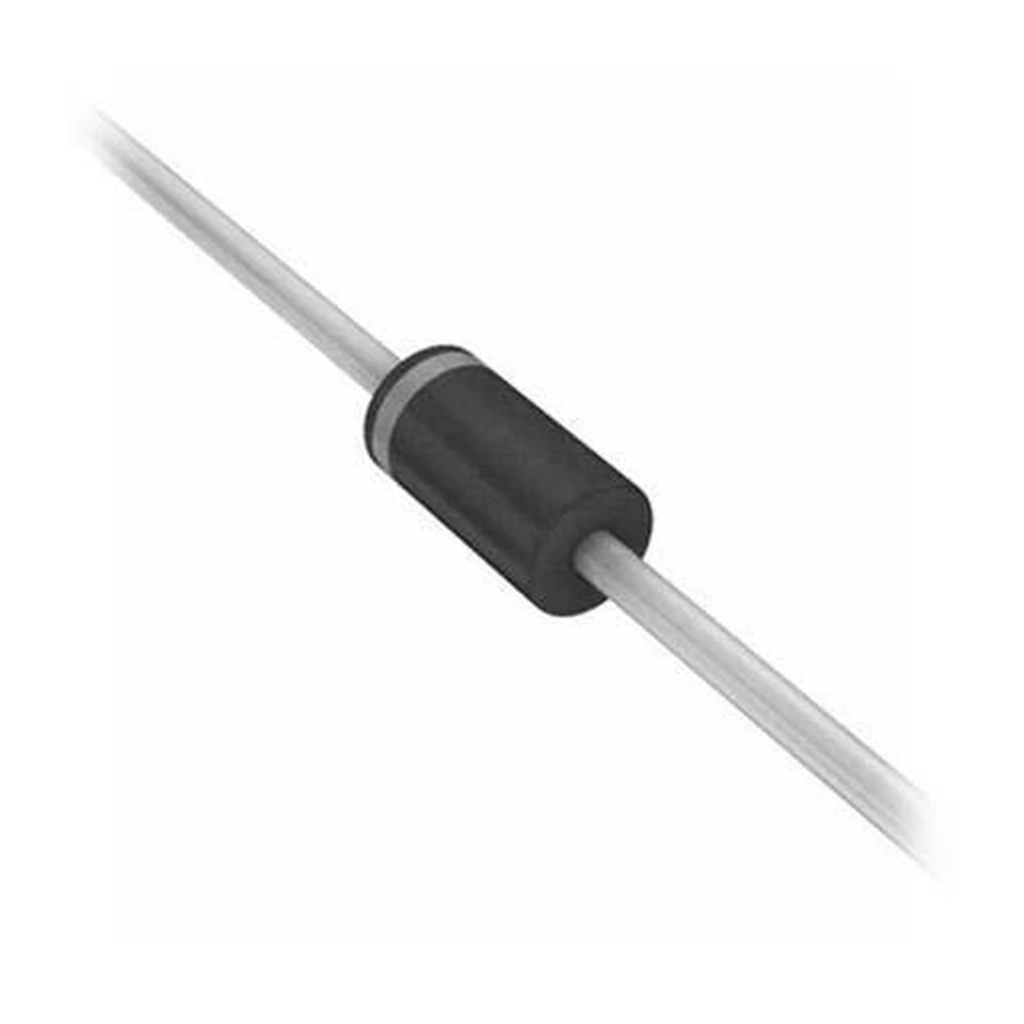

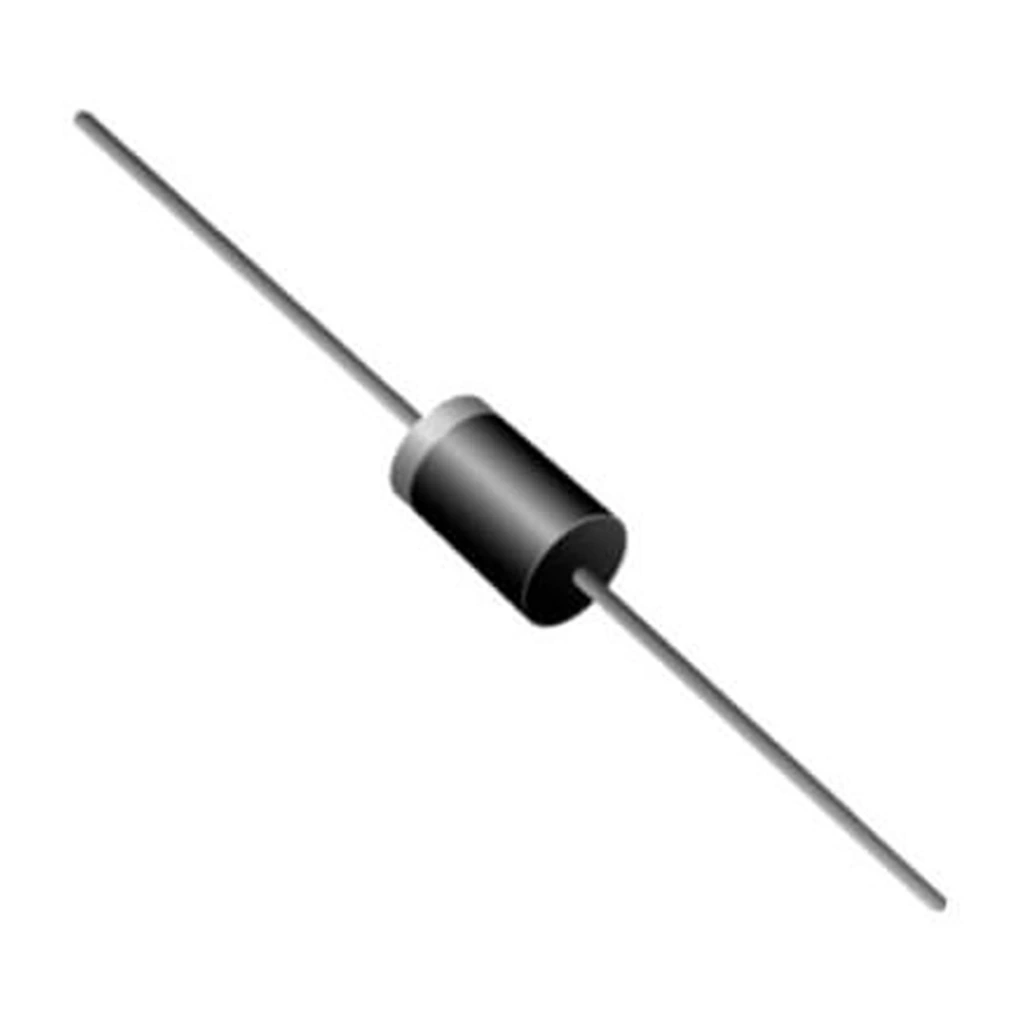

1N5382B 140V 5% 5W Zener Diyot

1N5382B 140V 5% 5.5W Zener Diyot

1N5382B 140V 5% 5.5W Zener Diyot, yüksek voltaj ve yüksek güç uygulamaları için tasarlanmış güçlü bir zener diyottur. 140V kırılma voltajı ve 5.5W güç kapasitesi ile endüstriyel güç kaynakları, yüksek gerilim koruma ve darbe bastırma devreleri için ideal olarak kullanılabilen dayanıklı bir komponenttir.

DO-15 (Axial) kılıfı ile yüksek güç dağıtımı sağlayan bu zener diyot, güçlü voltaj regülasyonu, yüksek gerilim koruması ve endüstriyel uygulamalarda sıklıkla tercih edilen bir elemandır.

140V yüksek gerilim karakteristiği ile AC-DC dönüştürücüler ve yüksek voltajlı sistemler için koruma sağlayan bu diyot, diğer elektronik komponentler ile birlikte güç kaynakları, motor sürücüler ve endüstriyel kontrol sistemlerinde güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

1N5382B 140V 5.5W Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 140.0V ±5%
• Maksimum Güç Kaybı (Pd): 5.5W
• Kılıf Tipi: DO-15 (Axial Lead)
• Maksimum Zener Akımı (Iz): ~39mA
• Çalışma Sıcaklığı: -65°C ile +175°C arası
• Test Akımı (Izt): 5mA
• Maksimum Ters Akım (Ir): <0.1μA @ Vr=105V
• Dinamik Direnç (Zzt): <60 ohm
• Sıcaklık Katsayısı: +0.10%/°C
• Montaj Tipi: Through-hole (delikli montaj)
• Fiziksel Boyut: ~7.6mm (uzunluk) x 3.6mm (çap)
• Model Serisi: 1N5333B - 1N5388B serisi
• Voltaj Regülasyon Toleransı: ±5%
• Voltaj-Sıcaklık Katsayısı: ~140mV/°C
• Darbeli Güç Kapasitesi: 16W (10ms, tekrarsız)
• Kurulma Süresi: <1μs
• RoHS Uyumluluğu: Evet
• Paketleme: Bulk
• ESD Hassasiyeti: Düşük
• Nem Hassasiyeti Seviyesi (MSL): MSL 1

Kullanım Alanları

1N5382B 140V 5.5W Zener Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Voltaj Uygulamaları

• 120V/230V güç kaynağı koruması
• AC-DC güç kaynakları
• Yüksek voltajlı güç kaynağı tasarımları
• Endüstriyel elektrik sistemleri
• Yüksek voltaj referans devreleri

Endüstriyel Koruma Devreleri

• Motor sürücü koruması
• Transient voltaj koruma
• İndüktif yük bastırma
• Güç hattı darbe koruması
• Röle ve kontaktör koruması

Güç Elektroniği Uygulamaları

• SMPS (Anahtarlamalı Güç Kaynağı) devreleri
• Güç faktörü düzeltme devreleri
• Inverter koruması
• Transformatör koruma devreleri
• Yüksek voltajlı ölçüm devreleri

Avantajlar ve Özellikler

1N5382B 140V 5.5W Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 5.5W ile güçlü koruma
• Yüksek Gerilim Değeri: 140V ile endüstriyel uygulamalar
• Dayanıklı DO-15 Kılıf: Yüksek güç dağıtımı
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası dayanım
• Düşük Ters Akım: <0.1μA ile minimum kaçak
• Yüksek Darbe Dayanımı: 16W anlık güç kapasitesi
• Sıkı Tolerans: ±5% ile hassas voltaj regülasyonu
• Endüstriyel Standard: Evrensel uyumluluk
• Hızlı Tepki Süresi: <1μs ile etkin koruma
• Yüksek Voltaj Uygulamaları: 120-240V sistemlere uygunluk

Montaj ve Kullanım

1N5382B 140V 5.5W Zener Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 1.0-1.2mm delik çapı önerilir
• PCB Yerleşimi: Geniş ısı dağılımı için bakır alanı bırakın
• Polarite: Katot tarafı genellikle diyot üzerinde bantla işaretlenmiştir
• Lehimleme: Yüksek ısı kapasiteli havya kullanın
• Montaj Pozisyonu: Dikey montaj ile daha iyi soğutma sağlanır
• Isı Yönetimi: 2W üzeri uygulamalarda soğutucu düşünün

Devre Tasarım İpuçları:

• Seri Direnç Hesabı: R = (Vs-140V)/Iz formülü ile hesaplayın
• Minimum Akım: Kararlı voltaj için en az 2-5mA sağlayın
• Maksimum Akım: Pd=Vz*Iz formülüne göre 39mA'i aşmayın
• Yüksek Voltaj Güvenliği: Devreye enerji veriliyken dokunmayın
• Koruma Devresi: Daha büyük gerilim darbeleri için TVS diyot/varistör ekleyin

Sorun Giderme ve İpuçları

1N5382B 140V 5.5W Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yeterli soğutma sağlayın, seri direnci artırın
• Voltaj Kararsızlığı: Minimum akımın sağlandığından emin olun
• Devre Arızası: 140V ile çalışırken yalıtım mesafelerini kontrol edin
• PCB Hasarı: Yüksek gerilim nedeniyle izolasyon bozulmalarını önleyin
• Ani Arızalar: Darbeli gerilimler için ek koruma elemanları kullanın

Verimli Kullanım İpuçları

• Yüksek gerilim uygulamalarında yalıtıma özel dikkat gösterin
• AC kaynaklı devrelerde klasik köprü doğrultmaç sonrası kullanın
• Motor sürücü devrelerinde geri EMF koruması için kullanın
• Büyük indüktif yükleri anahtarlarken koruyucu olarak tercih edin
• Katı hal röleler ve tristör devrelerinde transient koruması olarak kullanın

Paket İçeriği

• 1N5382B 140V 5.5W Zener Diyot
