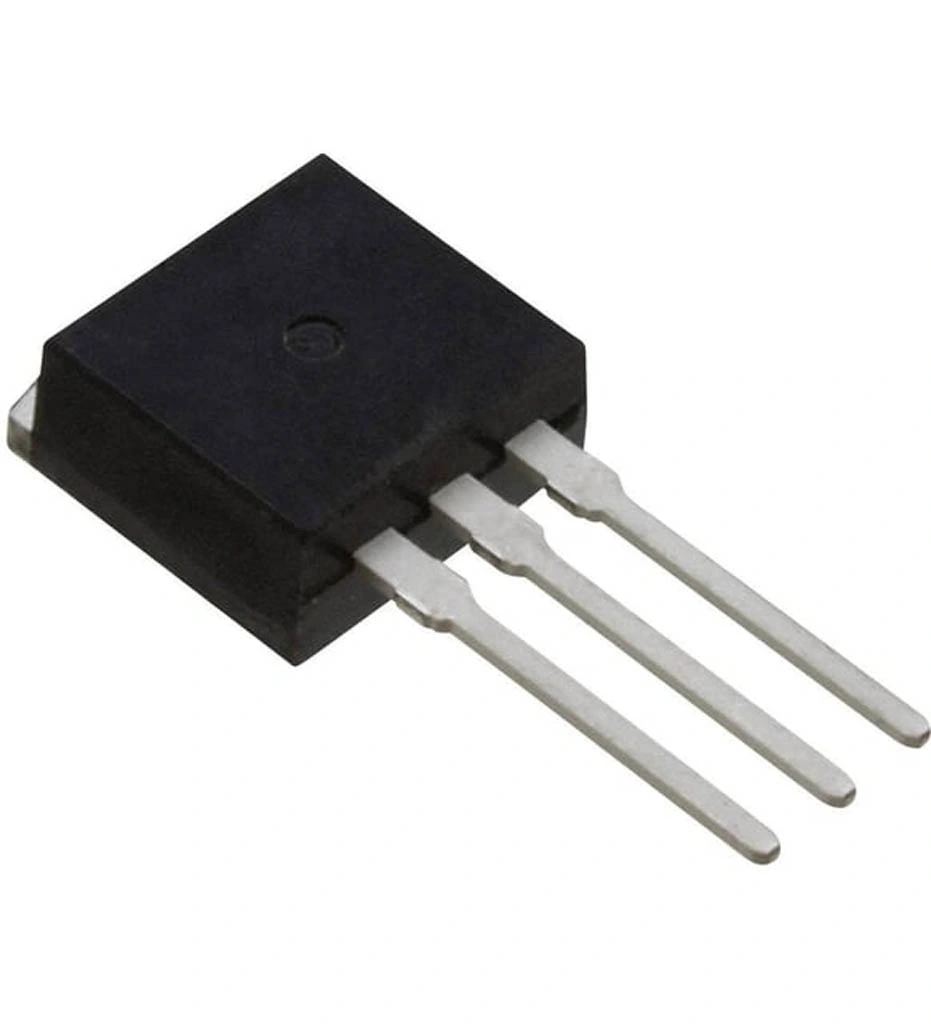

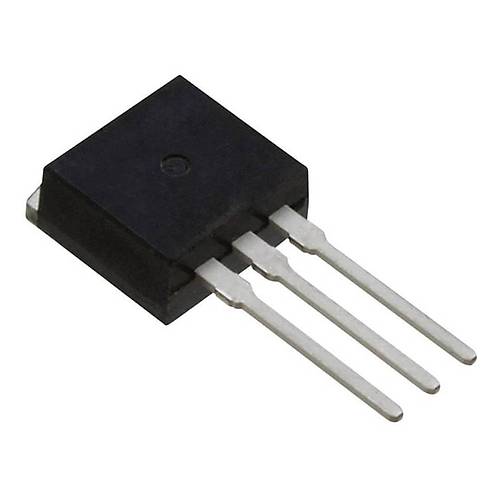

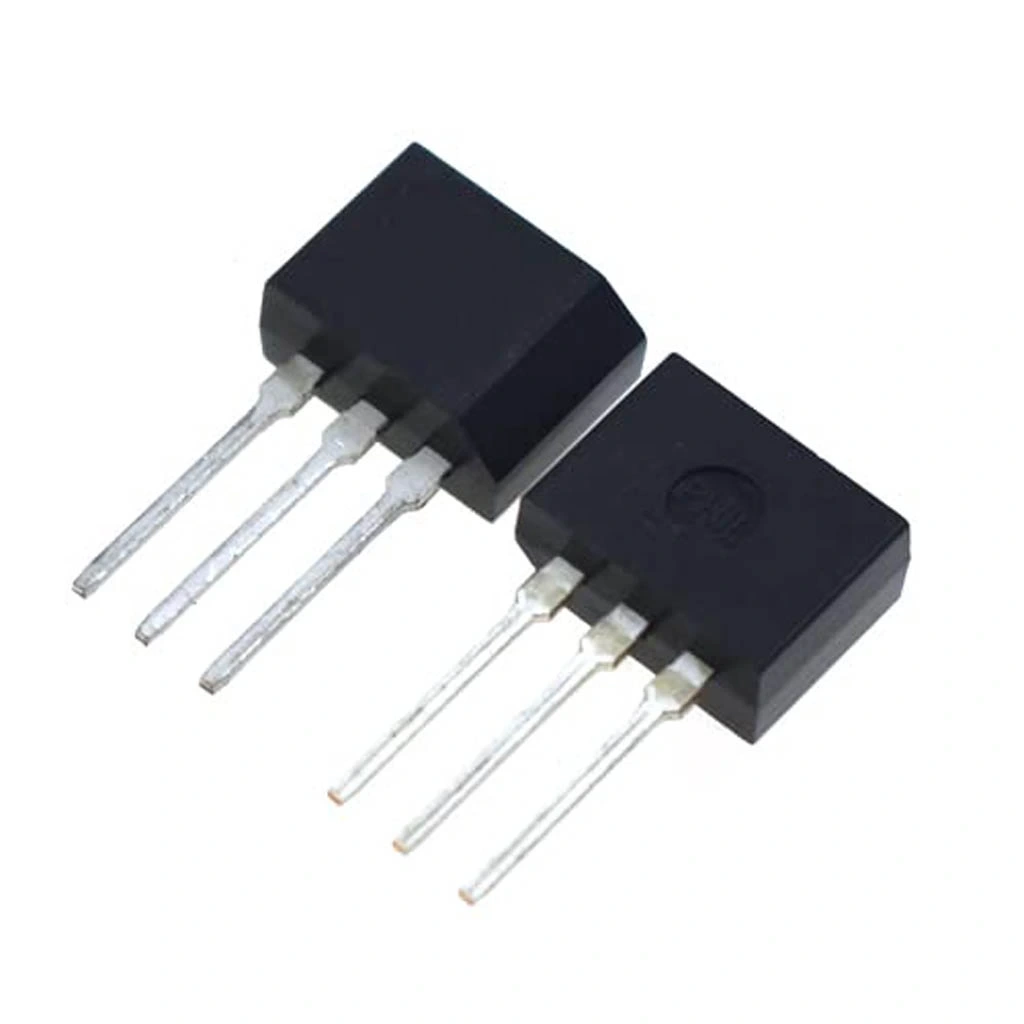

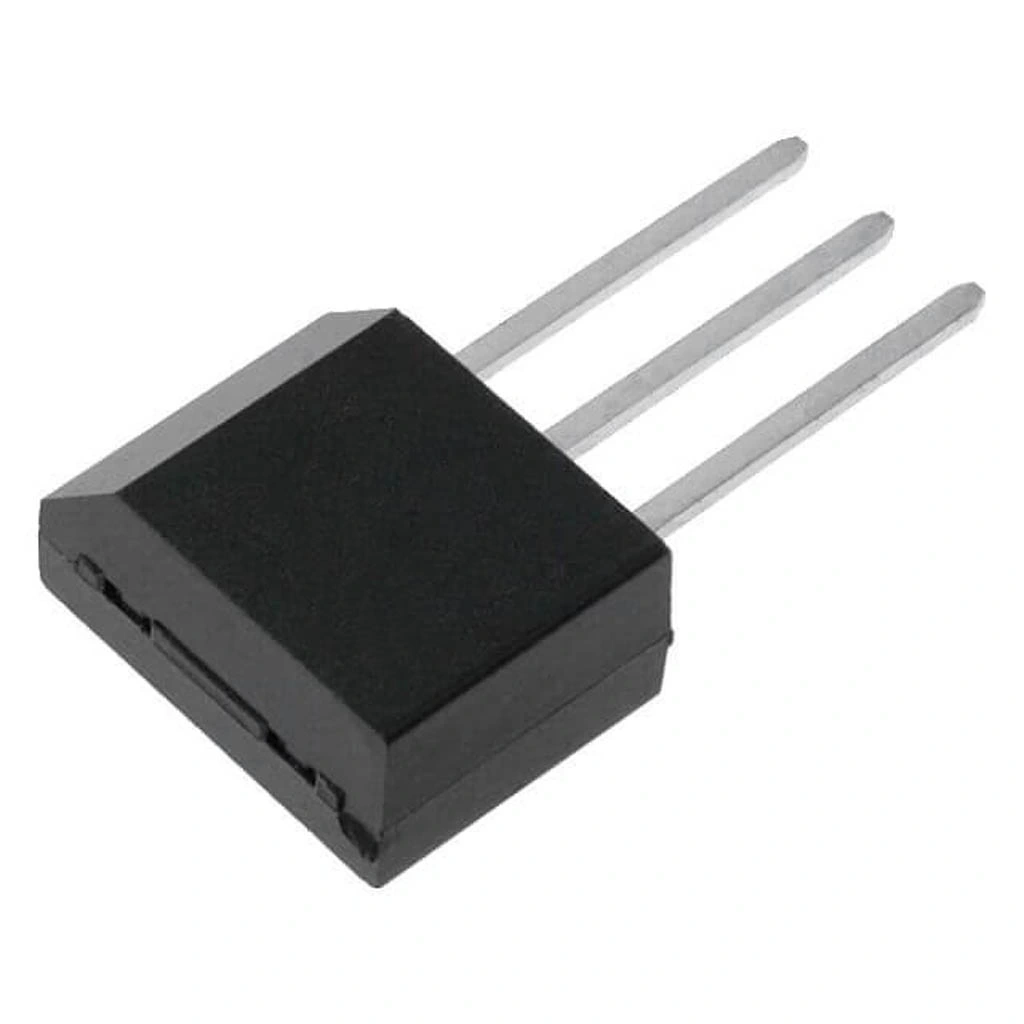

Z0405MF 600V 4A Triyak To-202

Z0405MF 600V 4A Triyak TO-202

Z0405MF 600V 4A Triyak TO-202, düşük tetikleme akımına sahip, 600V gerilim ve 4A akım kapasiteli bir tristördür. Bu triyak, AC güç kontrolü, ışık dimmerleri, motor hız kontrolü ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılır. TO-202 paketinde sunulan bu komponent, kompakt boyutu ve etkin ısı dağıtım özellikleri ile öne çıkar.

Yüksek gerilim kapasitesi ve düşük tetikleme akımı gereksinimleri sayesinde triyak ve diyak kontrol devreleri için ideal bir seçimdir. Z0405MF, dört kadran tetiklemeli yapısıyla hem pozitif hem de negatif gerilim ve akım koşullarında çalışabilir, bu da farklı kontrol senaryoları için esneklik sağlar.

Kompakt TO-202 paketi, PCB üzerinde daha az yer kaplaması gereken projelerde entegreler ile birlikte kullanıma uygundur. Bu triyak, elektronik komponentler arasında AC yük kontrolü için güvenilir ve uygun maliyetli bir çözüm sunar. Orta güçlü uygulamalar için ideal olan Z0405MF, çeşitli ev aletleri ve endüstriyel kontrol sistemlerinde tercih edilmektedir.

---

Teknik Özellikler

Z0405MF 600V 4A Triyak TO-202'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: Z0405MF
• Komponent Tipi: Triyak (Tristör)
• Tetikleme Modu: 4 Kadran (I, II, III, IV)
• Maksimum Bloklama Gerilimi (VDRM): 600V
• Maksimum RMS Akım (IT(RMS)): 4A
• Maksimum Tetikleme Akımı (IGT): 5mA (tipik)
• Maksimum Yük Akımı (Surge): 25A (tek darbe)
• Maksimum Tetikleme Gerilimi (VGT): 1.5V (tipik)
• Maksimum Tutma Akımı (IH): 10mA (tipik)
• Paket Tipi: TO-202
• Pin Sayısı: 3
• Junction-to-Case Termal Direnci (RthJC): 3.5°C/W
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• dV/dt Dayanımı: >50V/μs
• Açılma Zamanı (Turn-on Time): <1.5μs
• Kapanma Zamanı (Turn-off Time): 40-50μs
• Gate-to-MT1 Gerilimi: ±5V (maksimum)
• Güç Kaybı (maksimum): 15W
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

Z0405MF 600V 4A Triyak TO-202'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Aydınlatma Kontrol Sistemleri

• Dimmer devreleri
• LED aydınlatma kontrolü
• Aydınlatma otomasyon sistemleri
• Faz açı kontrolü
• Zaman kontrollü aydınlatma

Motor Hız Kontrol Uygulamaları

• Fan hız kontrolörleri
• Küçük AC motor hız ayarlama
• Ev aletleri motor kontrolü
• Pompa kontrol sistemleri
• HVAC uygulamaları

Isıtıcı ve Güç Kontrol Devreleri

• Elektrikli ısıtıcı kontrol devreleri
• Termostat sistemleri
• Güç kontrolörleri
• Sıcaklık kontrol sistemleri
• Endüstriyel ısıtma uygulamaları

---

Avantajlar ve Özellikler

Z0405MF 600V 4A Triyak TO-202'nin sağladığı avantajlar ve çözümler.

• Düşük Tetikleme Akımı: Hassas kontrole olanak sağlayan düşük gate akımı
• Dört Kadran Tetikleme: Her akım ve gerilim polaritesinde çalışabilme
• Yüksek Gerilim Kapasitesi: 600V bloklama gerilimi
• Kompakt Boyut: TO-202 paketi ile alan tasarrufu
• Etkin Isı Yönetimi: Düşük termal direnç
• Güvenilirlik: Yüksek dV/dt dayanımı
• Uyumluluk: Standart triyak kontrol devreleriyle uyumlu
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası çalışma
• Kolay Entegrasyon: Yaygın kullanılan standart pin düzeni
• RoHS Uyumluluğu: Çevre dostu üretim

---

Devre Tasarımı ve Kullanım

Z0405MF 600V 4A Triyak TO-202'nin devre tasarımı ve kullanımı hakkında detaylı bilgiler.

Pin Konfigürasyonu

TO-202 paketindeki Z0405MF triyak için pin yerleşimi.

• Pin 1 (MT1): Ana Terminal 1
• Pin 2 (G): Gate (Tetikleme)
• Pin 3 (MT2): Ana Terminal 2
• Metal Gövde: MT2 ile elektriksel olarak bağlantılı (soğutma için)

Temel Bağlantılar

Z0405MF triyakın temel devre bağlantıları.

• Güç Bağlantısı:
  • MT1 ve MT2 terminalleri arasına AC yük bağlanır
  • MT1 genellikle referans noktası (nötr veya toprak) olarak kullanılır
  • MT2 genellikle yük üzerinden AC güç kaynağına bağlanır
• Gate Tetikleme:
  • Gate, MT1'e göre tetikleme sinyali alır
  • Gate'e seri bağlanan bir direnç (tipik 330Ω-1kΩ) ile akım sınırlandırılır
  • Gate-MT1 arasına 10kΩ direnç ile istenmeyen tetiklemeleri önleme (opsiyonel)
• Snubber Devresi:
  • MT1-MT2 arasına RC devresi (tipik 100Ω + 0.01-0.1µF seri bağlantı)
  • dV/dt koruması ve EMI filtreleme için gereklidir
  • Yüksek indüktif yüklerde snubber değerleri artırılmalıdır

Tetikleme Yöntemleri

Z0405MF triyakın farklı tetikleme yöntemleri.

• Doğrudan Tetikleme:
  • Gate'e doğrudan DC puls uygulama
  • Minimum 5mA tetikleme akımı gerekir
  • 1kΩ seri direnç üzerinden MCU pini ile kontrol edilebilir
• Diyak ile Tetikleme:
  • DB3 gibi bir diyak kullanarak tetikleme
  • RC zamanlayıcı devresi ile faz kontrolü yapılabilir
  • Potansiyometre ile ayarlanabilir dimmer devreleri için ideal
• Optokuplör ile İzole Tetikleme:
  • MOC3021/3041 gibi triyak çıkışlı optokuplörler kullanılır
  • Kontrol devresi ile güç devresi arasında galvanik izolasyon sağlar
  • Düşük gerilim devreleri ile güvenli kontrole olanak tanır
• Mikrodenetleyici Kontrolü:
  • MCU ve optokuplör kombinasyonu ile dijital kontrol
  • Sıfır geçiş (zero-crossing) dedektörü ile senkronize tetikleme
  • PWM veya faz açı kontrol algoritmaları uygulanabilir

Soğutma Gereksinimleri

Z0405MF triyakın ısı yönetimi için bilgiler.

• Hesaplama:
  • Termal direnç: 3.5°C/W (junction-to-case)
  • Maksimum bağlantı sıcaklığı: 125°C
  • Gerekli soğutucu boyutu = ((I²T x R) / (TJ-TA)) - RthJC
• Montaj:
  • Isı transferi için termal macun kullanın
  • TO-202 paketi için uygun heatsink kullanın
  • Metal gövde soğutucuya tam temas etmeli
• PCB Tasarımı:
  • Yeterli bakır alanı ile PCB üzerinde soğutma
  • Her iki tarafta da termal vialar kullanın
  • Yüksek akımlarda harici soğutucu kullanın

---

Örnek Uygulamalar

Z0405MF 600V 4A Triyak TO-202 kullanılarak yapılabilecek örnek projeler.

AC Dimmer Devresi

Aydınlatma kontrolü için basit bir dimmer devresi.

Gerekli Malzemeler:

• 1x Z0405MF 600V 4A Triyak
• 1x DB3 Diyak
• 1x 100nF 400V Kapasitör
• 1x 470nF 250V Kapasitör
• 1x 47kΩ Direnç
• 1x 100Ω 1W Direnç
• 1x 0.1µF 400V Kapasitör (snubber için)
• 1x 100kΩ Potansiyometre
• 1x PCB veya breadboard
• AC Bağlantı Kabloları ve Fiş
• AC Lamba yük (max 4A/900W)

Devre Şeması ve Çalışma Prensibi:

1. AC giriş, 47kΩ direnç ve potansiyometre üzerinden 100nF kapasitöre bağlanır
2. 100nF kapasitör şarj olur ve diyakın tetikleme gerilimini (28-36V) aştığında boşalır
3. Diyak tetiklendiğinde, triyakın gate'ine puls gönderir
4. Triyak iletim durumuna geçerek yüke güç sağlar
5. Potansiyometrenin değeri değiştirilerek kapasitör şarj hızı ve dolayısıyla triyak tetikleme zamanı ayarlanır
6. Snubber devresi (100Ω + 0.1µF) MT1 ve MT2 arasında dV/dt koruması sağlar

Montaj İpuçları:

• Tüm komponentlerin gerilim değerlerinin AC hat gerilimine uygun olduğundan emin olun
• Triyakı soğutucuya monte ederken termal macun kullanın
• Güç hatlarını PCB üzerinde kalın izlerle tasarlayın
• Güvenlik için tüm devreyi izole bir muhafaza içine yerleştirin
• AC hat voltajı ile çalışırken gerekli güvenlik önlemlerini alın

Mikrodenetleyici Kontrollü AC Yük Anahtarlama

Arduino veya diğer mikrodenetleyiciler ile AC yüklerin kontrolü için izoleli bir devre.

Gerekli Malzemeler:

• 1x Z0405MF 600V 4A Triyak
• 1x MOC3021 Optokuplör
• 1x 1kΩ Direnç (LED akımı sınırlandırma)
• 1x 360Ω Direnç (triyak gate direnci)
• 1x 39Ω Direnç (snubber)
• 1x 0.01µF 400V Kapasitör (snubber)
• 1x Arduino Uno veya benzeri mikrodenetleyici
• 1x PCB
• AC Bağlantı Kabloları ve Fiş
• AC Yük (max 4A)

Devre Şeması ve Çalışma Prensibi:

1. Arduino'nun dijital pini 1kΩ direnç üzerinden MOC3021 optokuplörün LED tarafına bağlanır
2. Optokuplörün çıkışı 360Ω direnç üzerinden triyakın gate'ine bağlanır
3. Triyakın MT1 ve MT2 terminalleri arasına yük ve AC güç kaynağı seri bağlanır
4. Snubber devresi (39Ω + 0.01µF) MT1 ve MT2 arasına paralel bağlanır
5. Arduino programı ile dijital pin HIGH yapıldığında optokuplör triyakı tetikler
6. Triyak iletim durumuna geçerek yüke güç sağlar

Arduino Kod Özeti:

• Dijital pin çıkış olarak ayarlanır
• Kullanıcı girişine, zamanlayıcıya veya sensör verilerine göre pin HIGH/LOW yapılır
• Sıfır geçiş dedektörü ekleyerek daha gelişmiş dimming yapılabilir
• Güvenlik için watchdog timer ve hata kontrol mekanizmaları eklenir

Montaj İpuçları:

• Optokuplör, kontrol devresi ile güç devresi arasında güvenli izolasyon sağlar
• Güç devresi (triyak tarafı) ile sinyal devresi (Arduino tarafı) arasında fiziksel mesafe bırakın
• Triyak için yeterli soğutma sağlayın
• PCB tasarımında kontrol ve güç hatlarını ayrı tutun
• Triyakın dV/dt koruması için snubber devresini ihmal etmeyin

---

Sorun Giderme ve İpuçları

Z0405MF 600V 4A Triyak TO-202 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Triyak Tetiklenmiyor: Gate akımını ölçün, gerekirse direnci azaltın, tetikleme gerilimine kontrol edin
• Yük Tamamen Açılmıyor: Minimum tutma akımını sağlayın, yük değerini kontrol edin
• Kendiliğinden Tetiklenme: Snubber devresini kontrol edin, dV/dt değerini azaltın
• Aşırı Isınma: Yeterli soğutma sağlayın, yük akımını kontrol edin
• Gürültü ve EMI Sorunları: Snubber devresini optimize edin, filtreleme ekleyin

Uygulama İpuçları

• Yüksek indüktif yükler için daha büyük snubber kapasitörü kullanın
• Mikrodenetleyici kontrolünde sıfır-geçiş tetiklemesi yaparak EMI'yi azaltın
• Soğutucu seçiminde termal direnci ve maksimum sıcaklığı dikkate alın
• Düşük tetikleme akımı avantajını kullanmak için I. kadran tetiklemesi tercih edin
• MOSFET sürücü entegreler kullanarak tetikleme verimliliğini artırın
• PCB tasarımında güç ve kontrol hatlarını ayrı tutun
• Çift yönlü tetikleme için AC gate sinyali kullanın
• Seri bağlı birden fazla triyakla daha yüksek gerilim dayanımı elde edilebilir

---

Paket İçeriği

• Z0405MF 600V 4A Triyak TO-202

---
