XY-LPWM LCD Ekranlı Sinyal Jenaratör Modülü Kare Dalga Üretici 1Hz-150Khz

XY-LPWM LCD Ekranlı Sinyal Jeneratör Modülü Kare Dalga Üretici 1Hz-150Khz

XY-LPWM LCD Ekranlı Sinyal Jeneratör Modülü, elektronik projeleriniz için hassas kare dalga sinyalleri üretebilen kompakt ve kullanışlı bir cihazdır. 1Hz-150KHz arası ayarlanabilir frekans aralığı ve %0-100 arasında ayarlanabilen PWM görev döngüsü ile geniş uygulama yelpazesinde kullanılabilir.

LCD ekranı sayesinde anlık frekans ve görev döngüsü değerlerini rahatça görebilir, döner enkoder ile hassas ayarlamalar yapabilirsiniz. Kompakt boyutu, entegre güç kaynağı ve kullanımı kolay arayüzü ile laboratuvar ekipmanı veya prototip geliştirme süreçlerinizde mükemmel bir yardımcıdır.

XY-LPWM Sinyal Jeneratör Modülü, Arduino projeleriyle kolayca entegre edilebilen bir test ve ölçüm aracıdır. Modüller kategorisinde bulunan bu ürün, motor hızı kontrolü, LED parlaklık testi, frekans tepki ölçümleri ve sinyal üretimi gerektiren çeşitli elektronik uygulamalar için idealdir.

Teknik Özellikler

XY-LPWM Sinyal Jeneratör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

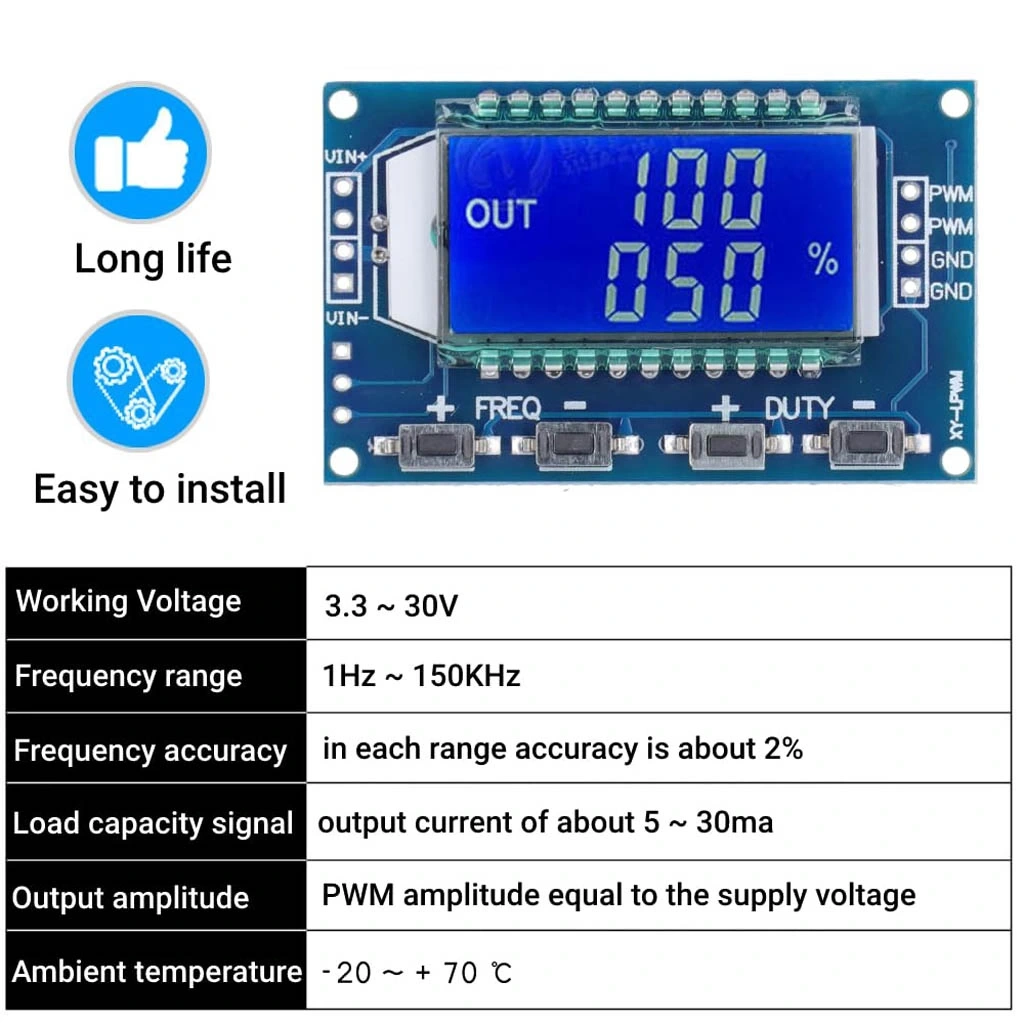

• Frekans Aralığı: 1Hz - 150KHz
• PWM Görev Döngüsü: %0 - %100 ayarlanabilir
• Ekran: 1.8 inç LCD
• Çalışma Voltajı: DC 3.3V - 30V
• Maksimum Çıkış Akımı: 15mA
• Frekans Doğruluğu: ±2%
• Görev Döngüsü Çözünürlüğü: %1
• Kontrol Arayüzü: Döner enkoder
• Çıkış Sinyali: Kare dalga (TTL seviyesi)
• Frekans Ayarı: Döner enkoder ile hassas ayar
• Görev Döngüsü Ayarı: Enkoder ile %1 adımlarla ayarlanabilir
• Harici Tetikleme Girişi: Var
• Bellek: Son ayarları kaydedebilme özelliği

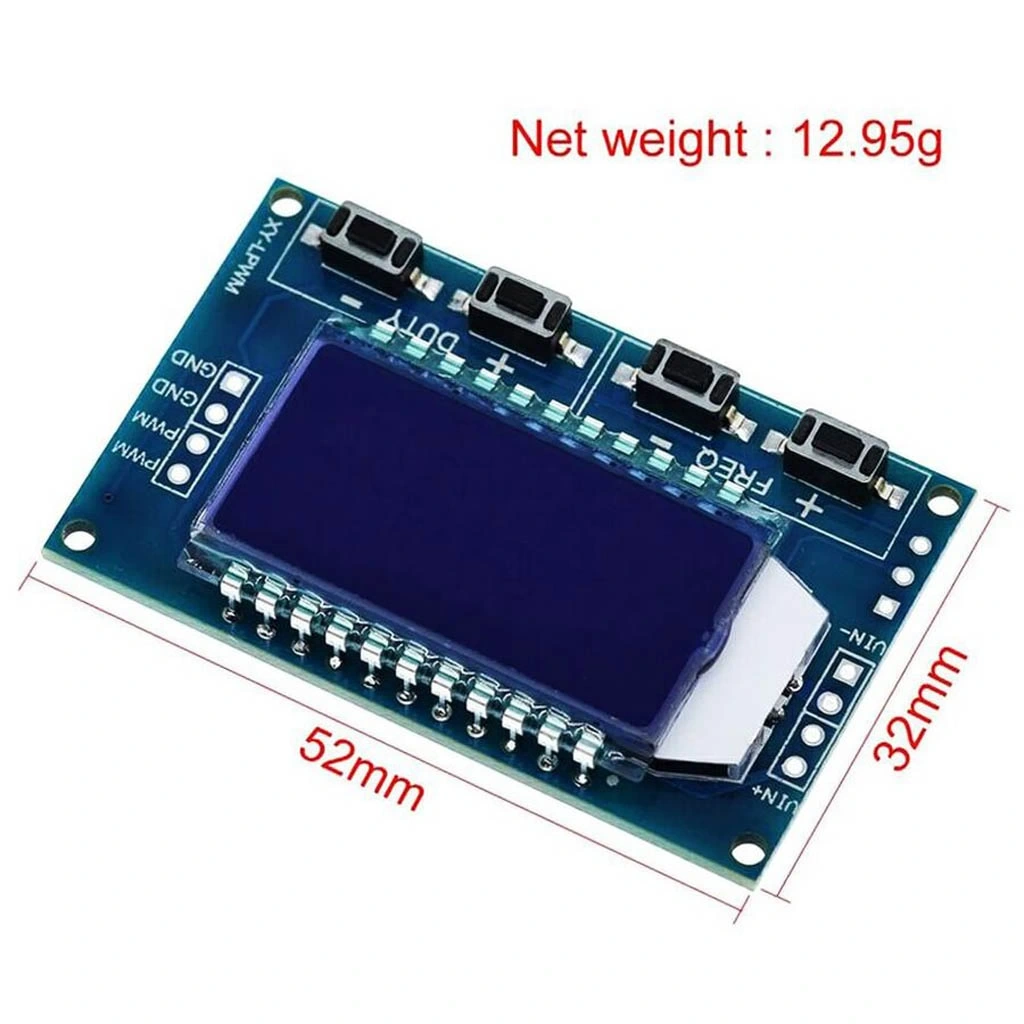

• Boyutlar: Yaklaşık 50mm x 30mm x 15mm
• Monte Delikleri: 4 adet, 3mm çapında

Bağlantı ve Kullanım

XY-LPWM Sinyal Jeneratör Modülünün çeşitli projeler için bağlantı ve kullanım yöntemleri.

Modülün kullanımı oldukça basittir. VCC ve GND pinlerine uygun güç kaynağını bağlayın (3.3V-30V arası). OUT pini üzerinden kare dalga sinyalini alabilirsiniz. Tetikleme için TRG girişini kullanabilirsiniz. Enkoder düğmesi ile menü içinde gezinebilir ve parametreleri ayarlayabilirsiniz.

Döner enkoderi saat yönünde çevirerek değerleri artırabilir, saat yönünün tersine çevirerek azaltabilirsiniz. Enkodere basarak frekans ve görev döngüsü ayarları arasında geçiş yapabilirsiniz. Uzun basış ile ayarları kaydedebilir veya hassas/kaba ayar modları arasında geçiş yapabilirsiniz.

Farklı frekans aralıklarında çalışırken, sinyal kalitesinin korunması için uygun kablo ve bağlantı yöntemlerini tercih edin. Yüksek frekanslarda kısa ve blendajlı kablolar önerilir. Çıkış sinyalini osiloskopta gözlemleyerek doğru sinyal şeklini aldığınızdan emin olabilirsiniz.

Uygulama Alanları

XY-LPWM Sinyal Jeneratör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Test ve Geliştirme

• Motor sürücü ve hız kontrol devrelerinin testi
• PWM kontrollü LED parlaklık ayarları
• Filtre devrelerinin frekans tepki testi
• Sayıcı ve zamanlayıcı devreleri için saat sinyali üretimi
• Dijital devrelerin çalışma testi
• Sensörlerin tepki süresi ölçümleri

Eğitim ve Laboratuvar

• Elektronik laboratuvarları için sinyal kaynağı
• Dijital elektronik derslerinde pratik uygulamalar
• PWM prensiplerinin öğretilmesi
• Frekans tepki analizleri
• Filtre devrelerinin demonstrasyonu
• Mikrodenetleyici zamanlama simülasyonları

Endüstriyel ve Hobi Projeleri

• Ses frekansı üretimi ve akustik testler
• Adım motor sürücüleri için puls üretimi
• RC servo kontrolü için sinyal üretimi
• İnverter devreleri test ve kalibrasyonu
• Ultrasonik temizleyici devrelerinde frekans ayarı
• Kablosuz iletişim modüllerinin test edilmesi

Proje Örnekleri

XY-LPWM Sinyal Jeneratör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

PWM Kontrollü DC Motor Hız Testi Sistemi

XY-LPWM modülünü kullanarak farklı görev döngülerinde ve frekanslarda DC motorların performansını test edebilirsiniz. PWM sinyalini bir MOSFET veya transistör üzerinden motora uygulayarak hız-görev döngüsü ilişkisini gözlemleyebilir ve optimum çalışma parametrelerini belirleyebilirsiniz.

LED Dimmer Test Platformu

LED aydınlatma sistemlerinin farklı frekanslarda ve görev döngülerinde nasıl davrandığını test eden bir platform oluşturabilirsiniz. XY-LPWM modülü ile üretilen sinyaller sayesinde LED sürücü devrelerinin performansını analiz edebilir, titreşim (flicker) ve verimlilik testleri yapabilirsiniz.

Dijital Filtre Test Sistemi

Elektronik filtre devrelerinin frekans tepkisini incelemek için modülü kullanabilirsiniz. Farklı frekanslarda sinyal üreterek filtrelerin kesim frekansını, bant genişliğini ve diğer karakteristiklerini ölçebilir, osiloskopta giriş-çıkış sinyallerini karşılaştırabilirsiniz.

Sorun Giderme ve İpuçları

XY-LPWM Sinyal Jeneratör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış Sinyali: Güç kaynağı stabilizasyonunu kontrol edin. Dalgalanmayan, temiz bir güç kaynağı kullanın veya beslemeye filtreleme kapasitörleri ekleyin.
• Ekran Sorunları: Güç voltajının uygun aralıkta olduğundan emin olun. Düşük pil veya voltaj düşümleri ekran sorunlarına neden olabilir.
• Enkoder Tepkisizliği: Enkoderin temiz olduğundan emin olun. Toz veya kir hassasiyeti etkileyebilir. Gerekirse kontak spreyi kullanın.
• Yüksek Frekanslarda Bozulma: Çıkış kablolarını kısaltın ve blendajlı kablo kullanın. Yüksek frekanslarda empedans uyumu önemlidir.

Performans İpuçları

• Hassas ölçümler için modülü kalibre edilmiş bir osiloskop ile doğrulayın
• Yüksek frekanslarda sinyalin doğruluğunu kontrol edin, bazı değerlerde kayma olabilir
• Çıkış yükünün empedansını dikkate alın, aşırı yükleme sinyal şeklini bozabilir
• Modülü elektromanyetik parazit kaynaklarından uzak tutun
• Kritik uygulamalarda çıkış sinyalini tamponlamak için ek bir sürücü devresi kullanın
