XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül
XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül, geniş giriş voltaj aralığı ve ayarlanabilir çıkış özelliği sunan yüksek verimli bir buck dönüştürücü modülüdür. 5V ile 80V arasındaki giriş voltajını istediğiniz daha düşük voltaja çevirerek elektronik projeleriniz için sabit ve güvenilir güç sağlar.
XL7015 entegresini temel alan bu modül, Arduino projeleri, LED aydınlatma sistemleri ve çeşitli elektronik devreler için ideal bir güç kaynağı çözümüdür. 1.25V ile 30V arasında ayarlanabilen çıkış voltajı, farklı gereksinimlere uyum sağlar.
Kompakt boyutları ve yüksek verimliliğiyle öne çıkan bu modül, modüller kategorisinde elektronik projelerinizde kullanabileceğiniz güvenilir bir güç dönüştürme çözümüdür.
Teknik Özellikler
XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Dönüştürücü Çipi: XL7015
- Giriş Voltaj Aralığı: 5V - 80V DC
- Çıkış Voltaj Aralığı: 1.25V - 30V DC (ayarlanabilir)
- Maksimum Çıkış Akımı: 1.5A
- Çıkış Gücü: Maksimum 20W
- Dönüştürücü Tipi: Buck (Step Down)
- Verimlilik: %94'e kadar
- Anahtarlama Frekansı: 150 kHz (tipik)
- Kontrol Elemanları: Ayar potansiyometresi
- Voltaj Regülasyonu: ±2%
- Korumalar: Kısa devre koruması, aşırı sıcaklık koruması

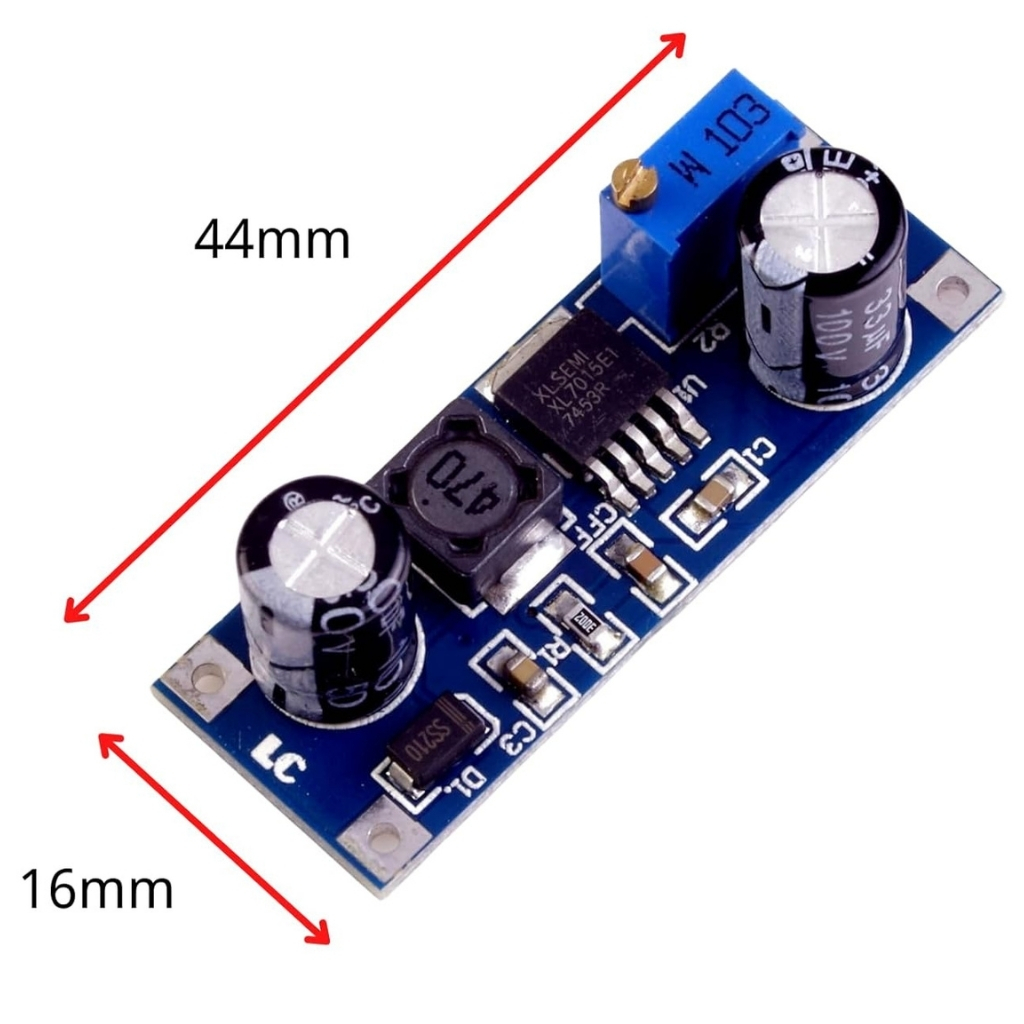

- PCB Boyutları: Yaklaşık 45mm x 20mm x 14mm
- Bağlantı Terminalleri: Giriş ve çıkış için vidalı terminaller
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Montaj Delikleri: 2 adet, 3mm çap
- Soğutma: XL7015 çipi üzerinde mini ısı emici
Kullanım Alanları
XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Elektronik Projeler
- Arduino ve mikrodenetleyici projeleri için güç kaynağı
- DIY elektronik devreler
- Sensör beslemeleri
- Prototip geliştirme çalışmaları
- Elektronik devre testleri
LED Aydınlatma
- LED şerit beslemesi
- Sabit akım LED sürücüleri
- Aydınlatma kontrol sistemleri
- Araç içi LED aydınlatma
- Dekoratif aydınlatma projeleri
Endüstriyel ve Araç Uygulamaları
- 24V sistemlerden 12V cihazları çalıştırma
- Araç içi elektronik cihazlar
- Güneş enerjisi sistemleri
- Endüstriyel kontrol cihazları
- 48V sistemlerden düşük voltaj beslemeleri
Avantajlar ve Özellikler
XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül'ün sağladığı avantajlar ve çözümler.
- Geniş Giriş Aralığı: 5V-80V arası giriş kapasitesi
- Ayarlanabilir Çıkış: 1.25V-30V arası hassas ayar imkanı
- Yüksek Verimlilik: %94'e varan çalışma verimi
- Kompakt Boyut: Az yer kaplayan PCB tasarımı
- Entegre Korumalar: Kısa devre ve aşırı ısınma koruması
- Düşük Isınma: Verimli çalışma sayesinde minimal ısı üretimi
- Kolay Ayar: Potansiyometre ile basit voltaj ayarı
- Montaj Kolaylığı: Standart montaj delikleri
- Yüksek Voltaj Kapasitesi: 80V'a kadar giriş desteği
- Düşük Dalgalanma: Temiz DC çıkış sinyali
Kurulum ve Bağlantı
XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül'ün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Yüksüz durumda önce çıkış voltajını ayarlayın, sonra yükü bağlayın.

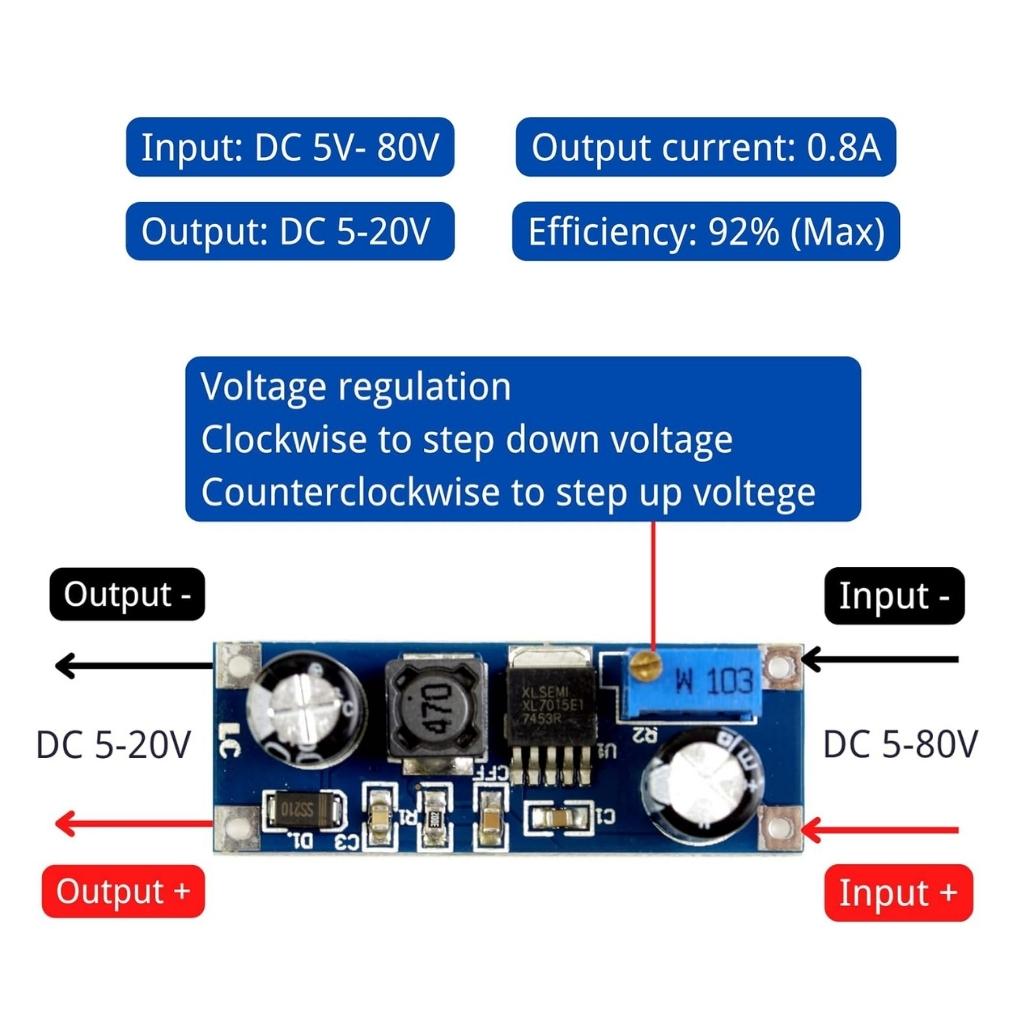

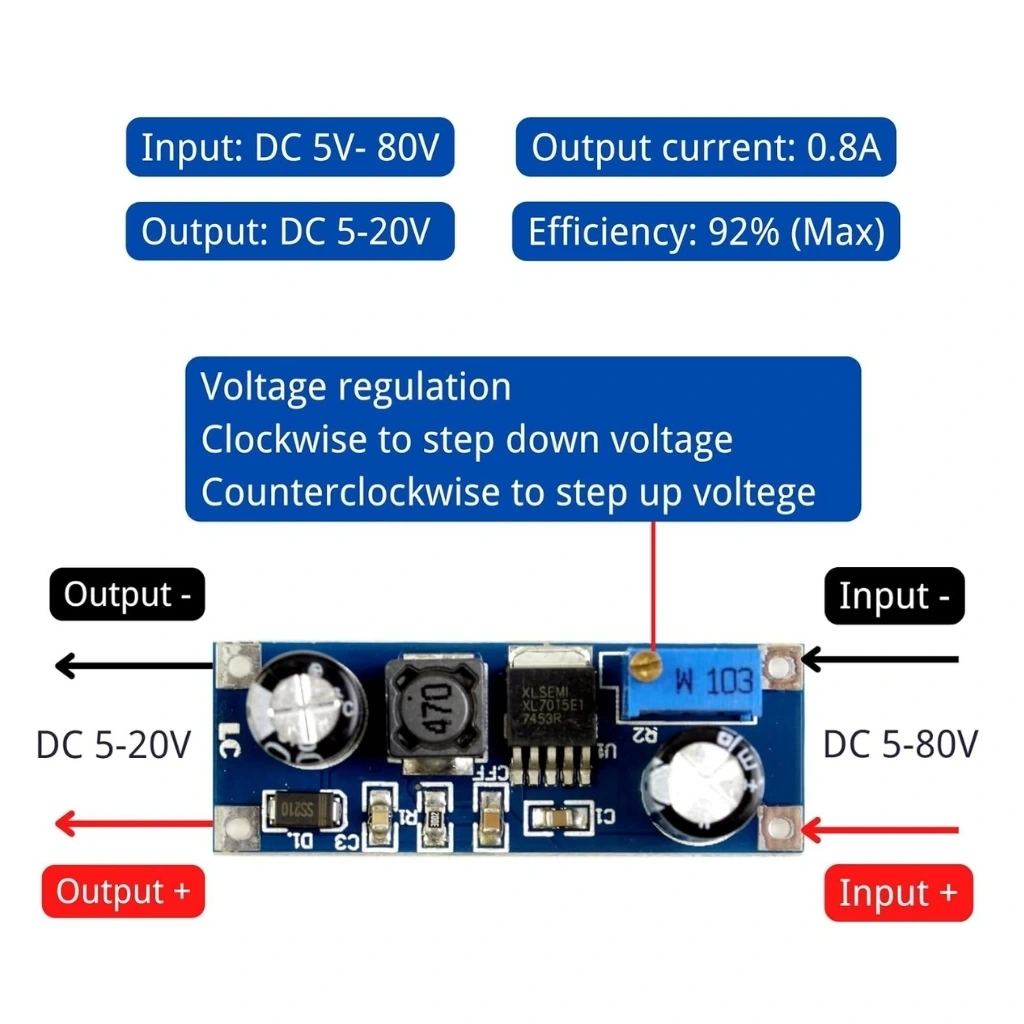

Bağlantı terminalleri:
- IN+ ve IN-: Giriş voltajı bağlantı terminalleri (polariteye dikkat edin)
- OUT+ ve OUT-: Çıkış voltajı bağlantı terminalleri
Temel kurulum adımları:
- Güç Kaynağı Bağlantısı:
- Güç kaynağınızın voltajının 5V-80V aralığında olduğundan emin olun
- Polariteye dikkat ederek güç kaynağını IN+ ve IN- terminallerine bağlayın
- Voltaj Ayarı:
- Çıkışa bir voltmetre bağlayın
- Potansiyometreyi çevirerek istediğiniz çıkış voltajını ayarlayın
- Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek voltajı azaltır
- Yük Bağlantısı:
- İstediğiniz voltajı ayarladıktan sonra yükü OUT+ ve OUT- terminallerine bağlayın
- Yükün maksimum 1.5A akım çektiğinden emin olun
Soğutma önerileri:
- 1A'in üzerindeki akımlarda ek soğutma sağlamak faydalı olabilir
- Yüksek güç uygulamalarında modülün etrafında yeterli hava akışı olduğundan emin olun
- Gerekirse XL7015 çipi üzerindeki ısı emicisini daha büyük bir ısı emici ile değiştirin
Sorun Giderme ve İpuçları
XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Yok: Giriş voltajını ve polariteyi kontrol edin, potansiyometrenin pozisyonunu değiştirin
- Kararsız Çıkış Voltajı: Giriş kaynağının yeterli akım sağladığını kontrol edin, yük akımını azaltın
- Aşırı Isınma: Yük akımını azaltın, ek soğutma ekleyin veya giriş-çıkış voltaj farkını azaltın
- Düşük Çıkış Voltajı: Potansiyometreyi kontrol edin, giriş voltajının yeterli olduğundan emin olun
- Yüksek Dalgalanma: Giriş ve çıkışa ek filtreleme kapasitörleri ekleyin
Verimli Kullanım İpuçları
- Giriş voltajı ile çıkış voltajı arasındaki fark az olduğunda verimlilik artar
- Uzun kablolar kullanırken voltaj düşümünü göz önünde bulundurun
- Yüksek akım uygulamalarında kalın kablolar kullanın
- Hassas voltaj gerektiren uygulamalarda dijital voltmetre ile ayar yapın
- Modülün etrafında iyi bir hava akışı sağlayın
- Yüksek giriş voltajlarında (50V+) ek önlemler alın ve izolasyona dikkat edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve modüller konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Bu modül ile 48V'u 12V'a düşürebilir miyim?
Evet, 48V giriş ile 12V çıkış elde etmek bu modülün ideal kullanım alanlarından biridir. 1.5A'e kadar yük besleyebilirsiniz.
Güneş panelleri ile kullanılabilir mi?
Evet, güneş panellerinin değişken voltajını stabil bir çıkışa dönüştürmek için uygundur. Panel voltajının 5-80V aralığında olduğundan emin olun.
LED şeritler için kullanabilir miyim?
Evet, 12V LED şeritleri beslemek için idealdir. Maksimum 1.5A akım çeken (yaklaşık 3 metre) LED şerit bağlayabilirsiniz.
XL7015 ile XL4015 arasındaki fark nedir?
XL7015 daha yüksek giriş voltajı (80V'a kadar) destekler, ancak akım kapasitesi daha düşüktür (1.5A). XL4015 ise 36V girişe kadar 5A akım sağlar.
1.5A üzerinde yük bağlarsam ne olur?
Modül aşırı ısınır, termal koruma devreye girer ve voltaj düşmeye başlar. Uzun süreli kullanımda hasar oluşabilir.
Minimum giriş-çıkış voltaj farkı ne olmalıdır?
Verimli çalışma için giriş voltajı çıkış voltajından en az 2-3V yüksek olmalıdır. Fark arttıkça verimlilik düşer ve ısınma artar.
Bu modül DC motorları sürebilir mi?
Küçük DC motorlar için kullanılabilir, ancak başlangıç akımları yüksek olduğundan 1A altında çalışan motorlar için uygundur. Motor sürücü devreleri daha uygundur.
Modülün verimliliği nasıldır?
Giriş-çıkış voltaj farkına bağlı olarak %80-94 arası verimlilik sağlar. Voltaj farkı az olduğunda verimlilik artar, ısı kaybı azalır.
