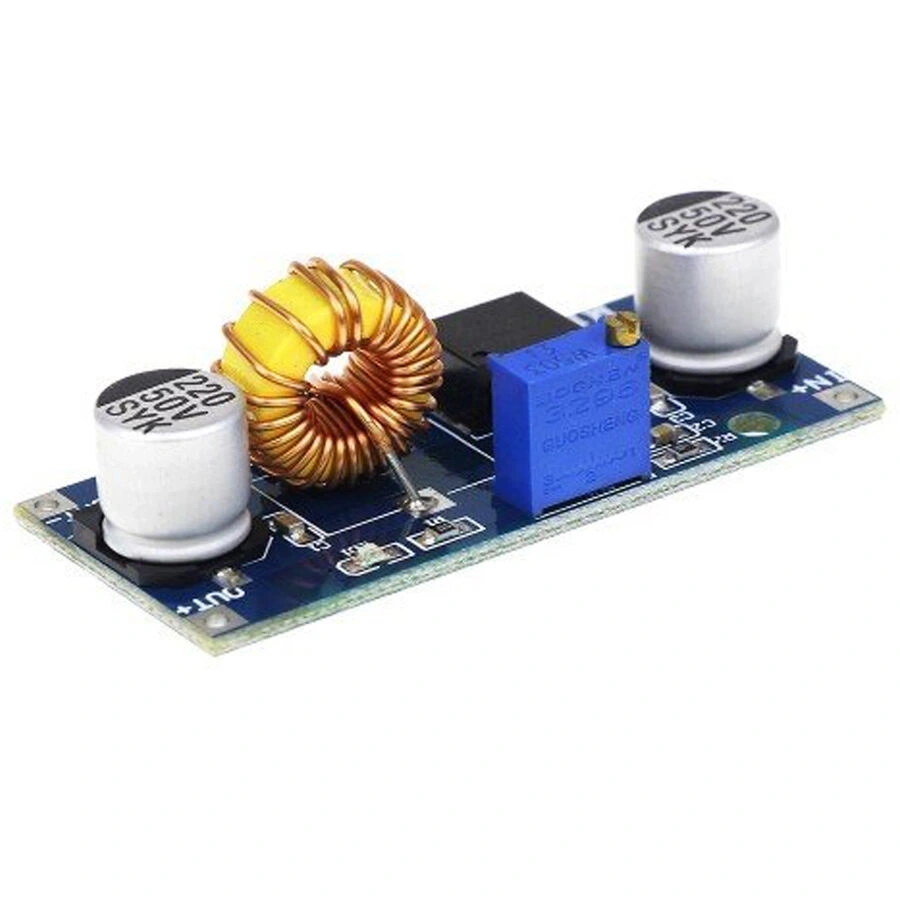

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücü

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücü

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücü, yüksek verimlilikle çalışan kompakt bir buck (düşürücü) konvertör modülüdür. Geniş giriş voltajı aralığı ve hassas çıkış voltajı ayarı sayesinde birçok elektronik projede güç kaynağı ihtiyacınızı karşılar.

5A'e kadar sürekli çıkış akımı sağlayabilen bu modül, Arduino projeleri, LED sürücüler, motor kontrol devreleri ve daha birçok uygulama için idealdir. Üzerindeki potansiyometre ile çıkış voltajını kolayca ayarlayabilirsiniz.

XL4015 entegresi, yüksek anahtarlama frekansı ve düşük çıkış dalgalanması ile kararlı ve temiz güç sağlar. Kısa devre koruması, aşırı ısınma koruması ve düşük voltaj koruması gibi güvenlik özellikleri içerir.

Kompakt tasarımı ve yüksek verimlilik oranıyla Voltaj Dönüştürücüler kategorisinin güvenilir bir üyesi olan bu modül, projelerde farklı voltajlara ihtiyaç duyan elektronik devreleri beslemek için mükemmel bir çözümdür.

Teknik Özellikler

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Kontrol Çipi: XL4015 DC-DC Buck dönüştürücü
• Giriş Voltajı Aralığı: 5V - 36V DC destekler
• Çıkış Voltajı Aralığı: 1.25V - 32V (ayarlanabilir)
• Maksimum Çıkış Akımı: 5A (sürekli)
• Anlık Maksimum Akım: 8A (kısa süreli)
• Verimlilik: %96'ya kadar
• Anahtarlama Frekansı: 180KHz
• Voltaj Düşüşü: <30mV (tam yükte)
• Çıkış Dalgalanması: <50mV
• Çıkış Ayarı: Potansiyometre ile
• Koruma Özellikleri: Kısa devre, aşırı ısınma, aşırı yük
• Soğutma: Alüminyum soğutucu
• Gösterge: Güç LED'i
• Bağlantı Terminalleri: Vidalı terminal blokları
• Montaj Delikleri: 3mm çapında, 4 adet
• PCB Boyutları: 48mm x 23mm x 14mm (soğutucu dahil)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Ağırlık: Yaklaşık 15g

Bağlantı ve Kullanım

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücünün bağlantı şeması ve kullanım talimatları.

XL4015 DC-DC Voltaj Düşürücüyü kullanırken aşağıdaki adımları izleyin:

• 1. Adım: Giriş Bağlantısı
  • IN+ : Güç kaynağının pozitif (+) ucunu bağlayın
  • IN- : Güç kaynağının negatif (-) ucunu bağlayın
  • Giriş voltajının 5V-36V aralığında olduğundan emin olun
• 2. Adım: Çıkış Voltajının Ayarlanması
  • Yük bağlamadan önce, modülün çıkışına bir multimetre bağlayın
  • Potansiyometreyi yavaşça çevirerek istenen çıkış voltajını ayarlayın
  • Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır
• 3. Adım: Çıkış Bağlantısı
  • OUT+ : Yükün pozitif (+) bağlantısını yapın
  • OUT- : Yükün negatif (-) bağlantısını yapın
  • Maksimum 5A sürekli akım sınırını aşmamaya dikkat edin

Önemli Kullanım Notları:

• Çıkış voltajı, giriş voltajından en az 1.5V düşük olmalıdır (önerilen minimum 2V fark)
• Kalın kablolar kullanarak akım taşıma kapasitesini artırın ve voltaj düşümünü azaltın
• 3A üzerindeki yüklerde, modülün yeterli soğutmaya sahip olduğundan emin olun
• Modül standart olarak yüksüzdür, önce voltajı ayarlayın, sonra yükü bağlayın
• Terminal vidalarını sıkı şekilde bağlayarak gevşek bağlantılardan kaynaklanabilecek ısınmaları önleyin
• Modülün etrafında yeterli hava akışı sağlayın, özellikle yüksek akım uygulamalarında

Verimlilik İpuçları:

• Giriş ve çıkış voltajları arasındaki fark ne kadar azsa, verimlilik o kadar yüksek olur
• Çok yüksek akımlarda sürekli çalışma için ek soğutma sağlamayı düşünün
• Hassas devreler için çıkışa ek filtreleme kapasitörleri eklemeyi düşünün
• Elektromanyetik girişimi azaltmak için modülü hassas devrelerin uzağına monte edin

Uygulama Alanları

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

• Arduino ve mikrodenetleyici projeleri için güç kaynağı
• Yüksek güçlü LED aydınlatma sistemleri
• Akıllı ev otomasyonu uygulamaları
• Akü ile çalışan cihazlar için voltaj regülasyonu
• Güneş enerjisi sistemleri için şarj kontrolü
• Robot projeleri için motor güç kaynağı

Araç Elektroniği

• 12V/24V araç sisteminden 5V cihazlar için güç beslemesi
• Araç içi LED aydınlatma sistemleri
• Araç kamera ve kayıt cihazları için güç kaynağı
• Araç ses sistemleri için voltaj regülasyonu
• GPS ve navigasyon cihazları için güç beslemesi
• Motosiklet ve tekne elektroniği uygulamaları

Endüstriyel Uygulamalar

• Otomasyon sistemleri için güç kaynağı
• Sensör devreleri için stabil voltaj sağlama
• Endüstriyel kontrol panelleri
• Veri toplama sistemleri
• Haberleşme ekipmanları güç beslemesi
• Laboratuvar test ekipmanları

Proje Örnekleri

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücü kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir Laboratuvar Güç Kaynağı

1. Bu projede, XL4015 modülünü kullanarak dijital ekranlı, ayarlanabilir bir laboratuvar güç kaynağı yapabilirsiniz. Sistem, 5V-36V arasındaki giriş voltajını ihtiyacınıza göre ayarlanabilen stabil bir çıkışa dönüştürür.
2. Projede Arduino Nano, OLED ekran, döner enkoder ve XL4015 modülü kullanılır. Arduino, enkoder yardımıyla ayarlanan voltaj değerini okur ve XL4015'in potansiyometresine bağlı bir servo motor aracılığıyla çıkış voltajını ayarlar. OLED ekran üzerinde ayarlanan voltaj, gerçek çıkış voltajı ve akım değerleri görüntülenir.
3. Akım ölçümü için çıkışa bir akım sensörü (ACS712) eklenebilir. Ayrıca, koruma için aşırı akım ve kısa devre koruması da dahil edilebilir. Cihaz, kompakt bir kutu içine yerleştirilebilir ve banana jack veya terminal bloklarıyla çıkış bağlantıları sağlanabilir. Bu proje, elektronik projeleriniz için değişken ve güvenilir bir güç kaynağı olarak kullanılabilir.

Güneş Enerjili IoT Sensör İstasyonu

1. Bu projede, XL4015 modülünü kullanarak güneş enerjisiyle çalışan bir IoT sensör istasyonu oluşturabilirsiniz. Sistem, güneş panelinden gelen değişken voltajı stabilize ederek sensörlerin ve iletişim modüllerinin güvenilir şekilde çalışmasını sağlar.
2. Projede güneş paneli (18V), lityum pil, XL4015 voltaj düşürücü, ESP32 mikrodenetleyici ve çeşitli çevre sensörleri (sıcaklık, nem, basınç, hava kalitesi) kullanılır. XL4015 modülü, güneş panelinden gelen voltajı pil şarjı için uygun seviyeye düşürür. İkinci bir XL4015 modülü ise pil voltajını ESP32 ve sensörler için uygun 3.3V/5V'a indirir.
3. Sistem, toplanan sensör verilerini WiFi veya LoRa bağlantısı üzerinden bir veri merkezine iletir. Düşük güç tüketimi modu ve akıllı güç yönetimi sayesinde, bulutlu günlerde veya gecelerde bile çalışmaya devam edebilir. Bu proje, uzak alanlarda hava durumu izleme, tarımsal veri toplama veya çevre izleme uygulamaları için idealdir.

12V-24V Akü ile Çalışan Yüksek Güçlü LED Aydınlatma

1. Bu projede, XL4015 modülünü kullanarak 12V veya 24V akü ile çalışan, yüksek verimli bir LED aydınlatma sistemi geliştirebilirsiniz. Sistem, sabit akım modu sağlayarak LED'lerin optimum parlaklıkta ve uzun ömürlü çalışmasını sağlar.
2. Projede akü (12V/24V), XL4015 voltaj düşürücü, yüksek güçlü LED dizisi (10W-50W), akım sensörü ve Arduino Nano kullanılır. XL4015 modülü, akü voltajını LED'lerin çalışma voltajına uygun seviyeye düşürür. Arduino ve akım sensörü, LED'lere sabit akım sağlamak için XL4015'in çıkışını dinamik olarak ayarlar.
3. Sistem, farklı parlaklık seviyeleri için PWM kontrolü içerebilir ve uzaktan kumanda veya hareket sensörü ile kontrol edilebilir. Ayrıca, akü voltajını izleyerek düşük voltaj durumunda LED'leri otomatik olarak kısabilir veya kapatabilir. Bu proje, kamp aydınlatması, acil durum ışıklandırması, tekne/karavan aydınlatması veya güneş enerjili sokak lambaları için idealdir.

Sorun Giderme ve İpuçları

XL4015 5A Ayarlanabilir DC-DC Voltaj Düşürücü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını kontrol edin. Polarite doğru olmalı ve giriş aralığında (5V-36V) olmalıdır.
• Kararsız Çıkış Voltajı: Giriş-çıkış farkı çok az olabilir. Giriş voltajı çıkış voltajından en az 2V fazla olmalıdır.
• Aşırı Isınma: Modül akım kapasitesini aşıyor olabilir. Yükü azaltın veya ek soğutma sağlayın.
• Verim Düşüklüğü: Giriş-çıkış voltaj farkı fazlaysa verim düşer. Mümkünse giriş voltajını çıkışa yaklaştırın.
• Gürültülü Çıkış: Çıkışa ek kapasitör (100-470μF) ekleyin ve kablo uzunluklarını azaltın.
• Çıkış Voltajı Ayarlanamıyor: Potansiyometre hasarlı olabilir. Multimetre ile direnç değişimini kontrol edin.
• Ani Yük Değişimlerinde Dengesizlik: Çıkışa büyük filtre kapasitörü ekleyin ve yük değişimlerini kademeli yapın.
• Açılırken Yüksek Akım Çekme: Yumuşak başlatma için giriş tarafına seri direnç veya NTC termistör ekleyin.

Performans İpuçları

• Daha iyi soğutma için PCB altına ısı transferi yapıştırıcısı ile ek soğutucu ekleyin
• Yüksek akım uygulamalarında kalın kablo ve iyi bağlantılar kullanın
• Elektromanyetik girişimi azaltmak için modülü metal muhafaza içine alın
• Çok hassas devreler için ek filtre devreleri kullanın
• Uzun kablo mesafelerinde voltaj düşümünü hesaba katın ve ayarlamayı yük yakınında yapın
• Akü uygulamalarında düşük voltaj kesme devresi ekleyerek akünün aşırı deşarjını önleyin
