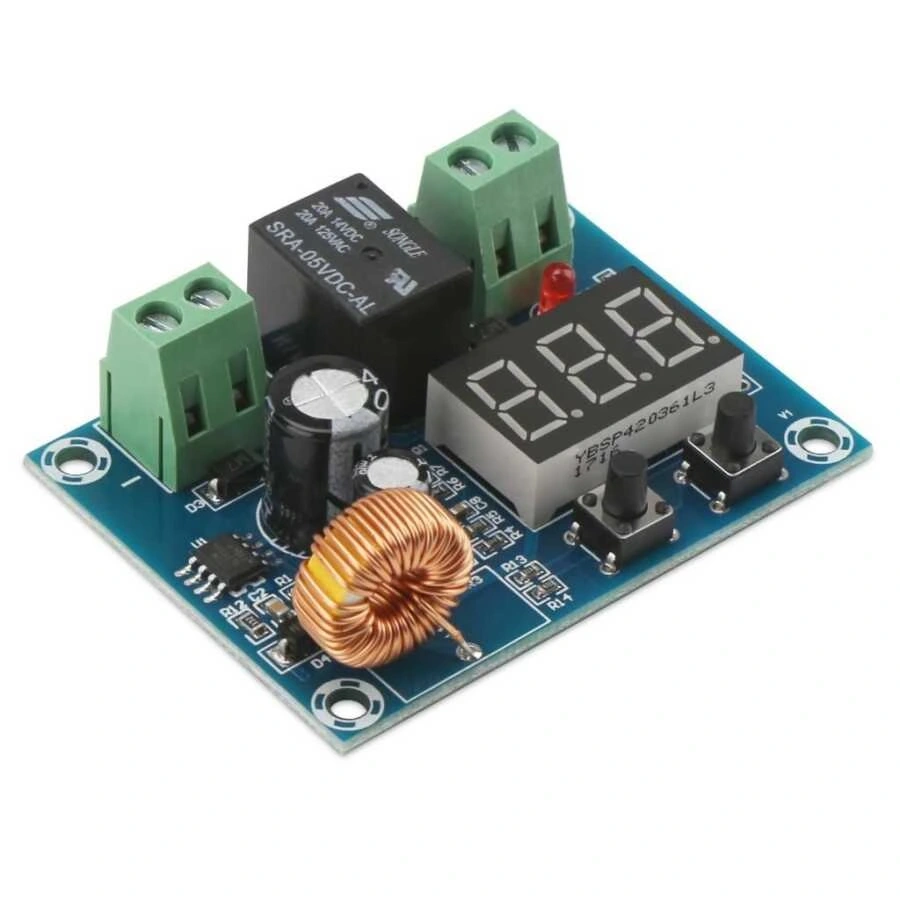

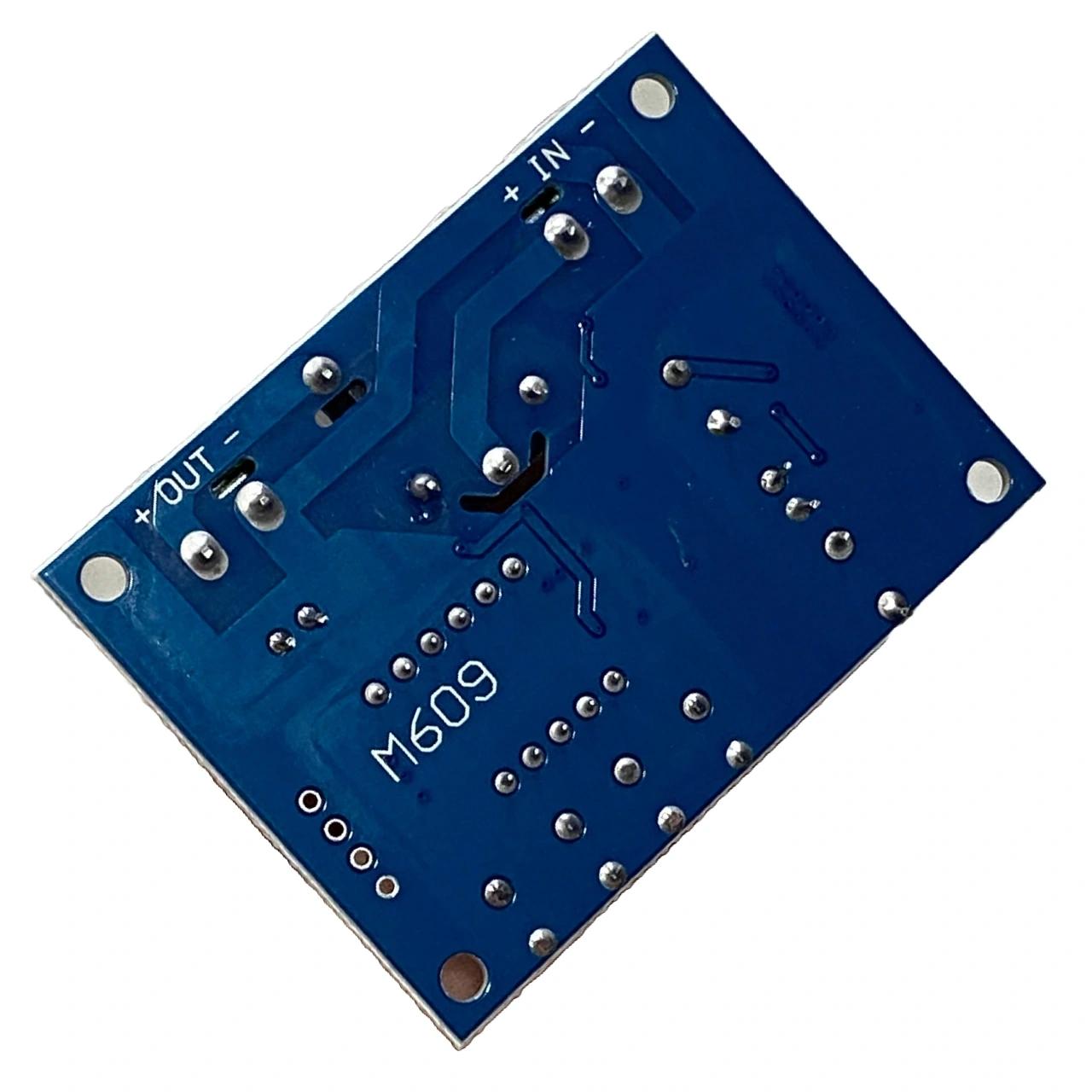

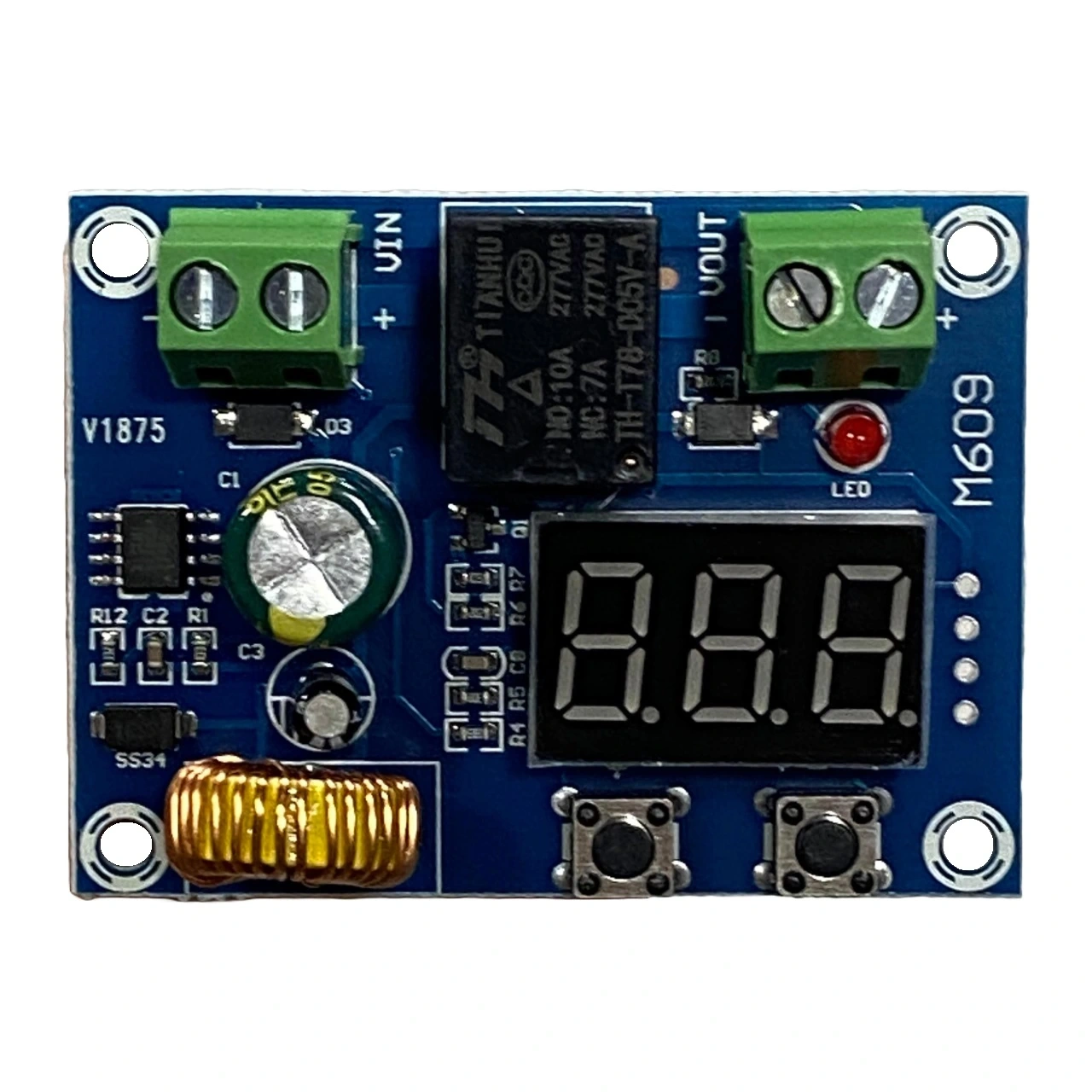

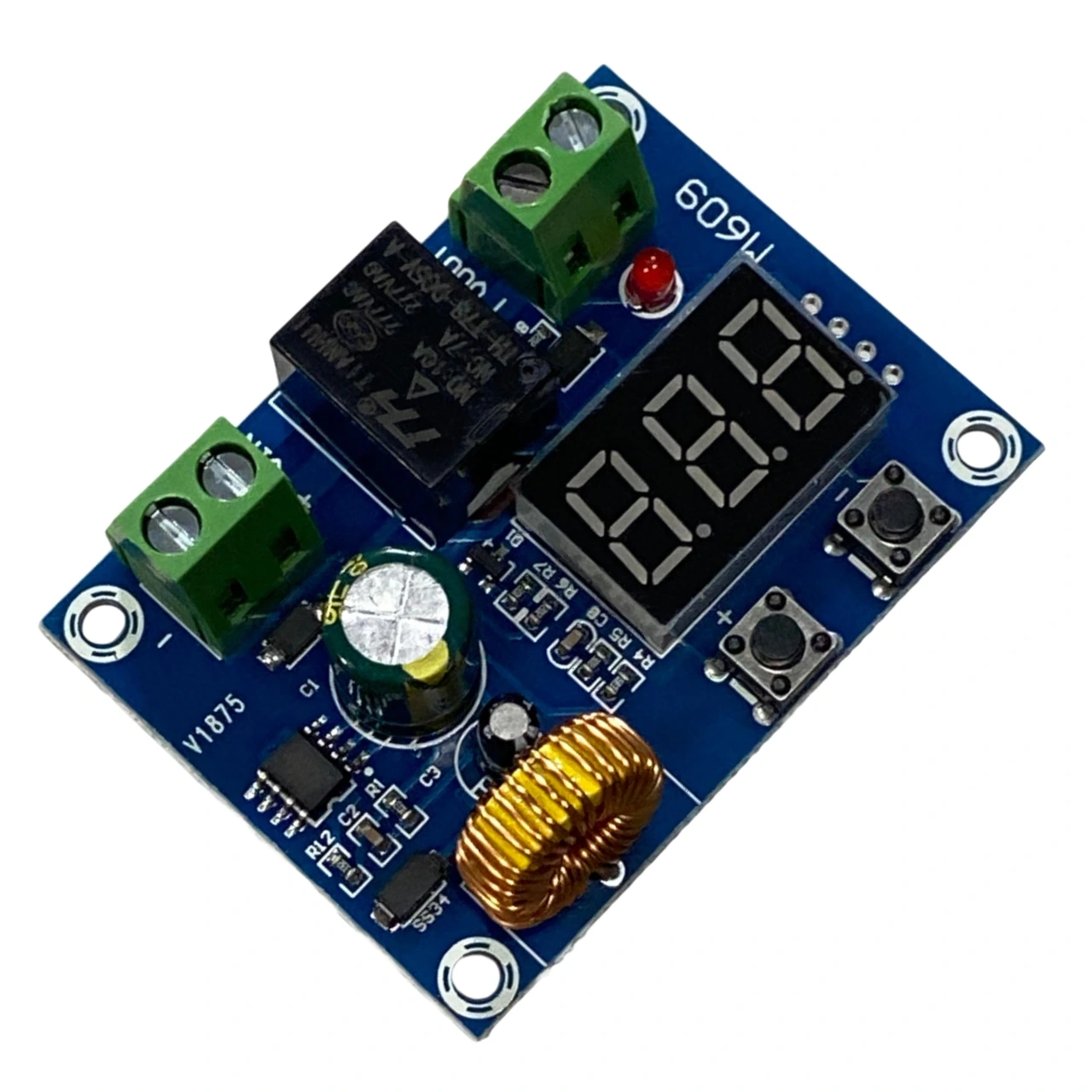

XH-M609 Şarj Deşarj Koruma Devresi 12-36V

XH-M609 Şarj Deşarj Koruma Devresi 12-36V

XH-M609 Şarj Deşarj Koruma Devresi, akü ve batarya sistemleri için geliştirilmiş çok fonksiyonlu bir batarya koruma modülüdür. 12V-36V aralığındaki bataryalar için aşırı şarj ve aşırı deşarj koruması sağlayan bu devre, enerji depolama sistemlerinin ömrünü uzatır ve güvenliğini artırır.

Voltaj limit ayarları için hassas potansiyometreler içeren modül, şarj ve deşarj voltaj sınırlarını ihtiyaçlarınıza göre ayarlama imkanı sunar. LED göstergeler sayesinde batarya durumunu ve devre çalışma modunu kolayca takip edebilirsiniz. Kompakt tasarımı ve kolay monte edilebilir yapısı ile çeşitli projelere hızlıca entegre edilir.

Premium özellikleriyle öne çıkan XH-M609 Şarj Deşarj Koruma Devresi, güneş enerjisi sistemleri, Arduino güç projeleri, taşınabilir güç kaynakları ve endüstriyel batarya uygulamaları için ideal bir koruma çözümüdür.

---

Teknik Özellikler

Bu bölümde XH-M609 Şarj Deşarj Koruma Devresinin detaylı teknik özellikleri listelenmektedir.

• Model: XH-M609
• Çalışma Voltajı: 12V-36V DC
• Maksimum Yük Akımı: 10A
• Şarj Voltajı Ayar Aralığı: 12V-36V DC (ayarlanabilir)
• Deşarj Voltajı Ayar Aralığı: 9V-36V DC (ayarlanabilir)
• Ayar Hassasiyeti: 0.1V
• Dinlenme Akımı: < 20mA
• Röle Tipi: 10A Yüksek Akım Rölesi
• Kontrol Tipi: Çift yönlü kontrolü (şarj ve deşarj ayrı ayrı)
• Gösterge: Şarj Durumu LED (kırmızı), Deşarj Durumu LED (yeşil)
• Ayarlama Yöntemi: Hassas potansiyometreler ile
• Koruma Tipleri: Aşırı şarj koruması, aşırı deşarj koruması
• Uygulama Batarya Tipleri: Kurşun asit, lityum bataryalar, jel bataryalar
• Terminal Bağlantısı: Vidalı terminal blokları
• Terminal Kablo Kalınlığı: Maksimum 2.5mm²

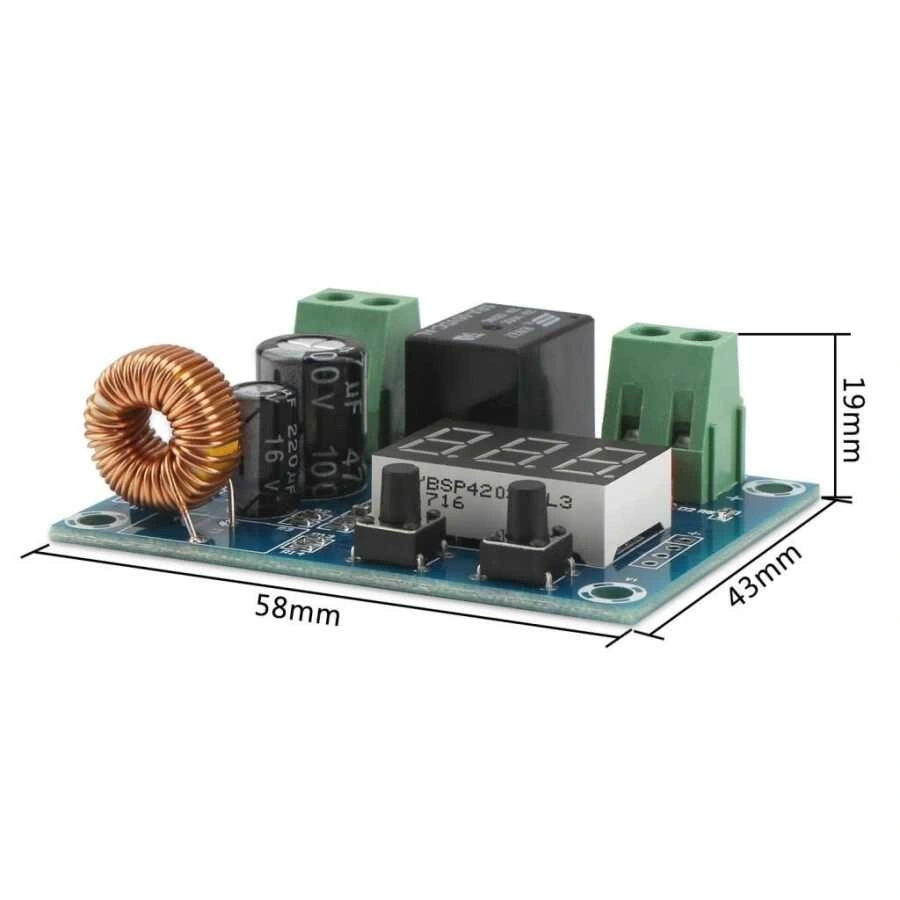

• PCB Boyutları: 60mm x 48mm x 20mm (yaklaşık)
• Montaj Delikleri: 4 adet, 3.2mm çapında
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Ağırlık: Yaklaşık 30g
• Ek Özellikler: Ters polarite koruması, kontrol çıkışları

---

Kullanım Avantajları

XH-M609 Şarj Deşarj Koruma Devresinin sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Koruma: Hem şarj hem deşarj için ayrı koruma mekanizmaları.
• Geniş Voltaj Aralığı: 12V-36V arası çeşitli batarya sistemleri için uyumlu.
• Hassas Ayarlama: 0.1V hassasiyetle özel batarya ihtiyaçlarınıza göre ayar.
• Görsel Geri Bildirim: LED göstergeler ile devre durumunun anlık izlenmesi.
• Yüksek Akım Kapasitesi: 10A ile birçok uygulama için yeterli güç kapasitesi.
• Çok Yönlü Kullanım: Çeşitli batarya tipleri ile uyumlu çalışma.
• Kolay Entegrasyon: Vidalı terminaller ile basit ve güvenli bağlantı.
• Batarya Ömrünü Uzatma: Optimum şarj ve deşarj seviyeleri ile batarya ömrünü maksimize etme.
• Güvenlik: Aşırı şarj ve deşarj durumlarında otomatik koruma.
• Düşük Enerji Tüketimi: 20mA altındaki dinlenme akımı ile verimli çalışma.

---

İdeal Kullanım Alanları

Bu koruma devresinin tipik kullanım alanları aşağıda listelenmiştir.

• Güneş Enerjisi Sistemleri: Solar panel ve batarya koruması
• Taşınabilir Güç Kaynakları: DIY güç bankaları ve taşınabilir enerji istasyonları
• UPS Sistemleri: Kesintisiz güç kaynakları için batarya yönetimi
• Arduino Projeleri: Batarya ile çalışan otonom sistemler
• Robot Projeleri: Mobil robot platformları için güç yönetimi
• Araç Batarya Sistemleri: Karavan, tekne ve özel araç uygulamaları
• Endüstriyel Kontrol Sistemleri: Yedek batarya koruması
• LED Aydınlatma Projeleri: Batarya beslemeli aydınlatma sistemleri
• Hobi RC Araçlar: Yüksek kapasiteli batarya koruma sistemleri
• Küçük Ölçekli Enerji Depolama: Ev tipi batarya bankları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, koruma devresinin performansını ve ömrünü etkiler.

---

Batarya Koruma Teknolojisi ve Çalışma Prensibi

XH-M609 koruma devresinin çalışma mekanizması ve batarya koruma teknolojisinin detayları.

XH-M609 Şarj Deşarj Koruma Devresi, bataryaların güvenli çalışma aralıklarında kullanılmasını sağlayan akıllı bir yönetim sistemidir. Kompakt bir modül içerisinde voltaj izleme, karşılaştırma ve röle kontrol devreleri bulunur.

Temel Çalışma Prensibi:

Koruma devresinin temel işleyiş mekanizması şu şekildedir:

• Voltaj İzleme: Sürekli olarak batarya terminallerindeki voltajı ölçer.
• Karşılaştırma: Ölçülen değeri kullanıcı tarafından belirlenen eşik değerleriyle karşılaştırır.
• Deşarj Kontrolü: Batarya voltajı minimum eşik değerin altına düştüğünde yük bağlantısını keser.
• Şarj Kontrolü: Batarya voltajı maksimum eşik değerin üzerine çıktığında şarj bağlantısını keser.
• Otomatik Geri Dönüş: Batarya voltajı güvenli aralığa döndüğünde bağlantıyı otomatik olarak yeniden kurar.

Bu çalışma prensibi, modüller kategorisindeki diğer batarya yönetim sistemlerinde de yaygın olarak kullanılır.

Voltaj Karşılaştırma Devresi:

Devrenin voltaj algılama ve karar verme mekanizması:

• Komparatör Devresi: LM393 gibi düşük güç tüketimli karşılaştırıcı entegreler kullanır.
• Referans Voltajı: Potansiyometreler ile ayarlanabilen hassas referans voltajı oluşturur.
• Histerezis: Yüksek ve düşük voltaj arasında küçük bir histerezis aralığı ile röle titreşimlerini önler.
• Gerilim Bölücü: Batarya voltajını ölçüm için uygun seviyelere indirgeyen direnç ağı.
• Filtreleme: Ani voltaj dalgalanmalarını filtreleyen kapasitörler.

Bu alt sistemler, koruma devresinin hassas ve güvenilir çalışmasını sağlar.

Röle Kontrol Mekanizması:

Yük ve şarj kaynağının bağlantısını kontrol eden devre:

• Çift Röle Mimarisi: Şarj ve deşarj için ayrı kontrol röleleri.
• Transistör Sürücüler: Komparatör çıkışlarını röle aktivasyonuna dönüştüren sürücü transistörler.
• Flyback Diyotları: Röle bobinlerinden kaynaklanan ters EMK'yı önleyen koruyucu diyotlar.
• Güç Tasarrufu: Minimum aktivasyon akımı ile rölelerin verimli kontrolü.
• Mekanik İzolasyon: Güç devreleri ve kontrol devreleri arasında tam elektriksel izolasyon.

Bu röle kontrol sistemi, yüksek akım taşıma kapasitesi ve güvenilir anahtarlama sağlar.

---

Batarya Tipleri ve Optimum Voltaj Ayarları

Farklı batarya tipleri için XH-M609 devresi ayar tavsiyeleri ve voltaj limitleri.

XH-M609 koruma devresi, çeşitli batarya tiplerinin özel ihtiyaçlarına göre ayarlanabilir. Her batarya tipinin optimum çalışma voltajları farklılık gösterir ve doğru ayarlar batarya ömrünü önemli ölçüde uzatır.

Kurşun Asit Bataryalar İçin Ayarlar:

En yaygın kullanılan batarya tiplerinden biri olan kurşun asit bataryalar için önerilen değerler:

• 12V Kurşun Asit: Şarj limiti 14.2V-14.4V, deşarj limiti 10.5V-11.0V
• 24V Kurşun Asit: Şarj limiti 28.4V-28.8V, deşarj limiti 21.0V-22.0V
• Derin Döngü Kurşun Asit: Deşarj limiti biraz daha düşük ayarlanabilir (12V için 10.2V)
• AGM Tipi: Şarj limiti 14.4V-14.6V (12V batarya için)
• Jel Tipi: Şarj limiti 13.8V-14.1V (12V batarya için)

Kurşun asit bataryalarda, batarya kapasitesinin %50'sinden fazlasını kullanmamak ömrü uzatır.

Lityum Bataryalar İçin Ayarlar:

Yüksek enerji yoğunluğuna sahip lityum bataryalar için voltaj limitleri:

• 12.8V LiFePO4 (4S): Şarj limiti 14.4V-14.6V, deşarj limiti 10.0V-11.0V
• 25.6V LiFePO4 (8S): Şarj limiti 28.8V-29.2V, deşarj limiti 20.0V-22.0V
• 11.1V Li-ion (3S): Şarj limiti 12.6V, deşarj limiti 9.0V
• 14.8V Li-ion (4S): Şarj limiti 16.8V, deşarj limiti 12.0V
• 22.2V Li-ion (6S): Şarj limiti 25.2V, deşarj limiti 18.0V

Lityum bataryalarda doğru voltaj limitleri kritiktir ve batarya tipine özel olmalıdır.

Doğru Ayarlama Prosedürü:

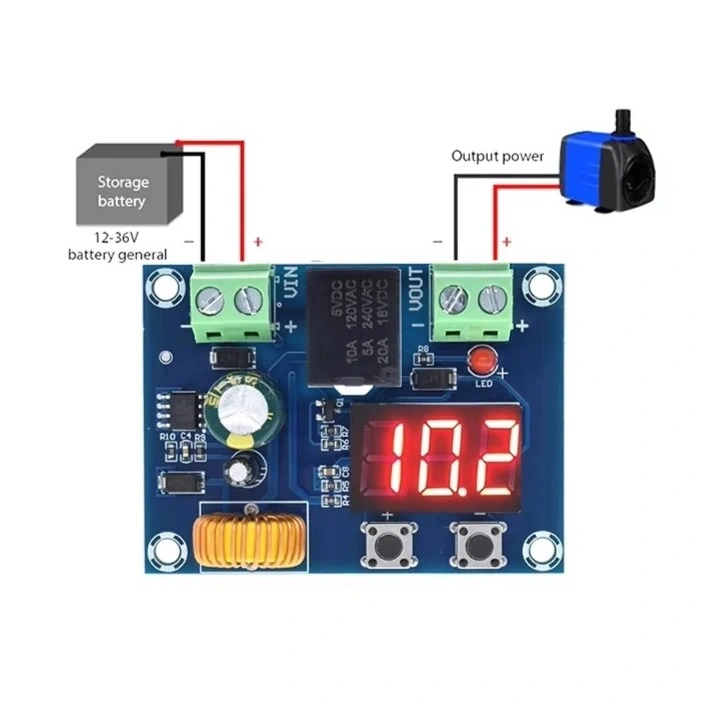

XH-M609 devresini batarya sisteminize göre ayarlamak için:

• Multimetre Hazırlığı: Doğru DC voltaj ölçümü için kalibre edilmiş multimetre kullanın.
• Güvenli Bağlantı: Bataryayı devreye bağlayın, henüz yük veya şarj kaynağı bağlamayın.
• Deşarj Limiti Ayarı: Potansiyometre ile deşarj limit voltajını yavaşça batarya tipinize uygun değere ayarlayın.
• Şarj Limiti Ayarı: Diğer potansiyometre ile şarj limit voltajını batarya tipinize uygun değere ayarlayın.
• Doğrulama Testi: Düşük güçlü bir DC güç kaynağı ile farklı voltajlarda test ederek limitleri doğrulayın.

Ayarları yaparken batarya üreticisinin belirttiği değerlere sadık kalmak önemlidir.

---

Arduino ve DIY Projelerde Kullanımı

XH-M609 koruma devresinin Arduino projeleri ve DIY elektronik uygulamalarında kullanımı.

XH-M609 Şarj Deşarj Koruma Devresi, batarya ile çalışan Arduino projeleri ve kendin yap (DIY) elektronik uygulamaları için mükemmel bir güç yönetim çözümüdür. Batarya koruması sağlamanın yanı sıra, sistem durumunu izleme ve kontrol imkanları da sunar.

Arduino ile Batarya İzleme Sistemi:

XH-M609 ve Arduino'yu entegre ederek gelişmiş batarya izleme sistemi oluşturma:

• Voltaj Ölçümü: Arduino analog pinleri ile batarya voltajını okuma.
• Durum İzleme: XH-M609'un röle durum pinlerini Arduino dijital pinleri ile okuma.
• Veri Kaydı: Batarya performansını SD kart veya EEPROM'a kaydetme.
• Görselleştirme: LCD, OLED ekran veya seri monitör ile batarya durumunu görüntüleme.
• Alarm Sistemi: Kritik voltaj seviyelerinde sesli veya görsel uyarı verme.

Bu tür bir sistem, uzun süreli batarya performansı analizi için değerli veriler sağlar.

Örnek Arduino Kod Parçası:

const int batteryPin = A0;    // Batarya voltajı okuma pini
const int relaySensePin = 7;  // Röle durum okuma pini
const int buzzerPin = 9;      // Alarm için buzzer pini

// Voltaj bölücü için değerler
const float R1 = 100000.0;    // 100K direnç
const float R2 = 10000.0;     // 10K direnç

void setup() {
  Serial.begin(9600);
  pinMode(relaySensePin, INPUT);
  pinMode(buzzerPin, OUTPUT);

  Serial.println("Batarya İzleme Sistemi Başladı");
}

void loop() {
  // Batarya voltajını oku ve hesapla
  int sensorValue = analogRead(batteryPin);
  float voltage = sensorValue * (5.0 / 1023.0) * ((R1 + R2) / R2);

  // Röle durumunu oku
  bool relayStatus = digitalRead(relaySensePin);

  // Sonuçları göster
  Serial.print("Batarya Voltajı: ");
  Serial.print(voltage);
  Serial.print("V | Röle Durumu: ");
  Serial.println(relayStatus ? "Aktif" : "Kapalı");

  // Düşük voltaj alarmı
  if (voltage < 11.5 && relayStatus == true) {
    tone(buzzerPin, 2000, 100);
  }

  delay(1000);  // 1 saniyede bir ölçüm
}

Bu temel kod, batarya voltajını izler ve kritik seviyede sesli uyarı verir.

DIY Taşınabilir Güç İstasyonu Projesi:

XH-M609 kullanarak kendi taşınabilir güç istasyonunuzu yapma adımları:

• Uygun Batarya Seçimi: 12V/24V deep cycle veya LiFePO4 batarya kullanımı.
• Koruma Devresi Bağlantısı: XH-M609'u batarya terminallerine bağlama.
• Şarj Girişi: Solar panel veya DC adaptör için giriş bağlantıları.
• Çıkış Portları: USB, DC 12V çakmak soketi ve inverter bağlantıları.
• Durum Göstergeleri: Voltmetre ve batarya durumu için göstergeler ekleme.

Bu tür bir DIY güç istasyonu, kamp, acil durum veya alan çalışmaları için ideal bir çözümdür.

---

Güneş Enerjisi Sistemleri ve Yenilenebilir Enerji Uygulamaları

XH-M609 koruma devresinin güneş enerjisi sistemleri ve diğer yenilenebilir enerji uygulamalarında kullanımı.

XH-M609 Şarj Deşarj Koruma Devresi, güneş enerjisi sistemleri ve diğer yenilenebilir enerji kaynaklarından elde edilen elektriğin bataryalarda güvenli bir şekilde depolanmasını sağlar. Bu tür sistemlerde batarya yönetimi, sistem verimliliği ve ömrü için kritik öneme sahiptir.

Küçük Ölçekli Solar Sistemler:

XH-M609'un ev veya küçük ofis tipi güneş enerjisi sistemlerindeki rolü:

• Panel-Batarya Koruması: Solar panel ve batarya arasındaki şarj akımını kontrol eder.
• Gece Deşarj Önleme: Gece saatlerinde panellere ters akımı engeller.
• Batarya Bankı Yönetimi: Paralel bağlı bataryaların optimum şarj seviyelerinde tutulmasını sağlar.
• Mevsimsel Ayarlama: Mevsim değişikliklerine göre şarj parametrelerinin ayarlanmasını kolaylaştırır.
• Yük Yönetimi: Batarya kapasitesine göre cihazların güvenli şekilde çalıştırılmasını sağlar.

Bu tip uygulamalar için XH-M609, maliyet etkin bir batarya koruma çözümü sunar.

Off-Grid Sistem Entegrasyonu:

Şebekeden bağımsız yenilenebilir enerji sistemlerinde kullanım:

• Hibrit Kaynak Yönetimi: Güneş, rüzgar gibi farklı enerji kaynaklarından şarj kontrolü.
• Kritik Yük Koruma: Düşük batarya durumlarında yalnızca kritik yüklere enerji sağlama.
• Batarya Bankı Yapılandırması: Seri ve paralel batarya bankları için koruma stratejileri.
• Jeneratör Entegrasyonu: Batarya voltajı düştüğünde yedek jeneratör başlatma sinyali.
• Çoklu Sistem Koordinasyonu: Birden fazla koruma devresinin bir sistem içinde çalışması.

Off-grid sistemlerde güvenilir batarya yönetimi, tüm sistemin sürekliliği için temel gerekliliktir.

Solar Sokak Lambası ve LED Aydınlatma Projeleri:

Dış mekan aydınlatma sistemlerinde batarya koruması:

• Gündüz/Gece Döngüsü: Gündüz şarj, gece deşarj döngüsünün otomatik kontrolü.
• Aşırı Deşarj Koruması: Uzun karanlık dönemlerde bataryanın korunması.
• Enerji Yönetimi: Batarya durumuna göre aydınlatma yoğunluğunun ayarlanması.
• Mevsimsel Performans: Kış aylarında daha uzun deşarj süreleri için otomatik ayarlama.
• Bakım Gerektirmeyen Çalışma: Uzun süre müdahale gerektirmeden güvenli operasyon.

Bu uygulamalarda XH-M609, uzun ömürlü ve güvenilir aydınlatma sistemleri oluşturmada kritik rol oynar.

---

Sorun Giderme ve Teknik İpuçları

XH-M609 koruma devresi ile ilgili yaygın sorunlar, çözümleri ve optimum performans için teknik tavsiyeler.

XH-M609 Şarj Deşarj Koruma Devresi genellikle güvenilir çalışır, ancak doğru kurulum ve kullanım hataları nedeniyle çeşitli sorunlarla karşılaşılabilir. Bu bölümde, yaygın sorunlara çözümler ve optimum performans için öneriler sunulmaktadır.

Yaygın Sorunlar ve Çözümleri:

XH-M609 kullanımında karşılaşılan tipik sorunlar ve çözüm yolları:

• Röle Çalışmıyor: Batarya voltajını ve potansiyometre ayarlarını kontrol edin. Röle bobinleri için yeterli voltaj olduğundan emin olun.
• Sürekli Röle Açıp Kapama: Şarj/deşarj voltaj eşikleri arasında yeterli fark olup olmadığını kontrol edin. Histerezis aralığını artırmak için ayarları değiştirin.
• Şarj Kesilmiyor: Şarj limit ayarını kontrol edin, multimetre ile potansiyometrenin doğru voltajı ayarladığını doğrulayın.
• Erken Deşarj Kesme: Deşarj limit potansiyometresini yeniden ayarlayın, düşük empedansa sahip multimetre kullanın.
• Modül Isınması: Yük akımının 10A'i aşmadığını kontrol edin. Terminal bağlantılarını sıkılaştırın ve yeterli havalandırma sağlayın.

Sorun giderme işlemlerine başlamadan önce tüm bağlantıların doğru ve güvenli olduğundan emin olun.

Kalibrasyon ve İnce Ayar:

XH-M609 koruma devresinin hassas kalibrasyonu için adımlar:

• Potansiyometre Stabilizasyonu: Potansiyometreleri ayarladıktan sonra, titreşim veya ısı değişimlerinden etkilenmemeleri için hafifçe sabitleyin.
• Referans Voltaj Kaynağı: Kalibrasyon için hassas, bilinen bir voltaj kaynağı kullanın.
• Gerçek Yük Testi: Farklı yük koşulları altında voltaj düşümünü ölçün ve buna göre eşikleri ayarlayın.
• Döngü Testi: Tam şarj-deşarj döngüsü gerçekleştirerek ayarların doğruluğunu kontrol edin.
• Sıcaklık Etkisi: Farklı ortam sıcaklıklarında devrenin davranışını test edin, gerekirse ayarları güncelleyin.

Hassas kalibrasyon, batarya ömrünü uzatır ve sistem güvenilirliğini artırır.

Performans İyileştirme Önerileri:

XH-M609 devresinden maksimum verim almak için teknik tavsiyeler:

• Kablo Boyutlandırma: Akım taşıma kapasitesine uygun kablo kesiti kullanın, 10A için minimum 1.5mm².
• Ek Filtre Kapasitörleri: Giriş voltaj dalgalanmalarını azaltmak için ek filtreleme kapasitörleri ekleyin.
• Pasif Soğutma: Uzun süreli yüksek akım uygulamaları için modüle küçük bir ısı alıcı ekleyin.
• Terminaller: Terminal vidalarını periyodik olarak kontrol edin ve sıkın, oksidasyonu önleyin.
• Koruyucu Muhafaza: Neme ve toza karşı koruma için devre etrafına uygun bir muhafaza sağlayın.

Bu iyileştirmeler, devrenin daha güvenilir çalışmasını ve uzun ömürlü olmasını sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x XH-M609 Şarj Deşarj Koruma Devresi 12-36V

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
