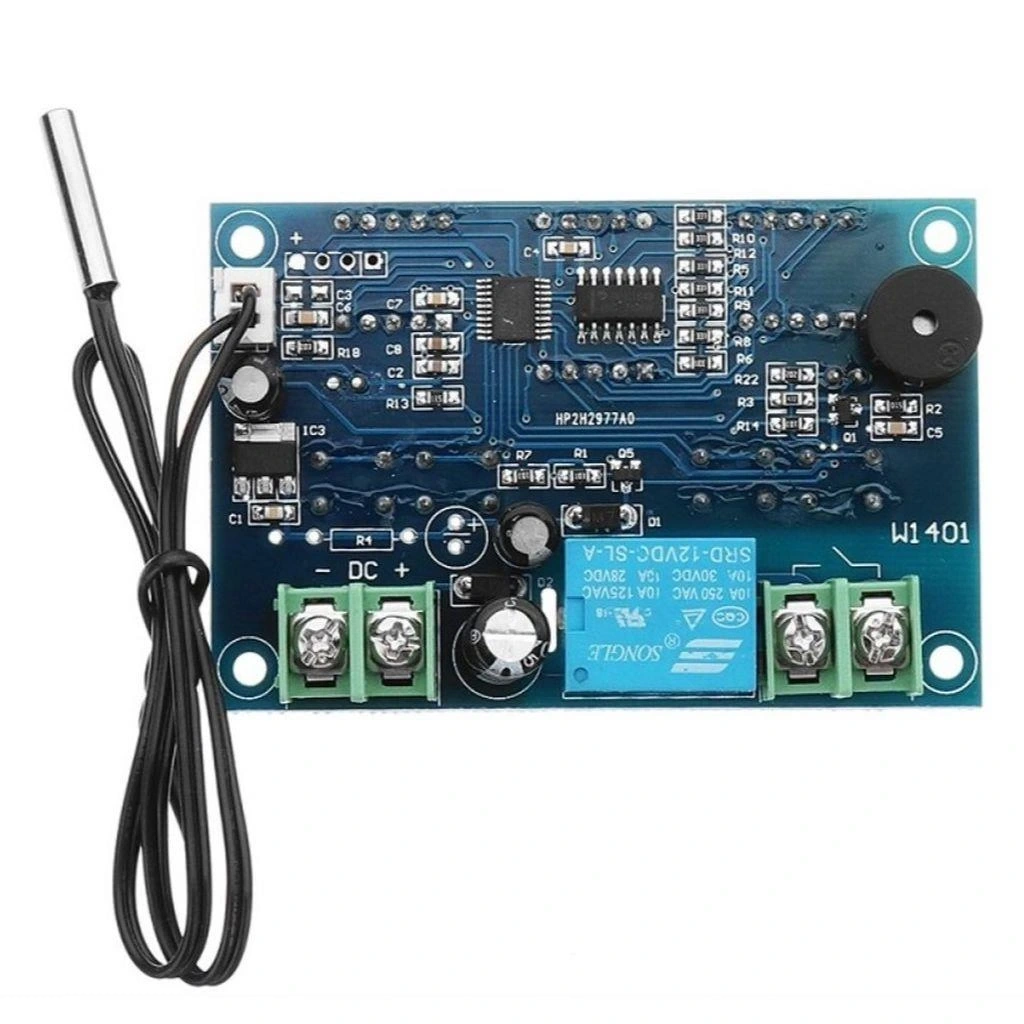

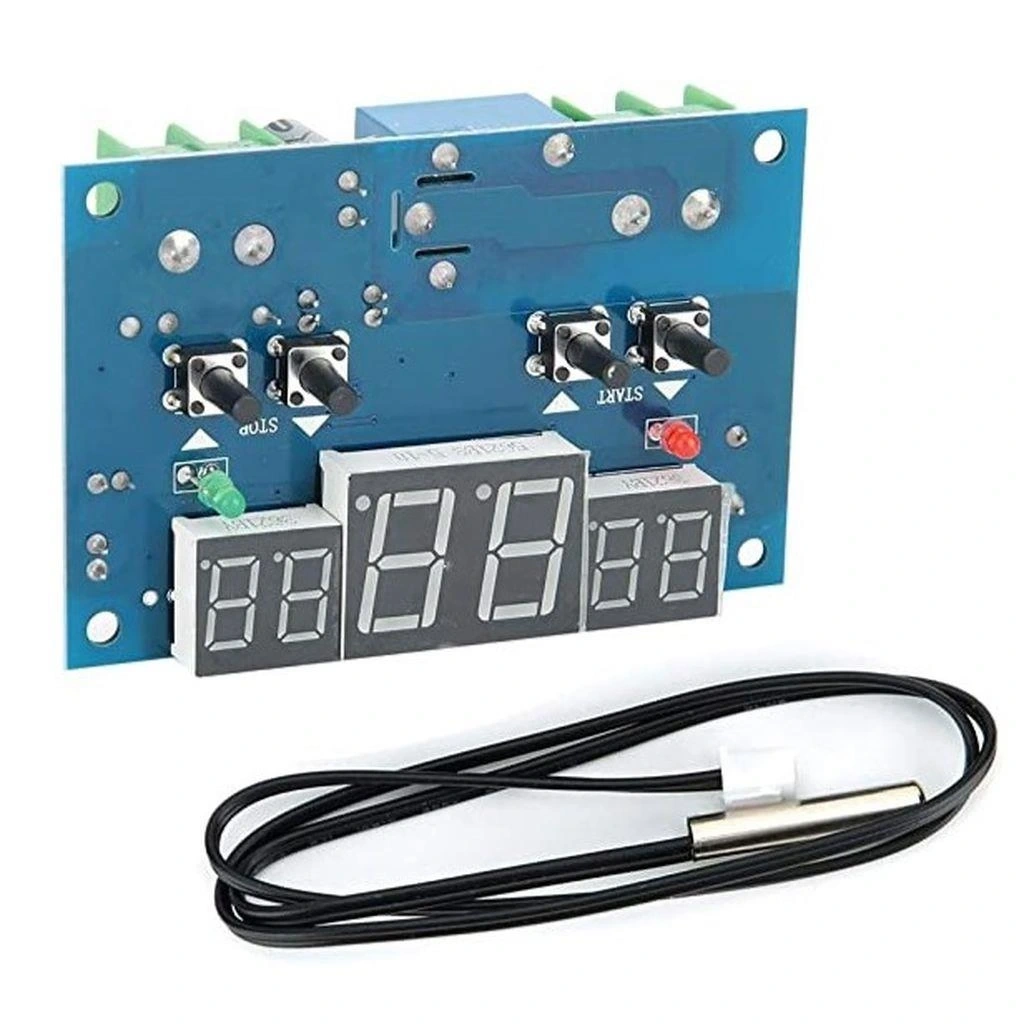

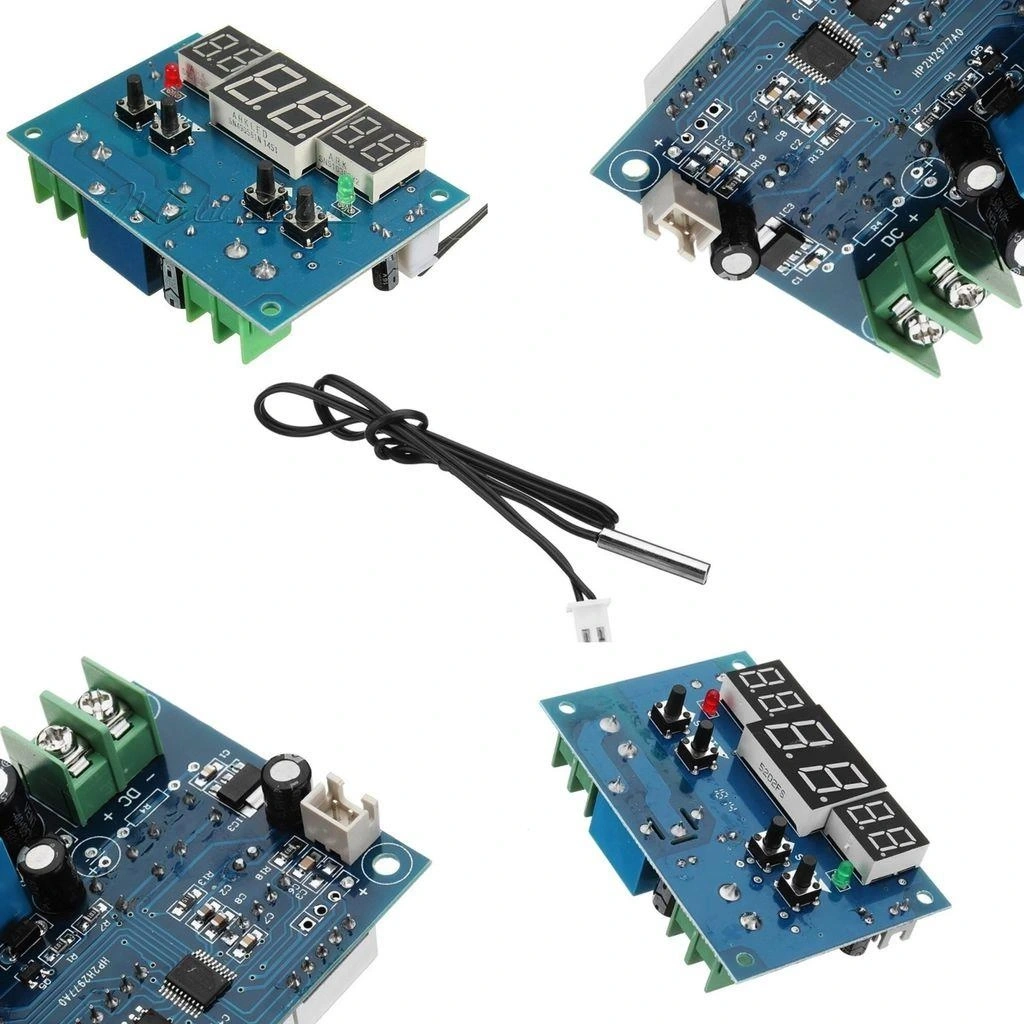

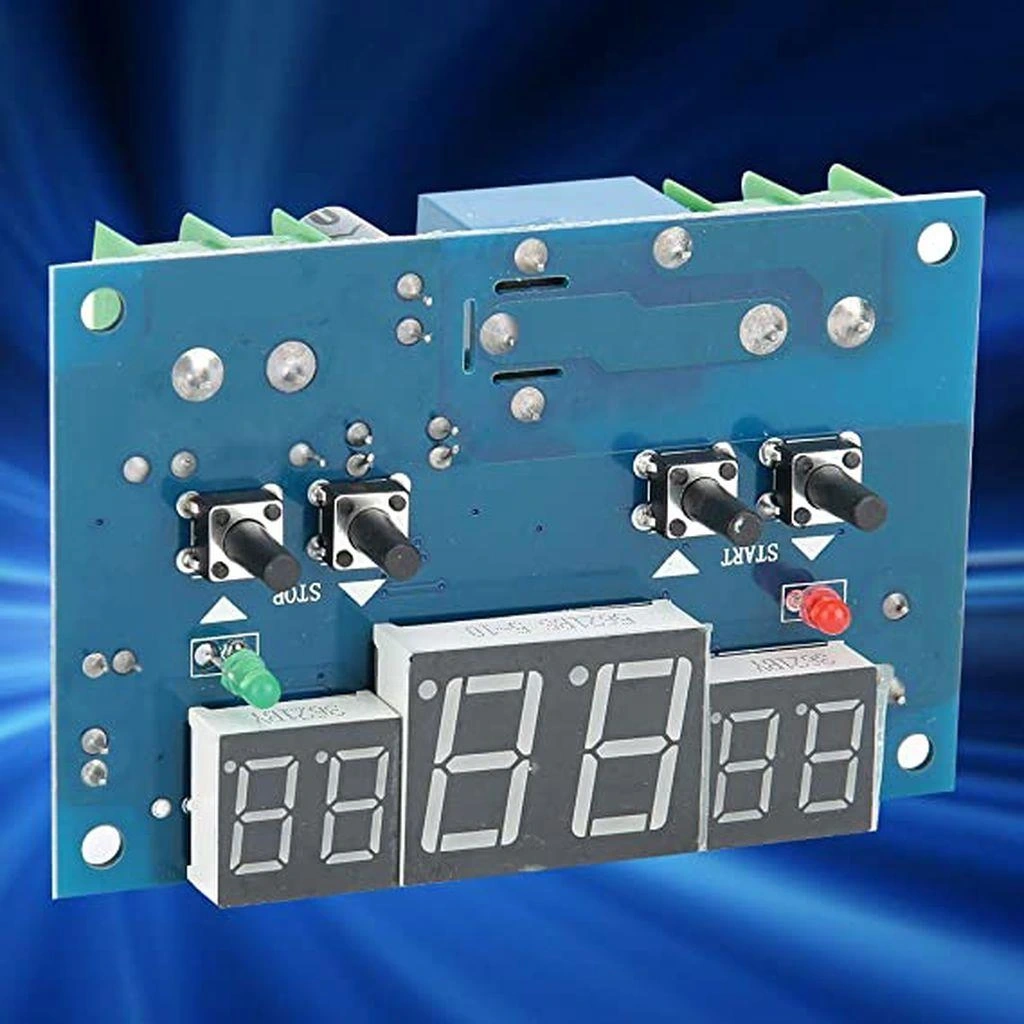

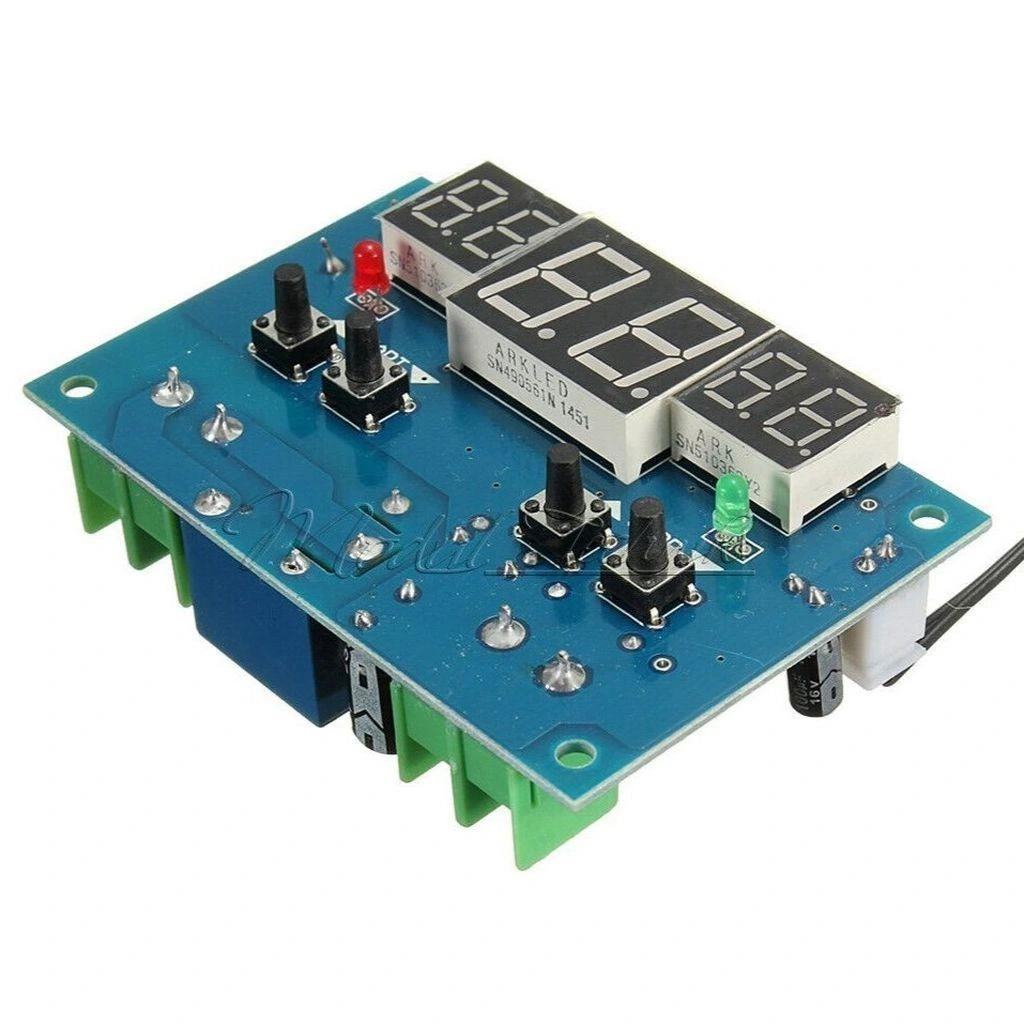

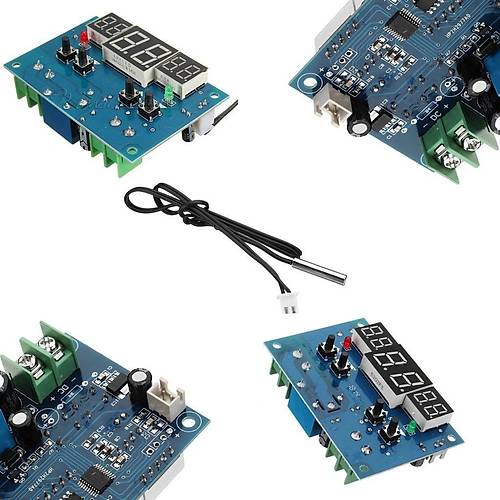

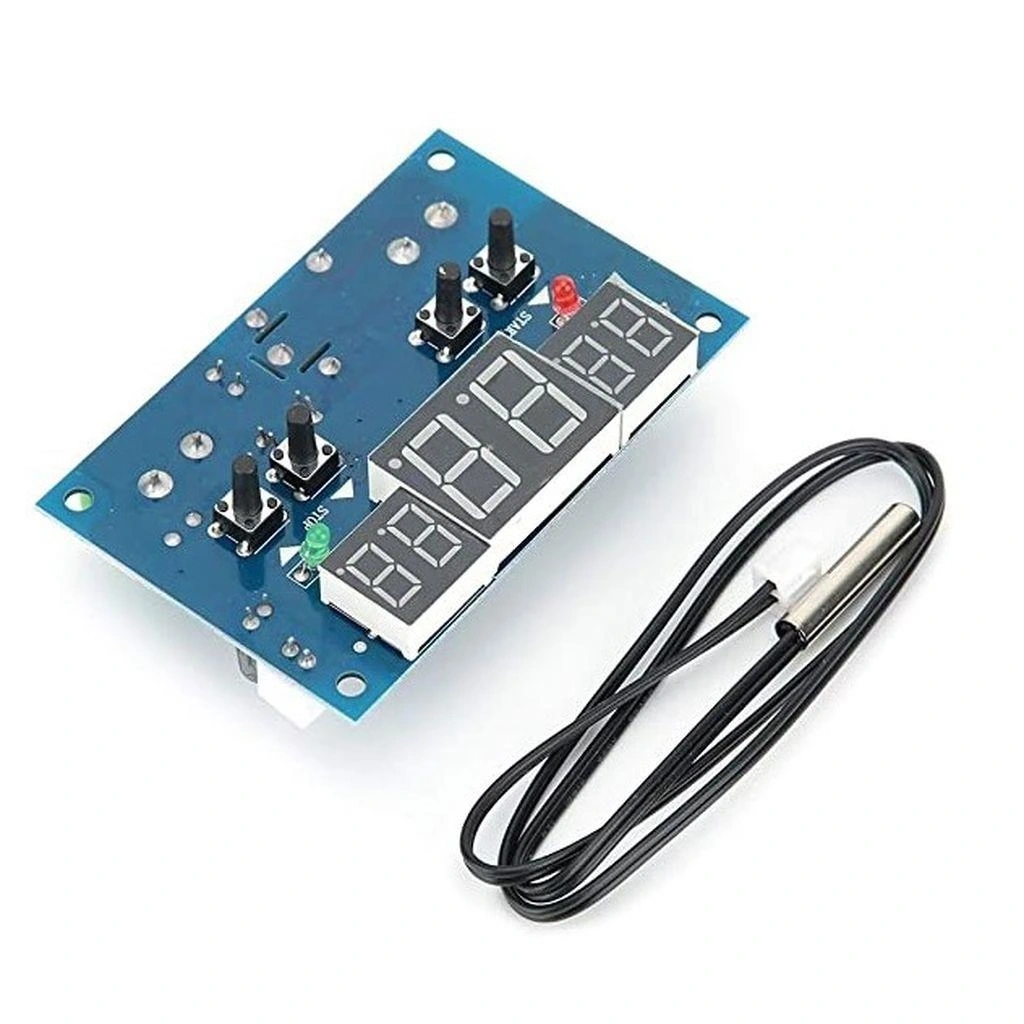

W1401 12V Dijital Sıcaklık Kontrol Cihazı
W1401, düşük voltajlı sistemler için tasarlanmış kompakt ve kullanımı kolay bir dijital sıcaklık kontrol cihazıdır. 12V DC gerilimde çalışan bu mini termostat, mobil uygulamalar, araç içi sistemler ve batarya ile çalışan projeler için ideal bir çözümdür.
-55°C ile 125°C arasında geniş bir ölçüm aralığına sahip olan W1401, 0.1°C çözünürlük ile hassas ölçüm yapabilir. Ölçüm ve test aletleri kategorisinde yer alan bu termostat, ultraince tasarımı ve düşük güç tüketimi ile dikkat çeker.
Isıtma veya soğutma modunda çalışabilen, ayarlanabilir parametreleri olan ve su geçirmez NTC sensörü ile gelen W1401, akvaryum, kuluçka makinesi, araç buzdolabı ve mini seralar gibi birçok uygulamada kullanılabilir. Sıcaklık ve nem ölçer sistemlerinde pratik ve ekonomik bir kontrol cihazı arayan kullanıcılar için mükemmel bir seçimdir.
Teknik Özellikler
W1401 12V Dijital Sıcaklık Kontrol Cihazı'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: W1401
- Çalışma Gerilimi: 12V DC (±10%)
- Çalışma Akımı: ≤60mA
- Röle Çıkış Kapasitesi: 10A, 12V DC
- Sıcaklık Ölçüm Aralığı: -55°C ~ 125°C
- Sıcaklık Kontrol Aralığı: -50°C ~ 110°C
- Sıcaklık Çözünürlüğü: 0.1°C
- Ölçüm Hassasiyeti: ±0.5°C
- Sensör Tipi: NTC (10K @ 25°C), su geçirmez
- Sensör Kablo Uzunluğu: Yaklaşık 1 metre
- Kontrol Modu: Isıtma veya Soğutma (seçilebilir)
- Ekran: 3 basamaklı LED gösterge
- Bağlantı Tipi: Kablolu bağlantı
- Histerezis (Fark) Aralığı: 0.1°C ~ 30°C (ayarlanabilir)
- Kalibrasyon Aralığı: ±7°C
- Gecikme Koruma Fonksiyonu: 0-10 dakika (ayarlanabilir)
- Sıcaklık Birimi: °C
- Çalışma Sıcaklığı: -10°C ~ 60°C
- Depolama Sıcaklığı: -20°C ~ 70°C
- Çalışma Nemi: ≤85% RH (yoğuşmasız)
- Boyutlar: 48 × 29 × 21 mm
- Montaj Tipi: Yüzey montajı
- Gövde Malzemesi: ABS plastik
- Ağırlık: Yaklaşık 40g
- Hafıza Fonksiyonu: Elektrik kesintisi durumunda ayarları koruma
- Alarm Fonksiyonu: Sensör hatası alarmı
- Güç Tüketimi: <1W
- Röle Tipi: SPDT (tek kutuplu çift yönlü)
- Röle Ömrü: >100,000 açma/kapama döngüsü
- Gösterge Rengi: Kırmızı
- Koruma Sınıfı: IP65 (sensör), IP20 (cihaz)
Kullanım Alanları
W1401 12V Dijital Sıcaklık Kontrol Cihazı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Araç ve Mobil Sistemler
- Araç içi mini buzdolabı kontrolü
- Karavan ve tekne ısıtma/soğutma sistemleri
- Araç batarya sıcaklık kontrolü
- Otomobil fan ve radyatör kontrolü
- Mobil şarj sistemleri sıcaklık yönetimi
Akvaryum ve Teraryum
- Akvaryum su sıcaklığı kontrolü
- Teraryum ısıtma sistemleri
- Sürüngen habitat ısı kontrolü
- Su altı ekipmanları sıcaklık yönetimi
- Kuş ve küçük hayvan yuvası ısıtma
Tarım ve Hobi
- Mini sera sistemleri
- Kuluçka makineleri
- Tohum çimlendirme ortamları
- Mantar yetiştirme üniteleri
- Çiçek ve bitki yetiştirme kabinleri
DIY ve Elektronik Projeler
- Peltier soğutma kontrol sistemleri
- 3D yazıcı sıcaklık kontrolü
- Elektronik bileşen test sistemleri
- Bataryalı ısıtma projeleri
- Güneş enerjili küçük sistemler
Gıda ve İçecek
- Taşınabilir soğutucular
- Mini fermentasyon üniteleri
- Yoğurt mayalama kabinleri
- Portatif şarap soğutucuları
- Gıda muhafaza sistemleri
Avantajlar ve Özellikler
W1401 12V Dijital Sıcaklık Kontrol Cihazı'nın sağladığı avantajlar ve öne çıkan özellikleri.
- Ultra Kompakt Boyut: Minimum alana sığan ince tasarım
- 12V DC Çalışma: Batarya ve araç sistemleri ile uyumluluk
- Su Geçirmez Sensör: Islak ortamlarda güvenli ölçüm
- Düşük Güç Tüketimi: 1W'tan az enerji kullanımı
- Geniş Ölçüm Aralığı: -55°C ile 125°C arası ölçüm kapasitesi
- Yüksek Akım Röle: 10A kapasiteli röle ile güçlü cihazları kontrol
- Çift Fonksiyon: Isıtma veya soğutma modunda çalışabilme
- Ayarlanabilir Histerezis: 0.1°C ile 30°C arası hassas kontrol
- Kalibrasyon İmkanı: Sensör değerini ayarlayabilme özelliği
- Hafıza Fonksiyonu: Güç kesintisinde ayarları koruma
Kullanım Kılavuzu
W1401 12V Dijital Sıcaklık Kontrol Cihazı'nın doğru ve verimli kullanımı için adımlar.
İpucu: Batarya ömrünü uzatmak için, histerezis değerini uygulamaya göre optimize edin.

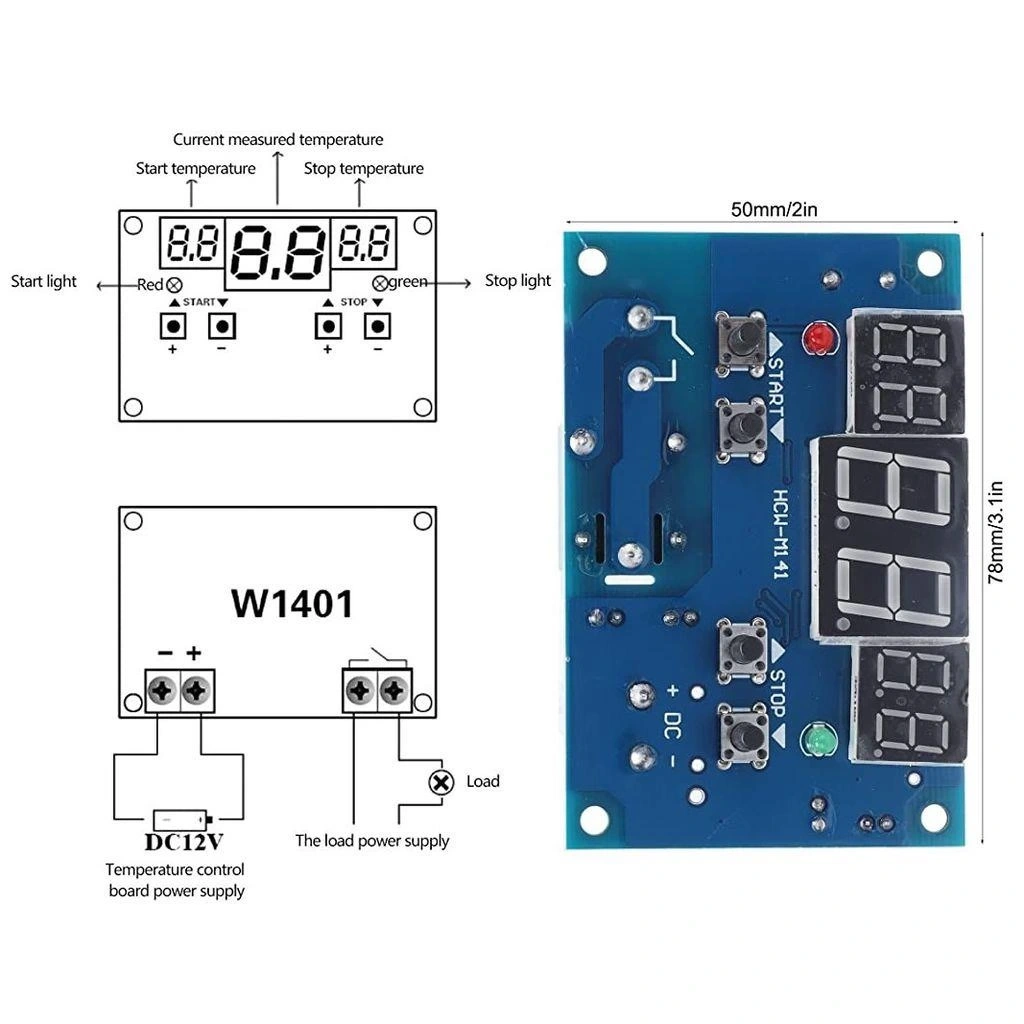

Temel Kurulum ve Bağlantı:
- Cihazı uygun bir konuma monte edin
- Elektrik bağlantılarını kablo renklerine göre yapın:
- Kırmızı/Siyah Kablolar: 12V DC güç girişi (polariteye dikkat edin)
- Sarı/Mavi Kablolar: Röle çıkışı (kontrol edilecek cihaza bağlanır)
- Beyaz/Yeşil Kablolar: NTC sensör bağlantısı
- NTC sensörünü ölçüm yapılacak bölgeye yerleştirin
- Tüm bağlantıları kontrol ettikten sonra güç verin
Temel Sıcaklık Ayarı:
- "SET" düğmesine kısaca basın, ekranda ayar sıcaklığı yanıp sönecektir
- "+" ve "-" düğmeleri ile istediğiniz sıcaklık değerini ayarlayın
- Ayarı kaydetmek için "SET" düğmesine tekrar basın veya 5 saniye bekleyin
- Cihaz normal ölçüm moduna dönecek ve mevcut sıcaklığı gösterecektir
Gelişmiş Parametre Ayarları:
- "SET" düğmesine 3-5 saniye basılı tutun, ilk parametre kodu (P0) görüntülenecektir
- "SET" düğmesine basarak ilgili parametrenin değerini görüntüleyin
- "+" ve "-" düğmeleri ile değeri ayarlayın
- "SET" düğmesine tekrar basarak değeri kaydedin ve sonraki parametreye geçin
- Temel parametre kodları ve anlamları:
- P0: Çalışma modu (0=soğutma, 1=ısıtma)
- P1: Histerezis değeri (sıcaklık farkı)
- P2: Üst limit sıcaklık değeri
- P3: Alt limit sıcaklık değeri
- P4: Sıcaklık kalibrasyonu
- P5: Gecikme süresi (dakika)
- Tüm ayarları tamamladıktan sonra, "SET" düğmesine basılı tutarak veya 10 saniye bekleyerek normal moda dönün
Hata Kodları ve Anlamları:
- "EEE" : Sensör bağlantısı kopuk veya sensör arızalı
- "LLL" : Ölçülen sıcaklık minimum değerin altında
- "HHH" : Ölçülen sıcaklık maksimum değerin üstünde
Sorun Giderme ve İpuçları
W1401 12V Dijital Sıcaklık Kontrol Cihazı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Cihaz Açılmıyor: Güç kaynağı bağlantılarını ve polariteyi kontrol edin
- "EEE" Hata Kodu: Sensör bağlantılarını kontrol edin, hasarlıysa değiştirin
- Yanlış Sıcaklık Okuması: P4 parametresi ile kalibrasyon yapın
- Röle Çalışmıyor: Çalışma modunu (P0) ve röle bağlantılarını kontrol edin
- Ekran Soluk Görünüyor: Batarya voltajını kontrol edin, düşükse şarj edin
Verimli Kullanım İçin İpuçları
- Sensörü doğrudan su içine yerleştirirken bağlantı kısmının su geçirmezliğinden emin olun
- Batarya ömrünü uzatmak için mümkün olduğunca güneş enerjisi veya şarj sistemi ile kullanın
- Sık açılıp kapanmaları önlemek için, histerezis değerini uygulamanıza göre ayarlayın
- Araç içi uygulamalarda, motor çalışmadığı zamanlarda batarya tükenmesini önlemek için önlem alın
- Uzun sensör kablosu gerektiren uygulamalarda, sinyal zayıflamasını önlemek için kalın kablo kullanın
Bakım ve Koruma
- Cihazı nem ve aşırı sıcaklıktan koruyun
- Bağlantı kablolarını düzenli olarak kontrol edin, gevşek veya hasarlı bağlantı olmamalı
- Sensör kablosunu düzenli olarak hasar kontrolü için inceleyin
- Cihazı temizlemek için kuru bir bez kullanın, sıvı temizleyiciler kullanmayın
- Uzun süre kullanılmadığında, batarya bağlantısını kesin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik cihazlar ve ölçüm ekipmanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: İhtiyacınız olan tüm elektronik ekipmanlar
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
W1401 termostat ne kadar akım çeker?
Normal çalışma sırasında yaklaşık 60mA akım çeker. Bu değer, 12V batarya ile saatte yaklaşık 0.72Wh enerji tüketimi anlamına gelir.
Sensör suya daldırılabilir mi?
Evet, NTC sensörü su geçirmez olarak tasarlanmıştır. Akvaryum, su deposu gibi uygulamalarda doğrudan suya daldırılabilir. Bağlantı noktasını su üstünde tutun.
Histerezis değeri ne anlama gelir?
Termostatın açılma-kapanma sıcaklık farkıdır. Örneğin, 25°C ayarında 2°C histerezisle, ısıtma modunda 23°C'de açılır, 25°C'de kapanır.
Kablo uzunluğu artırılabilir mi?
Evet, sensör kablosu 2x0.5mm² veya daha kalın kablo ile 10-15 metreye kadar uzatılabilir. Uzun mesafelerde kalibrasyon gerekebilir.
Peltier modülünü kontrol edebilir mi?
Evet, 10A'dan düşük akım çeken (120W'a kadar) 12V Peltier modüllerini kontrol edebilir. Yüksek güçlü modüller için harici röle gerekir.
Kuluçka makinesi için uygun mu?
Evet, düşük histerezis (0.3-0.5°C) ayarıyla kuluçka makinesi kontrolü için idealdir. Kullanım öncesi doğru kalibrasyon yapın.
Batarya ömrü ne kadardır?
60mA çekişle, 12V 7Ah batarya yaklaşık 100-110 saat çalışabilir. Bu süre, röle çalışma sıklığına ve bağlı cihazın gücüne göre değişir.
Güneş paneli ile çalıştırılabilir mi?
Evet, 12V güneş paneli ve şarj regülatörü ile çalıştırılabilir. Gece kullanımı için batarya eklenmesi önerilir.
