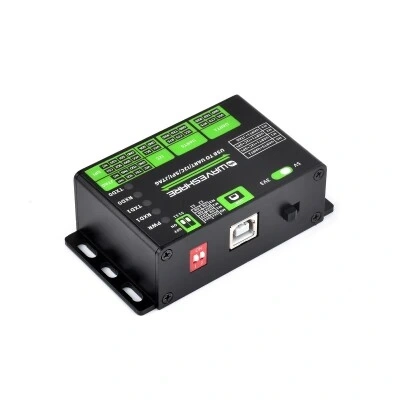

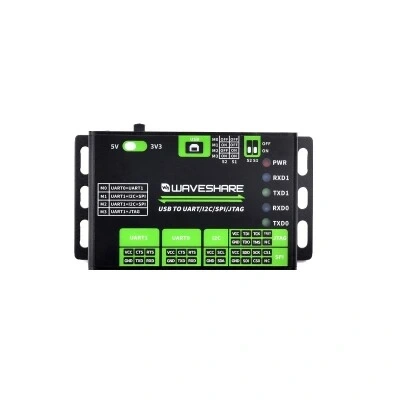

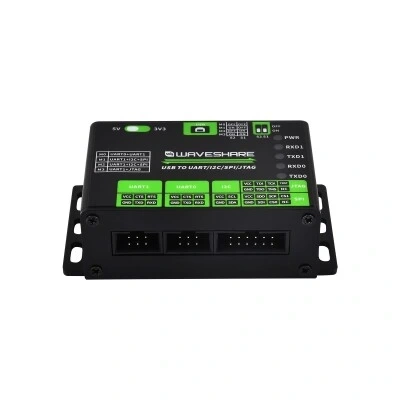

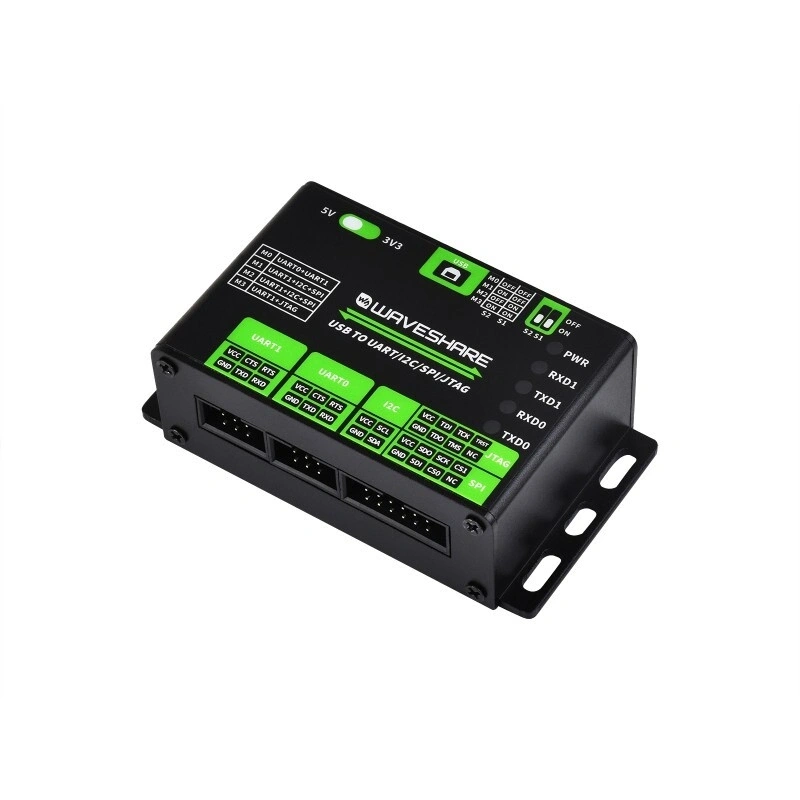

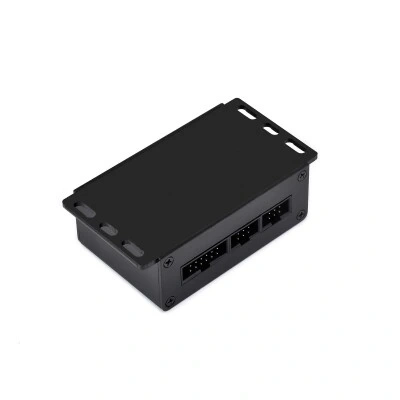

USB'den UART/I2C/SPI/JTAG'ye Dönüştürücü
USB'den UART/I2C/SPI/JTAG'ye Dönüştürücü, USB'den 2 kanallı UART'a veya USB'den 1 kanallı UART + 1 kanallı I2C + 1 kanallı SPI'ye veya USB'den 1 kanallı UART + 1 kanallı JTAG'a kadar destekler.
CTS ve RTS donanım otomatik akış kontrolü ile 9 Mbps baud hızına kadar 2 kanallı yüksek hızlı UART arayüzlerini destekler.
Ana bilgisayar aracılığıyla EEPROM'un kolay çalıştırılması veya OLED ve sensör gibi I2C cihazlarının programlanması için 1 kanallı I2C arayüzünü destekler.
Farklı zamanlarda 2 kanallı SPI bağımlı cihazlarını kontrol edebilen, 2x çip seçme sinyal pimi ile 1 kanallı SPI arayüzünü destekler.
1 kanallı JTAG arayüzünü destekler, hata ayıklama ve test için OpenOCD ile kullanılabilir. (Çiplerin ve yazılım işlevlerinin sınırlı testi nedeniyle, kullanıcıların bu işlevi kendi başlarına değerlendirmeleri ve test etmeleri gerekir)
İletişim arayüzünün çalışma seviyesini değiştirmek için yerleşik 3,3V ve 5V seviye dönüşüm devresi, daha iyi uyumluluğa sahiptir.
Yerleşik sıfırlanabilir sigorta ve ESD koruma devresi, aşırı akım/aşırı gerilime dayanıklı, güvenli ve istikrarlı iletişim sağlar.
Özellikler
- Besleme Gerilimi: 5V (USB TYPE-B)
- SKU: 25411
- UART;
- Kanal Sayısı: 2
- Konnektör: 6 Pin IDC
- Baudrate: 1200bps ~ 9Mbps
- I2C
- Kanal Sayısı: 1
- Konnektör: 12 Pin IDC
- SPI
- Kanal Sayısı: 1
- Konnektör: 12 Pin IDC
- JTAG
- Kanal Sayısı: 1
- Konnektör: 12 Pin IDC
