FT232 USB Uart Dönüştürücü

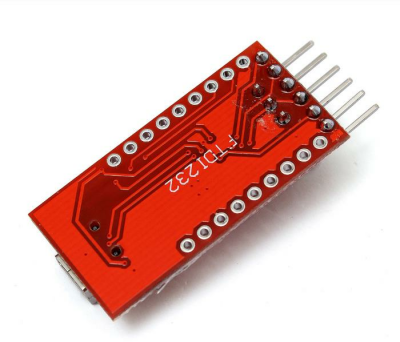

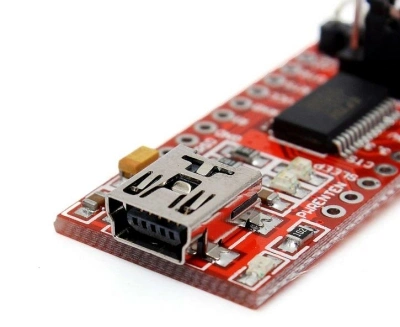

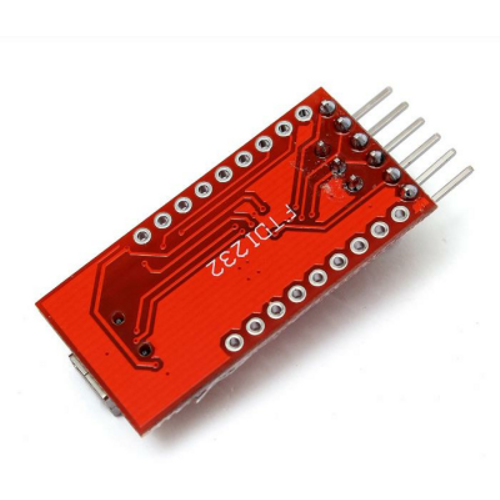

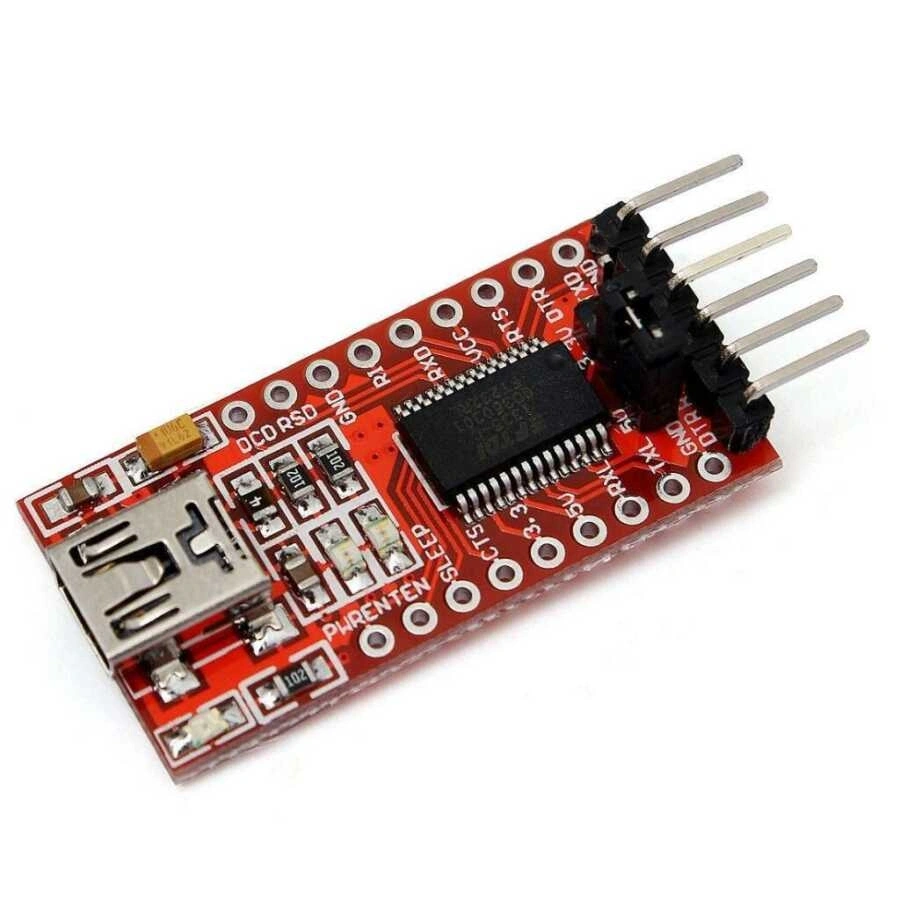

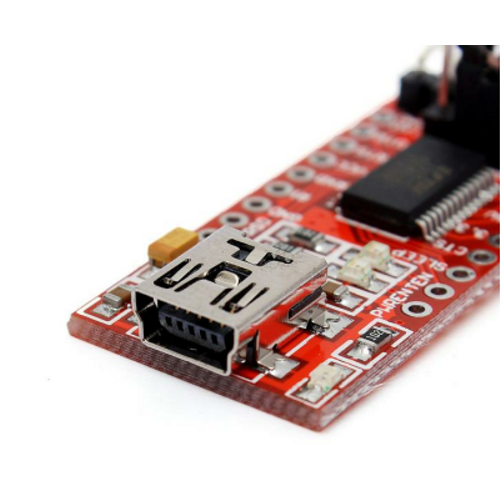

FT232 USB Uart Dönüştürücü USB-TTL seri adaptör, yüksek kaliteli ve çok popüler FTDI FT232RL çipine dayanır ve TTL seri cihazlarını bir USB portu üzerinden bir PC'ye bağlamak için mükemmel bir yoldur. Bu USB'den TTL'ye seri adaptör, aşağıdakiler dahil olmak üzere birçok kullanım için idealdir: ARM, AVR, vb. Gibi mikroişlemcileri programlamak Yönlendiriciler ve anahtarlar gibi bilgi işlem donanımıyla çalışma GPS cihazları gibi birçok cihazla seri iletişim Raspberry Pi gibi cihazlarda seri terminaller Çoğu USB'den TTL'ye seri adaptörün aksine, bu adaptör 5V ve 3,3V'luk çalışmayı destekler! Basitçe jumper'ı 5V veya 3,3V istediğiniz şekilde ayarlayın. Adaptör, hemen kullanabilmenizi sağlayan dik açılı bir konektör ile birlikte gelir. FT232RL'nin diğer girişlerinden veya çıkışlarından herhangi birine erişmeniz gerekiyorsa, düz erkek headerlar lehimleyerek kullanabilirsiniz. FT232 USB Uart Dönüştürücü Pinleri DTR: Veri Terminali RX: Serial data Receive pin TX: Serial data Transmit pin VCC: Pozitif voltaj çıkışı - bu, jumper tarafından kontrol edilir. Jumper 5V'ye ayarlanmışsa, bu 5V çıkış sağlayacaktır. Eğer jumper 3,3V'a ayarlanmışsa, bu 3,3V'luk bir çıkış sağlayacaktır. CTS: Clear To Send - GND: Toprak veya 0V Çoğu kullanım için, aşağıdaki pinleri kolayca bağlayabilirsiniz: Bu karttaki RX, cihazınızdaki TX pinine Bu karttaki TX cihazınızdaki RX pinine Bu karttaki GND, cihazınızda GND'ye VCC pimi, ev tipi devreler gibi küçük cihazları çalıştırmak için idealdir. Bir cihaz, her iki cihaza da zarar verebileceğinden ayrı bir güç kaynağına sahip olduğunda bu pin bağlanmamalıdır. 5V modunda, bu pin üzerindeki maksimum akımın yaklaşık 500mA olduğunu unutmayın. 3.3V modunda VCC'de maksimum akım çekişi yaklaşık 50mA'dir. Aşağıdaki işletim sistemlerini destekler: Windows 2000 (32 bit) Windows XP (32 ve 64 bit) Windows Vista (32 ve 64 bit) Windows 7 (32 ve 64 bit) Windows 8 (32 ve 64 bit) Windows 8.1 (32 ve 64 bit) Linux 2.6+ Mac OS X 10.4, 10.5, 10.6, 10.7, 10.8 ve 10.9 Sürücüler FTDI'nin web sitesinden indirilebilir ..
