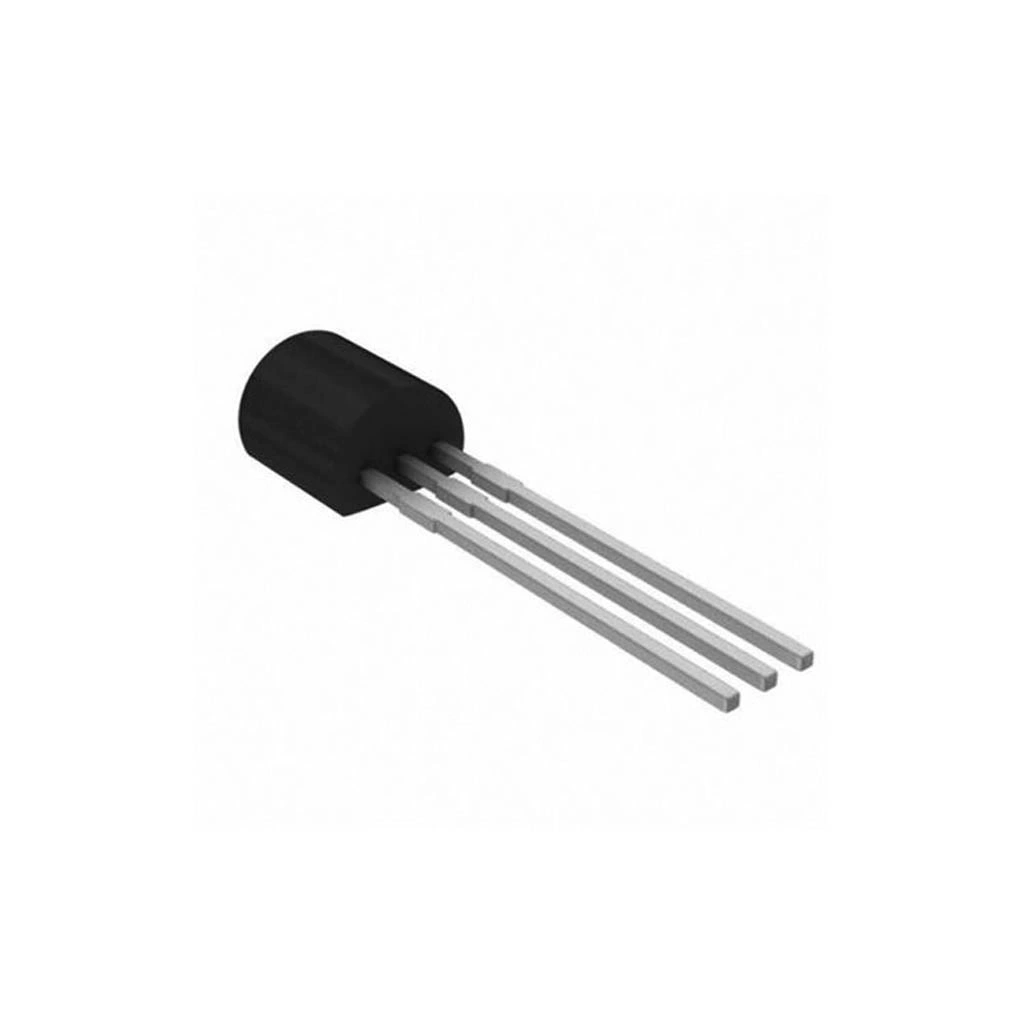

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA To-92

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92

UM66T-19L Ses Kayıt Entegresi, 3 pinli TO-92 paketinde sunulan, düşük güç tüketimine sahip ve sabit melodileri çalabilen özel amaçlı bir ses entegresidir. 1.5V ile 4.5V arasındaki geniş çalışma voltajında çalışabilen bu entegre, 60μA gibi düşük akım tüketimi sayesinde pil ile çalışan uygulamalar için idealdir.

UM66 serisi ses entegreleri içinde yer alan bu ses amplifikatörü entegresi, müzik kutuları, oyuncaklar, kapı zilleri ve uyarı sistemleri gibi uygulamalarda sıklıkla tercih edilmektedir. Tekrarlanabilir güzel bir melodi çalma yeteneği ile projelerinize kolayca ses ekleyebilirsiniz.

Kompakt yapısı ve basit bağlantı şeması sayesinde bu entegre, elektronik devrelere ses eklemeyi düşünen tüm elektronik komponentler meraklıları için uygun bir seçimdir.

Teknik Özellikler

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kılıf Tipi: TO-92
• Besleme Gerilimi: 1.5V - 4.5V DC
• Çalışma Akımı: Tipik 60μA
• Pin Sayısı: 3
• Melodi: UM66T-19L için spesifik sabit melodi
• Çıkış Türü: Tek kanallı analog çıkış
• Çıkış Empedansı: Yaklaşık 10kΩ
• Çalışma Sıcaklığı: -10°C ile +60°C arası
• Melodi Tekrarlama: Otomatik döngü
• Frekans Üreteci: Dahili, harici osilatör gerektirmez
• Ses Çıkış Seviyesi: 3V beslemede yaklaşık 80-90dB (8Ω hoparlör ile)
• Kontrol Pini: Aktif/pasif mod için
• Boyutlar: Standart TO-92 paket (4.6mm x 3.8mm x 3.9mm yaklaşık)
• Ses Çıkış Tipi: PWM (Pulse Width Modulation)
• Uyumlu Hoparlör: 8Ω mini hoparlör veya piezo buzzer
• Uygun Amplifikatör: Transistör veya sinüs amplifikatörü
• Melodi Süresi: Yaklaşık 20-30 saniye (tam döngü)
• Aktifleştirme: Güç verildiğinde otomatik başlatma
• RoHS Uyumluluğu: Evet
• Özel Özellikler: Düşük güç tüketimi, basit devre tasarımı

Kullanım Alanları

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Oyuncak ve Eğlence

• Müzikli oyuncaklar
• Doğum günü kartları
• Hediye kutuları
• Müzik kutuları
• Çocuk oyuncakları

Ev Elektroniği

• Kapı zilleri
• Alarm sistemleri
• Uyarı cihazları
• Otomatik müzik çalar kutuları
• Dekoratif ses aksesuarları

Ticari Uygulamalar

• Pazarlama ürünleri
• Promosyon materyalleri
• Müşteri çekme sistemleri
• Dikkat çekici reklam ürünleri
• Müzikli standlar

Avantajlar ve Özellikler

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92'nin sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Sadece 60μA akım çekimi
• Geniş Besleme Aralığı: 1.5V-4.5V ile çalışabilme
• Kompakt Boyut: TO-92 paket ile az yer kaplama
• Kolay Entegrasyon: Minimum harici bileşenle çalışabilme
• Dahili Osilatör: Harici kristal gerektirmez
• Otomatik Tekrarlama: Sürekli melodi çalma
• Pil Ömrü: Düşük tüketim ile uzun ömürlü çalışma
• Kolay Kontrol: Basit açma/kapama mantığı
• Harici Transistör Desteği: Daha yüksek ses seviyesi için
• Çeşitli Melodi Seçenekleri: Farklı UM66 serisi modelleri ile

Devre Tasarımı ve Kullanım

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları:

• Pin 1 (V+): Pozitif besleme (1.5V-4.5V DC)
• Pin 2 (GND): Toprak (negatif)
• Pin 3 (OUT): Ses çıkışı

Temel Devre Şeması:

1. Pin 1'i pozitif beslemeye bağlayın (pil veya güç kaynağı)
2. Pin 2'yi devrenin toprak hattına bağlayın
3. Pin 3'ü hoparlöre (diğer ucu toprak hattına) veya amplifikatör devresine bağlayın

Amplifikasyon Devresi için Öneriler:

• Daha yüksek ses seviyesi için UM66T'nin çıkışına bir NPN transistör eklenebilir (BC547, 2N2222 vb.)
• Transistörün baz ucu UM66T'nin çıkışına, emiter ucu toprağa, kolektör ucu ise hoparlöre bağlanır
• Bazda uygun bir direnç (10kΩ) kullanın
• Kolektör ve hoparlör arasına opsiyonel bir direnç (100Ω) eklenebilir

Devre Çeşitleri:

• Basit Devre: UM66T + 3V Pil + Mini hoparlör
• Amplifikasyonlu Devre: UM66T + NPN Transistör + 3V Pil + 8Ω Hoparlör
• Kontrollü Devre: UM66T + Anahtar + 3V Pil + Mini hoparlör
• Baskılı Devre: UM66T + Buton + 3V Pil + Mini hoparlör (buton basılı tutulduğunda çalar)

Sorun Giderme ve İpuçları

UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Çıkışı Yok: Pil voltajını kontrol edin, 1.5V altında yetersiz voltaj olabilir
• Düşük Ses Seviyesi: Amplifikatör transistör ekleyin veya daha verimli hoparlör kullanın
• Bozuk Ses: Bağlantıları kontrol edin ve hoparlör empedansının uygun olduğundan emin olun
• Entegre Isınması: Yanlış voltaj veya kısa devre kontrolü yapın
• Melodi Tekrarlamama: Güç kaynağı stabilitesini ve bağlantı noktalarını kontrol edin

Uygulama İpuçları

• Daha yüksek akım değerleri için ısı yayılımına dikkat edin
• Pil ömrünü uzatmak için bir açma/kapama anahtarı ekleyin
• Piezo buzzer yerine 8Ω hoparlör daha iyi ses kalitesi sağlar
• Ses kalitesini artırmak için basit bir filtre devresi ekleyebilirsiniz
• Daha gelişmiş uygulamalar için MCU ile tetikleme devresi tasarlayabilirsiniz

Paket İçeriği

• UM66T-19L Ses Kayıt Entegresi 1.5V-4.5V 60uA TO-92
