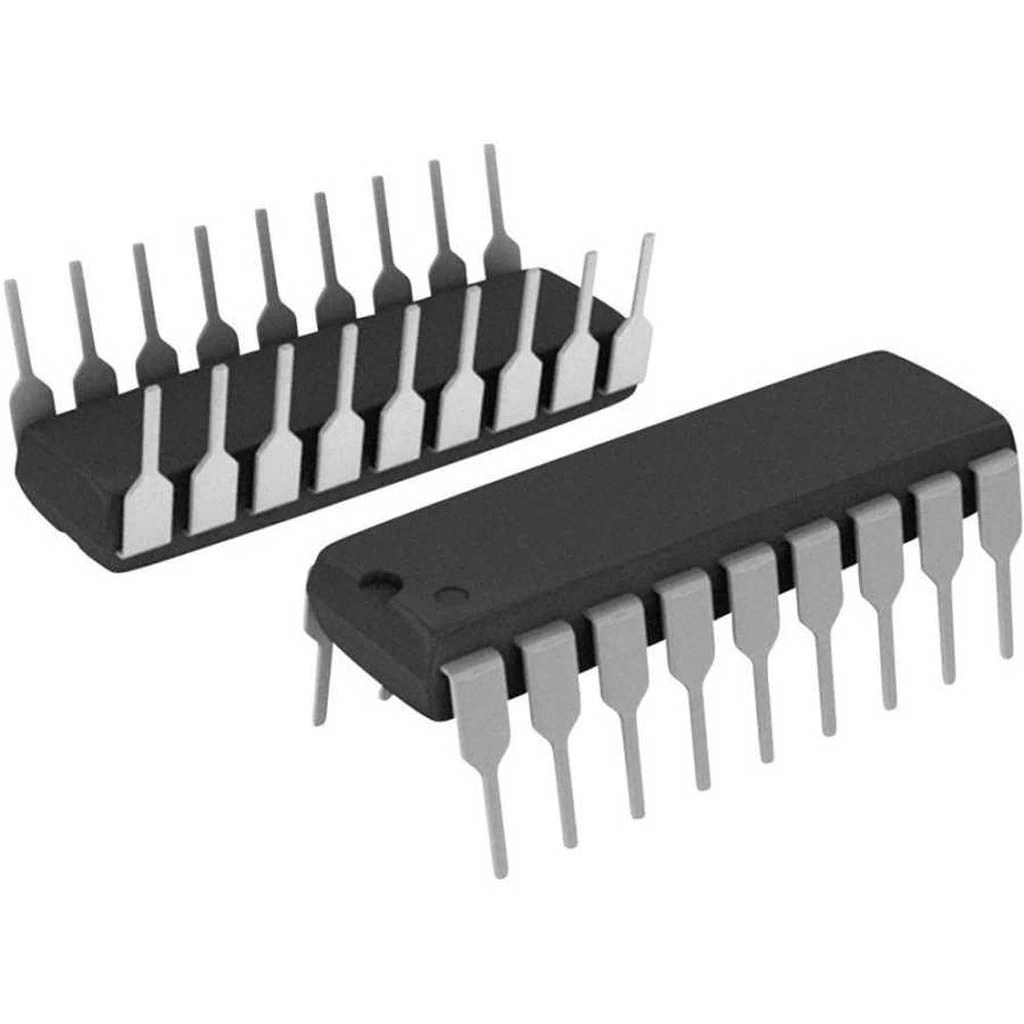

ULN2804 DIP-18 BJT Bipolar Transistör Entegresi
ULN2804, sekiz adet yüksek gerilim ve yüksek akımlı Darlington transistör dizisini tek bir entegre devre içerisinde barındıran güçlü bir sürücü entegresidir. DIP-18 paketinde sunulan bu entegre, endüstriyel otomasyon ve güç kontrolü uygulamaları için ideal bir çözümdür.
500mA'e kadar sürekli çıkış akımı kapasitesi ve 50V'a kadar çalışma gerilimi ile bu elektronik komponent, röle, solenoid, motor, LED ve lamba sürücü uygulamalarında mükemmel performans gösterir.
Her kanalda dahili bastırma diyotları bulunan ULN2804, MOSFET kullanımı karmaşık olduğunda dahi, basit bir arayüz sunar ve özellikle endüktif yüklerin güvenli kontrolü için idealdir.
Teknik Özellikler
ULN2804 DIP-18 BJT Bipolar Transistör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: Darlington BJT NPN
- Paket Tipi: DIP-18
- Kanal Sayısı: 8
- Giriş Voltaj Uyumluluğu: TTL, CMOS, PMOS, LSTTL
- Çıkış Gerilimi (Maks.): 50V
- Çıkış Akımı (Sürekli): 500mA/kanal
- Çıkış Akımı (Tepe): 600mA/kanal
- Toplam Paket Akımı: 2.5A
- Giriş Baskılama Dirençleri: 10.5kΩ (Tipik)
- Çıkış Doyum Gerilimi: 1.3V (Tipik, IC=350mA)
- Bastırma Diyotları: Dahili
- Diyot Kırılma Gerilimi: 50V
- Diyot Akımı: 500mA (maksimum)
- Muhafaza/Depolama Sıcaklığı: -55°C ~ +150°C
- Çalışma Sıcaklığı: 0°C ~ +70°C
- İzolasyon Gerilimi: 2.5kV
Kullanım Alanları
ULN2804 DIP-18 BJT Bipolar Transistör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Röle ve Solenoid Kontrolü
- Endüstriyel kontrol sistemleri
- Ev otomasyonu uygulamaları
- PLC çıkış modülleri
- Valf kontrol üniteleri
Motor Sürücü Devreleri
- Step motor sürücüleri
- DC motor kontrolü
- Robotik projeler
- Elektrikli pencere/kapı mekanizmaları
Aydınlatma Kontrolü
- LED dizileri sürücüleri
- Çoklu lamba kontrolü
- Ekran panel arka ışık sürücüleri
- Dinamik aydınlatma sistemleri
Gösterge ve Ekran Sürücüleri
- 7-segment display sürücüleri
- LED matrisleri
- LCD arka ışık kontrolü
- Bilgi panelleri
Avantajlar ve Özellikler
ULN2804 DIP-18 BJT Bipolar Transistör Entegresi'nin sağladığı avantajlar ve çözümler.
- Sekiz Kanallı Yapı: Tek entegre ile çoklu yük kontrolü
- Dahili Bastırma Diyodları: Endüktif yüklerde geri EMK koruması
- Geniş Besleme Voltajı: 50V'a kadar çalışma imkanı
- Yüksek Akım Kapasitesi: Kanal başına 500mA sürekli akım
- Çeşitli Lojik Seviye Uyumluluğu: TTL, CMOS, PMOS ve LSTTL ile çalışma
- Geniş Çalışma Sıcaklık Aralığı: 0°C ~ +70°C sıcaklık dayanımı
- Kolay Kullanım: Minimum harici bileşen ihtiyacı
- Ortak Emitör Konfigürasyonu: Güç ve toprak hattı arasında doğrudan bağlantı
Montaj ve Kullanım
ULN2804 DIP-18 BJT Bipolar Transistör Entegresi'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: Darlington yapısı nedeniyle 0.7V değil, yaklaşık 1.4V giriş eşik değeri gerektirir.
Devre tasarımı için yapmanız gerekenler:
- 18-pin DIP soket kullanarak montaj kolaylığı sağlayın
- Çıkışlarda endüktif yükler için dahili diyotların COM pinine bağlandığından emin olun
- Her giriş pini için 3.3V-5V TTL/CMOS uyumlu sinyal sağlayın
- Çıkış yükleri için ortak toprak hattı kullanın
- VCC beslemesi için 100nF dekuplaj kapasitörü ekleyin
Pin bağlantıları ve fonksiyonları:
- Pin 1-8: Giriş pinleri (1B - 8B)
- Pin 9: GND (Toprak)
- Pin 10: COM (Ortak bastırma diyot bağlantısı)
- Pin 11-18: Çıkış pinleri (1C - 8C)
- Girişlere lojik 1 uygulandığında ilgili çıkış transistörü aktif olur (sink modu)
- COM pini genellikle bastırma diyotları için pozitif beslemeye bağlanır
- ULN2804, açık kollektör çıkışlı olduğundan çıkışın yüke ve pozitif beslemeye bağlanması gerekir
Sorun Giderme ve İpuçları
ULN2804 DIP-18 BJT Bipolar Transistör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Toplam akım limitini aşmayın ve uygun soğutma sağlayın
- Giriş Tetikleme Sorunu: Giriş sinyal seviyesinin 2V'un üzerinde olduğunu doğrulayın
- Diyot Koruması Çalışmıyor: COM pininin doğru bağlandığını kontrol edin
- Çıkış Akımı Yetersiz: Besleme geriliminin ve yük direncinin uygun olduğunu doğrulayın
Verimli Kullanım İpuçları
- Darlington yapısı nedeniyle çıkış doyum gerilimi ~1V olduğunu unutmayın
- Tüm kanallar aynı anda maksimum akımda kullanılmamalıdır
- Çıkış akımı arttıkça besleme regülasyonunu iyileştirin
- Yüksek hızlı anahtarlama için ULN2804 yerine MOSFET tabanlı çözümler değerlendirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve endüstriyel kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ULN2804 ve ULN2803 arasındaki fark nedir?
ULN2804 ve ULN2803 benzer 8-kanal Darlington dizileridir. Temel fark, ULN2804'ün 10.5kΩ giriş direnci ile PMOS/CMOS için, ULN2803'ün 2.7kΩ ile TTL için optimize edilmiş olmasıdır.
COM pini ne işe yarar?
COM pini, tüm dahili bastırma diyotlarının anot uçlarının bağlı olduğu ortak noktadır. Endüktif yüklerin oluşturduğu geri EMK'yı söndürmek için besleme voltajına bağlanır.
ULN2804 ile maksimum kaç röle sürebilirim?
Teorik olarak 8 röle sürebilirsiniz. Ancak toplam akım limiti (2.5A) içinde kalmalısınız. 12V/50mA bobinli rölelerde tüm kanalları güvenle kullanabilirsiniz.
Çıkış transistörleri nasıl çalışır?
Açık kollektör (sink) modunda çalışır. Giriş aktif olduğunda çıkış GND'ye bağlanır. Yük, kollektör ile pozitif besleme arasına bağlanmalıdır.
ULN2804 ile step motor kontrolü yapabilir miyim?
Evet, unipolar step motorlar ve düşük güçlü bipolar step motorları (sürücü devresiyle) kontrol edebilirsiniz. 500mA altındaki motor akımları için uygundur.
ULN2804, Arduino veya Raspberry Pi ile kullanılabilir mi?
Evet, 3.3V/5V mikrodenetleyici platformlarıyla doğrudan uyumludur. GPIO pinlerinden gelen sinyallerle ULN2804 girişleri kontrol edilebilir.
ULN2804 için soğutucu gerekli midir?
Düşük akımlarda (kanal başına <200mA) genellikle gerekmez. Yüksek akım veya sürekli çalışmada DIP soket yerine doğrudan lehimleyip, soğutucu eklemeniz önerilir.
ULN2804 yerine MOSFET dizisi kullanmanın avantajı nedir?
MOSFET dizileri daha düşük ısı üretir, daha yüksek akım sağlar ve daha düşük anahtarlama kaybına sahiptir. Ancak ULN2804 daha basit kullanım ve dahili koruma sunar.
