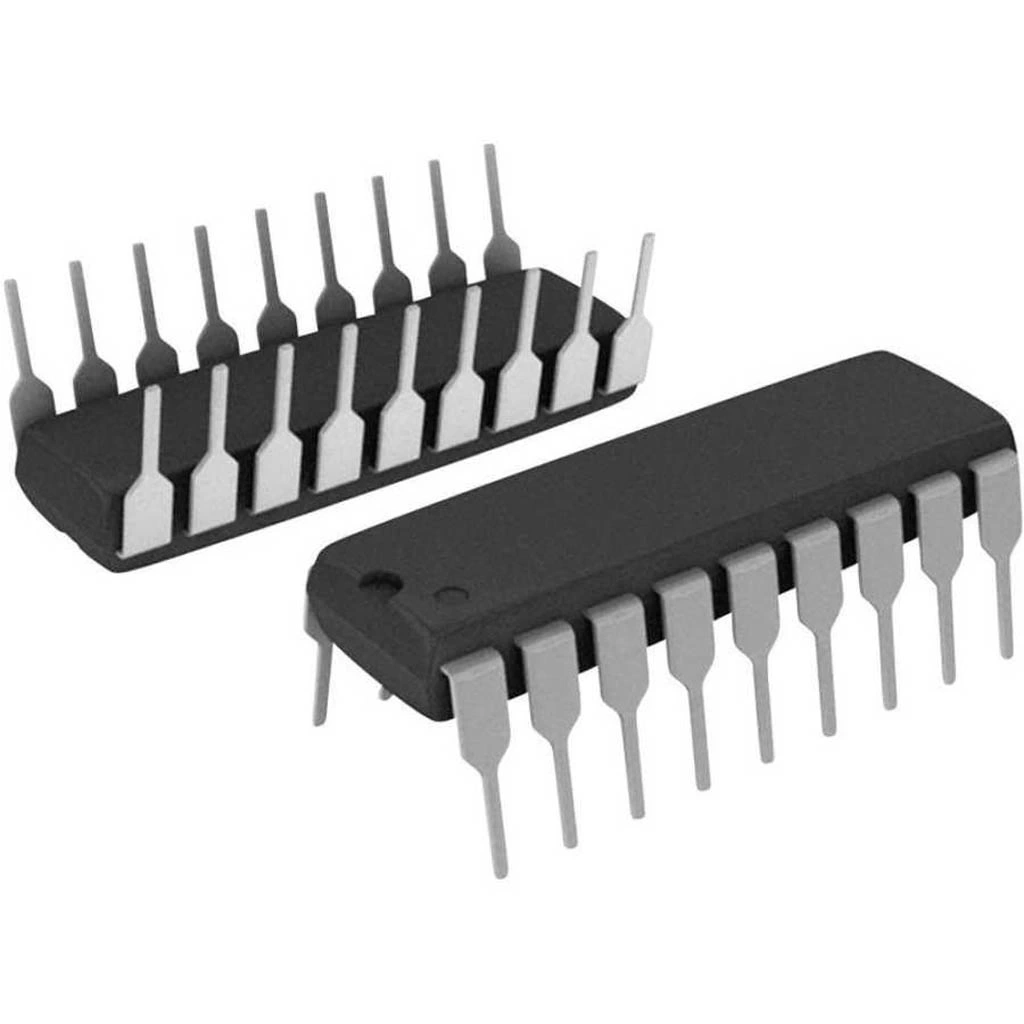

ULN2803 DIP-18 BJT Bipolar Transistör Entegresi
ULN2803, sekiz adet Darlington transistör çiftini tek bir DIP-18 paketinde barındıran çok yönlü bir sürücü entegresidir. Endüstriyel uygulamalar, otomasyonlar ve elektronik proje geliştirme süreçleri için tasarlanmış bu entegre, yüksek gerilim ve akımda çalışabilen transistör dizisini kolayca kullanmanızı sağlar.
500mA sürekli çıkış akımı kapasitesi ve 50V'a kadar çalışma gerilimi sunan bu elektronik komponent, röle, solenoid, motor ve LED gibi endüktif ve dirençli yükleri sürmek için ideal bir seçimdir.
Her kanalında dahili koruma diyotları bulunan ULN2803, mikrodenetleyiciler ve düşük güçlü lojik devrelerle yüksek güçlü yükleri sürmek için transistör tabanlı, güvenilir ve ekonomik bir arabirim çözümü sunar.
Teknik Özellikler
ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: Darlington BJT NPN
- Paket Tipi: DIP-18
- Kanal Sayısı: 8
- Giriş Voltaj Uyumluluğu: TTL, CMOS, PMOS, LSTTL
- Çıkış Gerilimi (Maks.): 50V
- Çıkış Akımı (Sürekli): 500mA/kanal
- Çıkış Akımı (Tepe): 600mA/kanal
- Toplam Paket Akımı: 2.5A
- Giriş Baskılama Dirençleri: 2.7kΩ (Tipik)
- Çıkış Doyum Gerilimi: 1.3V (Tipik, IC=350mA)
- Bastırma Diyotları: Dahili
- Diyot Kırılma Gerilimi: 50V
- Diyot Akımı: 500mA (maksimum)
- Çalışma Sıcaklığı: 0°C ~ +70°C
- Montaj Tipi: Through-Hole DIP
- Pin Sayısı: 18 (2.54mm aralıklı)
Kullanım Alanları
ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Kontrol Uygulamaları
- Röle sürücü devreleri
- Solenoid valf kontrolü
- PLC arayüz sistemleri
- Elektromanyetik kilit mekanizmaları
Motor Sürücü Devreleri
- Step motor kontrolü
- Düşük güçlü DC motor sürücüleri
- Fan kontrolü
- Servo motorlar için arayüz
Aydınlatma Kontrolü
- LED dizi sürücüleri
- Çoklu lamba kontrolü
- Endüstriyel gösterge panelleri
- Reklam panoları
Elektronik Projeler
- Arduino/Raspberry Pi genişletme kartları
- Hobi elektronik sistemleri
- Robot kontrol devreleri
- Eğitim amaçlı deney setleri
Avantajlar ve Özellikler
ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin sağladığı avantajlar ve çözümler.
- Sekiz Kanallı Yapı: Tek entegre ile çoklu yük kontrolü
- Dahili Bastırma Diyotları: Endüktif yüklerde geri EMK koruması
- Geniş Besleme Voltajı: 50V'a kadar çalışma imkanı
- Yüksek Akım Kapasitesi: Kanal başına 500mA sürekli akım
- TTL/CMOS Uyumlu Girişler: Mikrodenetleyicilerle kolay entegrasyon
- DIP Paketi: Breadboard ve delikli PCB ile kolay prototipleme
- Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir çalışma
- Düşük Maliyetli Çözüm: Ekonomik güç sürücü entegresi
Montaj ve Kullanım
ULN2803 DIP-18 BJT Bipolar Transistör Entegresi'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: Sıcaklık artışını azaltmak için yükler aktifken işlemsiz duraklamalar ekleyin.
Devre tasarımı için yapmanız gerekenler:
- DIP-18 soket kullanarak kolay değiştirme imkanı sağlayın
- COM pinini röle/solenoidlerin besleme gerilimine bağlayın
- Mikrodenetleyici çıkışlarını entegrenin giriş pinlerine bağlayın
- Çıkış yüklerini kollektör pinleri ve besleme arasına yerleştirin
- Yüksek akım uygulamalarında PCB yollarını kalın tasarlayın
- Besleme hattına 100nF bypass kapasitörü ekleyin
ULN2803 pin bağlantıları ve fonksiyonları:
- Pin 1-8: Giriş pinleri (1B - 8B)
- Pin 9: GND (Toprak)
- Pin 10: COM (Ortak bastırma diyot bağlantısı)
- Pin 11-18: Çıkış pinleri (1C - 8C)
- Girişlere lojik 1 uygulandığında ilgili çıkış transistörü aktif olur (sink modu)
- COM pini, endüktif yüklerin geri EMK'sını söndürmek için kullanılır
- Açık kollektör çıkışları sayesinde farklı gerilimlerle çalışan yükleri sürebilirsiniz
Sorun Giderme ve İpuçları
ULN2803 DIP-18 BJT Bipolar Transistör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Toplam akım limitini aşmayın ve yeterli soğutma sağlayın
- Röle/Solenoid Çalışmaması: COM pininin doğru bağlandığını kontrol edin
- Düşük Sürüş Gücü: Çıkış doyum voltajını (1.3V) hesaba katın
- Darbeli Yük Sorunları: Yük yakınına ilave destek kapasitörleri ekleyin
Verimli Kullanım İpuçları
- 3.3V mikrodenetleyiciler için 2.7kΩ giriş direnci yeterlidir
- Yükün beslemesi yüksek gerilimde çalışsa bile COM pinini bu gerilime bağlayın
- Tüm kanalları maksimum akımda aynı anda çalıştırmaktan kaçının
- Kritik uygulamalarda DIP soket yerine doğrudan lehim yaparak ısı transferini iyileştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve endüstriyel kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ULN2803 ve ULN2003 arasındaki fark nedir?
ULN2803 sekiz kanallı, ULN2003 ise yedi kanallıdır. ULN2803'ün DIP-18 paketi varken, ULN2003 DIP-16 pakettedir. İşlevsel olarak benzer özelliklere sahiptirler.
ULN2803 ile hangi gerilimde çalışan yükleri sürebilirim?
50V'a kadar çalışan yükleri sürebilirsiniz. 5V, 12V, 24V gibi endüstriyel kontrol gerilimlerinde güvenle kullanılabilir.
COM pini ne işe yarar?
COM pini, tüm bastırma diyotlarının anot uçlarının bağlandığı ortak noktadır. Endüktif yüklerin yarattığı geri EMK'yı söndürmek için yük besleme gerilimine bağlanmalıdır.
Maksimum kaç röle sürebilirim?
8 adet röle sürebilirsiniz, ancak toplam akım 2.5A'i geçmemelidir. 12V/50mA rölelerde genellikle tüm kanalları aynı anda kullanabilirsiniz.
ULN2803 ile LED sürebilir miyim?
Evet, ortak anot LED dizilerini sürmek için idealdir. Her kanal için akım sınırlayıcı direnç kullanmanız gerektiğini unutmayın.
Arduino veya Raspberry Pi ile kullanılabilir mi?
Evet, 3.3V veya 5V çıkışlı mikrodenetleyicilerle doğrudan kullanılabilir. 2.7kΩ giriş dirençleri sayesinde uyumlu çalışır.
Darlington transistörlerin dezavantajları nelerdir?
Doyum gerilimi yüksektir (~1.3V), bu da verimlilik kaybına neden olur. Açma/kapama süreleri tek transistörlere göre daha yavaştır.
ULN2803 için soğutucu gerekli midir?
Düşük akımlarda (<200mA/kanal) genellikle gerekmez. Yüksek akım uygulamalarında veya birden fazla kanal sürekli çalışıyorsa pasif soğutma önerilir.
