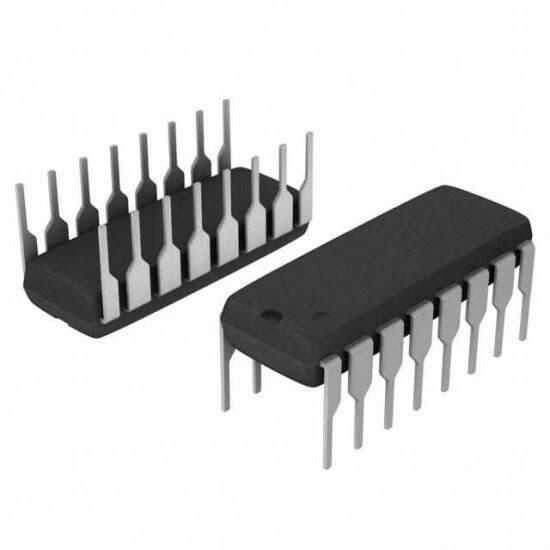

UC3854N DIP-16 Entegre

UC3854N, aksi takdirde sinüzoidal güç hatlarından sinüzoidal olmayan akım çekecek olan güç sistemleri için aktif güç faktörü düzeltmesi sağlayan bir Yüksek Güç Faktörü Ön Düzenleyicisidir. Bu cihaz, hat akımı bozulmasını en aza indirirken mevcut güç hattı akımını en iyi şekilde kullanabilen bir güç kaynağı oluşturmak için gerekli tüm kontrol fonksiyonlarını uygular. Bunu yapmak için bir Voltaj yükselticisi, bir analog çoğaltıcı/bölücü, bir akım yükselticisi ve bir sabit frekanslı PWM içerir. Ek olarak, UC3854 bir güç MOSFET uyumlu geçit sürücüsü, 7.5V referans, hat tahmincisi, yük etkinleştirme karşılaştırıcısı, düşük besleme dedektörü ve aşırı akım karşılaştırıcısı içerir. UC3854, kararlılık ve düşük bozulma ile sabit frekanslı akım kontrolünü gerçekleştirmek için ortalama akım modu kontrolünü kullanır. Pik akım modunun aksine, ortalama akım kontrolü, eğim kompanzasyonu olmadan ve gürültü geçişlerine minimum yanıtla sinüzoidal hat akımını doğru bir şekilde korur.
