UA741CP - (LM741) 5mV OpAmp Entegresi Dip-8

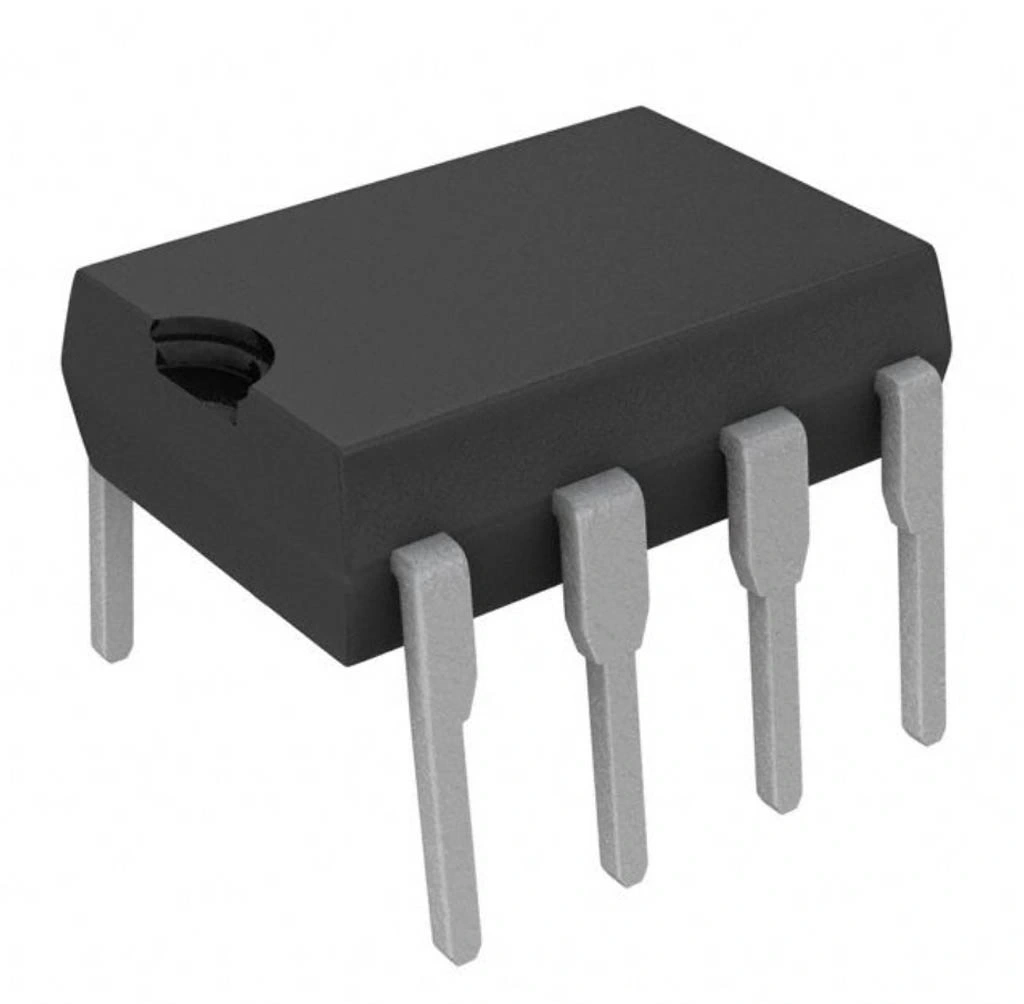

UA741CP LM741 5mV OpAmp Entegresi DIP-8

UA741CP, elektronik devrelerinde yaygın kullanılan klasik bir genel amaçlı operasyonel amplifikatördür. DIP-8 paketinde sunulan bu entegre, elektronik tasarımlarda sinyal işleme ve yükseltme uygulamaları için ideal bir bileşendir.

Texas Instruments, STMicroelectronics gibi çeşitli üreticiler tarafından üretilen LM741, düşük offset gerilimi ve geniş besleme voltajı aralığı sunar. Elektronik komponentler arasında en yaygın kullanılan entegrelerden biridir.

5mV maksimum offset gerilimi ile hassas uygulamalarda güvenilir sonuçlar veren bu entegre, hem amatör hem de profesyonel elektronik devrelerde sıklıkla tercih edilir. OpAmp olarak sinyal işleme, filtreleme, karşılaştırma ve yükseltme devrelerinde yaygın kullanılmaktadır.

Teknik Özellikler

UA741CP LM741 5mV OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / STMicroelectronics
• Entegre Tipi: Genel Amaçlı Operasyonel Amplifikatör
• Model: UA741CP / LM741
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 1 (Tekli)
• Maksimum Giriş Offset Gerilimi: ±5 mV (tipik: ±2 mV)
• Giriş Bias Akımı: 80 nA (maksimum)
• Giriş Offset Akımı: 20 nA (maksimum)
• Açık Çevrim Kazancı: 100,000 V/V (100 dB) minimum
• Besleme Gerilimi Aralığı: ±5V ile ±18V arası (±15V tipik)
• Ortak Mod Giriş Gerilim Aralığı: ±12V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 25 mA
• Güç Tüketimi: 85 mW (tipik)
• Slew Rate: 0.5 V/µs
• Bant Genişliği: 1 MHz (Birlik Kazanç)
• CMRR (Ortak Mod Reddetme Oranı): 90 dB (minimum)
• PSRR (Güç Kaynağı Reddetme Oranı): 86 dB (minimum)
• Giriş Empedansı: 2 MΩ
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Offset Null Pinleri: Var (Pin 1 ve 5)
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

UA741CP LM741 5mV OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme

• Yükselteç devreleri (inverting, non-inverting)
• Aktif filtreler (alçak geçiren, yüksek geçiren, bant geçiren)
• Sinyal karıştırıcılar
• Toplayıcı ve çıkarıcı devreler
• Buffer (tampon) devreleri

Sensör Uygulamaları

• Fotodiyor ışık algılayıcılar
• Sıcaklık sensörü ara devreleri
• Basınç sensörü sinyal şartlandırma
• Gerinim ölçer (strain gauge) arayüzleri
• Akım sensörleri

Eğitim ve Öğretim

• OpAmp temel devreleri
• Analog elektronik laboratuvarları
• İlk elektronik projeleri
• Osilatör deneyleri
• Komparatör uygulamaları

Avantajlar ve Özellikler

UA741CP LM741 5mV OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Endüstri Standardı: 50 yılı aşkın süredir kullanılan güvenilir tasarım
• İç Dengeleme: Harici kompanzasyon komponenti gerektirmez
• Kısa Devre Koruması: Çıkışın direkt olarak kısa devre olmasında dayanıklıdır
• Geniş Besleme Aralığı: ±5V ile ±18V arası esnek çalışma
• Null Offset Ayarı: Özel pinler ile ofset gerilimi ayarlanabilir
• Düşük Güç Tüketimi: Batarya ile çalışan devrelerde kullanılabilir
• Yüksek CMRR: Gürültülü ortamlarda güvenilir performans
• Düşük Giriş Akımları: Yüksek empedanslı kaynaklarla uyumlu
• Kolay Bulunabilirlik: Yaygın kullanım ve geniş tedarik ağı
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

UA741CP LM741 5mV OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 7) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• Girişler: Inverting (Pin 2) ve Non-inverting (Pin 3) girişler
• Çıkış: Pin 6
• Offset Ayarı: Pin 1 ve 5 arasına 10kΩ potansiyometre bağlanarak offset sıfırlanabilir
• Kullanılmayan Pinler: Pin 8 genellikle kullanılmaz (NC - No Connection)

Örnek Uygulama Devreleri:

• Non-inverting Amplifikatör: Kazanç = 1 + (R2/R1) formülü ile ayarlanır
• Inverting Amplifikatör: Kazanç = -(R2/R1) formülü ile ayarlanır
• Gerilim Takipçisi (Buffer): Çıkış direkt girişe bağlanır, kazanç = 1
• Integratör Devresi: RC devreleri ile zamana bağlı integral alınabilir
• Aktif Filtre: RC değerleri ile kesim frekansı ayarlanabilen filtreler

Sorun Giderme ve İpuçları

UA741CP LM741 5mV OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• DC Offset Sorunları: Offset null pinleri ile offset ayarı yapın.
• Osilasyon Problemi: Besleme pinlerine 0.1µF bypass kapasitör ekleyin.
• Raylara Dayanma: En az 1-2V rail-to-rail marjı bırakın.
• Sınırlı Bant Genişliği: Yüksek frekanslı uygulamalar için daha hızlı OpAmp tercih edin.
• Gürültü Sorunları: Giriş kablolarını kısa tutun ve sinyal/toprak döngülerinden kaçının.

Verimli Kullanım İpuçları

• Besleme uçlarına her zaman bypass kapasitörleri ekleyin
• Yüksek kazanç ayarlarında geribesleme direncini çok büyük seçmeyin
• DC offset sorunlarını ofset ayarı ile düzeltin
• Kullanılmayan girişi toprağa bağlayın (floating bırakmayın)
• Negatif geribesleme ile kararlı çalışma sağlayın
