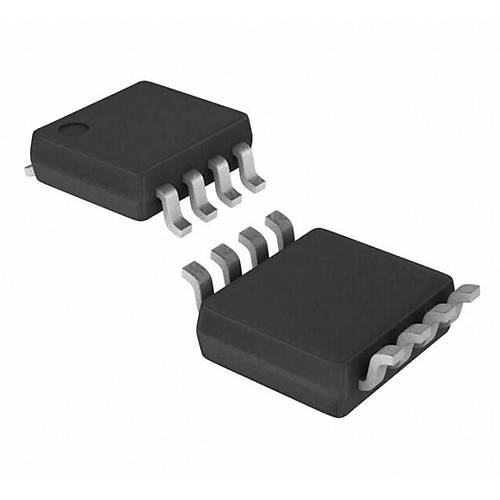

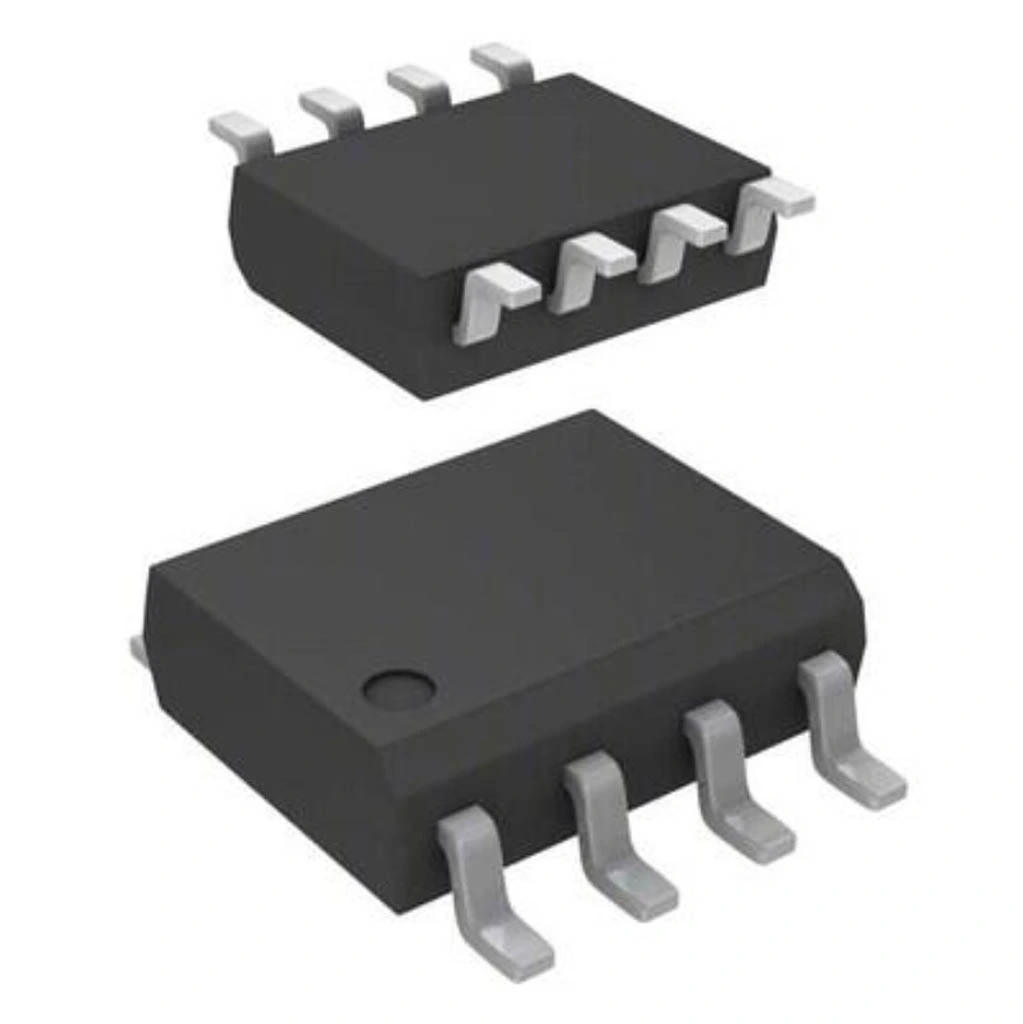

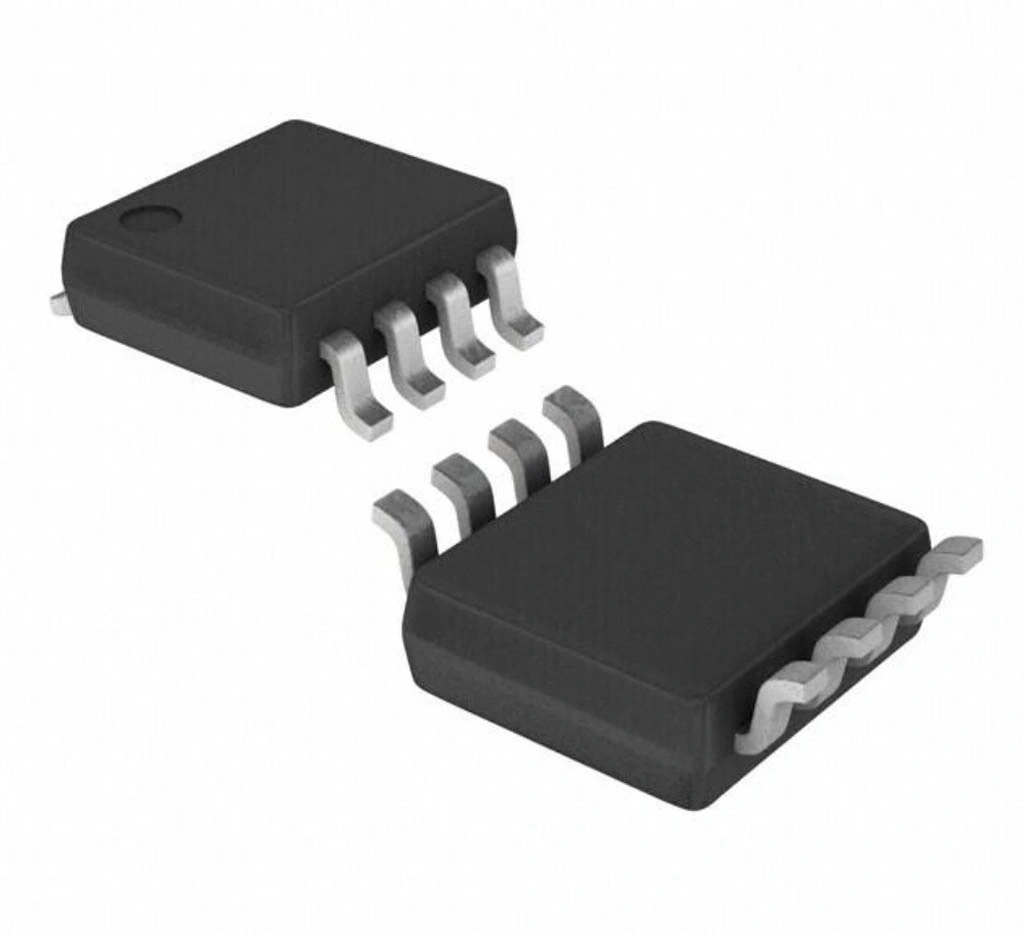

UA714 - LM741 SMD OpAmp Entegresi Soic-8

µA714 (LM741) SMD OpAmp Entegresi SOIC-8

µA714 (LM741), genel amaçlı operasyonel yükselteç entegresidir. SOIC-8 yüzey montaj paketinde sunulan bu entegre, endüstri standardı haline gelmiş LM741 serisinin SMD versiyonudur.

Tek kanallı (single) yapıya sahip olan µA714, sinyal işleme, filtreleme ve yükseltme uygulamaları için geniş bir kullanım alanı sunar. Elektronik komponentler arasında en yaygın kullanılan opamp entegrelerinden biridir.

Dahili frekans kompanzasyonu, kısa devre koruması ve ofset dengeleme özellikleri ile entegreler içinde kullanımı kolay ve güvenilir bir seçenektir. OpAmp olarak analog devrelerde temel yapıtaşı görevi görmektedir.

Teknik Özellikler

µA714 (LM741) SMD OpAmp Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Model Eşdeğeri: µA714, LM741, UA741
• Üretici: Texas Instruments / STMicroelectronics
• Paket Tipi: SOIC-8 (SMD)
• Kanal Sayısı: 1 (Tek Kanal)
• Besleme Voltajı Aralığı: ±5V - ±18V (tipik ±15V)
• Maksimum Besleme Voltajı: ±22V
• Giriş Ofset Voltajı: 1.0mV (tipik)
• Giriş Bias Akımı: 80nA (tipik)
• Giriş Ofset Akımı: 20nA (tipik)
• Açık Döngü Kazancı: 200.000V/V (tipik, RL ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 1.5MHz (tipik)
• Slew Rate: 0.5V/µs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 90dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 96dB (tipik)
• Çıkış Voltaj Salınımı: ±13V (±15V besleme)
• Çıkış Kısa Devre Akımı: 25mA (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Gerilim Aralığı: ±13V (±15V besleme)
• Ofset Ayar Girişleri: Var (Pin 1 ve 5)
• Ortak Mod Giriş Aralığı: ±13V (±15V besleme)
• Güç Tüketimi: 50mW (tipik)
• Boyutlar (yaklaşık): 4.9mm x 3.9mm x 1.5mm
• Pin Sayısı: 8
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

µA714 (LM741) SMD OpAmp Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme Devreleri

• Yükselteç devreleri (inverting/non-inverting)
• Aktif filtreler (alçak/yüksek/bant geçiren)
• Sinyal tamponlama
• Toplayıcı ve çıkarıcı devreler
• Karşılaştırıcı uygulamaları

Sensör Uygulamaları

• Sıcaklık sensörü arayüzleri
• Fotodetektör devreleri
• Strain gauge ölçüm devreleri
• Basınç sensörü sinyallerinin yükseltilmesi
• Enstrümantasyon yükselteçleri

Ses ve Görüntü Devreleri

• Mikrofon preamplifikatörleri
• Ton kontrol devreleri
• Aktif crossover filtreleri
• Karıştırıcı devreleri
• Osilatörler

Avantajlar ve Özellikler

µA714 (LM741) SMD OpAmp Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Endüstri Standardı: Yaygın kullanılan ve kanıtlanmış devre yapısı
• Kolay Kullanım: Dahili frekans kompanzasyonu sayesinde kararlı çalışma
• Güvenilir Çalışma: Dahili kısa devre koruması
• Kompakt Boyut: SOIC-8 paket ile PCB alanından tasarruf
• Ofset Ayarı: Harici potansiyometre ile ofset ayarlama imkanı
• Geniş Besleme Aralığı: ±5V ile ±18V arası çalışabilme esnekliği
• Yüksek Açık Döngü Kazancı: 200.000V/V tipik değer
• Yüksek CMRR: Ortak mod gürültüsünün etkin bastırılması
• Latch-up Koruması: Geçici durumlar için koruma
• Düşük Güç Tüketimi: Batarya ile çalışan sistemler için uygun

Devre Tasarımı ve Kullanım

µA714 (LM741) SMD OpAmp Entegresi SOIC-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1: Offset Null
• Pin 2: Inverting Input (-)
• Pin 3: Non-Inverting Input (+)
• Pin 4: V- (Negatif Besleme)
• Pin 5: Offset Null
• Pin 6: Output (Çıkış)
• Pin 7: V+ (Pozitif Besleme)
• Pin 8: NC (Bağlantı Yok)

Temel Devrelerin Bağlantı Şeması:

Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) Pin 2'ye bağlanır
• Geri besleme direnci (Rf) Pin 2 ve Pin 6 arasına bağlanır
• Kazanç = -Rf/Ri formülü ile hesaplanır
• Pin 3 toprak veya referans voltajına bağlanır

Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali Pin 3'e bağlanır
• Ri toprak ile Pin 2 arasına bağlanır
• Rf Pin 2 ve Pin 6 arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır

Gerilim Takipçisi (Voltage Follower)

• Giriş sinyali Pin 3'e bağlanır
• Pin 6 doğrudan Pin 2'ye bağlanır (Rf = ∞, Ri = 0)
• Kazanç = 1 olur
• Yüksek empedans girişi, düşük empedans çıkışı sağlar

Toplayıcı (Summing Amplifier)

• Tüm giriş dirençleri (R1, R2, R3...) Pin 2'ye bağlanır
• Rf Pin 2 ve Pin 6 arasına bağlanır
• Pin 3 toprak veya referans voltajına bağlanır
• Çıkış = -(V1×Rf/R1 + V2×Rf/R2 + V3×Rf/R3...)

Besleme ve Bypass:

• V+ (Pin 7) pozitif beslemeye bağlanır
• V- (Pin 4) negatif beslemeye bağlanır
• Her besleme pini ile toprak arasına 0.1µF bypass kapasitörü eklenir
• İlave olarak her besleme hattına 10µF elektrolitik kapasitör eklenebilir

Ofset Ayarı:

• Pin 1 ve Pin 5 arasına 10k potansiyometre bağlanır
• Potansiyometrenin ortası negatif beslemeye (V-) bağlanır
• Giriş topraklanıp çıkış 0V olana kadar ayarlanır

Sorun Giderme ve İpuçları

µA714 (LM741) SMD OpAmp Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkışta Osilatör: Besleme pinlerine daha yakın bypass kapasitör ekleyin
• DC Ofset Sorunları: Ofset ayar pinlerini kullanarak düzeltin
• Gürültülü Çıkış: Giriş kablolarını kısaltın ve yüksek kaliteli kapasitörler kullanın
• Sınırlı Bant Genişliği: Yüksek frekanslı uygulamalar için daha hızlı opamp seçin
• Doyuma Ulaşma: Giriş sinyali seviyesini azaltın veya besleme voltajını artırın

Tasarım İpuçları

• Sinyal-gürültü oranını iyileştirmek için PCB'de toprak düzlemlerini ayırın
• Hassas uygulamalarda metal film dirençleri tercih edin
• Besleme hatlarında güç filtreleme için LC filtreler ekleyin
• Ofset voltajının kritik olduğu uygulamalarda ofset ayarı yapın
• Yüksek kazançlı devrelerde giriş kısmının izolasyonuna dikkat edin

Uygulama Notları

• Çok yüksek kazançlı devrelerde kademeli yükselteçler kullanın
• Çıkış akımı 25mA ile sınırlıdır, yüksek akım gerektiren yüklerde tampon ekleyin
• DC uygulama devreleri için ofset ayarı yapın
• AC uygulamalarda kapasitif kuplaj kullanarak DC ofsetin etkisini azaltın
• Besleme voltajı ile çıkış salınımı arasında tipik olarak 1.5-2V fark vardır

Paket İçeriği

• µA714 (LM741) SMD OpAmp Entegresi SOIC-8
