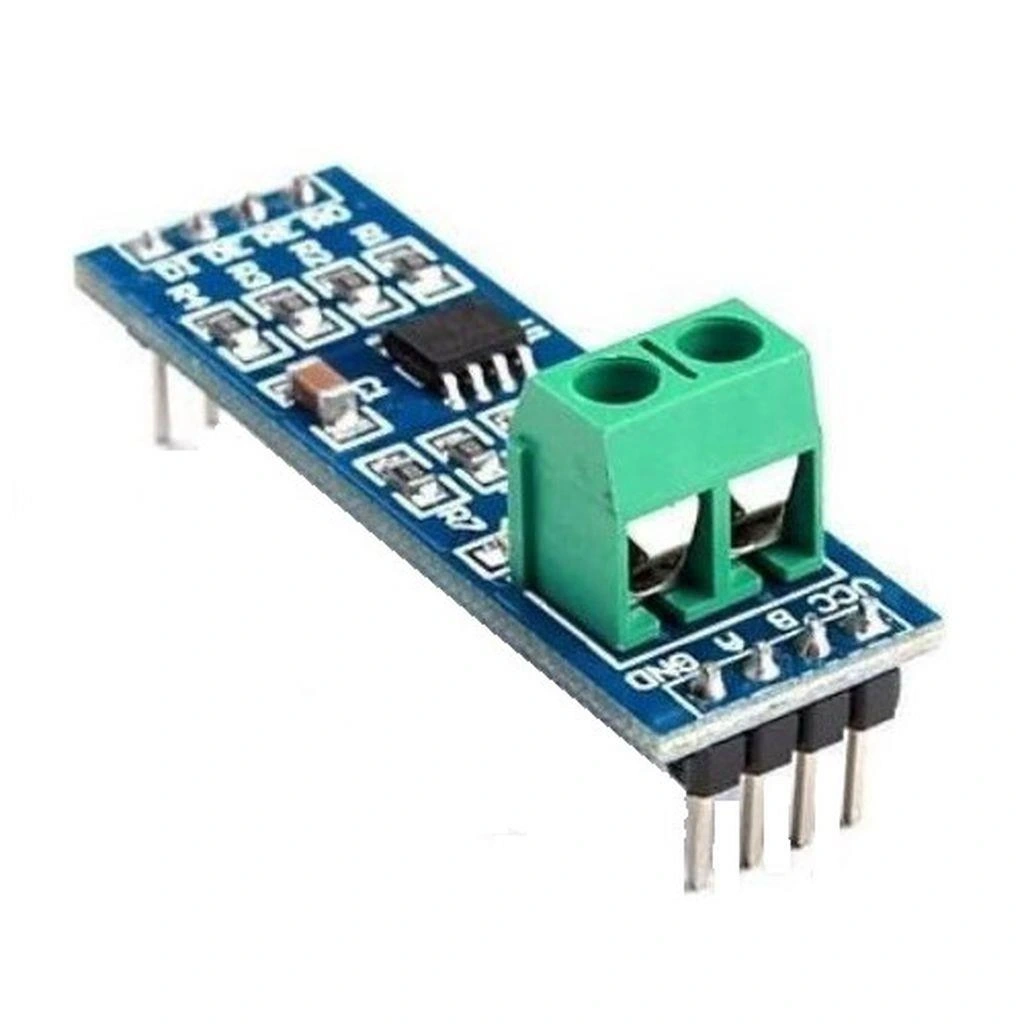

TTL-RS485 UART Seri Dönüştürücü Modül MAX485, TTL lojik seviyelerini RS485 standardına dönüştüren kompakt bir haberleşme modülüdür. Maxim Integrated'ın MAX485 entegresi etrafında tasarlanmış bu modül, mikrodenetleyiciler ile RS485 protokolünü kullanan cihazlar arasında güvenilir ve uzun mesafeli iletişim kurmanızı sağlar.

Yarı dubleks (half-duplex) iletişim sunan bu modül, Arduino gibi mikroişlemci platformlarıyla kolayca entegre edilebilir ve endüstriyel ekipmanlar, akıllı ev sistemleri ve veri toplama ağları gibi çeşitli uygulamalarda kullanılabilir.

Diğer modüller ile kolay entegrasyon sağlayan standart pin yapısı ve gürültülü ortamlarda dahi güvenilir iletişim sunan diferansiyel sinyal yapısı sayesinde, bu dönüştürücü modül uzun mesafeli haberleşme gerektiren projeler için ideal bir çözümdür.

Teknik Özellikler

TTL-RS485 UART Seri Dönüştürücü Modül MAX485'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Devre: MAX485 veya eşdeğeri
• Çalışma Gerilimi: 5V DC (3.3V lojik uyumlu)
• Haberleşme Tipi: Yarı dubleks (Half-duplex)
• İletişim Protokolü: RS485
• Veri Aktarım Hızı: 2.5 Mbps'e kadar
• TTL Sinyal Pinleri: RO (Receiver Output), DI (Driver Input), DE (Driver Enable), RE (Receiver Enable)
• RS485 Bağlantısı: A (Non-inverting), B (Inverting)
• Maksimum Düğüm Sayısı: Bir RS485 hattında 32 cihaz
• İletişim Mesafesi: 1200 metreye kadar
• Akım Tüketimi: 300µA (alıcı modu), 500µA (verici modu)
• Gürültü Bağışıklığı: ±7V ortak mod gerilim aralığı
• PCB Boyutu: 43mm x 15mm x 13mm (yaklaşık)
• Bağlantı Pinleri: 2.54mm pin aralıklı header
• Çıkış Terminali: Vidalı terminal bloğu (A ve B hatları için)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Sonlandırma Direnci: 120 Ohm (jumper ile seçilebilir)

Kullanım Alanları

TTL-RS485 UART Seri Dönüştürücü Modül MAX485'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Haberleşme

• PLC ve endüstriyel ekipman arayüzleri
• SCADA sistemleri
• Motor kontrol sistemleri
• Endüstriyel otomasyon ağları
• Uzak sensör veri toplama

Bina Otomasyonu

• Akıllı ev sistemleri
• Aydınlatma kontrol ağları
• Güvenlik sistemleri
• İklimlendirme kontrolü
• Enerji izleme sistemleri

IoT ve Sensör Ağları

• Geniş alanda sensör veri toplama
• Çoklu mikrodenetleyici haberleşmesi
• Uzak kontrol sistemleri
• Sera ve tarım izleme sistemleri
• Modbus protokolü uygulamaları
• Dağıtılmış kontrol sistemleri

Avantajlar ve Özellikler

TTL-RS485 UART Seri Dönüştürücü Modül MAX485'in sağladığı avantajlar ve çözümler.

• Uzun Mesafe İletişim: 1.2 kilometreye kadar güvenilir veri iletimi
• Gürültüye Dayanıklılık: Diferansiyel sinyal yapısı ile elektriksel parazitlere karşı yüksek bağışıklık
• Çoklu Cihaz Desteği: Tek bir hat üzerinde 32 cihaza kadar bağlantı imkanı
• Endüstriyel Standart: Yaygın kullanılan RS485 protokolü ile uyumluluk
• Kolay Entegrasyon: Standart TTL ve RS485 arayüzleri
• Düşük Güç Tüketimi: Verimli devre tasarımı
• Seçilebilir Sonlandırma: Hat sonlandırma direnci jumper ile etkinleştirilebilir
• Yüksek Hız: 2.5 Mbps'e kadar veri iletim hızı
• Kompakt Boyut: PCB üzerinde minimum yer kaplar
• Çift Yönlü İletişim: Yarı dubleks modda veri alışverişi

Bağlantı ve Kullanım

TTL-RS485 UART Seri Dönüştürücü Modül MAX485'in bağlantısı ve kullanımı hakkında bilgiler.

Arduino ile bağlantı:

• VCC → Arduino 5V
• GND → Arduino GND
• DI → Arduino TX pini (örn. D1)
• RO → Arduino RX pini (örn. D0)
• DE → Arduino dijital pin (örn. D2)
• RE → Arduino dijital pin veya DE ile aynı pin
• A ve B → RS485 ağı (bükümlü çift kablo önerilir)

Çoklu cihaz bağlantısı:

• Tüm cihazların A hatlarını birbirine, B hatlarını birbirine bağlayın
• Her cihaza farklı adres atayın
• Hat uzunluğu 100 metreyi geçiyorsa sonlandırma direncini etkinleştirin
• Hattın her iki ucuna 120 Ohm sonlandırma direnci bağlayın
• Büyük sistemlerde topraklama ve kablo kalkanı kullanın

Yazılım yapılandırması:

• SoftwareSerial veya HardwareSerial kütüphanesini kullanarak UART iletişimi kurun
• Veri göndermeden önce DE/RE pinini HIGH yapın
• Veri gönderdikten sonra DE/RE pinini LOW yapın
• Veri gönderme ve alma arasında kısa bir gecikme ekleyin
• Modbus gibi protokoller için uygun kütüphaneler kullanın

Sorun Giderme ve İpuçları

TTL-RS485 UART Seri Dönüştürücü Modül MAX485 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Sağlanamıyor: A/B hatlarının doğru bağlandığını kontrol edin, ters bağlanmış olabilir.
• Veri Bozulması: Sonlandırma direncini etkinleştirin, baudrate ayarlarını kontrol edin.
• Yarı Dubleks Sorunları: DE/RE pin kontrolünü ve zamanlama gecikmelerini gözden geçirin.
• Gürültü ve Parazit: Bükümlü çift kablo kullanın, kablonun güç hatlarından uzak olmasını sağlayın.
• Çoklu Cihaz Sorunları: Her cihazın benzersiz adrese sahip olduğundan emin olun.

Verimli Kullanım İpuçları

• Uzun hatlar için bükümlü çift ve koruyucu kılıflı kablo tercih edin
• Hat uzunluğu arttıkça veri hızını düşürmeyi düşünün
• RS485 ağını yıldız topolojisinden ziyade daisy-chain (zincir) şeklinde bağlayın
• Yüksek gürültülü ortamlarda optik izolatörler kullanmayı değerlendirin
• DE/RE pin kontrolü için zaman kritik uygulamalarda kesme (interrupt) kullanın
• Büyük sistemlerde tekrarlayıcılar (repeater) ekleyin
• Her zaman topraklama bağlantılarına dikkat edin

Paket İçeriği

• TTL-RS485 UART Seri Dönüştürücü Modül MAX485
