TSOP38238 IR Alıcı Modülü

TSOP38238 IR Alıcı Modülü

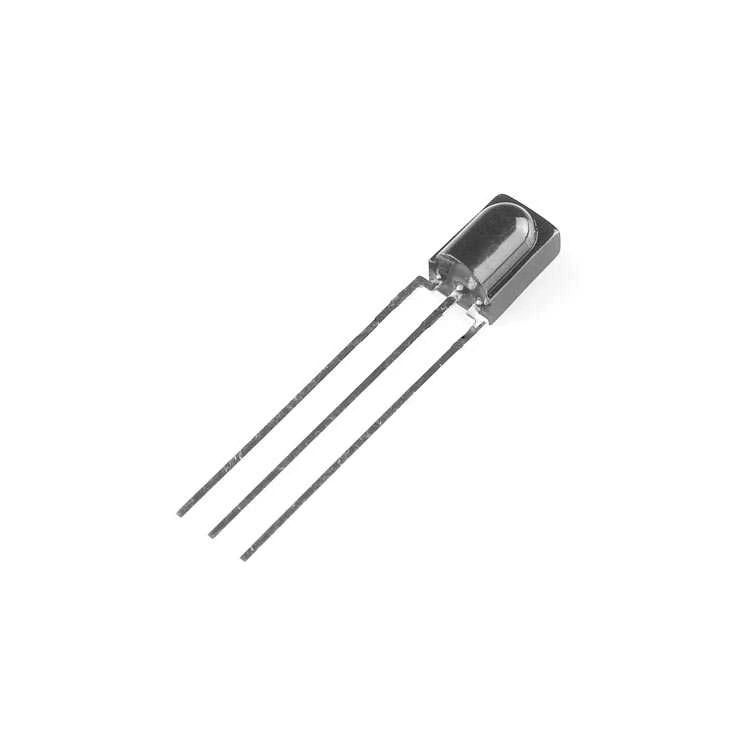

TSOP38238 IR Alıcı Modülü, 38kHz taşıyıcı frekansta çalışan, kızılötesi uzaktan kumanda sinyallerini algılamak için tasarlanmış yüksek performanslı bir alıcıdır. Kompakt boyutu ve kolay entegrasyon özelliği sayesinde elektronik projelere hızlıca dahil edilebilir. IR sensör modülleri arasında güvenilirliği ile öne çıkan bu ürün, TV, klima, müzik sistemleri gibi standart uzaktan kumandaların sinyallerini sorunsuz algılar.

Üzerindeki entegre devreler sayesinde dış ortam ışık kaynaklarından etkilenmez ve yalnızca 38kHz frekansında modüle edilmiş kızılötesi sinyallere tepki verir. Düşük güç tüketimi, geniş çalışma voltaj aralığı (2.5V-5.5V) ve yüksek parazit bastırma özelliği ile birçok projede tercih edilir. Arduino ve diğer mikrodenetleyiciler ile kolayca kullanılabilir. Sadece üç pine sahip basit yapısıyla bağlantı karmaşasını ortadan kaldırır.

Uzaktan kumandalı cihazlar, robot projeleri, akıllı ev sistemleri ve güvenlik uygulamaları için ideal olan TSOP38238, -25°C ile +85°C arasındaki geniş sıcaklık aralığında çalışabilir. Standart NEC, Sony, RC5 ve RC6 gibi yaygın IR protokollerini destekler. Elektronik projelerinizde uzaktan kontrol özelliği eklemek için mükemmel bir seçimdir. Yüksek hassasiyeti ve düşük fiyatı ile kullanıcı dostu bir IR alıcı modülüdür.

---

Teknik Özellikler

TSOP38238 IR Alıcı Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Taşıyıcı Frekansı: 38 kHz
• Çalışma Voltajı: 2.5V - 5.5V DC
• Besleme Akımı: 0.45mA (tipik)
• Algılama Mesafesi: 25-30 metre (açık görüş hattında)
• Algılama Açısı: ±45° (yarı güç açısı)
• Veri Çıkışı: Aktif düşük (LOW) dijital sinyal
• Tepki Süresi: <10μs
• Tamamlayıcı Çıkış: Evet (ters edilmiş çıkış)
• Parazit Bastırma: Yüksek (enerji verimli floresan lambalara karşı güçlendirilmiş)
• Çalışma Sıcaklık Aralığı: -25°C ile +85°C
• Paketin Boyutları: 5,6mm × 6.5mm × 7.6mm
• Pin Sayısı: 3 (GND, VCC, OUT)
• Bağlantı Dizilimi: 1: OUT, 2: GND, 3: VCC (ön taraftan bakıldığında soldan sağa)
• Protokol Uyumluluğu: NEC, Sony, RC5, RC6, SIRC ve çoğu standart IR protokolleri
• Demodülasyon: Dahili AGC (Otomatik Kazanç Kontrolü)
• Çıkış Dalga Formu: Kare dalga (demodüle edilmiş)
• Özel Özellikler: EMI bastırma, Epoksi lens filtre

Paket İçeriği

• 1 x TSOP38238 IR Alıcı Modülü

---

Bağlantı ve Kullanım

TSOP38238 IR Alıcı Modülü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Temel Bağlantı

TSOP38238 IR alıcı modülünün Arduino ile bağlantı detayları:

• VCC (Pin 3): Arduino 5V veya 3.3V pinine bağlanır.
• GND (Pin 2): Arduino GND pinine bağlanır.
• OUT (Pin 1): Arduino'nun herhangi bir dijital pinine bağlanır (genellikle D2, D3 gibi interrupt destekli pinler tercih edilir).
• Filtre Kondansatörü: VCC ve GND arasına 47-100µF elektrolitik kondansatör bağlanabilir (opsiyonel ama önerilen).

Çoklu IR Alıcı Kullanımı

Birden fazla IR alıcıyı aynı projede kullanma yöntemleri:

• Farklı Yönlendirme: Her alıcıyı farklı yönlere bakacak şekilde yerleştirerek 360° algılama sağlayabilirsiniz.
• Bağlantı Şeması: Her bir alıcının çıkışını Arduino'nun farklı dijital pinlerine bağlayın.
• Güç Dağıtımı: Tüm alıcılar için temiz ve kararlı bir güç kaynağı kullanın, gerekirse regülatör ekleyin.
• Yazılım Entegrasyonu: Her alıcıdan gelen sinyali ayrı ayrı işleyin veya ilk yanıt veren alıcıyı dikkate alın.

IR Kumanda Kodlarını Öğrenme ve Tekrar Gönderme

IR sinyallerini öğrenme ve kopyalama işlemi adımları:

• Kod Öğrenme: IRremote kütüphanesinin örneklerinden "IRrecvDump" kullanılarak kumanda kodları öğrenilebilir.
• Kod Saklama: Öğrenilen kodlar Arduino'nun EEPROM belleğinde veya harici bellek modülünde saklanabilir.
• Kod Tekrarı: IR LED ve uygun sürücü devre ile öğrenilen kodları tekrar gönderilebilir.
• Format Dönüşümü: Farklı protokollerdeki kodlar, diğer cihazlara uygun formata dönüştürülebilir.

---

Uygulama Alanları

TSOP38238 IR Alıcı Modülü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyon Sistemleri

IR alıcının akıllı ev projelerinde kullanım alanları:

• Uzaktan Aydınlatma Kontrolü: IR kumanda ile ev ışıklarını açıp kapatma veya kısma.
• İklimlendirme Kontrolü: Klima, ısıtıcı gibi cihazları kumanda ile kontrol etme.
• Perde ve Panjur Otomasyonu: IR kumandalar ile motorlu perdeleri ve panjurları yönetme.
• Evrensel Kumanda Merkezi: Tüm ev cihazlarını tek bir sistemden IR ile kontrol etme.

Robot ve Uzaktan Kontrol Projeleri

Robotik projelerde IR alıcı kullanım alanları:

• Robot Yönlendirme: IR kumanda ile hareket eden robotlar yapma.
• Engel Algılama: IR reflektörler ile engelleri tespit etme sistemleri.
• Drone Kontrolü: Basit dronelara IR kumanda ile komut gönderme.
• Robot Kol Kontrolü: Servo motorlu robot kolları IR kumanda ile yönetme.

Multimedya ve Eğlence Sistemleri

Medya cihazları ve eğlence sistemlerinde kullanım:

• DIY Medya Merkezi: Raspberry Pi veya Arduino tabanlı multimedya oynatıcılar.
• Akıllı TV Kutuları: Özel işlevli TV kutuları ve HDMI dongle cihazları.
• Ses Sistemleri: Uzaktan kumandalı amplifikatör ve hoparlör sistemleri.
• Projeksiyon Kontrolü: DIY projeksiyon sistemleri ve ekran kontrolü.

Güvenlik ve Erişim Kontrol Sistemleri

Güvenlik uygulamalarında IR kullanımı:

• IR Şifreli Kilit: IR kumanda ile açılan elektronik kilit sistemleri.
• Varlık Algılama: Belirli alanları izleyen ve hareket tespit eden sistemler.
• IR Bariyer Sistemleri: Geçiş kontrolü ve sayma sistemleri.
• Güvenlik Kamerası Kontrolü: IR kumanda ile PTZ kamera yönlendirme.

---

Örnek Projeler

TSOP38238 IR Alıcı Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

IR Kontrollü RGB LED Aydınlatma Sistemi

Uzaktan kumanda ile renk ve parlaklık ayarlı LED sistemi:

• Gerekli Malzemeler: TSOP38238 IR alıcı, Arduino Nano, RGB LED şerit, MOSFET sürücü devresi, IR kumanda, güç kaynağı.
• Temel Fonksiyonlar: Renk değiştirme, parlaklık ayarı, özel renk modları seçme, zamanlayıcı ile otomatik kapanma.
• Yazılım Özellikleri: Renk geçişleri, stroboskop efektleri, müzikle senkronize modlar, kullanıcı tanımlı renk hafızası.
• Uygulama Alanları: Ev aydınlatması, ambiyans ışığı, vitrin aydınlatması, parti/sahne ışık efektleri.

IR Kumanda ile Çok Fonksiyonlu Robot Araç

Uzaktan kumandalı hareket eden robot projesi:

• Gerekli Malzemeler: TSOP38238 IR alıcı, Arduino UNO, L298N motor sürücü, DC motorlar, tekerlekler, şasi, pil, IR kumanda.
• Hareket Özellikleri: İleri-geri hareket, sağ-sol dönüş, hız kontrolü, önceden programlanmış hareket rutinleri.
• Ek Sensörler: Ultrasonik mesafe sensörü ile engel algılama, ışık sensörü ile hat takibi, buzzer ile sesli uyarılar.
• Geliştirme İmkanları: Kamera modülü ekleme, servo kol montajı, otomatik ve manuel mod arası geçiş yapabilme.

Universal IR Kumanda Kopyalayıcı ve Hub

Tüm IR kumandalı cihazları tek bir yerden kontrol etme sistemi:

• Gerekli Malzemeler: TSOP38238 IR alıcı, Arduino Mega, IR LED ve sürücü devresi, SD kart modülü, LCD ekran, tuş takımı.
• Ana İşlevler: IR kumanda kodlarını öğrenme, saklama, kategorilendirme ve tekrar gönderme.
• Kullanıcı Arayüzü: LCD ekranda menü sistemi, cihaz seçimi, makro oluşturma ve düzenleme imkanı.
• İleri Seviye: ESP8266/ESP32 ile WiFi üzerinden akıllı telefon kontrolü, sesli komut entegrasyonu, otomatik makrolar.

IR Tabanlı Otomatik Musluk/Dezenfektan Sistemi

El hareketini algılayarak çalışan temassız sistem:

• Gerekli Malzemeler: TSOP38238 IR alıcı, Arduino Nano, solenoid valf veya su pompası, batarya/adaptör, IR LED, muhafaza.
• Çalışma Prensibi: IR LED'den yansıyan sinyal el yaklaştığında algılanarak su/dezenfektan akışını başlatır.
• Enerji Verimliliği: Düşük güç tüketimi için uyku modu, hareket algılandığında uyanma.
• Güvenlik Özellikleri: Batarya seviyesi kontrolü, su/dezenfektan seviyesi izleme, maksimum akış süresi sınırlaması.

---

Sorun Giderme ve Bakım

TSOP38238 IR Alıcı Modülü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

TSOP38238 kullanırken karşılaşılabilecek sorunlar ve çözümleri:

• Sinyal Algılanamıyor: Güç bağlantılarını kontrol edin. Kumandanın pilini değiştirin. Alıcı ve kumanda arasındaki engelleri kaldırın.
• Hatalı/Kararsız Okumalar: VCC ve GND arasına 100µF kondansatör ekleyin. Güç kaynağınızın kararlı olduğundan emin olun.
• Kısa Mesafe Algılama: IR alıcıyı güçlü ışık kaynaklarından uzak tutun. Alıcı ve kumanda arasındaki açıyı kontrol edin.
• Yanlış Komutlar Algılanıyor: Yazılımda debounce (sıçrama engelleme) uygulamalarını aktifleştirin. IR protokol ayarlarını kontrol edin.

Performans İyileştirme

TSOP38238 modülünden daha iyi performans almak için öneriler:

• Sinyal Kalitesi: IR alıcı ve kumanda arasında doğrudan görüş hattı sağlayın.
• Elektriksel Gürültü Azaltma: Alıcı modülünü motor, röle gibi gürültü kaynaklarından uzak tutun.
• Filtre Kondansatörü: VCC ve GND arasına 100µF elektrolitik ve 0.1µF seramik kondansatör paralel bağlayın.
• Işık İzolasyonu: Direkt güneş ışığı veya floresan lambalardan uzak tutun, gerekirse fiziksel gölgelik kullanın.

Yazılım İyileştirmeleri

IR alıcının yazılım tarafında iyileştirme yöntemleri:

• Tekrarlı Okuma: Aynı komutun en az iki kez algılanmasını bekleyerek hatalı okumaları filtreleme.
• Zaman Aşımı Kontrolü: Belirli bir süre boyunca sinyal gelmezse okuma işlemini sıfırlama.
• Protokol Kontrolü: IR veri formatını doğrulayarak geçersiz sinyalleri eleme.
• Interrupt Kullanımı: Polling yerine kesme (interrupt) kullanarak CPU yükünü azaltma ve tepki süresini iyileştirme.

Montaj ve Fiziksel Koruma

Modülün fiziksel kurulumu ve korunması için öneriler:

• Yönlendirme: IR alıcıyı kullanıcıya doğru yönlendirin, kullanım alanını göz önünde bulundurun.
• Sabitleme: Titreşimden etkilenmemesi için sağlam şekilde sabitleyin.
• Muhafaza: IR geçirgen malzemeden yapılmış bir muhafaza kullanarak toz ve darbelerden koruyun.
• Kablo Uzunluğu: Sinyal bozulmasını önlemek için kısa kablolar kullanın veya blendajlı kablo tercih edin.

---
