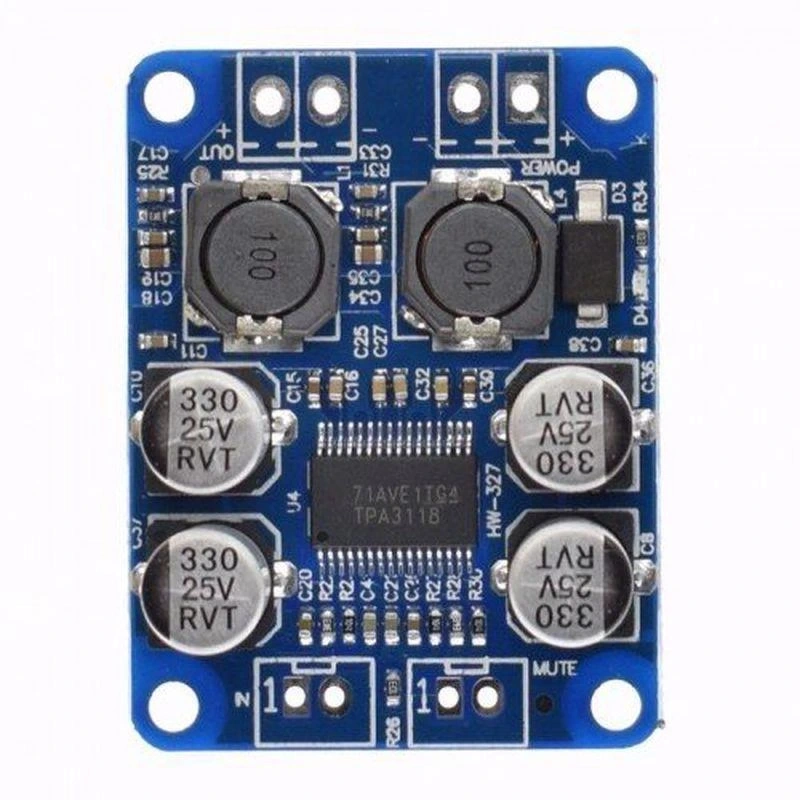

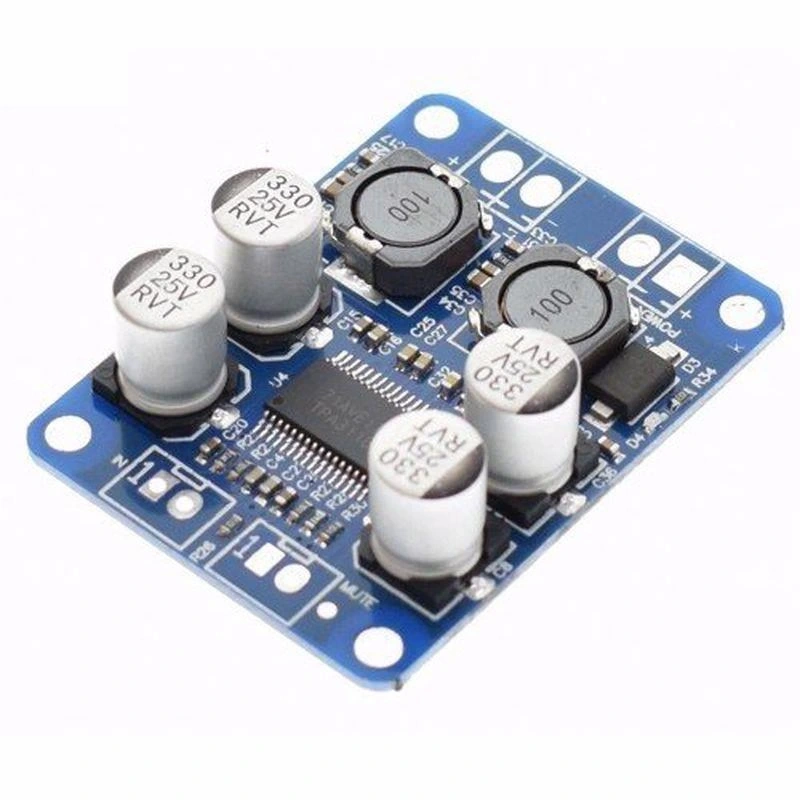

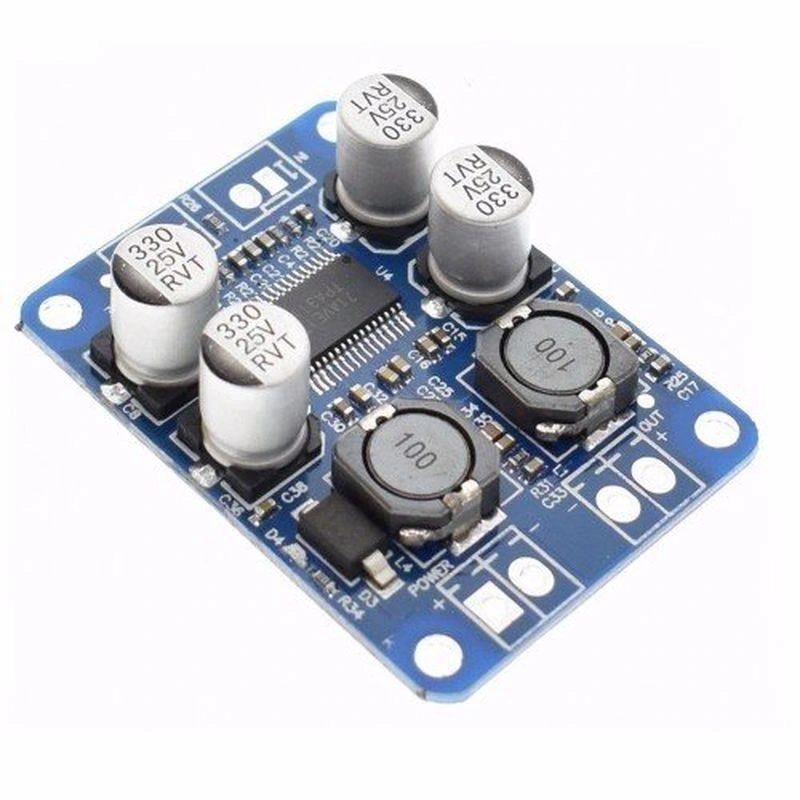

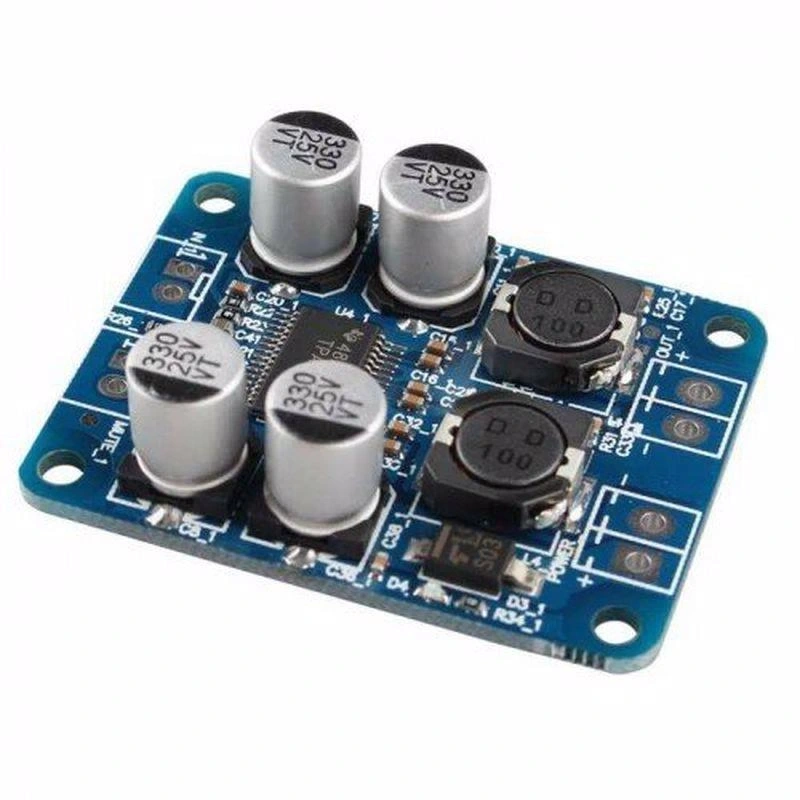

TPA3118 PBTL Mono Dijital Amfi Modülü 60W

TPA3118 PBTL Mono Dijital Amfi Modülü 60W

TPA3118 PBTL Mono Dijital Amfi Modülü, tek kanallı (mono) ses yükseltme uygulamaları için tasarlanmış, yüksek verimli D sınıfı bir amplifikatör modülüdür. Texas Instruments'ın TPA3118 entegresi etrafında tasarlanmış bu kompakt modül, 12V-24V DC giriş geriliminde çalışarak mono modda (PBTL - Parallel Bridge-Tied Load) 60W'a kadar çıkış gücü sağlayabilir.

Son derece yüksek ses kalitesi ve düşük distorsiyonu ile dikkat çeken bu dijital amplifikatör modülü, %90'ın üzerinde verimlilikle çalışarak minimum ısı üretir ve böylece çoğu uygulama için harici soğutucu ihtiyacını ortadan kaldırır. Entegre kısa devre, aşırı ısınma ve DC koruma fonksiyonları sayesinde güvenilir bir şekilde çalışır.

TPA3118 PBTL Mono Dijital Amfi Modülü, DIY ses projeleri, küçük hoparlör sistemleri, Arduino tabanlı müzik oynatıcılar veya ev sinema sistemlerinizin güçlendirilmesi gibi birçok uygulamada kolayca kullanılabilecek profesyonel bir ses yükseltme çözümüdür. Düşük maliyet ve yüksek performans arayışında olan her seviyeden elektronik hobicisi ve müzik tutkunları için ideal bir modüldür.

---

Teknik Özellikler

Bu bölümde TPA3118 PBTL Mono Dijital Amfi Modülünün detaylı teknik özellikleri listelenmektedir.

• Amfi Entegresi: Texas Instruments TPA3118D2
• Çalışma Modu: PBTL (Parallel Bridge-Tied Load) - Mono Kanal
• Maksimum Çıkış Gücü: 60W (24V besleme, 4Ω hoparlör ile)
• Çalışma Voltajı: 12V-24V DC
• Optimum Besleme Gerilimi: 24V DC
• Hoparlör Empedansı: 4Ω-8Ω (4Ω önerilen)
• Verimlilik: >%90 (D sınıfı amplifikatör)
• Sinyal/Gürültü Oranı (SNR): >105dB
• Toplam Harmonik Bozulma (THD): <0.1% (10W çıkışta)
• Frekans Yanıtı: 20Hz - 20kHz
• Modül Boyutları: Yaklaşık 45mm x 32mm x 15mm
• PCB Kalınlığı: 1.6mm
• Giriş Empedansı: 50kΩ
• Amplifikasyon Faktörü: 20X (26dB)
• Koruma Özellikleri: Termal koruma, kısa devre koruması, aşırı voltaj koruması
• Otomatik Yeniden Başlatma: Hata durumunda otomatik kurtarma
• Sessiz Mod (Mute) Özelliği: Var (jumper ile kontrol)
• Giriş Sinyal Seviyesi: Line level (1V p-p tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Soğutma İhtiyacı: 24V'da 30W üzerinde pasif soğutucu önerilir
• Montaj Delikleri: 4 adet, 3mm çapında
• PCB Rengi: Siyah (maskeleme ve komponent baskısı ile)
• Tolerans Fonksiyonu: Regülatör koruması, ani voltaj düşüşlerine karşı stabilite

---

Kullanım Avantajları

TPA3118 PBTL Mono Dijital Amfi Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Verimlilik: %90+ verimlilikle düşük ısı üretimi ve uzun batarya ömrü.
• Kompakt Boyut: 45mm x 32mm boyutlarında küçük PCB ile dar alanlara montaj imkanı.
• Güçlü Ses Çıkışı: 60W'a kadar mono çıkış gücü ile etkileyici ses seviyesi.
• Düşük Distorsiyon: Temiz ve net ses kalitesi için %0.1'den düşük THD değeri.
• Esnek Besleme Voltajı: 12V-24V arası besleme seçeneği ile geniş uygulama alanı.
• Entegre Korumalar: Kısa devre, aşırı ısı ve aşırı voltaj korumaları ile güvenli çalışma.
• Kolay Entegrasyon: Minimum harici bileşen gereksinimi ile hızlı kurulum.
• Düşük Standby Akımı: Bekleme modunda minimum güç tüketimi.
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arasında güvenilir performans.
• Sessiz Mod Özelliği: Gerektiğinde sessize alma imkanı (mute fonksiyonu).

---

İdeal Kullanım Alanları

Bu TPA3118 PBTL Mono Dijital Amfi Modülünün tipik kullanım alanları aşağıda listelenmiştir.

• DIY Hoparlör Sistemleri: Kendi tasarladığınız hoparlör projelerinde güçlendirici olarak
• Subwoofer Amplifikatörü: Alçak frekans sesleri güçlendirmek için subwoofer sürücüsü olarak
• Arduino Ses Projeleri: Mikroişlemci tabanlı akıllı ses sistemlerinde
• Tek Kanallı Ses Uygulamaları: Mono ses çıkışı gerektiren projelerde
• Küçük PA Sistemleri: Küçük toplantı salonları veya sınıflar için portatif ses sistemi
• Araba Ses Sistemleri: 12V DC besleme ile araç içi ses sistemi güçlendirmesi
• Ev Sinema Güçlendirmesi: Mevcut sistemlere ek ses gücü sağlama
• Müzik Enstrümanı Amplifikatörleri: Gitar, bas veya klavye için kompakt güçlendirici
• Taşınabilir Hoparlör Sistemleri: Batarya ile çalışan portatif ses sistemleri
• Eğitim Amaçlı Ses Projeleri: Elektronik ve ses mühendisliği eğitiminde

---

Bağlantı ve Kurulum Rehberi

TPA3118 PBTL Mono Dijital Amfi Modülünün bağlantısı ve kullanıma hazırlanması.

---

D Sınıfı Amplifikatör Teknolojisi

TPA3118 modülünde kullanılan D sınıfı amplifikatör teknolojisi, çalışma prensibi ve avantajları.

TPA3118 entegresi, modern D sınıfı amplifikatör teknolojisinin tüm avantajlarını barındıran üstün performanslı bir ses yükseltme çözümüdür.

D Sınıfı Amplifikatör Çalışma Prensibi:

D sınıfı amplifikatörlerin temel çalışma mantığı:

• Puls Genişlik Modülasyonu (PWM): Analog ses sinyalini yüksek frekanslı PWM sinyaline dönüştürme
• Anahtarlama Devresi: MOSFETlerin tamamen açık veya tamamen kapalı durumda çalıştırılması
• Yüksek Verimlilik: Transistörlerin lineer bölgede çalışmayıp sadece açık/kapalı durumda olması
• Filtre Devresi: PWM çıkışının alçak geçiren filtre ile orijinal sinyale dönüştürülmesi
• Ölü Zaman Kontrolü: Kısa devre akımlarını önlemek için anahtarlama zamanlamasının hassas kontrolü

Bu çalışma prensibi sayesinde geleneksel AB sınıfı amplifikatörlere göre çok daha yüksek verimlilik elde edilir.

TPA3118 Entegresinin Özellikleri:

Texas Instruments TPA3118 entegresinin teknik özellikleri:

• Gelişmiş PBTL Mimarisi: Köprü paralel bağlantı modu ile yüksek çıkış gücü
• Yüksek Örnekleme Hızı: Düşük distorsiyon için yüksek frekanslı PWM modülasyonu
• Spread Spectrum Teknolojisi: EMI (Elektromanyetik Girişim) azaltma için frekans dağılımı
• Geniş Besleme Aralığı: 4.5V - 26V çalışma voltajı esnekliği
• Entegre Koruma Sistemleri: Çoklu koruma mekanizmaları ile güvenilir çalışma

TPA3118, gelişmiş özellikleriyle hem amatör hem de profesyonel ses uygulamaları için ideal bir çözümdür.

AB Sınıfı Amplifikatörlere Göre Avantajları:

D sınıfı amplifikatör teknolojisinin geleneksel AB sınıfı amplifikatörlere kıyasla faydaları:

• Üstün Enerji Verimliliği: %90+ verimlilik ile AB sınıfının (%50-60) çok üzerinde performans
• Daha Az Isı Üretimi: Düşük ısınma ile daha küçük veya hiç soğutucu gerektirmeme
• Kompakt Boyut: Daha az soğutma ihtiyacı ve daha az bileşen sayısı ile küçük boyut
• Batarya Ömrü: Mobil uygulamalarda çok daha uzun batarya çalışma süresi
• Düşük Ağırlık: Küçük soğutucular veya soğutucu gerektirmemesi sayesinde hafif tasarım

Bu avantajlar, modern ses sistemlerinde D sınıfı amplifikatörlerin giderek daha fazla tercih edilmesini sağlamaktadır.

---

Besleme Voltajı ve Güç İlişkisi

TPA3118 modülünün besleme voltajı, çıkış gücü ve performans ilişkisi hakkında detaylı bilgi.

TPA3118 PBTL amplifikatör modülünde besleme voltajı, elde edilebilecek maksimum güç çıkışını doğrudan etkileyen kritik bir parametredir.

Besleme Voltajı ve Güç Çıkışı İlişkisi:

Farklı besleme voltajlarında elde edilebilecek tipik güç değerleri:

• 12V Besleme: Yaklaşık 25-30W çıkış gücü (4Ω hoparlör ile)
• 15V Besleme: Yaklaşık 35-40W çıkış gücü (4Ω hoparlör ile)
• 19V Besleme: Yaklaşık 45-50W çıkış gücü (4Ω hoparlör ile)
• 24V Besleme: Yaklaşık 55-60W çıkış gücü (4Ω hoparlör ile)
• Hoparlör Empedansı Etkisi: 8Ω hoparlörde çıkış gücü yaklaşık %40-50 daha düşüktür

Daha yüksek besleme voltajı, daha yüksek güç çıkışı sağlayacaktır ancak ısınma da artacaktır.

Güç Kaynağı Gereksinimleri:

Optimum performans için güç kaynağı özellikleri:

• Akım Kapasitesi: 12V'ta minimum 3A, 24V'ta minimum 2.5A sağlayabilen güç kaynağı
• Regülasyon: Yüksek kaliteli, iyi regüle edilmiş DC güç kaynağı kullanımı
• Filtreleme: Yeterli filtreleme kapasitörlerine sahip, düşük gürültülü güç kaynağı
• Dalgalanma (Ripple): 100mV'tan düşük dalgalanma seviyesi
• Koruma Devresi: Aşırı akım korumasına sahip güç adaptörü kullanımı

Kaliteli bir güç kaynağı, temiz ses çıkışı ve amplifikatörün uzun ömürlü olması için kritiktir.

Batarya ile Çalışma:

Taşınabilir ve batarya ile çalışan uygulamalar için öneriler:

• Lityum Bataryalar: 3S veya 6S lityum pil paketleri (12V veya 24V nominal)
• Kapasite Seçimi: Yüksek ses seviyesinde sürekli çalışma için minimum 3000mAh önerilir
• Batarya Koruması: BMS (Batarya Yönetim Sistemi) ile aşırı deşarj koruması
• Güç Yönetimi: Enerji tasarrufu için sessiz mod (mute) özelliğinin kullanımı
• Çalışma Süresi: 12V 4000mAh batarya ile orta ses seviyesinde yaklaşık 3-4 saat çalışma

D sınıfı amplifikatörün yüksek verimliliği, batarya ile çalışan projelerde önemli bir avantaj sağlar.

---

Termal Yönetim ve Soğutma

TPA3118 modülünün ısı yönetimi, soğutma gereksinimi ve performans optimizasyonu.

D sınıfı amplifikatörler yüksek verimlilik sunsalar da, yüksek güç çıkışlarında hala önemli miktarda ısı üretirler ve uygun soğutma gerekebilir.

Isı Üretimi ve Verimlilik:

Farklı çalışma koşullarında ısı üretim değerleri:

• Düşük Güç (5-10W): Genellikle soğutucu gerektirmez, PCB kendi kendine soğutma yapabilir
• Orta Güç (10-30W): Küçük bir soğutucu faydalı olabilir, özellikle kapalı ortamlarda
• Yüksek Güç (30-60W): Mutlaka soğutucu gerektirir, termal macun kullanılmalıdır
• Sıcak Ortamlar: 35°C üzeri ortam sıcaklıklarında daha büyük soğutucu gerekir
• Verimlilik Faktörü: %90 verimlilik, harcanan gücün %10'unun ısı olarak yayıldığı anlamına gelir

Doğru hesaplanmış ısı yönetimi, amplifikatörün güvenilir ve uzun ömürlü çalışması için şarttır.

Soğutucu Seçimi ve Montajı:

Etkili soğutma için öneriler:

• Soğutucu Boyutu: 30W ve üzeri çıkışlar için minimum 25cm² yüzey alanı önerilir
• Termal Arayüz: Isı transferi için termal macun veya termal ped kullanımı gereklidir
• Montaj Yöntemi: TPA3118 entegresinin arka tarafına düz bir soğutucu tam temas etmelidir
• Hava Akışı: Mümkünse soğutucunun etrafında hava dolaşımı sağlanmalıdır
• Fan Desteği: 50W üzeri sürekli kullanımda aktif soğutma (fan) faydalı olabilir

Doğru soğutucu seçimi ve montajı, amplifikatörün maksimum potansiyelini korumasını sağlar.

Termal Koruma Mekanizması:

TPA3118 entegresinin sahip olduğu termal koruma özellikleri:

• Otomatik Kapanma: İç sıcaklık yaklaşık 150°C'ye ulaştığında otomatik kapanma
• Kendi Kendine Kurtarma: Sıcaklık güvenli seviyeye düştüğünde otomatik yeniden başlatma
• Sıcaklık Histerezisi: Sürekli açılma-kapanma döngüsünü önlemek için sıcaklık histerezisi
• Aşamalı Koruma: Sıcaklık artışı ile kademeli olarak çıkış gücünde azaltma
• Termal Feedback: Sıcaklık sensörü ile gerçek zamanlı termal izleme

Entegre termal koruma, amplifikatörü aşırı ısınmadan kaynaklanan hasarlardan korur ancak optimal performans için yeterli soğutma sağlanmalıdır.

---

Ses Giriş Optimizasyonu ve Sinyal Ayarları

TPA3118 modülü için giriş sinyali optimizasyonu, kazanç ayarlamaları ve ses kalitesi iyileştirme teknikleri.

TPA3118 amplifikatör modülünün tam potansiyelini ortaya çıkarmak için giriş sinyalinin doğru şekilde optimizasyonu önemlidir.

Giriş Sinyali Gereksinimleri:

Optimum performans için giriş sinyali özellikleri:

• Sinyal Seviyesi: Line level, yaklaşık 1V p-p (0.7V RMS) ideal giriş seviyesi
• Maksimum Giriş: 2V p-p sinyaller güvenle kabul edilebilir, üzerinde distorsiyon başlayabilir
• Giriş Empedansı: Modülün 50kΩ giriş empedansı çoğu kaynak ile uyumludur
• Sinyal Kaynakları: Akıllı telefon, MP3 çalar, DAC çıkışları, mikser çıkışları
• Giriş Duyarlılığı: 26dB kazanç ile düşük seviyeli kaynaklara da duyarlıdır

Doğru sinyal seviyesi, hem distorsiyonu önlemek hem de tam güç çıkışı elde etmek için önemlidir.

Gürültü ve Parazit Azaltma:

Temiz ses çıkışı için gürültü azaltma teknikleri:

• Kablo Kalitesi: Giriş için kaliteli, korumalı (shielded) ses kablosu kullanımı
• Toprak Döngüsü Önleme: Toprak döngülerini önlemek için izolasyon tekniklerinin kullanımı
• Kablo Yönlendirmesi: Giriş kablolarını güç kablolarından uzak tutma
• Giriş Filtreleme: Gerekirse giriş hattına basit filtre ekleme
• Güç Kaynağı Filtreleme: Besleme hattında yeterli filtreleme kapasitörlerinin kullanımı

Gürültü önleme, özellikle yüksek kazançlı amplifikatör uygulamalarında kritik öneme sahiptir.

Kazanç ve Ton Kontrol Ayarlamaları:

Amplifikatörün farklı uygulamalara adaptasyonu için ayarlamalar:

• Ön Amplifikatör Kullanımı: Ton kontrollü ön amplifikatör ile ses karakteristiği ayarlama
• Pasif Ton Kontrol: Basit RC filtreleri ile temel ton kontrolü yapılabilir
• Sinyal Seviye Ayarı: Giriş öncesi potansiyometre ile seviye kontrolü
• Akustik Uyumlama: Hoparlör ve ortama uygun EQ ayarı
• Alçak Geçiren Filtre: Subwoofer uygulamaları için uygun frekans kesimi ayarı

Doğru sinyal koşullandırma, amplifikatörün her tür kullanım senaryosuna uyarlanmasını sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x TPA3118 PBTL Mono Dijital Amfi Modülü 60W
• 1 x Terminal Konektör Seti (Güç ve Hoparlör bağlantıları için)

---
