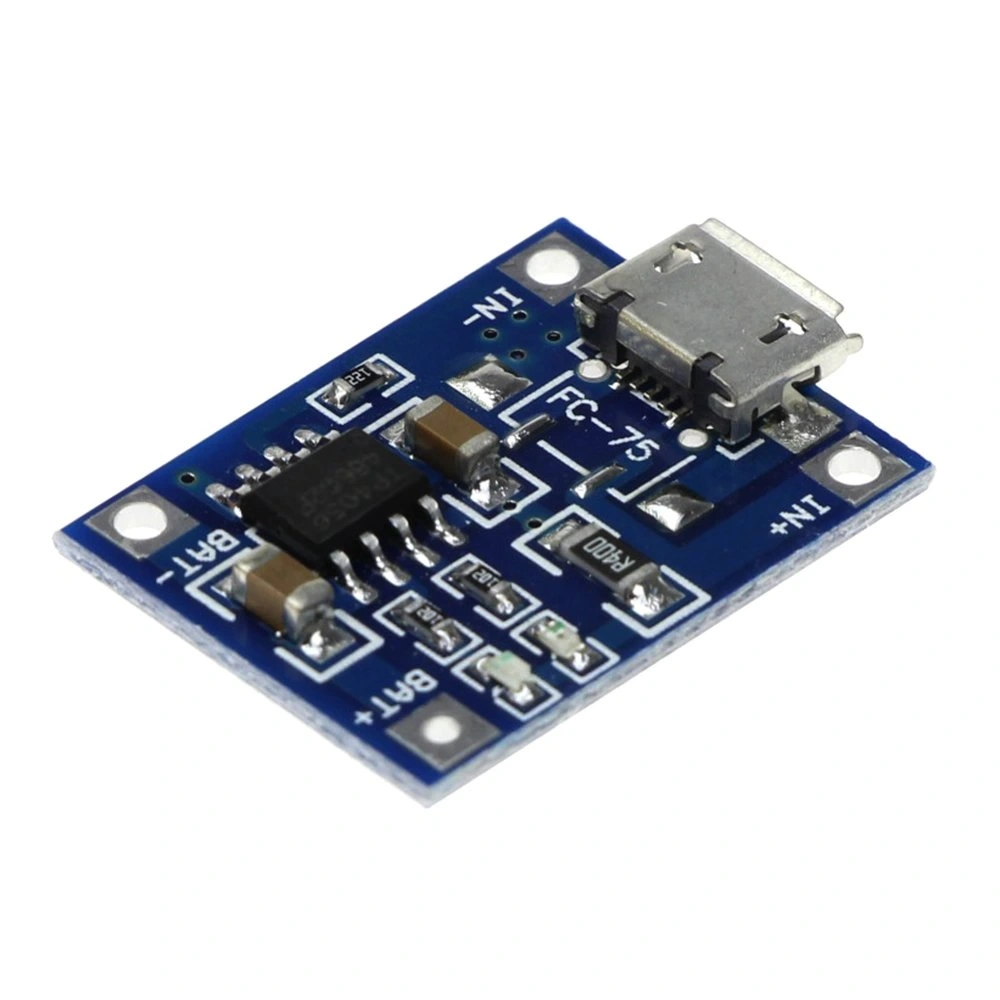

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresi

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresi

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresi, lityum iyon ve lityum polimer pilleri güvenli şekilde şarj etmek için tasarlanmış kompakt bir modüldür. Kolay kullanımı ve güvenilir tasarımıyla bataryalı projeleriniz için ideal bir seçimdir.

1A şarj akımı sağlayan bu modül, standart micro USB bağlantısı sayesinde herhangi bir 5V güç kaynağından 3.7V pilleri şarj edebilir. Üzerindeki LED göstergeler şarj durumunu anında takip etmenize olanak verir.

Arduino ve diğer mikrodenetleyici projelerinde batarya kullanımını kolaylaştıran bu modül, taşınabilir sistemler için pratik bir çözüm sunar. Üzerindeki çıkış terminalleri doğrudan projenizi beslemek için kullanılabilir.

Teknik Özellikler

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

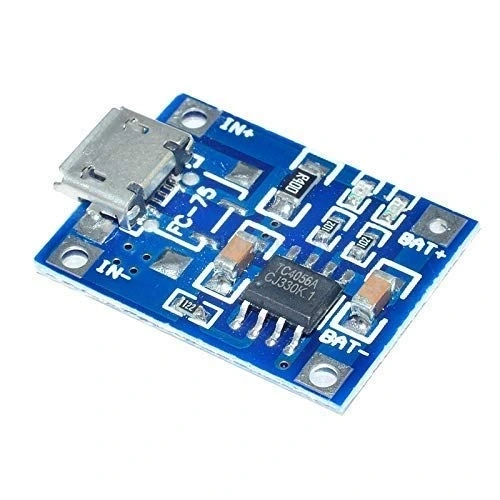

• Şarj Çipi: TP4056
• Giriş Voltajı: 4,5V - 5.5V DC (USB)
• Şarj Voltajı: 4.2V (±1%)
• Şarj Akımı: 1A (maksimum)
• Uyumlu Pil Tipleri: 3.7V Lityum İyon/Lityum Polimer (Li-ion/LiPo)
• Standart Uyumluluğu: 18650, 14500, 16340 ve diğer 3.7V tek hücreli piller
• Giriş Bağlantısı: Micro USB
• Çalışma Sıcaklığı: -10°C ~ +85°C

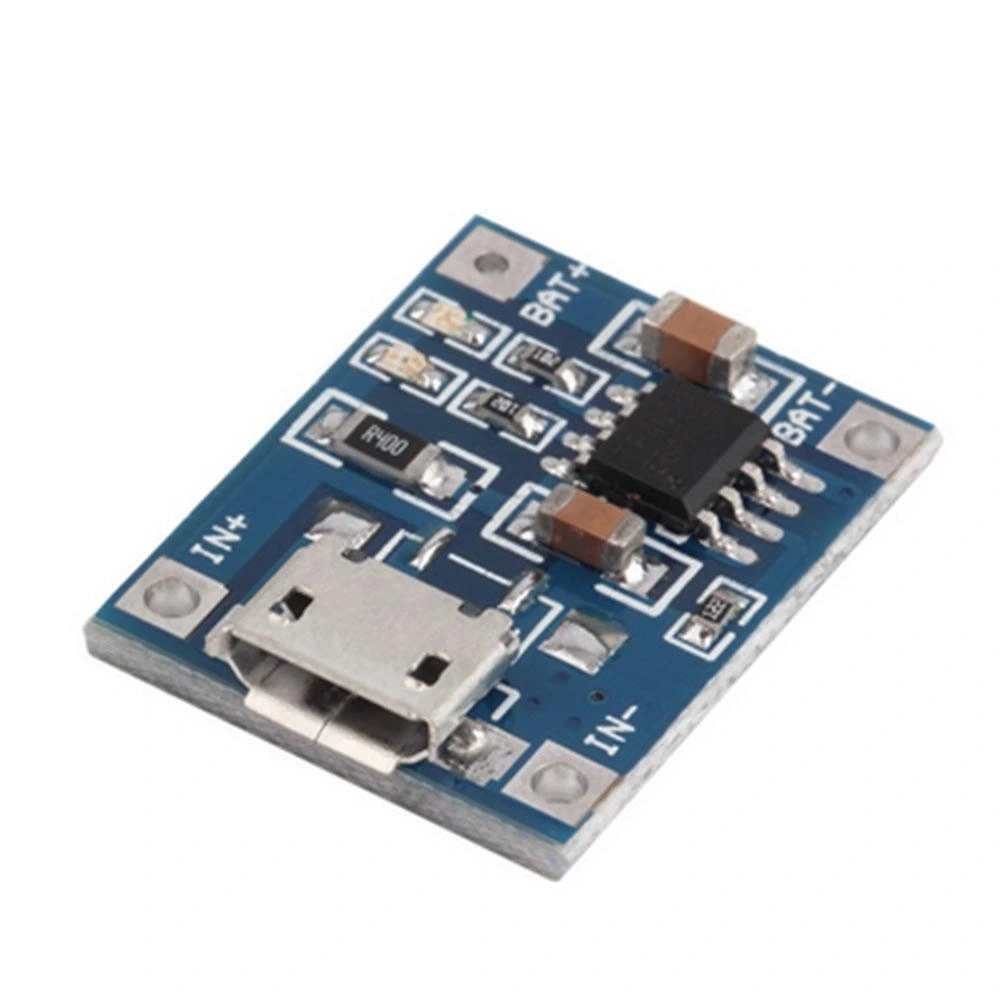

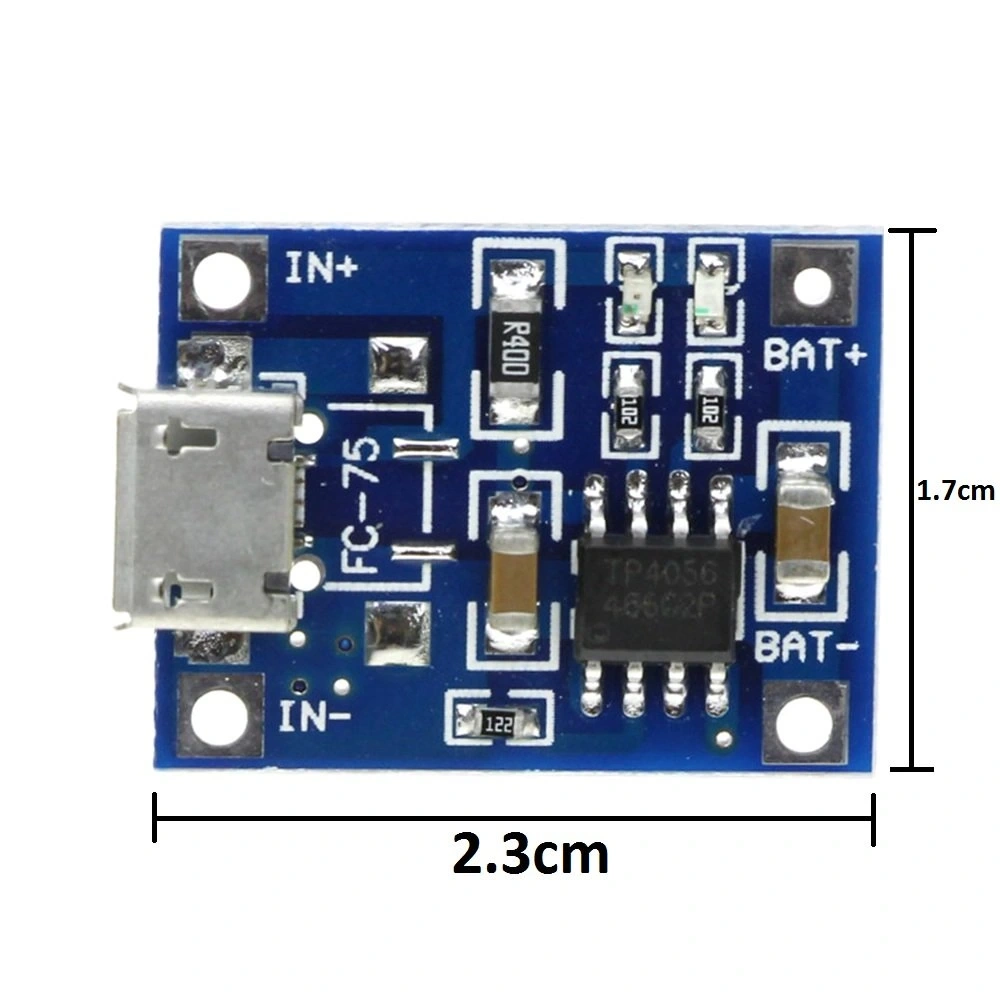

• Boyutlar: 25mm x 19mm x 3.7mm
• Montaj Delikleri: 2mm çapında, 2 adet
• Durum Göstergesi: Kırmızı LED (şarj oluyor), Mavi LED (şarj tamamlandı)
• Koruma Özellikleri: Aşırı şarj koruması (standart)
• Akım Ayarı: R3 (Rprog) direnci değiştirilerek (varsayılan 1.2kΩ ≈ 1A)
• Devre Verimi: >80%

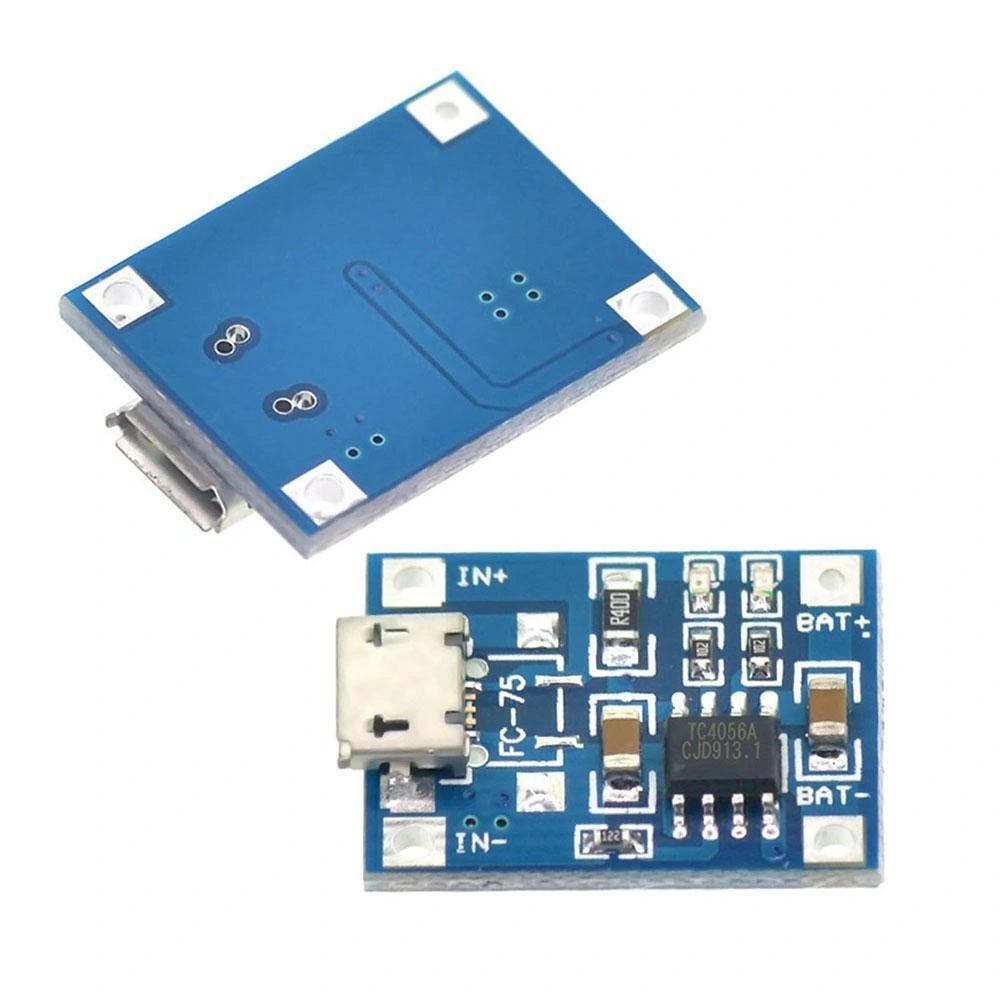

• Terminal Bağlantıları: IN+/IN- (giriş), BAT+/BAT- (pil), OUT+/OUT- (çıkış)
• Güç Göstergesi: Kırmızı LED
• PCB Kalınlığı: 1.6mm

Bağlantı ve Kullanım

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresinin bağlantı şeması ve kullanım talimatları.

TP4056 şarj modülünü kullanmak için aşağıdaki adımları izleyin:

• Giriş Bağlantısı: Micro USB kablosu ile 5V güç kaynağına bağlayın

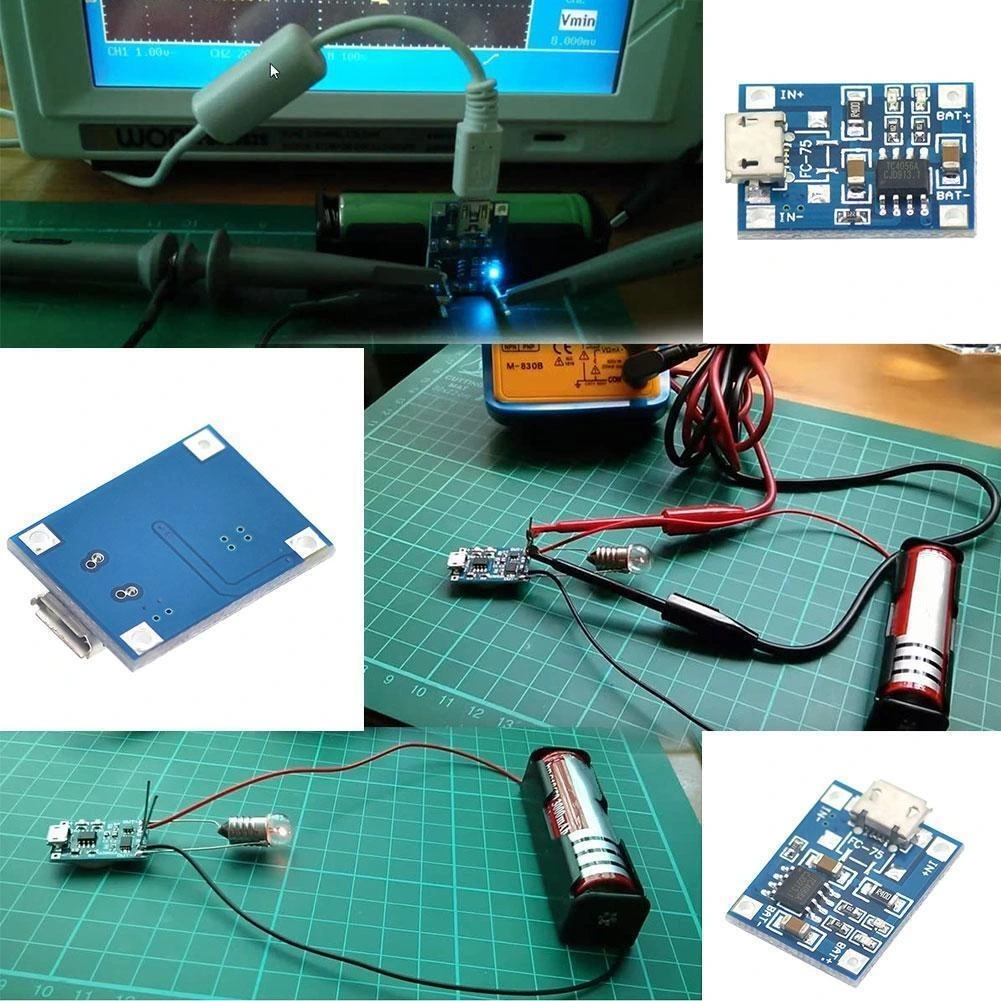

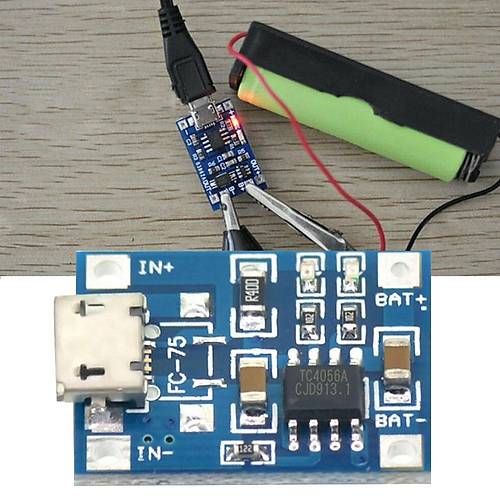

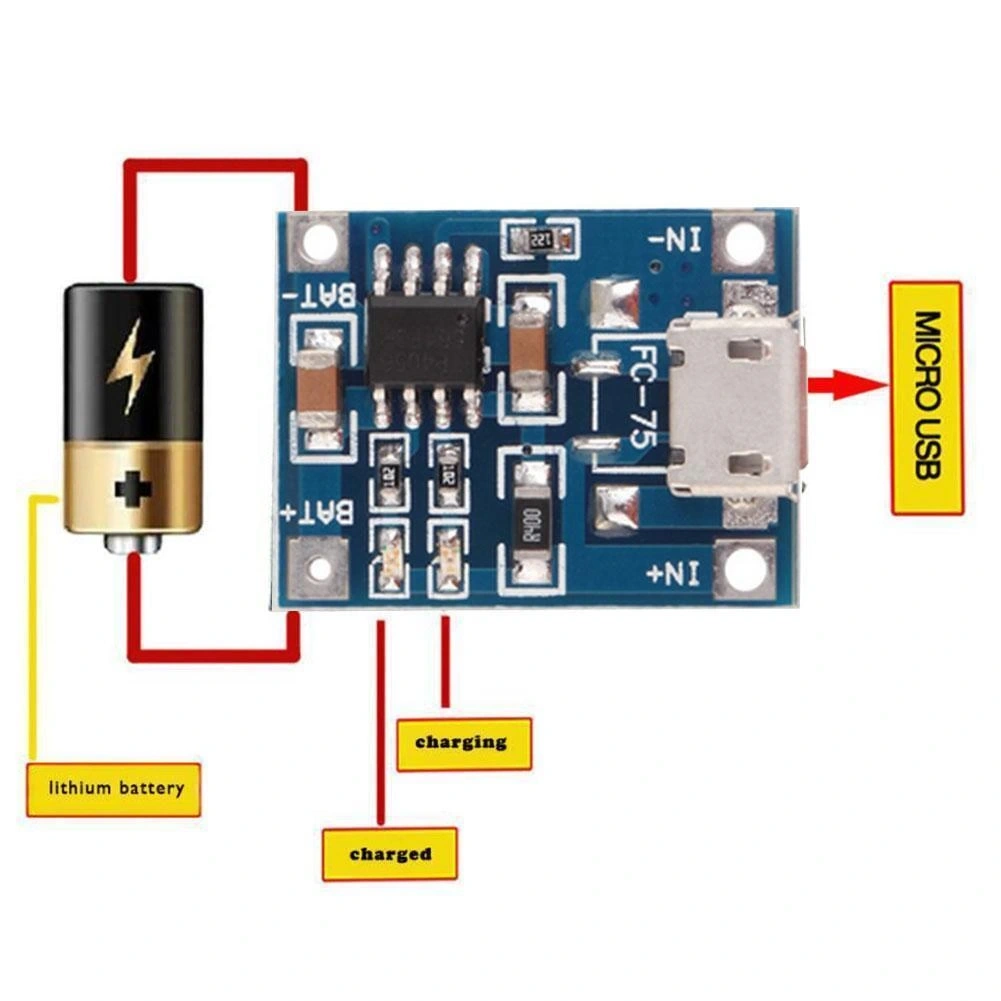

• Pil Bağlantısı:
  • BAT+ terminali: Pilin pozitif (+) kutbuna
  • BAT- terminali: Pilin negatif (-) kutbuna
• Çıkış Bağlantısı (Yük):
  • OUT+ terminali: Devrenizin pozitif girişine
  • OUT- terminali: Devrenizin negatif (GND) girişine

Modül, 5V USB kaynağından beslenirken kırmızı LED yanacaktır. Pil tamamen şarj olduğunda kırmızı LED söner ve mavi LED yanar. Bu şekilde pilin şarj durumunu kolayca takip edebilirsiniz.

TP4056 şarj modülü, modüller kategorisinde bulunan sensörler ve devre elemanlarıyla birlikte kullanılarak batarya destekli projeler geliştirilebilir. Doğrudan 3.7V ile çalışan devreler için idealdir.

Bu modül, standart model olup koruma devresi içermemektedir. Eğer batarya koruma özellikleri (aşırı deşarj, kısa devre koruması) gerekiyorsa, korumalı versiyonu tercih edilmelidir. Şarj akımını düşürmek için R3 (Rprog) direncini değiştirebilirsiniz.

Uygulama Alanları

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Mobil Projeler

• Taşınabilir Arduino projeleri
• El yapımı powerbank
• Pilli LED aydınlatma sistemleri
• Mobil sensör sistemleri

Kablosuz Uygulamalar

• Wi-Fi ve Bluetooth modülleri
• Uzaktan kumanda sistemleri
• Kablosuz sensör ağları
• IoT cihazları

Hobi ve Eğitim

• RC model araçlar
• Robot projeleri
• Pil test ve şarj sistemleri
• Elektronik eğitim kitleri

Proje Örnekleri

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Taşınabilir Hava Kalitesi Monitörü

Arduino Nano, MQ-135 hava kalitesi sensörü, OLED ekran, 18650 pil ve TP4056 kullanarak taşınabilir bir hava kalitesi ölçer yapabilirsiniz. Cihaz CO2, VOC ve diğer kirleticileri ölçer, ekranda değerleri gösterir ve eşik değerleri aşıldığında sesli uyarı verir. Sleep modu kullanılarak pil ömrü uzatılabilir.

Güneş Enerjili Wi-Fi Hava İstasyonu

ESP8266, BME280 sensörü, küçük solar panel ve TP4056 şarj modülüyle çalışan bir hava istasyonu kurabilirsiniz. Sistem sıcaklık, nem ve basınç verilerini ölçerek internete gönderir. Gündüz solar panel pili şarj eder, gece pille çalışır. Düşük güç modları kullanılarak günlerce çalışabilir.

Pilli Akıllı Gece Lambası

Arduino Pro Mini, PIR hareket sensörü, LDR ışık sensörü, WS2812B LED şeridi ve TP4056 ile akıllı bir gece lambası yapabilirsiniz. Işık seviyesi düşük olduğunda ve hareket algılandığında, LED şerit yumuşak bir şekilde yanar. Hareket bitince kademeli olarak söner. 18650 pil ile haftalarca çalışabilir.

Sorun Giderme ve İpuçları

TP4056 Micro USB Girişli Li-Po Pil Şarj Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Şarj Olmuyor: USB kablosu ve güç kaynağını kontrol edin.
• Şarj LED'i Yanıp Sönüyor: Pil bağlantısını ve polariteyi kontrol edin.
• Yetersiz Şarj Akımı: 2A kapasiteli USB adaptör kullanın.
• Pil Şişiyor: Hemen kullanımı durdurun, şarj akımı çok yüksek olabilir.
• Modül Isınıyor: Normal bir durumdur, ancak aşırı ısınma varsa akımı düşürün.

Performans İpuçları

• Küçük kapasiteli piller için şarj akımını 500mA'e düşürün (R3 direncini 2.2kΩ ile değiştirin).
• Uzun süreli projelerde LiFePO4 piller ve uygun şarj gerilimi kullanın.
• Projeniz 5V gerektiriyorsa, TP4056 çıkışına boost converter ekleyin.
• Pil sağlığı için %20-%80 şarj aralığında kullanmaya özen gösterin.
• Özellikle dış mekanlarda, aşırı sıcaklıklara karşı pil ve modülü koruyun.

Paket İçeriği

• 1 adet TP4056 Micro USB Girişli Li-Po Pil Şarj Devresi
