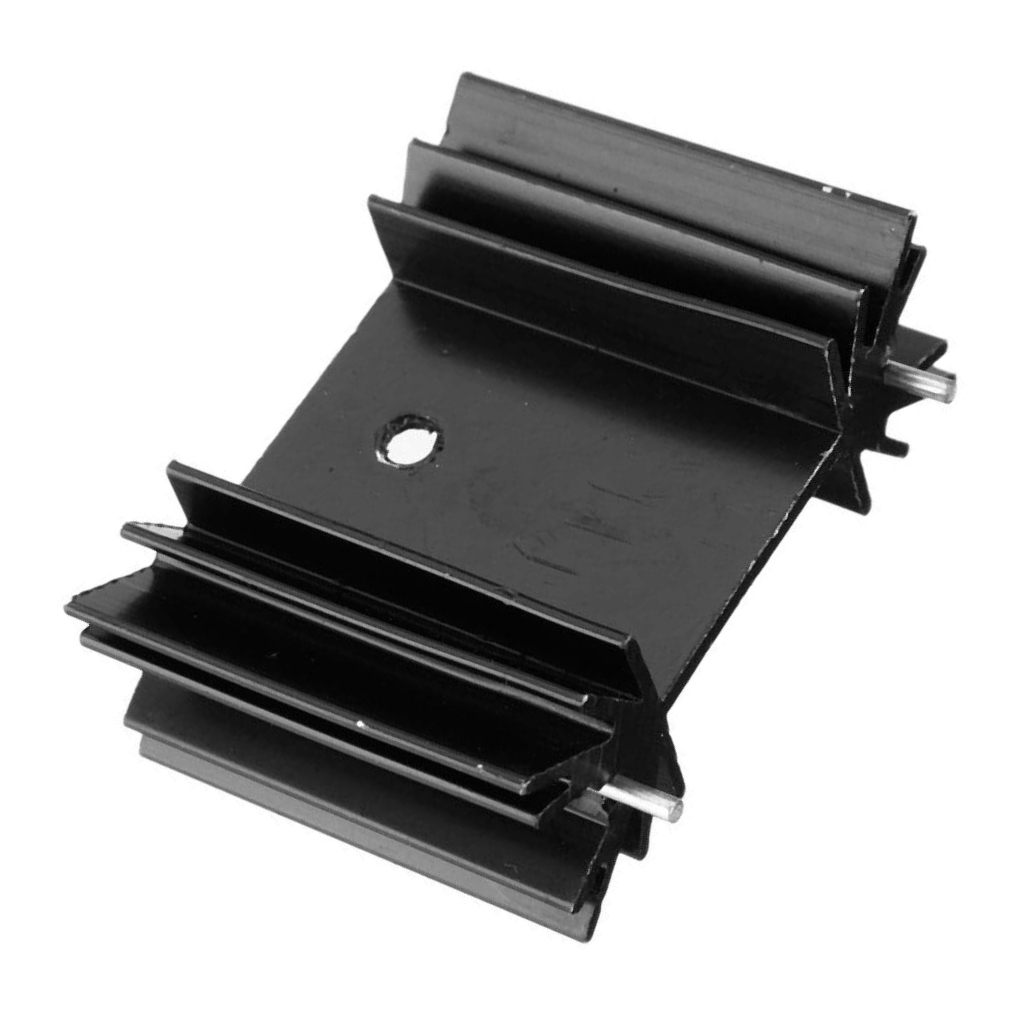

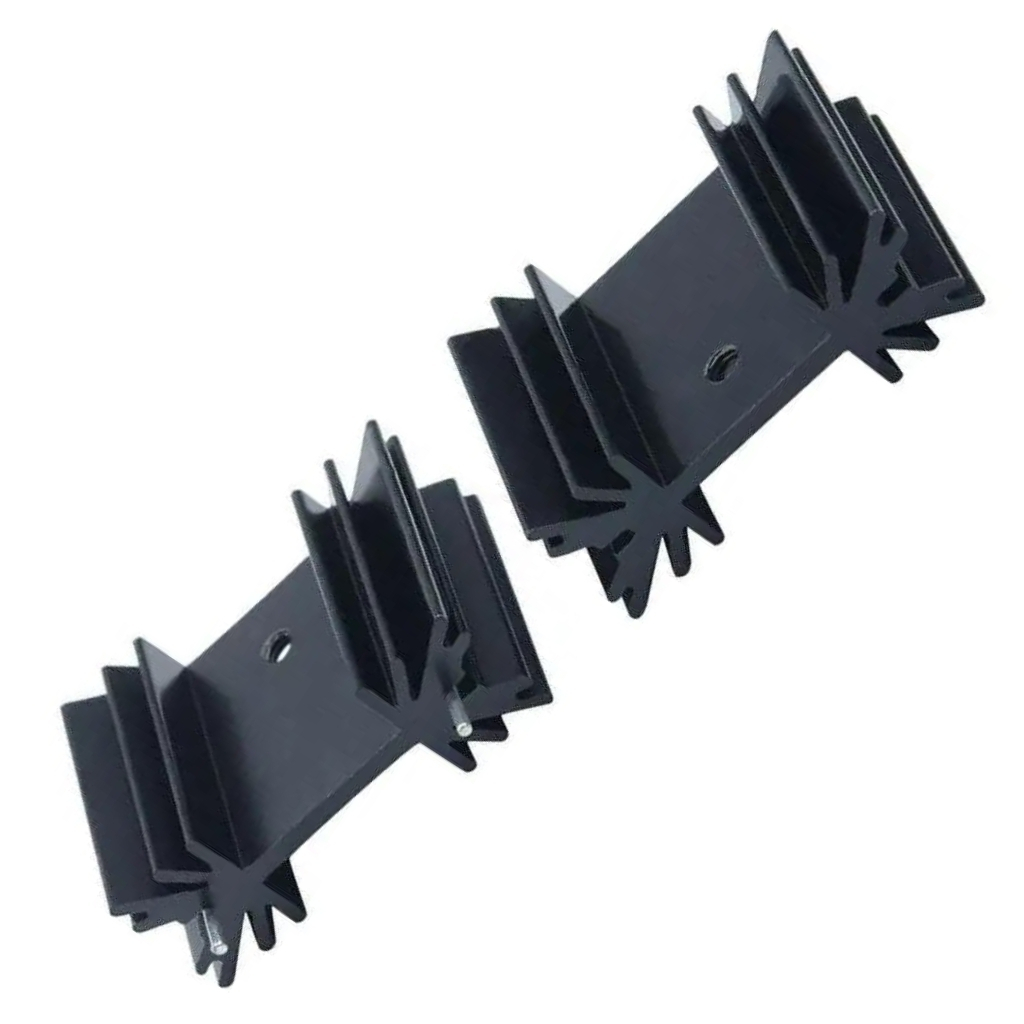

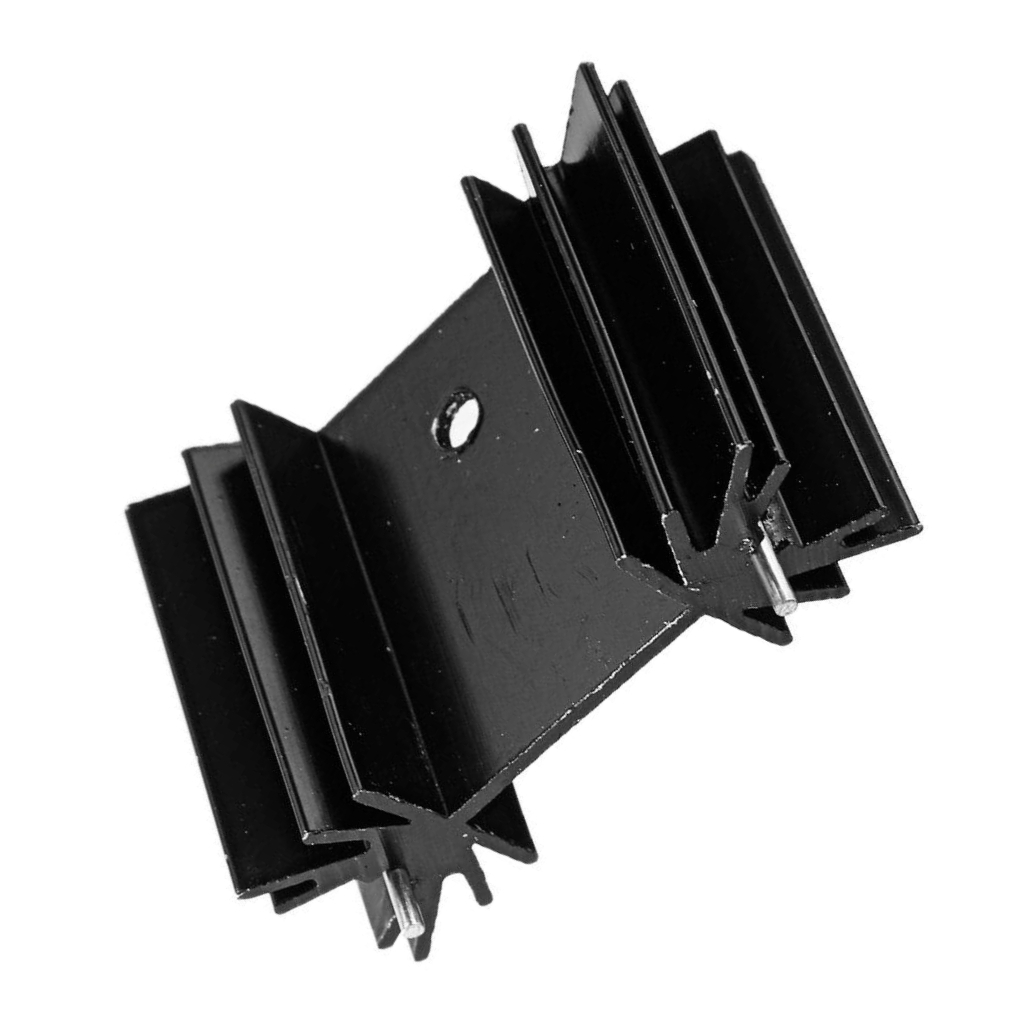

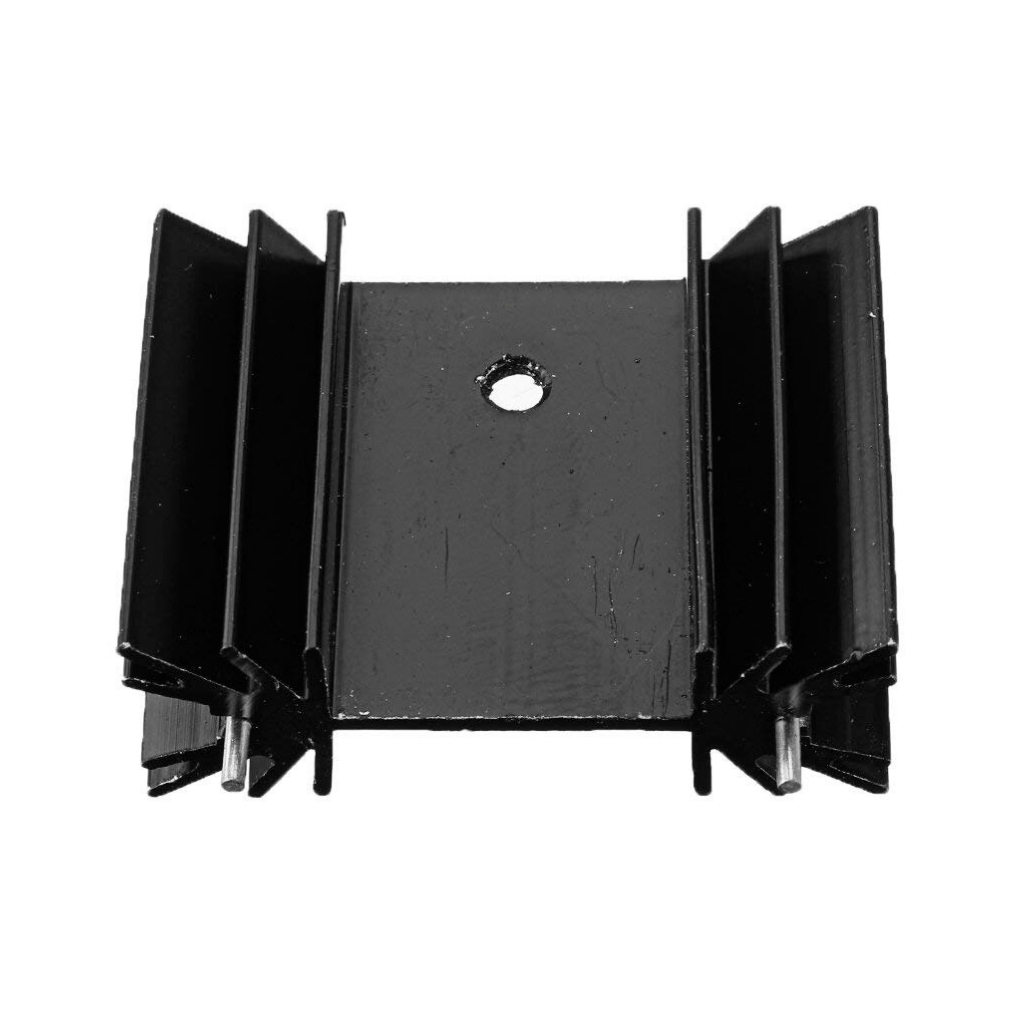

To-247 Metal Soğutucu Heatsink 25x34x12mm
To-247 Metal Soğutucu Heatsink 25x34x12mm, yüksek güç gerektiren elektronik komponentlerin termal yönetimi için tasarlanmış özel bir ısı dağıtıcıdır. TO-247 kılıflı güç transistörleri, MOSFET'ler ve IGBT'ler gibi yüksek akım ve gerilim altında çalışan bileşenler için ideal olan bu soğutucu, maksimum ısı dağıtımı sağlayan optimize edilmiş kanatçık tasarımına sahiptir.
Yüksek kaliteli alüminyum alaşımdan üretilen ve siyah anodize kaplamalı olan bu soğutucu, Arduino tabanlı yüksek güç projeleri, motor sürücü devreleri, güç amplifikatörleri ve endüstriyel kontrol sistemleri için mükemmel bir termal çözüm sunar. 25x34x12mm boyutları ile kompakt olmasına rağmen yüksek ısı dağıtım kapasitesi sağlar.
TO-247 paketli bileşenlerin vida ile montajına uygun olarak tasarlanmış olan bu heatsink, yüksek ısı iletkenliği ve dayanıklı yapısı sayesinde elektronik bileşenlerin çalışma sıcaklığını güvenli seviyelerde tutarak performansı artırır ve bileşen ömrünü uzatır. Güç elektroniği uygulamalarınızda güvenilir ve verimli soğutma çözümü arayanlar için idealdir.
Teknik Özellikler
To-247 Metal Soğutucu Heatsink 25x34x12mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: TO-247 Uyumlu Metal Soğutucu
- Malzeme: Alüminyum Alaşım (6063)
- Yüzey İşlemi: Siyah Anodize Kaplama

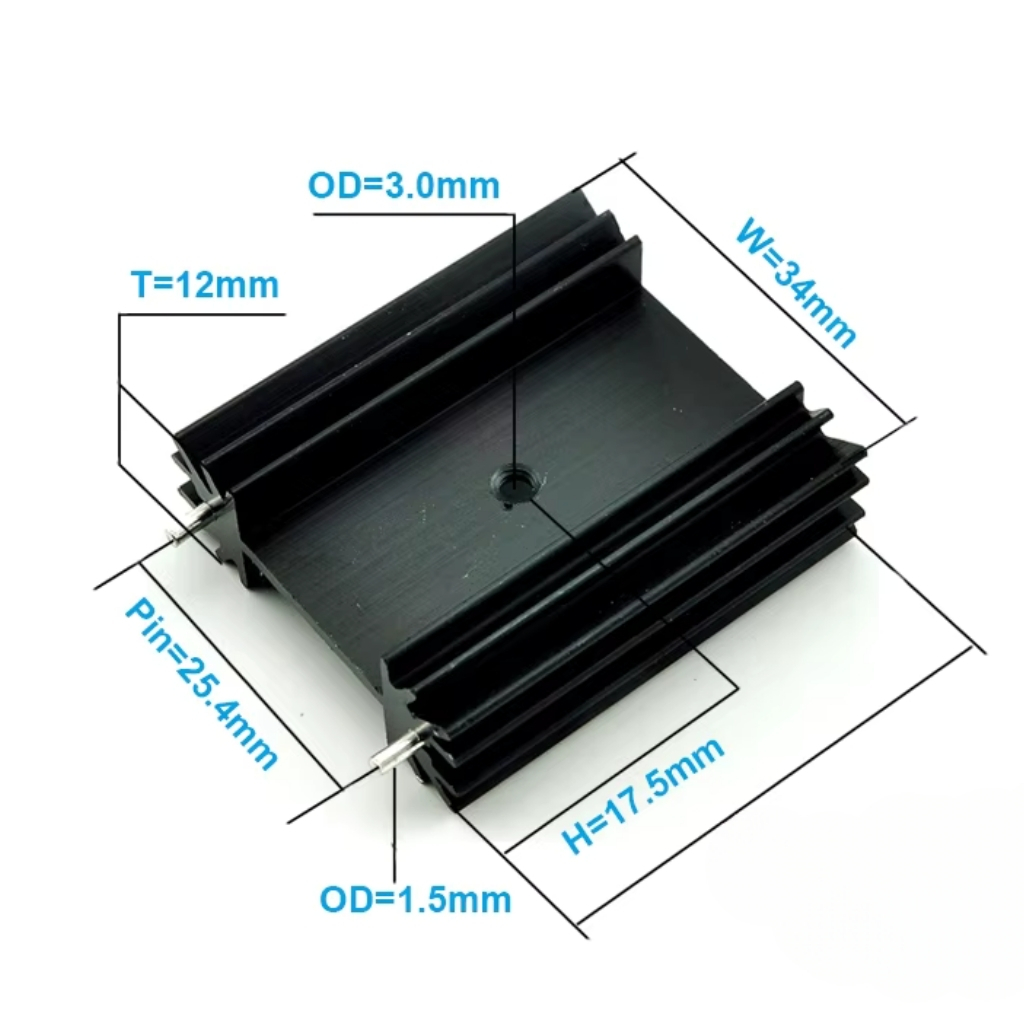

- Boyutlar (GxUxY): 25.0 x 34.0 x 12.0mm
- Kanatçık Sayısı: 10 adet
- Kanatçık Kalınlığı: 1.5mm
- Montaj Tipi: Vida Montajlı
- Vida Deliği Çapı: 3.5mm (M3 vida uyumlu)
- Vida Deliği Mesafesi: Standart TO-247 uyumlu
- Komponent Uyumluluğu: TO-247 kılıflı tüm bileşenler
- Isı Direnci: Yaklaşık 8°C/W
- Maksimum Çalışma Sıcaklığı: 175°C
- Yüzey Alanı: Yaklaşık 3500mm²
- Ağırlık: Yaklaşık 18g
- Renk: Siyah
- Montaj Aksesuarları: Dahil değil (M3 vida, pul ve somun ayrıca temin edilmelidir)
- Tavsiye Edilen Termal Arayüz: Termal macun veya termal ped
- Elektriksel İzolasyon: Gerekli (TO-247 komponentinin metal yüzeyi elektriksel olarak aktiftir)
- Maksimum Güç Dağıtımı: 10-15W (doğal konveksiyon ile)
- Termal İletkenlik: 209 W/m·K
Kullanım Alanları
To-247 Metal Soğutucu Heatsink 25x34x12mm'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Güç Elektroniği
- Yüksek güç MOSFET'leri
- IGBT modülleri
- Güç transistörleri
- Diyak ve triyaklar
- Köprü diyotlar
Ses ve Amplifikatör Devreleri
- Yüksek güç amplifikatörleri
- Sınıf AB ve Sınıf D amplifikatörler
- Hoparlör sürücü devreleri
- Crossover güç katları
- Hi-Fi ses sistemleri
Endüstriyel Uygulamalar
- Motor sürücü devreleri
- İnvertör sistemleri
- Kesintisiz güç kaynakları (UPS)
- Anahtarlamalı güç kaynakları
- Endüksiyon ısıtma devreleri
Avantajlar ve Özellikler
To-247 Metal Soğutucu Heatsink 25x34x12mm'nin sağladığı avantajlar ve çözümler.
- Yüksek Isı Dağıtımı: Optimize edilmiş kanatçık tasarımı ile etkili soğutma
- Sağlam Yapı: Dayanıklı alüminyum alaşım ile uzun ömürlü kullanım
- Anodize Kaplama: Korozyon direnci ve gelişmiş ısı yayılımı
- Kompakt Boyut: 25x34x12mm ölçüleriyle verimli alan kullanımı
- Düşük Termal Direnç: Yaklaşık 8°C/W ile yüksek ısı transfer kapasitesi
- TO-247 Uyumluluğu: Standart TO-247 paketli tüm bileşenlerle kullanılabilme
- Kolay Montaj: Standart M3 vida ile güvenli sabitleme
- Yüksek Sıcaklık Dayanımı: 175°C'ye kadar güvenli çalışma
- Komponent Ömrünü Uzatma: Etkili ısı yönetimi ile sistem güvenilirliğini artırma
- Esnek Kullanım: Çeşitli güç elektroniği uygulamalarına uygunluk
Montaj ve Uygulama
To-247 Metal Soğutucu Heatsink 25x34x12mm'nin montaj ve uygulaması hakkında bilgiler.
İpucu: Silikon termal ped kullanarak montaj kolaylığı sağlayabilir, elektrik izolasyonunu güvenle oluşturabilirsiniz.
Montaj Adımları:
- Hazırlık:
- TO-247 komponenti ve soğutucuyu temizleyin
- M3 vida, somun, izolasyon rondelası ve termal yalıtkan hazırlayın
- Termal macun veya termal ped hazırlayın
- Elektronik komponentlerin gücünü kesin, deşarj olduğundan emin olun
- Montaj İşlemi:
- Termal yalıtkanı TO-247 komponentin metal yüzeyine yerleştirin
- Termal macun kullanıyorsanız, ince bir tabaka uygulayın
- Komponentin montaj deliğini soğutucu deliğiyle hizalayın
- M3 vidayı plastik izolasyon rondelası ile birlikte takın
- Soğutucunun altından somunu yerleştirin ve hafifçe sıkın
- Hizalamayı kontrol edin ve vidayı uygun torkla sabitleyin
Optimal Soğutma İçin Tavsiyeler:
- Soğutucuyu bileşenin ürettiği ısıya göre doğru boyutta seçin
- Kanatçıkları dikey konumlandırarak doğal hava akışını maksimize edin
- Yüksek güç uygulamalarında küçük bir fan ekleyerek zorlamalı soğutma sağlayın
- Birden fazla komponent monte ederken aralarında yeterli mesafe bırakın
- Elektriksel izolasyon için silikon yalıtkan pedler veya mika kullanın
- İzolasyon sonrası multimetre ile komponent ve soğutucu arasındaki yalıtımı kontrol edin
Sorun Giderme ve İpuçları
To-247 Metal Soğutucu Heatsink 25x34x12mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın veya aktif soğutma (fan) ekleyin
- Elektriksel Kısa Devre: Yalıtkan kalitesini kontrol edin, hasarlıysa değiştirin
- Yetersiz Termal Temas: Termal ara yüzey malzemesini kontrol edin, baskı kuvvetini artırın
- Soğutucu Yerinden Oynama: Vidayı doğru torkla sıkın, titreşim önleyici rondela kullanın
- Komponent Hasarı: Vidayı aşırı sıkmayın, düzgün hizalama yapın
Profesyonel İpuçları
- Yüksek termal iletkenliğe sahip grafit veya seramik yalıtkanlar kullanarak soğutma performansını artırın
- Montaj vidalarına termal iletken gres uygulayarak ısı dağılımını iyileştirin
- Çift taraflı termal bantlar kullanarak montaj işlemini basitleştirin
- PCB tasarımında soğutucu için büyük bakır alanlar oluşturarak ek soğutma sağlayın
- Termal performansı izlemek için sıcaklık sensörü veya termal kamera kullanın
- Soğutucunun temiz kalmasını sağlayın, toz birikimi ısı dağılımını azaltır
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve aksesuarlar konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
TO-247 ve TO-220 soğutucular arasındaki fark nedir?
TO-247 soğutucular daha büyüktür ve yüksek güç uygulamaları için tasarlanmıştır. Daha düşük termal dirence sahiptir ve TO-247 kılıflı daha büyük komponentlere uyumludur.
Bu soğutucu kaç watt gücü dağıtabilir?
Doğal konveksiyon ile yaklaşık 10-15W güç dağıtabilir. Fan eklenirse bu değer 30-40W'a kadar çıkabilir. Ortam sıcaklığı ve hava akışı bu değerleri etkiler.
Hangi tip TO-247 komponentleri için uygundur?
IRFP serisi MOSFET'ler, TIP3055/2955 güç transistörleri, IGBT modülleri, güç diyotları ve TO-247 kılıfındaki diğer tüm yüksek güç bileşenleri için uygundur.
Elektriksel izolasyon için ne önerirsiniz?
Silikon veya mika termal yalıtkan ped, izolasyon rondelası ve termal macun kombinasyonu. Seramik yalıtkanlar daha iyi ısı iletimi sağlar ancak daha pahalıdır.
8°C/W termal direnç ne anlama gelir?
Her 1 watt güç dağıtımı için soğutucu sıcaklığının ortam sıcaklığından 8°C daha yüksek olacağını gösterir. Düşük değer daha iyi soğutma kapasitesi demektir.
Soğutucuyu monte ederken vida ne kadar sıkılmalıdır?
0.8-1.0 Nm tork ile sıkılmalıdır. Aşırı sıkma yalıtkanı zedeleyebilir veya komponenti hasara uğratabilir. Yetersiz sıkma ise termal teması azaltır.
Bu soğutucuyu birden fazla komponentle kullanabilir miyim?
Evet, boyutu uygunsa birden fazla TO-247 komponenti monte edilebilir. Ancak komponentler arasında elektriksel izolasyon ve yeterli termal temas sağlanmalıdır.
Soğutma performansını artırmak için ne yapabilirim?
Küçük bir fan ekleyebilir, yüksek kaliteli termal macun kullanabilir, kanatçıkları dikey konumlandırabilir ve soğutucuyu temiz tutarak toz birikimini önleyebilirsiniz.
