To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm
To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm, elektronik devrelerde sıkça kullanılan TO-220 kılıflı komponentlerin çalışma sıcaklığını düşürmek için tasarlanmış kompakt ve verimli bir ısı dağıtıcıdır. Yüksek kaliteli alüminyum alaşımdan üretilen bu soğutucu, anodize yüzey kaplaması sayesinde ısı yayılımını maksimize ederken uzun ömürlü kullanım sağlar.
Vida montaj deliği sayesinde TO-220 paketli regülatör, transistör ve güç komponentlerinin güvenli ve sağlam bir şekilde sabitlenmesine olanak tanıyan bu soğutucu, Arduino projeleri, güç kaynakları, amplifikatörler ve motor sürücü uygulamaları için ideal bir termal yönetim çözümüdür. Kanatçıklı yapısı, geniş ısı yayılım yüzeyi sağlayarak etkin soğutma performansı sunar.
19x15x10mm boyutlarıyla kompakt bir tasarıma sahip olan bu heatsink, PCB üzerinde minimum alan kaplarken maksimum soğutma verimliliği sağlar. Hafif yapısı ve vida montaj özelliği, elektronik bileşenlerin güvenli bir şekilde soğutulmasını sağlayarak sistem performansını artırır ve bileşen ömrünü uzatır.
Teknik Özellikler
To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: TO-220 Uyumlu Metal Soğutucu
- Malzeme: Alüminyum Alaşım
- Yüzey İşlemi: Siyah Anodize Kaplama

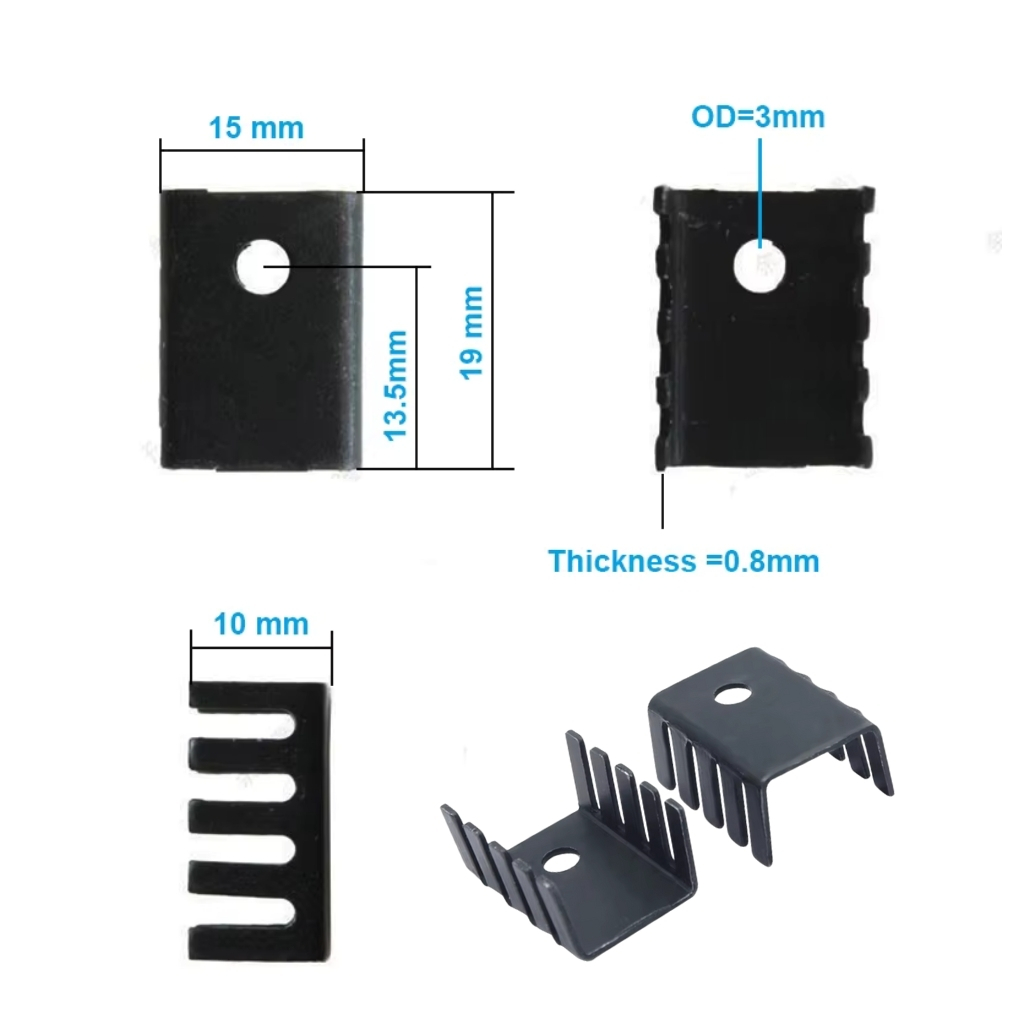

- Boyutlar (GxExY): 19.0 x 15.0 x 10.0mm
- Kanatçık Sayısı: 6 adet
- Montaj Tipi: Vida Montajlı
- Vida Deliği Çapı: 3.2mm (M3 vida uyumlu)
- Komponent Uyumluluğu: TO-220 kılıflı tüm bileşenler
- Isı Direnci: Yaklaşık 18°C/W
- Maksimum Çalışma Sıcaklığı: 150°C
- Yüzey Alanı: Yaklaşık 1200mm²
- Ağırlık: Yaklaşık 4g
- Renk: Siyah
- Montaj Aksesuarları: Dahil değil (M3 vida, pul ve somun ayrıca temin edilmelidir)
- Tavsiye Edilen Termal Arayüz: Termal macun veya termal ped
- Elektriksel İzolasyon: Gerekli (TO-220 komponentinin metal yüzeyi genellikle elektriksel olarak aktiftir)
Kullanım Alanları
To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Güç Elektroniği
- Voltaj regülatörleri (78xx, 79xx serisi)
- Güç MOSFET'leri
- Darlington transistörler
- Güç kaynağı devreleri
- DC-DC dönüştürücüler
Ses ve Amplifikatör Devreleri
- Ses amplifikatör IC'leri
- Güç amplifikatör transistörleri
- Sürücü devreleri
- Aktif filtre devreleri
- Ses ekipmanları
Kontrol ve Otomasyon
- Motor sürücü devreleri
- Arduino shield bileşenleri
- Endüstriyel kontrol devreleri
- LED sürücüler
- Robotik projeler
Avantajlar ve Özellikler
To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm'in sağladığı avantajlar ve çözümler.
- Güvenli Montaj: Vida bağlantısı ile sağlam sabitleme
- Kompakt Boyut: Dar alanlarda bile etkili soğutma
- Optimize Kanatçık Tasarımı: Maksimum ısı dağıtımı
- Anodize Kaplama: Korozyon direnci ve gelişmiş ısı yayılımı
- Geniş Uyumluluk: Tüm TO-220 kılıflı bileşenlerle kullanılabilme
- Hafif Yapı: PCB üzerine minimum yük
- Dayanıklı Malzeme: Uzun ömürlü ve tekrar kullanılabilir
- Komponent Ömrünü Uzatma: Etkili ısı yönetimi ile güvenilirlik artışı
- Kolay Uygulama: Standart M3 vida ile basit montaj
- Ekonomik Çözüm: Uygun fiyatla etkili termal yönetim
Montaj ve Uygulama
To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm'in montaj ve uygulaması hakkında bilgiler.
İpucu: Mika yalıtkan ve izolasyon rondelası kullanarak elektriksel izolasyon sağlayın.
Montaj Adımları:
- Hazırlık:
- TO-220 komponenti ve soğutucuyu temizleyin
- M3 vida, somun, izolasyon rondelası ve mika yalıtkanı hazırlayın
- Termal macun veya termal pedi hazırlayın
- Komponentlerin güç bağlantısını kesin, deşarj olduğundan emin olun
- Montaj İşlemi:
- Mika yalıtkanı TO-220 komponentin metal yüzeyine yerleştirin
- İnce bir tabaka termal macun uygulayın veya termal ped kullanın
- Komponentin montaj deliğini soğutucu deliğiyle hizalayın
- M3 vidayı izolasyon rondelasıyla birlikte yerleştirin
- Soğutucunun altından somunu takın ve hafifçe sıkın
- Hizalamayı kontrol edin ve vidayı aşırı sıkmadan sabitleyin
Termal Performans İyileştirme:
- Yüksek kaliteli termal macun kullanın (silikon veya gümüş bazlı)
- Soğutucunun kanatçıklarını dikey konumlandırın (doğal konveksiyon için)
- Soğutucunun etrafında yeterli hava akışı sağlayın
- Mika yalıtkan olabildiğince ince olmalıdır (ancak yeterli izolasyon sağlamalı)
- Yüksek güç uygulamaları için aktif soğutma (mini fan) eklemeyi düşünün
Sorun Giderme ve İpuçları
To-220 Metal Soğutucu Heatsink Vida Montajlı 19x15x10mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Soğutma: Daha büyük soğutucu kullanın veya aktif soğutma ekleyin
- Elektriksel Kısa Devre: Mika yalıtkan ve izolasyon rondelasını kontrol edin
- Gevşek Montaj: Uygun torklama ile vidayı sabitleyin (aşırı sıkmadan)
- Soğutucunun Isınmaması: Termal ara yüzey malzemesini ve temas yüzeyini kontrol edin
- PCB Çatlakları: Montaj sırasında PCB'ye mekanik stres uygulamaktan kaçının
Profesyonel İpuçları
- İzolasyon için mika yerine seramik yalıtkan kullanarak termal direnci düşürebilirsiniz
- Vidalı montajda silikon contalar kullanarak titreşimi azaltabilirsiniz
- PCB üzerinde soğutucu için bakır dolgu alanı oluşturarak ek soğutma sağlayabilirsiniz
- İzolasyon sonrası multimetre ile komponent ve soğutucu arasındaki elektriksel izolasyonu kontrol edin
- Termal performansı test etmek için termal kamera veya temassız termometre kullanın
- Daha ağır soğutucular için PCB üzerinde destek bağlantıları ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve aksesuarlar konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Vida montajlı soğutucunun klipsli modele göre avantajı nedir?
Daha sağlam sabitleme sağlar, titreşimli ortamlarda güvenilirdir, ısı transferi için daha iyi temas basıncı oluşturur ve yüksek güç uygulamalarında tercih edilir.
Bu soğutucu hangi tip TO-220 komponentleri için uygundur?
7805, 7812, LM317 gibi regülatörler, TIP serisi transistörler, IRF serisi MOSFET'ler, L298, LM386 gibi amplifikatörler dahil tüm standart TO-220 paketli bileşenler için uygundur.
Mika yalıtkan nedir ve neden gereklidir?
İnce, ısıyı ileten ama elektriği iletmeyen bir malzemedir. TO-220 komponentinin metal kısmı genellikle elektriksel olarak aktif olduğundan, soğutucu ile kısa devre oluşumunu engeller.
Bu soğutucu kaç watt güç dağıtabilir?
Ortam sıcaklığı ve hava akışına bağlı olarak yaklaşık 2-4W güç dağıtabilir. Daha yüksek güçler için daha büyük soğutucu veya aktif soğutma önerilir.
Montaj için hangi aksesuarlar gereklidir?
M3 vida (6-8mm uzunluğunda), M3 somun, mika yalıtkan veya termal ped, izolasyon rondelası (plastik pul) ve termal macun gereklidir.
Termal macun ne kadar uygulanmalıdır?
Çok ince bir tabaka yeterlidir, genellikle pirinç tanesi büyüklüğünde. Fazla macun ısı transferini engelleyebilir. Uygulama sonrası ince, eşit bir film oluşmalıdır.
Bu soğutucuyu Arduino'da nasıl kullanabilirim?
Arduino motor sürücü shield'lerindeki L298N, güç regülatörleri veya harici güç transistörleri gibi ısı üreten TO-220 paketli komponentlere monte edebilirsiniz.
Soğutucu vidası ne kadar sıkılmalıdır?
Aşırı sıkmadan, elinizle sıkıca sabitlenecek kadar sıkın. Yaklaşık 0.5-0.6 Nm tork önerilir. Aşırı sıkma mika yalıtkanı zedeleyebilir veya komponente zarar verebilir.
